底片制作与输出

PhotoShop中印刷输出的技巧与注意事项在设计领域中，印刷品的输出是非常重要的一环。

无论是海报、名片还是画册，只有通过合适的印刷输出，才能确保设计作品真正展现出来。

本文将介绍一些在PhotoShop软件中进行印刷输出的技巧与注意事项，帮助读者在设计过程中取得更好的效果。

首先，确保图像的分辨率。

对于印刷品而言，分辨率是非常重要的。

常见的印刷分辨率为300像素/英寸，这样可以保证印刷品在放大或缩小过程中不会失真。

在PhotoShop中可以通过调整图像的分辨率来达到印刷要求。

打开图像后，点击菜单栏的“图像”，选择“图像大小”，在弹出的对话框中设置分辨率为300像素/英寸，并勾选“重新采样图像”选项，点击确定即可。

其次，选择正确的色彩模式。

印刷品通常使用的色彩模式是CMYK 模式，而不是Web设计中常用的RGB模式。

CMYK模式可以更准确地还原出印刷品的颜色，并确保打印输出效果符合预期。

在PhotoShop 中，点击菜单栏的“图像”，选择“模式”，然后选择CMYK颜色模式即可。

另外，注意选择正确的颜色配置文件。

颜色配置文件是一种用来确保彩色图像在不同设备上的显示一致性的工具。

在PhotoShop中，可以通过点击菜单栏的“编辑”，选择“颜色设置”，在弹出的对话框中选择正确的颜色配置文件，如“Coated FOGRA39”或“US Sheetfed Coated v2”等。

此外，合理利用图层和通道。

在进行印刷输出时，图层和通道可以帮助我们做一些必要的调整和修饰。

比如，可以使用多个图层进行分离处理，调整每个图层的透明度和混合模式，以实现更好的效果。

另外，利用通道可以完成一些特殊的处理，比如渐变效果、色彩平衡等。

还有一点需要注意的是，正确设置黑色密度。

在印刷品中，黑色占据了很大的比例，通过调整黑色的密度可以使印刷品看起来更加饱满。

在PhotoShop中，可以点击菜单栏的“图像”，选择“调整”，然后选择“曲线”，调整曲线中的黑色部分，使其变得更加浓郁。

手把手教你制作梦幻底片效果：Photoshop教程Photoshop教程：手把手教你制作梦幻底片效果梦幻底片效果是一种能够赋予照片独特的艺术感和浪漫氛围的效果。

通过使用Photoshop软件，我们可以轻松地制作出这种效果。

本教程将手把手地教你制作梦幻底片效果，让您的照片更加吸引人。

第一步：打开照片首先，打开你希望添加梦幻底片效果的照片。

单击菜单栏上的"文件"选项，然后选择"打开"，在文件浏览器中找到并选择你的照片，最后单击"打开"按钮。

第二步：调整图像色彩在导航栏中找到"图像"选项，然后点击它。

从下拉菜单中选择"调整"选项，这将弹出一个调整图像色彩的对话框。

在对话框中，你可以看到许多选项，例如"亮度、对比度、曲线、色调/饱和度"等。

你可以根据自己的喜好来调整这些选项，使照片看起来更加梦幻。

首先，调整亮度和对比度。

通过增加亮度和提高对比度，你可以让图像看起来更加明亮和清晰。

你还可以使用曲线工具，来自定义对比度和亮度曲线，以达到你想要的效果。

接下来，调整色调和饱和度。

通过增加色调和饱和度，你可以使颜色更加鲜艳和夺目。

第三步：添加颗粒感现在，我们将添加一些颗粒感，以增加照片的复古效果。

首先，点击菜单栏上的"图像"选项，然后选择"调整"，在下拉菜单中选择"添加噪点"。

这将打开一个对话框。

在对话框中，你可以调整噪点的大小和强度。

你可以通过调整这些选项，来达到你想要的颗粒感效果。

注意，添加过多的噪点可能会让照片看起来杂乱无章，所以请根据实际需求适当调整。

第四步：调整色彩平衡接下来，我们要调整照片的色彩平衡，以增加梦幻感。

点击菜单栏上的"图像"选项，然后选择"调整"，在下拉菜单中选择"色彩平衡"。

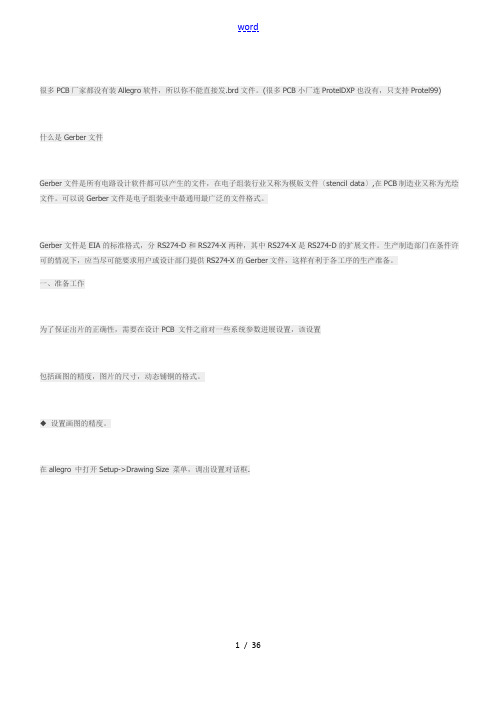

很多PCB厂家都没有装Allegro软件，所以你不能直接发.brd文件。

(很多PCB小厂连ProtelDXP也没有，只支持Protel99)什么是Gerber文件Gerber文件是所有电路设计软件都可以产生的文件，在电子组装行业又称为模版文件〔stencil data〕,在PCB制造业又称为光绘文件。

可以说Gerber文件是电子组装业中最通用最广泛的文件格式。

Gerber文件是EIA的标准格式，分RS274-D和RS274-X两种，其中RS274-X是RS274-D的扩展文件。

生产制造部门在条件许可的情况下，应当尽可能要求用户或设计部门提供RS274-X的Gerber文件，这样有利于各工序的生产准备。

一、准备工作为了保证出片的正确性，需要在设计PCB 文件之前对一些系统参数进展设置，该设置包括画图的精度，图片的尺寸，动态铺铜的格式。

◆设置画图的精度。

在allegro 中打开Setup->Drawing Size 菜单，调出设置对话框.(原文件名:1.JPG)在对话框中确定User Units选择Mils，Left X和Left Y为原点坐标。

Accuracy 选择2，其他根据你的尺寸自行定义。

设置完成选择OK 按钮，使配置生效。

◆设置动态铺铜参数。

在Allegro 中打开Shape->Global Dynamic Params 菜单，如图2。

(原文件名:2.JPG)Dynamic fill选SmoothSmooth 勾选后会自动填充、挖空。

运行DRC时，在所有的动态shape中，产生底片输出效果的Shape外形 Rough 产生自动挖空的效果，不过只是大体的外形样子，没有产生底片输出效果Disable 不执行填充、挖空。

打开Void controls 选项卡。

如图3。

(原文件名:3.JPG)选择Artwork format 要与出片格式一致。

现在根本上PCB厂都是采用RS274-X。

喷绘和写真中有关制作和输出图象的一些要求喷绘是利用空气压缩机把有色颜料喷到画面上的作画方法，是一种现代化的艺术表现手段。

以下是有店铺为大家整理的喷绘和写真中有关制作和输出图象的一些要求，希望能帮到你们。

喷绘和写真中有关制作和输出图象的要求1、尺寸大小：喷绘图象尺寸大小和实际要求的画面大小是一样的，它和印刷不同，不需要留出出血部分。

在喷绘公司一般在输出画面后都有留白边的，一般情况都是留与净画面边缘10CM。

如图你可以和喷绘输出公司商定好，留多少边用来打扣眼。

价格是按每平米计算的，所以画面尺寸以厘米为单位就可以了。

2、图象分辨率要求：喷绘的图象往往是很大的，应该明白“深在庐山不知庐山真面目”的道理。

那喷绘图象也是这样，如果大的画面还用印刷的分辨率，那就要累死电脑了。

但是喷绘图象分辩滤也没有标准要求，下面是我个人使用不同尺寸时使用的分辨率，可以参考：图象面积(平方米) 180——无穷 30---180 1——30分辨率(dpi) 11.25 22.5 45说明：因为现在的喷绘机多以11.25DPI、 22.5DPI、 45DPI为输出时的图象要求的，故合理使用图象分辨率可以加快做图速度。

写真一般情况要求72DPI/英寸就可以了，如果图象过与大(如在PHOTOSHOP新建图象显示实际尺寸时文件大小超过400M)，可以适当的降分辨率，控制在400M以内即可。

3、图象模式要求：喷绘统一使用CMKY模式，禁止使用RGB模式。

现在的喷绘机都是四色喷绘的，它的颜色与印刷色截然不同的，当然在做图的时候按照印刷标准走，喷绘公司会调整画面颜色和小样接近的。

写真可以使用CMKY模式，也可以使用RGB模式。

注意在RGB 中大红的值用CMKY定义，即M=100 Y=100。

4、图象黑色部分要求：喷绘和写真图象中都严禁有单一黑色值，必须填加C、M、Y色，组成混合黑。

假如是大黑，可以做成：C=50 M=50 Y=50 K=100。

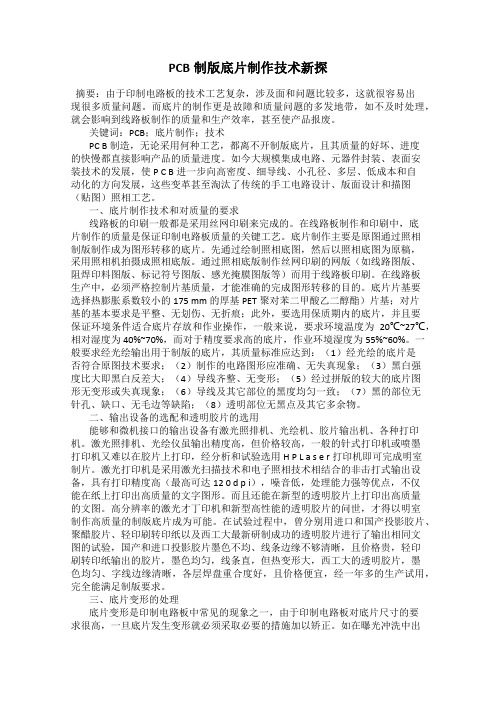

PCB制版底片制作技术新探摘要：由于印制电路板的技术工艺复杂，涉及面和问题比较多，这就很容易出现很多质量问题。

而底片的制作更是故障和质量问题的多发地带，如不及时处理，就会影响到线路板制作的质量和生产效率，甚至使产品报废。

关键词：PCB；底片制作；技术PC B制造，无论采用何种工艺，都离不开制版底片，且其质量的好坏、进度的快慢都直接影响产品的质量进度。

如今大规模集成电路、元器件封装、表面安装技术的发展，使P C B进一步向高密度、细导线、小孔径、多层、低成本和自动化的方向发展，这些变革甚至淘汰了传统的手工电路设计、版面设计和描图（贴图）照相工艺。

一、底片制作技术和对质量的要求线路板的印刷一般都是采用丝网印刷来完成的。

在线路板制作和印刷中，底片制作的质量是保证印制电路板质量的关键工艺。

底片制作主要是原图通过照相制版制作成为图形转移的底片。

先通过绘制照相底图，然后以照相底图为原稿，采用照相机拍摄成照相底版。

通过照相底版制作丝网印刷的网版（如线路图版、阻焊印料图版、标记符号图版、感光掩膜图版等）而用于线路板印刷。

在线路板生产中，必须严格控制片基质量，才能准确的完成图形转移的目的。

底片片基要选择热膨胀系数较小的175 mm的厚基PET聚对苯二甲酸乙二醇酯）片基；对片基的基本要求是平整、无划伤、无折痕；此外，要选用保质期内的底片，并且要保证环境条件适合底片存放和作业操作，一般来说，要求环境温度为20℃~27℃，相对湿度为40%~70%，而对于精度要求高的底片，作业环境湿度为55%~60%。

一般要求经光绘输出用于制版的底片，其质量标准应达到：（1）经光绘的底片是否符合原图技术要求；（2）制作的电路图形应准确、无失真现象；（3）黑白强度比大即黑白反差大；（4）导线齐整、无变形；（5）经过拼版的较大的底片图形无变形或失真现象；（6）导线及其它部位的黑度均匀一致；（7）黑的部位无针孔、缺口、无毛边等缺陷；（8）透明部位无黑点及其它多余物。

底片制作一、利用Protel 99软件生成Gerber与Drill文件1、打开Protel 99软件，点击File-->Open打开制作好的PCB文件，或者直接单击打开。

点击Browse修改工程文件保存的路径，OK确定。

2、点击File-->CAM Maganer,Next 下一步选择生成Gerber文件。

Next>..Units选择Milimeter，Format选择4：4。

Next根据需要选择Plot层，Mirror层一般情况下无需选择。

Finish完成。

3、鼠标左键单击Gerber Ouput1选中，单击右键选择属性properties，点击，选择Advanced，注意，以及，OK确定。

4、空白地方右键单击，Insert NC Drill，单位Units与格式Format要同Gerber文件一致。

Advanced选择。

OK完成。

5、空白地方右键单击，Generate CAM Files或者直接按F9键生成CAM文件夹。

6、左侧设置管理栏选中生成好的CAM文件夹，右键单击Export导出。

至此利用Portel 99软件生成Gerber与Drill文件就已经完成。

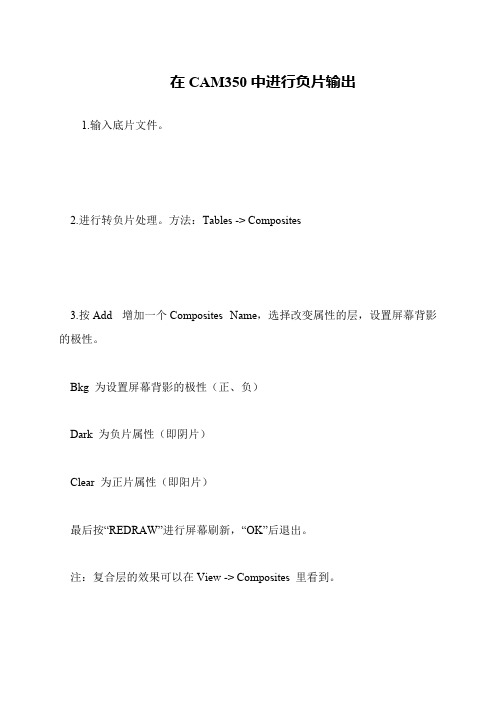

二、利用CAM350进行编辑1、打开CAM350软件，点击File—>Import-->Autoimport打开由Protel99导出的CAM文件夹。

单位选择,Next>> 将Excellon改成4：4。

Finish导入。

2、Settings修改单位Unit，将Resolution改成1/10000。

3、Tabels-->mimisys.txt修改整合钻孔大小。

改动的原则是比原数字大0.1~0.15。

Combine Tools将大小相同的钻孔整合起来。

RenumberTools重新编排序号。

OK完成。

4、进入NC Editor在钻孔层添加直接为3.0mm的定位孔。

双击.GKO，单击.txt，刷新即可把两个层绘制在一起。

实现照片底片效果的Adobe Photoshop教程分享在当今社交媒体的时代，摄影已经成为了人们记录生活的重要方式。

而有些人喜欢用照片底片效果来增加照片的艺术感和情绪。

作为一款功能强大的图片处理软件，Adobe Photoshop可以帮助我们实现照片底片效果。

下面将介绍几个简单的步骤，让您轻松享受摄影的乐趣。

第一步，打开您想要编辑的照片。

选择文件－>打开，然后浏览您的文件夹，找到照片后点击打开按钮。

照片将会出现在您的工作区。

第二步，准备调整图层。

在图层窗口，选择图层－>新建调整图层－>曲线。

在曲线调整框中，您可以通过拉动曲线上的点来调整照片的对比度。

想要增加底片效果，可以将曲线的中间部分向下拉动。

第三步，添加反转颜色。

在图层窗口，选择图层－>新建调整图层－>颜色平衡。

然后，将中间的调整选项中的三个滑块全部向左移动。

这样可以增加照片的色彩对比度，使其更加鲜明。

第四步，调整色相/饱和度。

选择图层－>新建调整图层－>色相/饱和度。

移动饱和度滑块到左侧，降低饱和度的同时增加色相的饱和度，这样可以为照片添加一些怀旧的氛围。

第五步，增加噪点。

在图层窗口，选择图层－>新建图层。

然后使用“画笔工具”在新建图层上随意涂抹，选择混合模式为“叠加”，将不透明度调整到合适的程度，以此增加噪点的效果。

点击确定，保存你的工作。

通过以上的步骤，您就可以轻松地实现照片底片效果。

当然，每张照片的效果会有所不同，您还可以根据自己的需求进行微调。

不仅如此，Adobe Photoshop还有更多高级的功能，可以帮助您进一步提升照片的质量。

例如，您可以在底片效果的基础上，调整图片的锐化程度，使得照片更加清晰。

只需选择“滤镜”－>“其他”－>“锐化”，调整参数直到满意即可。

此外，您还可以通过添加文字和装饰物来增加照片的个性化。

选择“文本工具”，点击照片上的位置，输入您想要展示的文字。

底片制作工艺流程底片制作是一项精细而复杂的工艺，主要包括涂覆底片基板、曝光光刻、显影、蚀刻和清洗等步骤。

下面将详细介绍底片制作的工艺流程。

首先，底片制作的第一步是涂覆底片基板。

底片基板通常是由玻璃或硅片制成，涂覆底片时需要确保基板表面平整且干净。

在涂覆过程中，底片基板首先通过一系列的清洗步骤，除去表面的杂质和污垢。

然后，将涂覆糊液倒在基板上并用旋涂机通过旋转将糊液均匀涂覆在基板上。

涂覆完毕后，将底片基板放置在恒温烘箱中进行固化，以确保糊液能够牢固地附着在基板上。

接下来是曝光光刻步骤。

曝光光刻主要是通过光刻胶的敏感性来暴露出期望的图案。

首先，将涂有光刻胶的底片基板放置在曝光机中，然后通过光源照射底片。

利用掩模或掩膜，通过光的干涉和折射原理，将曝光图案传递到光刻胶中。

曝光完毕后，将底片基板进行烘烤，以使光刻胶能够固化和保持图案的精细细节。

接下来是显影步骤。

在显影过程中，底片基板经过化学处理来去除未暴露的光刻胶。

首先，将底片基板放入显影剂中，显影剂能够溶解未暴露的光刻胶。

在此过程中，需要严格控制显影时间和显影温度，以确保显影效果的稳定性。

显影完毕后，进行清洗步骤，将未暴露的光刻胶完全去除。

然后是蚀刻步骤。

蚀刻是通过化学反应将显影后的光刻胶图案转化为底部基板上的芯片结构。

首先，将显影后的底片基板放入蚀刻液中，蚀刻液会选择性地将光刻胶图案周围的底板材料去除。

蚀刻过程需要严格控制蚀刻时间、温度和浓度，以确保获得精确的蚀刻深度和形状。

最后是清洗步骤。

清洗是底片制作的最后一步，目的是将底片基板中残留的光刻胶、蚀刻液和杂质彻底去除。

清洗过程通常采用超声波清洗机来加强清洗效果。

清洗完毕后，将底片基板进行烘烤，以完全除去水分并确保底片的干燥。

综上所述，底片制作工艺流程包括涂覆底片基板、曝光光刻、显影、蚀刻和清洗等多个步骤。

这些步骤需要精确的仪器设备和严格的工艺控制，以确保最终产品的质量和准确性。

底片制作工艺的不断改进和优化，对于提高芯片制造的精度和可靠性具有重要意义。
