工业以太网简介

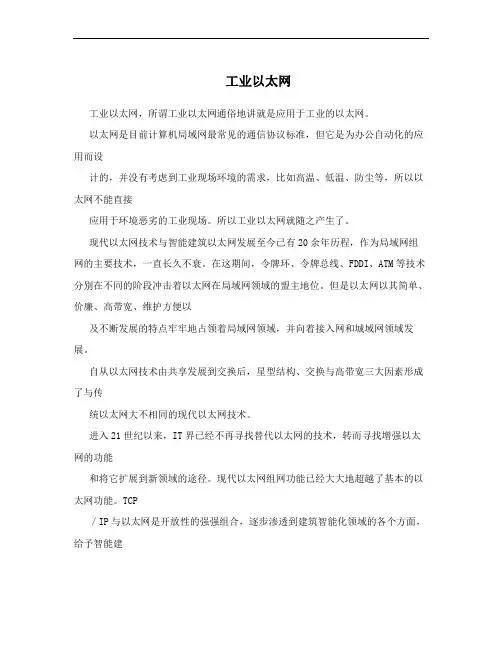

工业以太网工业以太网，所谓工业以太网通俗地讲就是应用于工业的以太网。

以太网是目前计算机局域网最常见的通信协议标准，但它是为办公自动化的应用而设计的，并没有考虑到工业现场环境的需求，比如高温、低温、防尘等，所以以太网不能直接应用于环境恶劣的工业现场。

所以工业以太网就随之产生了。

现代以太网技术与智能建筑以太网发展至今已有20余年历程，作为局域网组网的主要技术，一直长久不衰。

在这期间，令牌环、令牌总线、FDDI、ATM等技术分别在不同的阶段冲击着以太网在局域网领域的盟主地位。

但是以太网以其简单、价廉、高带宽、维护方便以及不断发展的特点牢牢地占领着局域网领域，并向着接入网和城域网领域发展。

自从以太网技术由共享发展到交换后，星型结构、交换与高带宽三大因素形成了与传统以太网大不相同的现代以太网技术。

进入21世纪以来，IT界已经不再寻找替代以太网的技术，转而寻找增强以太网的功能和将它扩展到新领域的途径。

现代以太网组网功能已经大大地超越了基本的以太网功能。

TCP／IP与以太网是开放性的强强组合，逐步渗透到建筑智能化领域的各个方面，给予智能建筑强大的生命力。

在智能建筑领域，TCP／IP以太网不仅作为信息服务／管理／监控的网络平台，而且越来越成为视频／语音等应用的支撑平台。

可以认为，随着安防数字化进程的加速，目前市场上直接采用标准双绞线和专用以太网来构成某些安防子系统的产品已经出现。

这样一来，出现基于以太网的多个子系统融合的、结构优化的、可靠的、—体化的安防系统已经不是一种方向性的讨论了。

在某些智能建筑的机电设备监控系统中，现场控制网络采用工业控制以太网已不是个别的案例了。

传统以太网（DIX）的核心思想是在共享的公共传输媒体上以半双工传输模式丁作，网络的站点在同一时刻要么发送数据，要么接收数据，而不能同时发送和接收。

导致十双工传输模式工作的主要原因在于公共传输媒体上站点发送帧的碰撞。

这种帧碰撞效应不仪限制了站点的传输带宽；而且还构成了束缚传输范围的碰撞域，大大影响了传输媒体（特别是光纤）的传输距离。

n
i
c
a
t
i
表5-4 S5兼容通信
o
n
）
17
ISO传输协议： ISO传输协议支持基于ISO的发送和接收，使得设备（例如
SIMATIC S5或PC）在工业以太网上的通信非常容易，该服 务支持大数据量的数据传输（最大8KB）。 ISO数据接收有通信方确认，通过功能块可以看到确认信息。 TCP： TCP即TCP/IP中传输控制协议，提供了数据流通信，但并不 将数据封装成消息块，因而用户并不接收到每一个任务的确 认信号。TCP支持面向TCP/IP的Socket。 TCP支持给予TCP/IP的发送和接收，使得设备（例如PC或 非西门子设备）在工业以太网上的通信非常容易。该协议支 持大数据量的数据传输（最大8KB），数据可以通过工业以 太网或TCP/IP网络（拨号网络或因特网）传输。 通过TCP，SIMATIC S7可以通过建立TCP连接来发送/接收 数据。
2
5.1.2 工业以太网与传统以太网络的比较
工业网络与传统办公室网络相比，有一些不同之处，如表5-所 示。
表5-1 工业网络与传统办公室网络的比较
3
工业以太网产品的设计制造必须充分考虑并满足工业网络 应用的需要。工业现场对工业以太网产品的要求包括：
工业生产现场环境的高温、潮湿、空气污浊以及腐蚀性气 体的存在，要求工业级的产品具有气候环境适应性，并要 求耐腐蚀、防尘和防水。
工业生产现场的粉尘、易燃易爆和有毒性气体的存在，需 要采取防爆措施保证安全生产。
工业生产现场的振动、电磁干扰大，工业控制网络必须具 有机械环境适应性（如耐振动、耐冲击）、电磁环境适应 性或电磁兼容性（EMC——Electro Magnetic Compatibility）等。

工业以太网简介:工业以太网就是基于IEEE 802、3 (Ethernet)得强大得区域与单元网络。

利用工业以太网,SIMATIC NET 提供了一个无缝集成到新得多媒体世界得途径。

企业内部互联网(Intranet),外部互联网(Extranet),以及国际互联网(Internet) 提供得广泛应用不但已经进入今天得办公室领域,而且还可以应用于生产与过程自动化。

继10M波特率以太网成功运行之后,具有交换功能,全双工与自适应得100M波特率快速以太网(Fast Ethernet,符合IEEE 802、3u 得标准)也已成功运行多年。

采用何种性能得以太网取决于用户得需要。

通用得兼容性允许用户无缝升级到新技术。

为用户带来得利益 :市场占有率高达80%,以太网毫无疑问就是当今LAN(局域网)领域中首屈一指得网络。

以太网优越得性能,为您得应用带来巨大得利益:通过简单得连接方式快速装配。

通过不断得开发提供了持续得兼容性,因而保证了投资得安全。

通过交换技术提供实际上没有限制得通讯性能。

各种各样联网应用,例如办公室环境与生产应用环境得联网。

通过接入WAN(广域网)可实现公司之间得通讯,例如,ISDN 或Internet 得接入。

SIMATIC NET基于经过现场应用验证得技术,SIMATIC NET已供应多于400,000个节点,遍布世界各地,用于严酷得工业环境,包括有高强度电磁干扰得区域。

工业以太网络得构成 :一个典型得工业以太网络环境,有以下三类网络器件:◆网络部件连接部件:•FC 快速连接插座•ELS(工业以太网电气交换机)•ESM(工业以太网电气交换机)•SM(工业以太网光纤交换机)•MC TP11(工业以太网光纤电气转换模块)通信介质:普通双绞线,工业屏蔽双绞线与光纤◆ SIMATIC PLC控制器上得工业以太网通讯外理器。

用于将SIMATIC PLC连接到工业以太网。

◆ PG/PC 上得工业以太网通讯外理器。

工业以太网简介一、 PROFINET接口S7-1200 PLC CPU本体上集成了一个PROFINET接口，支持以太网和基于TCP/IP和UDP的通信标准。

PROFINET接口支持10～100Mbit/s的RJ45口，支持电缆交叉自适应，因此一个标准或交叉的以太网线都可以用于这个接口。

使用这个接口可以实现S7-1200 PLC CPU与编程设备的通信、与HMI触摸屏的通信以及与其他CPU之间的通信。

提示：根据现在的发展趋势PROFINET应该是以后的主流，它优势很明显，传输和响应速度快、数据不丢失、方便。

二、支持的协议和连接资源数S7-1200 PLC CPU的PROFINET通信口主要支持以下通信协议及服务：PROFINET IO（V2.0开始）、S7通信（V2.0开始支持客户端）、TCP通信、ISO on TCP通信、UDP通信（V2.0开始）、Modbus TCP 通信、HMI通信、Web通信（V2.0开始）。

在“设备视图”中选中CPU，在巡视窗口中选择“属性”→“常规”→“连接资源”，显示界面如图1所示。

图1 连接资源数从图1中可以看出，S7-1200 PLC一共有68个连接资源，包括预留62个资源和6个动态资源，6个动态资源由系统自动分配给HMI 通信、S7通信、开放式用户通信(Open User Communication, OUC)，不能分配给PG通信、Web通信。

注意：开放式用户通信包含TCP通信、ISO-on-TCP通信、UDP 通信、Modbus TCP通信。

PG通信：代表和PC进行通信所占用的资源，如在线监控、下载程序。

HMI通信：代表和HMI通信所占用的资源。

S7通信：代表和通信伙伴建立S7通信连接所占用的资源。

开放式用户通信：代表和通信伙伴建立开放式用户通信连接所占用的资源。

Web通信：代表和Web浏览器通信所占用的资源。

动态资源：由系统自动分配的连接资源。

依据上面的解释，构成表1，其中最大连接资源=预留连接资源+动态资源。
