一、什么是现场总线二、现场总线的技术特点与优点三、现场总线的产生与发展趋势四、以太网与工业控制网络五、工业以太网什么是现场总线 现场总线是应用在生产现场、连接智能现场设备和自动化测量控制系统的数字式、双向传输、多分支结构的通信网络现场总线是通信网络位于生产控制现场和网络结构的底层 现场总线是低带宽的控制网络它与上层的Internet、企业内部网Intranet相连构成企业综合自动化的通信网络平台现场总线对控制系统带来的革命 基地式仪表控制系统单元组合式模拟仪表控制系统集中式数字控制系统集散控制系统DCS、PLC基于现场总线的分散控制系统各阶段测控仪表能力指数现场总线开放标准数字DCS电动单元气动、模拟模拟按回路运行按过程运行过程优化管控一体化五十年代1960 1980 1998数字/模拟混合测控能力指数与一般通信技术的区别一般通信技术只是能实现信息的传输现场总线是一种控制系统框架一种全新的控制系统结构，即：现场总线还包括网络上的所有设备能够进行信息互访与互换总线上的设备之间能够进行互操作和系统集成现场总控制系统FCS采用开放式数字通信网络突破传统DCS中的专用通信网络结构网络集成的测量控制系统单个分散的测量控制设备变成网络节点现场总线为纽带构成共同完成任务的网络系统与控制系统实现现场测量控制设备之间的信息共享返回本章首页2.1 FCS的结构特点Multi-Controllers AOPIDAIPIDAOAI DCS FCS2.2 现场总线系统的技术特点 全数字通信多分支结构系统的开放性互可操作性和互用性现场设备的智能化与功能自治性系统结构的高度分散性对现场环境的高度适应性全数字通信抗干扰能力和鲁棒性都比较高，传输精度也得到显著提高信号的检错、纠错机制得以实现可进行多参数传输，消除了模拟信号的传输瓶颈 现场设备的测量、控制信息以及其他非控制信息如设备类型、型号、厂商信息、量程、设备运行状态等都可以通过一对导线传输到现场总线网络上的任何智能设备，如中央控制器等。

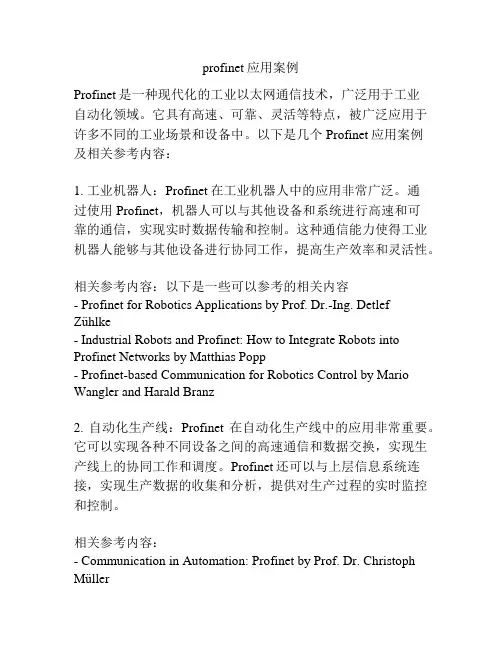

profinet应用案例Profinet是一种现代化的工业以太网通信技术，广泛用于工业自动化领域。
它具有高速、可靠、灵活等特点，被广泛应用于许多不同的工业场景和设备中。
以下是几个Profinet应用案例及相关参考内容：1. 工业机器人：Profinet在工业机器人中的应用非常广泛。
通过使用Profinet，机器人可以与其他设备和系统进行高速和可靠的通信，实现实时数据传输和控制。
这种通信能力使得工业机器人能够与其他设备进行协同工作，提高生产效率和灵活性。
相关参考内容：以下是一些可以参考的相关内容- Profinet for Robotics Applications by Prof. Dr.-Ing. DetlefZühlke- Industrial Robots and Profinet: How to Integrate Robots into Profinet Networks by Matthias Popp- Profinet-based Communication for Robotics Control by Mario Wangler and Harald Branz2. 自动化生产线：Profinet在自动化生产线中的应用非常重要。
它可以实现各种不同设备之间的高速通信和数据交换，实现生产线上的协同工作和调度。
Profinet还可以与上层信息系统连接，实现生产数据的收集和分析，提供对生产过程的实时监控和控制。
相关参考内容：- Communication in Automation: Profinet by Prof. Dr. ChristophMüller- Practical Applications of Profinet in Automation Environment by Dr.-Ing. Gunther Kossek- Profinet Integration in Assembly Lines by Frank Hoffmann3. 过程控制系统：Profinet也被广泛应用于过程控制系统中。

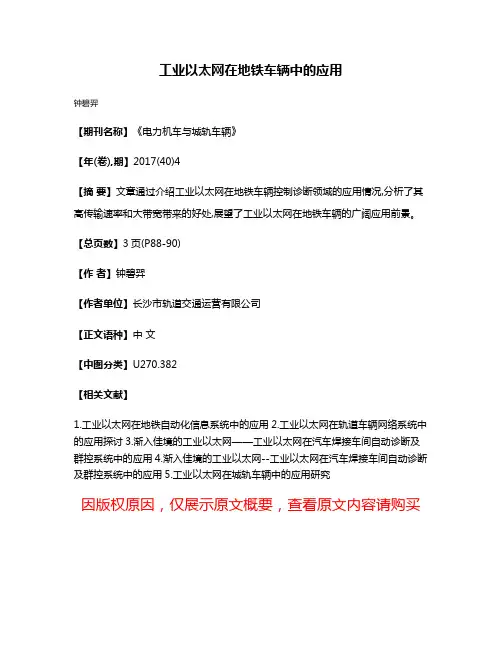

工业以太网在地铁车辆中的应用
钟碧羿
【期刊名称】《电力机车与城轨车辆》
【年(卷),期】2017(40)4
【摘要】文章通过介绍工业以太网在地铁车辆控制诊断领域的应用情况,分析了其高传输速率和大带宽带来的好处,展望了工业以太网在地铁车辆的广阔应用前景。
【总页数】3页(P88-90)
【作者】钟碧羿
【作者单位】长沙市轨道交通运营有限公司
【正文语种】中文
【中图分类】U270.382
【相关文献】
1.工业以太网在地铁自动化信息系统中的应用
2.工业以太网在轨道车辆网络系统中的应用探讨
3.渐入佳境的工业以太网——工业以太网在汽车焊接车间自动诊断及群控系统中的应用
4.渐入佳境的工业以太网--工业以太网在汽车焊接车间自动诊断及群控系统中的应用
5.工业以太网在城轨车辆中的应用研究
因版权原因，仅展示原文概要，查看原文内容请购买。
Network World •网络天地Electronic Technology & Software Engineering 电子技术与软件工程• 11【关键词】工业 以太网技术 冗余工业以太网它的成本低，效率高，方便安装且功耗较低吸引了越来越多的厂商。
控制系统和自动化系统通常使用的该技术来完成任务。
核电力的实际应用在许多领域，电力和运输是一个复杂的工业，控制环境变化使用户对以太网的可靠性的要求也越来越高。
为了保证整个通信系统的网络系统不受干扰通信系统的影响，或产生其他通信或通信系统瘫痪的问题，以太网冗余技术被广泛采用来提高容错率。
1 工业以太网技术以太网具有通信速率高、兼容性好、互联扩展性好、功耗低、安装方便等优点。
所谓的工业以太网是什么？其实就是在工业上广泛应用的一种技术，与其他以太网的技术都是类似的。
因此，工业以太网技术继承了以太网技术的优势，与传统的现场总线相比较具有很多优点。
主要的有点体现在下面几个方面：（1）以太网在计算机网络技术中的应用中最为广泛，它得到了广泛的技术支持。
以太网最典型的应用形式是以太网+TCP/IP+Web 。
常用的编程语言，如Java 、VisualC++和Visual Basic ，都支持以太网的应用开发，这些编程语言特别受欢迎，软件开发人员都喜欢应用这些编程语言，开发前景一片良好。
工业控制领域采用以太网通信，可以选择更多的开发工具，开发环境。
（2）由于商用以太网的广泛应用，主要的通信设备开发商和制造商致力于以太网交换机的开发和生产，这使得工业以太网交换机更便宜。
因为他应用的广泛，硬件价格很低，现在以太网网卡它的价格在现场总线价格的十分之一左右，而且随着集成电路技术的快速发展，其价格还会更低。
（3）目前，该技术比较成熟，广泛使用的以太网通信速率为10M 、100M 和1000M 。
这比任何当前的现场总线都快。
因此，以太网能够满足工业控制对带宽不断增长的要求。
工业互联网的关键技术和应用案例工业互联网是未来工业发展的重要趋势，具有良好的发展前景和广泛的应用场景。
在实现工业互联网的过程中，关键技术和应用案例是至关重要的。
本文将重点介绍一些工业互联网的关键技术和应用案例，以期读者对工业互联网的发展有更为深入的了解和认识。
一、工业互联网的关键技术1.传感器技术工业互联网需要大量的传感器技术来实现对设备和工艺过程的监测和控制。
传感器技术包括温度传感器、压力传感器、流量传感器等，通过传感器获取的数据可以用于实时监测和预测工艺过程的变化。
2.数据通信技术工业互联网需要可靠和高效的数据通信技术，以保证设备之间的信息交换。
目前，一些企业采用了工业以太网、Wi-Fi和蓝牙等技术，以解决数据传输的问题。
3.物联网平台技术物联网平台是实现工业互联网的基础，可以通过该平台实现设备间的联通和数据共享。
物联网平台可以帮助企业监测和管理设备、制定决策和优化生产过程。
4.大数据技术大数据技术可以处理海量的数据，包括实时数据和历史数据，在工业互联网实现的过程中，大数据技术可以用于数据分析和处理，帮助企业根据数据预测未来的工艺过程和做出相应的决策。
二、工业互联网的应用案例1.智能制造智能制造是工业互联网的重要应用领域，通过工业互联网可以实现设备之间的联通和数据共享，从而实现智能化的生产流程。
例如，一些工厂采用了智能化生产线和机器人自动化技术，以提高生产效率和降低成本。
2.物流和供应链管理工业互联网可以用于物流和供应链管理，包括物流信息跟踪、物流配送和物流设备管理等方面。
通过物联网平台和大数据技术，企业可以实现对物流过程的实时监测和优化，从而提高物流效率和降低物流成本。
3.智能城市智能城市是另一个重要的工业互联网应用领域，可以利用物联网、大数据和人工智能等技术实现城市的智能化管理。
例如，一些城市采用了智能交通管理系统和智能能源管理系统等技术，以提高城市的交通和能源效率。
4.智能家居智能家居是工业互联网的另一个应用领域，通过智能家居设备之间的联通和数据共享，可以实现家居设备的智能化管理和控制。

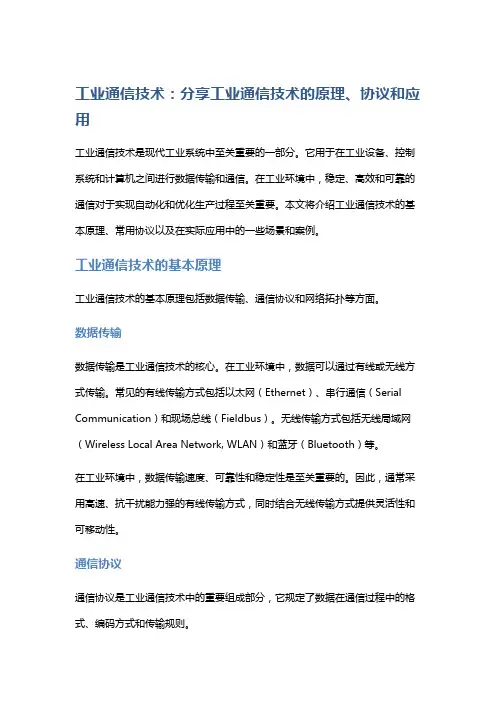

工业通信技术：分享工业通信技术的原理、协议和应用工业通信技术是现代工业系统中至关重要的一部分。
