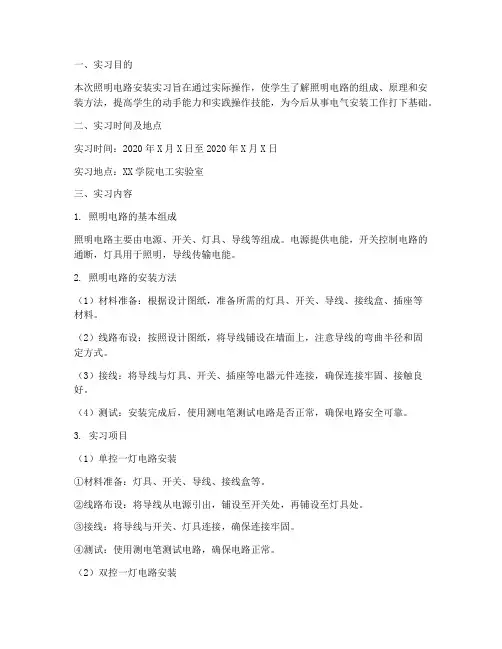

照明电路安装

一、实习目的本次照明电路安装实习旨在通过实际操作，使学生了解照明电路的组成、原理和安装方法，提高学生的动手能力和实践操作技能，为今后从事电气安装工作打下基础。

二、实习时间及地点实习时间：2020年X月X日至2020年X月X日实习地点：XX学院电工实验室三、实习内容1. 照明电路的基本组成照明电路主要由电源、开关、灯具、导线等组成。

电源提供电能，开关控制电路的通断，灯具用于照明，导线传输电能。

2. 照明电路的安装方法（1）材料准备：根据设计图纸，准备所需的灯具、开关、导线、接线盒、插座等材料。

（2）线路布设：按照设计图纸，将导线铺设在墙面上，注意导线的弯曲半径和固定方式。

（3）接线：将导线与灯具、开关、插座等电器元件连接，确保连接牢固、接触良好。

（4）测试：安装完成后，使用测电笔测试电路是否正常，确保电路安全可靠。

3. 实习项目（1）单控一灯电路安装①材料准备：灯具、开关、导线、接线盒等。

②线路布设：将导线从电源引出，铺设至开关处，再铺设至灯具处。

③接线：将导线与开关、灯具连接，确保连接牢固。

④测试：使用测电笔测试电路，确保电路正常。

（2）双控一灯电路安装①材料准备：灯具、双控开关、导线、接线盒等。

②线路布设：将导线从电源引出，铺设至两个开关处，再铺设至灯具处。

③接线：将导线与双控开关、灯具连接，确保连接牢固。

④测试：使用测电笔测试电路，确保电路正常。

四、实习过程及心得1. 实习过程本次实习，我们按照设计图纸，完成了单控一灯电路和双控一灯电路的安装。

在安装过程中，我们严格按照操作规程，注意线路的布设和接线的正确性，确保电路安全可靠。

2. 实习心得（1）了解了照明电路的基本组成和安装方法，掌握了线路布设、接线等基本技能。

（2）提高了动手能力和实践操作技能，为今后从事电气安装工作打下了基础。

（3）培养了团队协作精神，学会了与他人沟通、交流，共同完成任务。

（4）认识到电气安装工作的重要性，提高了安全意识。

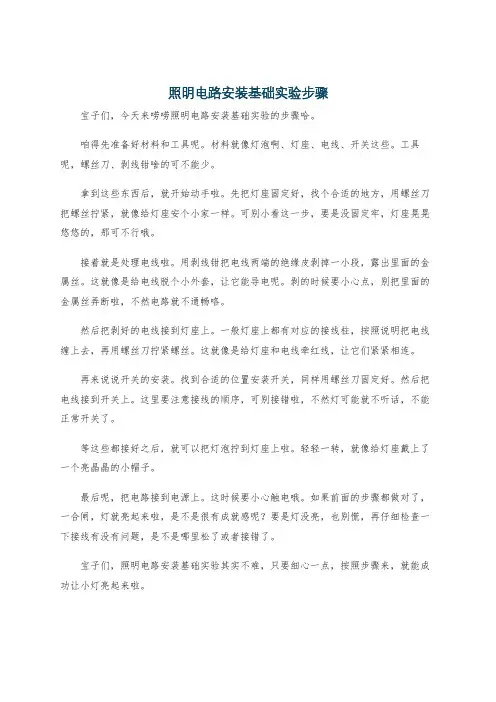

照明电路安装基础实验步骤
宝子们，今天来唠唠照明电路安装基础实验的步骤哈。

咱得先准备好材料和工具呢。

材料就像灯泡啊、灯座、电线、开关这些。

工具呢，螺丝刀、剥线钳啥的可不能少。

拿到这些东西后，就开始动手啦。

先把灯座固定好，找个合适的地方，用螺丝刀把螺丝拧紧，就像给灯座安个小家一样。

可别小看这一步，要是没固定牢，灯座晃晃悠悠的，那可不行哦。

接着就是处理电线啦。

用剥线钳把电线两端的绝缘皮剥掉一小段，露出里面的金属丝。

这就像是给电线脱个小外套，让它能导电呢。

剥的时候要小心点，别把里面的金属丝弄断啦，不然电路就不通畅咯。

然后把剥好的电线接到灯座上。

一般灯座上都有对应的接线柱，按照说明把电线缠上去，再用螺丝刀拧紧螺丝。

这就像是给灯座和电线牵红线，让它们紧紧相连。

再来说说开关的安装。

找到合适的位置安装开关，同样用螺丝刀固定好。

然后把电线接到开关上。

这里要注意接线的顺序，可别接错啦，不然灯可能就不听话，不能正常开关了。

等这些都接好之后，就可以把灯泡拧到灯座上啦。

轻轻一转，就像给灯座戴上了一个亮晶晶的小帽子。

最后呢，把电路接到电源上。

这时候要小心触电哦。

如果前面的步骤都做对了，一合闸，灯就亮起来啦，是不是很有成就感呢？要是灯没亮，也别慌，再仔细检查一下接线有没有问题，是不是哪里松了或者接错了。

宝子们，照明电路安装基础实验其实不难，只要细心一点，按照步骤来，就能成功让小灯亮起来啦。

照明电路安装实训教案第一章：教学目标与内容1.1 教学目标1.1.1 知识目标了解照明电路的基本概念和组成部分。

掌握照明电路的安装步骤和技巧。

1.1.2 技能目标能够正确识别照明电路的元件和工具。

能够熟练进行照明电路的安装和调试。

1.1.3 情感目标培养学生的动手能力和团队合作精神。

增强学生对电工技术的兴趣和热情。

1.2 教学内容照明电路的基本概念和组成部分。

照明电路的安装步骤和技巧。

照明电路的调试方法和安全注意事项。

第二章：教学资源与准备2.1 教学资源教室或实验室。

照明电路的元件和工具，如灯泡、电线、开关、插座等。

教学演示文稿和教材。

2.2 教学准备提前准备好照明电路的元件和工具。

安排好实验室的工作台和工具。

准备教学演示文稿和教材。

第三章：教学过程与方法3.1 教学步骤1. 引入新课：介绍照明电路的基本概念和作用。

2. 讲解知识点：讲解照明电路的组成部分和安装步骤。

3. 示范演示：进行照明电路的安装示范。

4. 学生动手实践：学生分组进行照明电路的安装实践。

5. 调试与评估：评估学生的安装效果并进行调试。

3.2 教学方法讲授法：讲解照明电路的基本概念和知识点。

示范演示法：进行照明电路的安装示范。

实践操作法：学生分组进行照明电路的安装实践。

评估法：评估学生的安装效果并进行调试。

第四章：教学评价与反馈4.1 教学评价学生能够正确识别照明电路的元件和工具。

学生能够熟练进行照明电路的安装和调试。

学生能够理解照明电路的基本原理和操作技巧。

4.2 反馈与改进收集学生的反馈意见，及时进行教学调整和改进。

观察学生的操作过程，及时纠正错误并进行指导。

与学生进行交流和讨论，促进学生的理解和思考能力。

第五章：教学延伸与拓展5.1 教学延伸介绍照明电路的进阶知识和技巧，如节能灯具的安装和智能家居系统的应用。

组织学生进行照明电路设计的比赛，提高学生的创新能力和实践能力。

5.2 教学拓展邀请电工行业的专业人士进行讲座和经验分享，增加学生对电工职业的了解和兴趣。

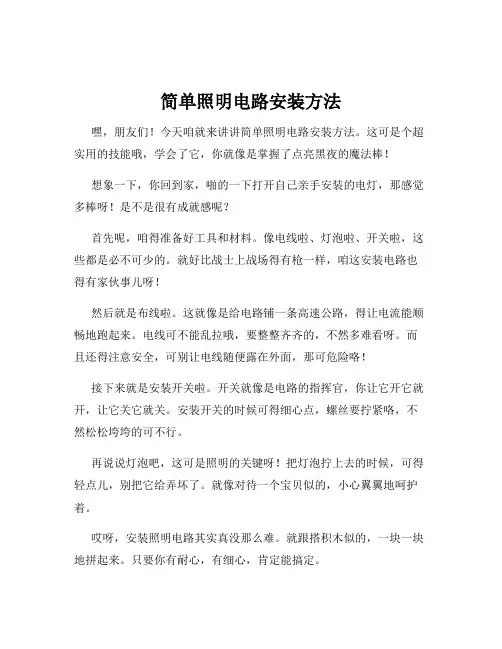

简单照明电路安装方法
嘿，朋友们！今天咱就来讲讲简单照明电路安装方法。

这可是个超实用的技能哦，学会了它，你就像是掌握了点亮黑夜的魔法棒！
想象一下，你回到家，啪的一下打开自己亲手安装的电灯，那感觉多棒呀！是不是很有成就感呢？
首先呢，咱得准备好工具和材料。

像电线啦、灯泡啦、开关啦，这些都是必不可少的。

就好比战士上战场得有枪一样，咱这安装电路也得有家伙事儿呀！
然后就是布线啦。

这就像是给电路铺一条高速公路，得让电流能顺畅地跑起来。

电线可不能乱拉哦，要整整齐齐的，不然多难看呀。

而且还得注意安全，可别让电线随便露在外面，那可危险咯！
接下来就是安装开关啦。

开关就像是电路的指挥官，你让它开它就开，让它关它就关。

安装开关的时候可得细心点，螺丝要拧紧咯，不然松松垮垮的可不行。

再说说灯泡吧，这可是照明的关键呀！把灯泡拧上去的时候，可得轻点儿，别把它给弄坏了。

就像对待一个宝贝似的，小心翼翼地呵护着。

哎呀，安装照明电路其实真没那么难。

就跟搭积木似的，一块一块地拼起来。

只要你有耐心，有细心，肯定能搞定。

你说，要是晚上突然停电了，你自己就能修好电路，让家里重新亮起来，那多牛呀！别人都得羡慕你呢！
而且学会了这个，以后家里要是想换个新的灯具啥的，你都不用请别人帮忙啦，自己动手，丰衣足食嘛！
所以呀，别再犹豫啦，赶紧动手试试吧！让你的家被你亲手点亮，那感觉肯定超赞的！相信自己，你一定能行的！就这么简单的事儿，咱还能搞不定吗？加油吧！。

照明电路安装公开课教案第一章：照明电路基础知识1.1 电路的概念与组成介绍电路的定义和基本组成，包括电源、导线、开关、灯泡等。

解释电路的作用和重要性。

1.2 照明电路的分类讲解直流照明电路和交流照明电路的区别和应用。

介绍常见的照明电路类型，如单控照明电路、双控照明电路等。

1.3 照明电路的元件介绍照明电路中常见的元件，如灯泡、开关、导线、插座等。

讲解各元件的功能和作用。

第二章：照明电路的设计与规划2.1 照明电路的设计原则讲解照明电路设计的基本原则，如安全性、节能性、实用性等。

强调设计过程中需要注意的事项。

2.2 照明电路的规划步骤介绍照明电路规划的步骤，包括确定照明的需求、选择照明方式、计算照明功率等。

讲解如何合理安排照明设备的位置和数量。

2.3 照明电路的布线规划讲解照明电路的布线规划，包括确定电线规格、布线方向、连接方式等。

强调布线过程中需要注意的安全事项。

第三章：照明电路的安装与调试3.1 照明电路的安装步骤介绍照明电路的安装步骤，包括固定灯具、连接电线、接线等。

讲解安装过程中需要注意的细节和技巧。

3.2 照明电路的调试与检测讲解照明电路调试的目的和方法，如检查电路的通断、电压等。

介绍常用的调试工具和检测方法。

3.3 照明电路的故障排除介绍照明电路常见故障的现象和原因。

讲解排除故障的方法和步骤。

第四章：照明电路的维护与保养4.1 照明电路的维护知识讲解照明电路维护的重要性，包括定期检查、清洁、更换损坏元件等。

介绍维护的基本方法和注意事项。

4.2 照明电路的保养技巧介绍照明电路保养的方法，如延长灯具寿命、降低能耗等。

讲解保养过程中需要注意的问题。

4.3 照明电路的安全常识讲解照明电路使用中的安全注意事项，如避免触电、短路等事故。

介绍应对紧急情况的方法和措施。

第五章：照明电路的节能与环保5.1 照明电路的节能措施讲解照明电路节能的方法，如选择节能灯具、合理设计照明系统等。

强调节能的重要性和好处。

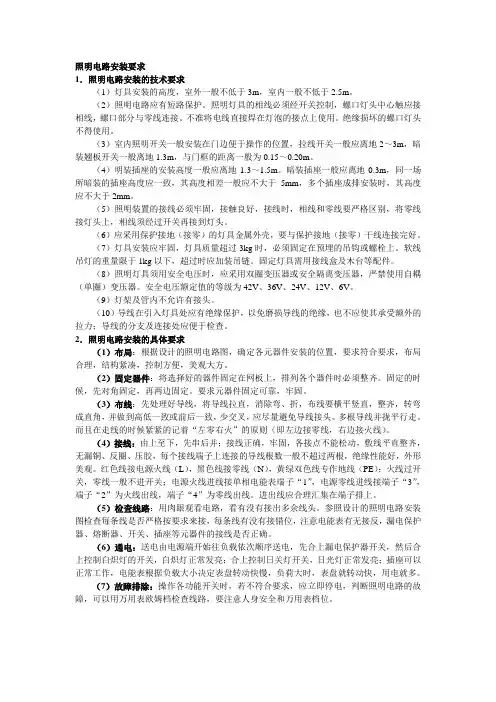

照明电路安装要求1．照明电路安装的技术要求（1）灯具安装的高度，室外一般不低于3m，室内一般不低于2.5m。

（2）照明电路应有短路保护。

照明灯具的相线必须经开关控制，螺口灯头中心触应接相线，螺口部分与零线连接。

不准将电线直接焊在灯泡的接点上使用。

绝缘损坏的螺口灯头不得使用。

（3）室内照明开关一般安装在门边便于操作的位置，拉线开关一般应离地2～3m，暗装翘板开关一般离地1.3m，与门框的距离一般为0.15～0.20m。

（4）明装插座的安装高度一般应离地1.3～1.5m。

暗装插座一般应离地0.3m，同一场所暗装的插座高度应一致，其高度相差一般应不大于5mm，多个插座成排安装时，其高度应不大于2mm。

（5）照明装置的接线必须牢固，接触良好，接线时，相线和零线要严格区别，将零线接灯头上，相线须经过开关再接到灯头。

（6）应采用保护接地（接零）的灯具金属外壳，要与保护接地（接零）干线连接完好。

（7）灯具安装应牢固，灯具质量超过3kg时，必须固定在预埋的吊钩或螺栓上。

软线吊灯的重量限于1kg以下，超过时应加装吊链。

固定灯具需用接线盒及木台等配件。

（8）照明灯具须用安全电压时，应采用双圈变压器或安全隔离变压器，严禁使用自耦（单圈）变压器。

安全电压额定值的等级为42V、36V、24V、12V、6V。

（9）灯架及管内不允许有接头。

（10）导线在引入灯具处应有绝缘保护，以免磨损导线的绝缘，也不应使其承受额外的拉力；导线的分支及连接处应便于检查。

2．照明电路安装的具体要求（1）布局：根据设计的照明电路图，确定各元器件安装的位置，要求符合要求，布局合理，结构紧凑，控制方便，美观大方。

（2）固定器件：将选择好的器件固定在网板上，排列各个器件时必须整齐。

固定的时候，先对角固定，再两边固定。

要求元器件固定可靠，牢固。

（3）布线：先处理好导线，将导线拉直，消除弯、折，布线要横平竖直，整齐，转弯成直角，并做到高低一致或前后一致，少交叉，应尽量避免导线接头。

照明线路的安装、运行及维护范本1. 安装照明线路- 在进行照明线路的安装前，先检查安装地点的电源负载情况和线路容量，确保能满足照明需求。

- 在进行线路安装之前，先规划好线路的布局，确定线路的走向和灯具的位置。

- 使用合适的电线，根据需要选择合适的线径，确保能够承受所需的电流负载。

- 进行线路的布线，注意保持线路的整洁和美观，避免过长的线路和交叉线路的交叉干扰。

- 安装合适的开关和插座，确保能够方便地控制和管理照明设备。

2. 运行照明线路- 在线路安装完成后，先进行必要的检查和测试，确保线路连接正确，无短路和漏电现象。

- 合理安排灯具的使用时间和功率，避免超负荷运行和能源浪费。

- 定期维护和清洁灯具，确保其正常工作和延长使用寿命。

- 注意照明线路的散热问题，避免长时间高功率运行导致线路过热，影响线路寿命。

3. 维护照明线路- 定期巡检线路，检查线路连接是否松动，灯具是否正常工作。

- 定期清洁线路和灯具，清除尘垢和杂物，避免影响线路传导和灯具散热。

- 定期检测线路的电压和电流，确保其正常运行，避免过载或电压不稳定的情况。

- 及时更换损坏的灯具或线路部件，避免因损坏部件引发故障或安全隐患。

- 在进行维修或更换时，务必先切断电源，确保安全操作。

4. 范本示例- 对于安装照明线路的范本，可参考以下实例：- 本文旨在指导照明线路的安装、运行和维护，包括线路规划、布线、选择电线和开关等并根据实际情况进行适当的调整。

- 安装照明线路前，先检查电源负载情况和线路容量，确保能满足照明需求。

- 在进行线路安装前，先规划好线路的布局，确定线路的走向和灯具的位置。

- 使用合适的电线，根据需要选择合适的线径，确保能够承受所需的电流负载。

- 进行线路的布线，注意保持线路的整洁和美观，避免过长的线路和交叉线路的交叉干扰。

- 安装合适的开关和插座，确保能够方便地控制和管理照明设备。

- 在线路安装完成后，先进行必要的检查和测试，确保线路连接正确，无短路和漏电现象。

照明电路安装教案教案标题：照明电路安装教案教学目标：1. 了解照明电路的基本原理和组成部分。

2. 学习照明电路的安装步骤和注意事项。

3. 掌握照明电路故障排除和维护的方法。

教学内容：1. 照明电路基本原理a. 电流、电压和电阻的概念和关系b. 并联和串联电路的区别c. 照明电路中的开关、灯具和电线2. 照明电路安装步骤a. 规划和设计照明电路b. 选择适当的开关和灯具c. 安装电线和插座d. 连接电线和开关、灯具e. 进行必要的测试和调试3. 照明电路安装注意事项a. 安全操作和使用工具b. 遵循电气安装规范和标准c. 防止电线短路和过载d. 防止触电和火灾风险4. 照明电路故障排除和维护方法a. 检查和更换损坏的开关、灯具和电线b. 定期清洁和保养照明设备c. 处理常见的照明电路故障，如灯泡不亮、开关失灵等教学过程：1. 导入：通过展示一张照明电路图，引导学生思考照明电路的作用和重要性。

2. 知识讲解：依次介绍照明电路的基本原理、安装步骤、注意事项和故障排除方法，并结合示意图和实际案例进行说明。

3. 案例分析：提供几个实际的照明电路安装案例，让学生分析并提出解决方案。

4. 实践操作：学生分组进行照明电路安装模拟实验，在教师的指导下完成照明电路的规划、设计和安装。

5. 故障排除演练：模拟几种常见的照明电路故障，让学生分组进行排除，并讨论解决方法和注意事项。

6. 总结归纳：回顾本节课所学内容，总结照明电路安装的要点和技巧。

7. 作业布置：要求学生根据所学知识，设计一个简单的照明电路安装方案，并列出可能遇到的问题和解决方法。

教学资源：1. 照明电路图示意图2. 照明电路安装实验设备和工具3. 照明电路安装案例分析材料4. 照明电路故障排除演练材料教学评估：1. 学生在实践操作中的表现和成果。

2. 学生对照明电路安装步骤和注意事项的理解和应用能力。

3. 学生对照明电路故障排除和维护方法的掌握程度。

4. 学生设计的照明电路安装方案的合理性和完整性。

照明线路及安装要求照明线路是指用于供电给照明设备的电力线路。

在家庭、商业建筑、工业厂房等各类场所，照明线路是建筑电气系统的重要部分。

正确的照明线路设计和安装能够保证电力的供应稳定性，延长照明设备的使用寿命，提高照明的效果和效率。

一、照明线路的分类照明线路可以按照电压等级分类。

一般来说，低压照明线路包括额定电压低于380V的照明电路，而高压照明线路则包括额定电压高于380V的照明电路。

低压照明线路用于家庭、商业建筑等场所，采用的是220V或者110V的电压；而高压照明线路用于工业厂房、停车场等大型场所，采用的是380V或者更高电压。

照明线路还可以按照回路的数量分类。

单回路照明线路指的是一个回路只连接一个或少量照明装置，而多回路照明线路指的是一个回路连接多个照明装置。

二、照明线路的设计要求1.电源容量要合理：要根据需要供应的照明装置功率和数量来确定电源容量。

一般来说，每平方米的照明装置功率不应超过20W，同时要考虑峰值负荷和照明装置的启动电流。

2.线路布置要合理：线路要布置在易于维修和更换的位置，并且要避免与其他电气设备、水管等交叉。

3.线路长度要合适：线路长度过长会导致线路电阻增加，功率损耗增加，所以要尽量控制线路长度。

4.绝缘要可靠：照明线路要有良好的绝缘性能，以防止漏电等安全事故的发生。

线路绝缘要符合国家标准要求。

5.线缆选择要正确：要根据线路负荷和环境条件选择合适的线缆，以保证线路的安全性和可靠性。

常用的线缆有VVRP、VV、RV等。

6.线路的环境要求：照明线路的安装要注意防水、防腐蚀等要求，以确保线路的可靠性和使用寿命。

三、照明线路的安装要求1.线路敷设要规范：线路敷设要按照图纸和设计要求进行，严禁乱拉乱绕，要保持线路路径的一致性和美观性。

2.导管设置要合理：要根据线路负荷和线缆的数量选择合适的导管，并按照规定的安装要求进行设置。

3.线缆连接要牢固：照明线路的连接处要注意固定牢固，采用合适的连接方法，避免接触阻力过大和接触不良引起的火灾等事故。

照明电路安装实训教案第一章：实训概述1.1 实训目的1.掌握照明电路的基本知识和原理；2.学会照明电路的安装方法和技巧；3.提高动手能力和实际操作技能。

1.2 实训内容1.照明电路的基本组成；2.照明电路的安装流程；3.照明电路的调试与检测。

第二章：照明电路的基本组成2.1 照明电路的组成部分1.电源；2.开关；3.照明设备；4.电线及连接器。

2.2 照明电路的工作原理1.电源提供电能；2.开关控制电路通断；3.照明设备将电能转化为光能；4.电线及连接器连接各部分，形成电路。

第三章：照明电路的安装流程3.1 准备工作1.了解施工场所和环境；2.准备施工工具和材料；3.确保安全措施到位。

3.2 布线1.确定线路走向；2.开槽、埋管；3.布线遵循原则：横平竖直、美观实用。

3.3 安装开关和灯具1.固定开关和灯具；2.连接电线；3.确保接触良好，防止漏电。

3.4 接通电源1.检查电路；2.合上电源开关；3.检查照明设备是否正常工作。

第四章：照明电路的调试与检测4.1 调试1.检查电源电压；2.检查电流；3.调整照明设备亮度。

4.2 检测1.检查电路是否通畅；2.检查绝缘性能；3.检查漏电保护器是否正常工作。

1.巩固照明电路的基本知识和原理；2.掌握照明电路的安装方法和技巧；3.提高动手能力和实际操作技能。

5.2 实训评价1.评价学生的操作技能；2.评价学生的安全意识；3.提出改进措施，提高实训效果。

第六章：照明电路常见问题与解决方法6.1 常见问题1. 电路短路；2. 电路断路；3. 照明设备损坏；4. 漏电现象。

6.2 解决方法1. 检查电路连接是否正确；2. 检查电线是否损坏；3. 更换损坏的照明设备；4. 检查漏电保护器和安全措施。

第七章：照明电路的维护与保养7.1 维护内容1. 定期检查电线老化情况；2. 检查照明设备工作状态；3. 清洁电路设备；4. 检查保护装置是否正常。

7.2 保养方法1. 遵循正确的操作规程；2. 避免超负荷使用；3. 定期进行电路检修；4. 做好电路设备的防护措施。

照明线路安装与检修计划方案一、项目背景。

咱这照明线路啊，就像房子的眼睛神经一样重要。

要是线路出问题了，那房子可就“瞎”了一半，到处黑灯瞎火的可不行。

不管是新安装照明线路，还是检修老线路，都得好好规划规划。

二、安装计划。

1. 前期准备。

材料采购：灯座、开关也不能马虎。

市面上各种各样的都有，咱得选那种安全可靠、安装方便的。

多去几家店比比价格和质量，可别被坑了。

还有配电箱，这可是线路的大脑，得有足够的容量来控制各路电路，质量不好容易引发大问题。

工具准备：电钻是必不可少的，用来打孔安装灯座和开关盒。

就像战士的枪，得提前检查好，保证电量充足、钻头锋利。

螺丝刀、剥线钳、电工胶带这些小工具也得备齐。

螺丝刀得有不同型号的，不然到时候螺丝拧不下来就抓瞎了。

剥线钳要锋利，能把电线皮剥得干净又整齐，电工胶带要粘性好，绝缘性能强。

2. 线路规划。

首先得确定各个房间灯的位置，这要根据房间的功能和布局来。

客厅的灯要在中间位置，这样光线分布才均匀；卧室的灯最好在床的正上方稍微偏一点，避免灯光直射眼睛。

开关的位置要方便操作，床头要有开关，进门的地方也要有，这样晚上回来不用摸黑找开关。

一般来说，开关高度离地面1.3 1.4米左右比较合适，这个高度不管是大人还是小孩都能方便够到。

绘制线路图，虽然咱不是专业设计师，但简单画个草图还是很有必要的。

标明电线的走向、灯座和开关的位置，就像给线路做个导航图一样，这样安装的时候心里就有数了。

3. 安装过程。

安装灯座和开关盒：用电钻在墙上打孔，把灯座和开关盒固定好。

打孔的时候要小心，别把墙打坏了，要是把墙弄成个大花脸，那可不好看了。

把电线从盒里穿出来，要留出足够的长度，就像给电线留个小尾巴一样，方便后面接线。

布线：按照线路图沿着墙角或者天花板的龙骨布线。

如果是走墙角，要把电线用线管保护起来，就像给电线穿上一层铠甲，防止被老鼠咬或者不小心被钉子钉到。

不同的线路要分开走，比如照明线路和插座线路，可不能混在一起，不然到时候出问题都不知道从哪查起。

照明电路安装实训教案一、教学目标1. 知识与技能：（1）了解照明电路的基本组成和原理；（2）掌握照明电路的安装步骤和技巧；（3）能够独立完成照明电路的安装和调试。

2. 过程与方法：（1）通过观察、分析和实践，培养学生的动手能力和实际操作技能；（2）学会使用常见的测量工具和仪器，提高学生的测量和检测能力；（3）培养学生团队协作和沟通交流的能力。

3. 情感态度价值观：（1）培养学生对电工技术的兴趣和热情；（2）培养学生安全意识，遵守操作规程，确保自身和他人的安全；（3）培养学生环保意识，注重操作过程中的环境保护。

二、教学内容1. 照明电路的基本组成：电源、开关、灯具、导线、插座等；2. 照明电路的工作原理：电源供电，通过开关控制，灯具发光；3. 照明电路的安装步骤：布线、固定、连接、调试等；4. 照明电路的安装技巧：线路规划、导线选择、接线方法等；5. 照明电路的检测与维护：使用测量工具，检查电路运行状况，及时发现问题并进行维修。

三、教学资源1. 教室、实验室等场所；2. 照明电路器材：电源、开关、灯具、导线、插座等；3. 测量工具：电压表、电流表、multimeter等；4. 安全防护用品：绝缘手套、绝缘垫等；5. 教学课件、视频等资料。

四、教学过程1. 导入新课：通过展示实际案例，引导学生了解照明电路的作用和应用；2. 讲解与演示：教师讲解照明电路的基本组成、工作原理和安装步骤，并进行现场演示；3. 实践操作：学生分组进行照明电路的安装实践，教师巡回指导；4. 检测与评价：学生使用测量工具，检查电路运行状况，发现问题并进行维修；5. 总结与反思：教师引导学生总结实训过程中的经验和教训，提高动手能力和安全意识。

五、教学评价1. 学生能够熟练掌握照明电路的基本组成和原理；2. 学生能够掌握照明电路的安装步骤和技巧，并能够独立完成安装和调试；3. 学生能够正确使用测量工具，检测电路运行状况，并及时发现问题进行维修；4. 学生具备团队协作和沟通交流的能力，遵守操作规程，确保自身和他人的安全。

照明电路安装实验报告照明电路安装实验报告摘要：本实验旨在通过照明电路的安装，探索电路的基本原理和实际应用。

通过实验，我们了解了电路的组成和连接方式，并掌握了照明电路的安装方法。

本实验还通过调试和测试，验证了电路的正常工作。

引言：照明电路是我们日常生活中常见的电路之一，它为我们提供了光线和照明条件。

了解和掌握照明电路的安装方法对于我们的日常生活和工作都具有重要意义。

通过本次实验，我们将深入了解电路的原理和应用，为今后的实际应用打下基础。

一、实验材料和设备1. 电路板2. 电线3. 开关4. 灯泡5. 电池6. 螺丝刀7. 铜线二、实验步骤1. 将电路板放置在平坦的桌面上。

2. 使用螺丝刀将开关固定在电路板上。

3. 将电线连接到开关的两个端口上。

4. 将电线连接到灯泡的两个端口上。

5. 将电线连接到电池的两个端口上。

6. 确保所有连接牢固，没有松动的地方。

三、实验结果和分析1. 打开开关，灯泡亮起，表示电路正常工作。

2. 关闭开关，灯泡熄灭，电路断开。

3. 通过实验结果可以验证电路的连接正确，电路能够正常工作。

四、实验总结通过本次实验，我们成功地安装了照明电路，并验证了电路的正常工作。

在实验过程中，我们了解了电路的基本组成和连接方式，并掌握了照明电路的安装方法。

实验结果表明，正确连接电路可以使灯泡正常工作，断开电路则使灯泡熄灭。

这些结果对于我们理解电路原理和实际应用都具有重要意义。

在今后的实际应用中，我们可以根据需要安装不同类型的照明电路，如串联电路和并联电路。

通过实验的实践，我们可以更好地理解电路的工作原理，并能够解决电路连接中的一些常见问题。

同时，我们还可以进一步探索电路的其他应用，如电路的扩展和调试等。

总之，本次实验为我们提供了一个了解和掌握照明电路安装方法的机会。

通过实验，我们不仅加深了对电路的理解，还培养了实际动手操作的能力。

这对于今后的学习和工作都具有积极的意义。

希望通过今后的实践和学习，我们能够在电路领域有更深入的研究和应用。
