照明电路安装步骤

安装简单的照明电路一、实验指导安全操作照明电路的电压是220伏，做实验时，要特别注意安全，严格遵守以下规则：1 •实验器材和导线连接后，不允许有裸露的带电金属。

2•实验中不准带电操作。

3. 安装后先自查，然后必须经教师检查同意后，才能接入电源。

照明电路器材接法照明电路常用器材有：保险盒、保险丝、拉线开关、插座、插头、灯头、绝缘导线等，认真观察它们的内部构造，知道它们的固定方法和连接方法（图1）实验时还要用到电工工具，如螺丝刀（改锥）、尖咀钳、剥线钳、测电笔、绝缘胶布等。

国①实验内容本实验要求把保险盒、开关和灯头、插座连入电路。

（图2）,连接要求如下: 1 •火线、零线要分清。

农料中小半現代远輕腰IT工程电路中的火线、零线要预先规定，如图中火线在上、零线在下，两线并排走。

实验室电源的插座，要用试电笔测出火线、零线插孔。

电路的插头和实验室电源的插座孔要对应，不能插反，保证实验电路上规定的火线与实验室电源火线相接。

2•用电器（包括电路中的插座）要跨接在火、零两线间。

一般用电器要彼此并联。

3. 开关和用电器串联。

开关控制灯泡，要串在灯泡的支路上，而且应控制火线的接通与断开。

4. 保险盒接在火线上。

保险盒保证整个电路安全用电。

要放在接入照明电源火线的最前端。

固宦夹板圈2、实验报告［实验步骤］1 •在木板上设计并画出布线路径和元件位置。

2 •把元件固定在木板上。

3. 接线。

注意开关、灯头座和插座都是从元件底下进线的4. 自检、互检。

请教师检查后接电源。

5. 试验开关控制电灯，用测电笔测插座的火线孔位置。

6. 实验结束先拔插头切断电源然后拆卸整理器材中小半現代远程腰胃工程［实验记录］记录自己操作中的体验和发现三、思考与练习1 •为什么安装照明电路时，火线一定要通过保险盒和开关进入灯座。

2•如果实验时电灯不亮，怎样检查故障？(1) 断电检查：顺序检查各导线接点是否牢固，保险丝是否完好。

(2) 测电笔检查(在教师指导下进行)。

实验4—9 普通照明电路安装【实验目的】1.掌握安全用电的基础知识及常用电工工具的使用方法。

2.了解常用照明电路器材的内部结构，掌握它们的固定和连接方法。

3.了解导线规格及电工器材的选择，学会看懂简单的照明电路。

4.掌握简单照明电路安装的一般操作规程。

【实验原理】1.常用照明电路所需器材1）照明灯目前，家庭常用的照明电光源有白炽灯、荧光灯两种，安装方式可以是吊挂式、嵌入式，也可以是吸顶式。

对于吊挂式白炽灯，在吊线盒和灯座中软线应打结；对于螺旋式灯座，应把电源中性线（零线N）接到灯头的螺旋钢圈上，把相线（火线L）经过开关接到灯头的铜片上，灯头及灯泡金属部分不得外露。

如果火线与零线位置接反，很容易造成触电事故。

吊式灯具距地面高度一般不能低于2.5米。

对于吊顶内的嵌入式大功率白炽灯应采取隔热措施，以防止长时间点灯引燃建筑材料。

白炽灯在拆换和清扫时应关闭电灯开关，注意不要触及灯泡裸露金属部分以免触电。

对于荧光灯，镇流器要与电源电压、灯管功率相配合，不可混用。

如采用电感镇流器，应将镇流器装在灯架中间，灯架距房顶要留有一定空隙，以便通风。

如采用电子镇流器，应选用质量好的产品，否则会因镇流器的原故，造成灯管过早衰老、寿命缩短。

2）开关和插座开关是通电、断电的控制设备。

灯具开关应串联在火线上，不能接在零线上。

如果开关接在零线上，在断电检修时一旦触及金属部分，也会造成触电。

图2 插座示意图图1 单联双控开关接线示意图图4-9-1 单联双控开关示意图 图4-9-2 单相三孔插座示意图开关的种类和型号较多，常见的有单联单控、单联双控、双联单控、双联双控等。

插座是一种常用的电气器具，它灵活方便，在家庭中可以为任何用电器提供电源。

插座大学物理实验235在安装时接线要有一定的排列顺序：单相两孔插座横向排列时，右孔接火线，左孔接零线。

单相三孔插座，上孔接保护接地线（PE），右孔接火线，左孔接零线。

3）导线家庭室内配电导线均要求采用绝缘导线，禁止使用裸导线。

照明电路安装基础实验步骤
宝子们，今天来唠唠照明电路安装基础实验的步骤哈。

咱得先准备好材料和工具呢。

材料就像灯泡啊、灯座、电线、开关这些。

工具呢，螺丝刀、剥线钳啥的可不能少。

拿到这些东西后，就开始动手啦。

先把灯座固定好，找个合适的地方，用螺丝刀把螺丝拧紧，就像给灯座安个小家一样。

可别小看这一步，要是没固定牢，灯座晃晃悠悠的，那可不行哦。

接着就是处理电线啦。

用剥线钳把电线两端的绝缘皮剥掉一小段，露出里面的金属丝。

这就像是给电线脱个小外套，让它能导电呢。

剥的时候要小心点，别把里面的金属丝弄断啦，不然电路就不通畅咯。

然后把剥好的电线接到灯座上。

一般灯座上都有对应的接线柱，按照说明把电线缠上去，再用螺丝刀拧紧螺丝。

这就像是给灯座和电线牵红线，让它们紧紧相连。

再来说说开关的安装。

找到合适的位置安装开关，同样用螺丝刀固定好。

然后把电线接到开关上。

这里要注意接线的顺序，可别接错啦，不然灯可能就不听话，不能正常开关了。

等这些都接好之后，就可以把灯泡拧到灯座上啦。

轻轻一转，就像给灯座戴上了一个亮晶晶的小帽子。

最后呢，把电路接到电源上。

这时候要小心触电哦。

如果前面的步骤都做对了，一合闸，灯就亮起来啦，是不是很有成就感呢？要是灯没亮，也别慌，再仔细检查一下接线有没有问题，是不是哪里松了或者接错了。

宝子们，照明电路安装基础实验其实不难，只要细心一点，按照步骤来，就能成功让小灯亮起来啦。

室内外照明系统安装工艺流程室内外照明系统安装工艺流程是确保安装工作高效进行并满足使用需求的重要环节。

本文将详细介绍室内外照明系统的安装工艺流程，以确保项目顺利完成。

一、前期准备阶段在开始实施室内外照明系统安装工艺流程之前，需要进行充分的前期准备工作。

首先，安装公司或工程团队需要根据设计图纸和相关规范要求，编制详细的安装方案，并明确所需材料、设备和人力资源。

其次，需要进行现场勘测，确认安装的空间布局和电力线路等情况，以便后续设备安装和布线。

最后，还需要与项目相关方进行沟通，明确工作进度和安装需求，确保各方的期望一致。

二、设备安装与布线在前期准备工作完成后，可以开始进行设备安装与布线工作。

根据设计方案，安装人员首先安装照明设备，如灯具、开关等，确保设备牢固稳定，并符合相关安装标准。

接下来，进行电缆布线工作，将电缆连接至照明设备和电源之间，确保电能传输正常。

在布线过程中，需要注意保证线缆整洁有序，避免纠缠和交叉，以方便后续的维护和管理工作。

三、电路连接与调试设备安装与布线完成后，需要进行电路连接与调试。

首先，将电缆与电源进行连接，确保电流能够正常供应到照明设备。

然后，对照明设备进行调试，如检查开关与灯具的配合是否协调、灯光亮度是否符合要求等。

同时，还需要进行安全测试，确保安装的照明系统符合相关电气安全标准，以保障使用者的安全。

四、系统联调与调整在进行电路连接与调试后，需要进行系统联调与调整工作。

将各个照明设备进行联调，确保各设备在同一系统内协调运行。

此外，根据现场环境和使用需求，进行照明系统的调整，如灯光亮度的调整、灯光色温的调整等，以满足使用者的视觉舒适度和使用需求。

五、安全检查与验收最后，进行安全检查与验收工作。

安装人员需要对整个照明系统进行全面的安全检查，确保设备和线路的安全可靠性，以及系统运行的正常性。

同时，还需要与项目相关方进行验收，确认系统安装工作的质量和效果是否符合要求，以便项目的后续使用和管理。

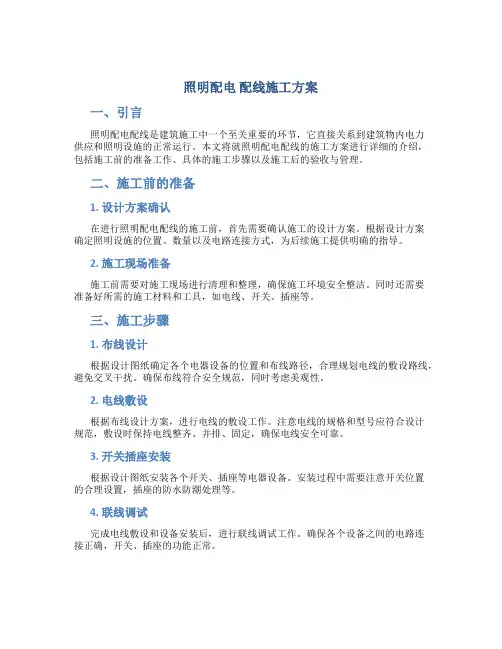

照明配电配线施工方案一、引言照明配电配线是建筑施工中一个至关重要的环节，它直接关系到建筑物内电力供应和照明设施的正常运行。

本文将就照明配电配线的施工方案进行详细的介绍，包括施工前的准备工作、具体的施工步骤以及施工后的验收与管理。

二、施工前的准备1. 设计方案确认在进行照明配电配线的施工前，首先需要确认施工的设计方案。

根据设计方案确定照明设施的位置、数量以及电路连接方式，为后续施工提供明确的指导。

2. 施工现场准备施工前需要对施工现场进行清理和整理，确保施工环境安全整洁。

同时还需要准备好所需的施工材料和工具，如电线、开关、插座等。

三、施工步骤1. 布线设计根据设计图纸确定各个电器设备的位置和布线路径，合理规划电线的敷设路线，避免交叉干扰。

确保布线符合安全规范，同时考虑美观性。

2. 电线敷设根据布线设计方案，进行电线的敷设工作。

注意电线的规格和型号应符合设计规范，敷设时保持电线整齐、并排、固定，确保电线安全可靠。

3. 开关插座安装根据设计图纸安装各个开关、插座等电器设备。

安装过程中需要注意开关位置的合理设置，插座的防水防潮处理等。

4. 联线调试完成电线敷设和设备安装后，进行联线调试工作。

确保各个设备之间的电路连接正确，开关、插座的功能正常。

四、施工后的验收与管理1. 安全验收施工完成后进行安全验收，检查电路线路是否牢固、绝缘是否合格、设备是否有安全隐患等，确保工程符合安全要求。

2. 验收记录对施工完成的项目进行验收记录，包括设计方案确认、施工过程记录、设备调试记录等，以备日后管理和维护。

3. 施工管理建立完善的施工管理制度，对施工人员进行培训和管理，确保施工过程中质量和安全。

五、结语照明配电配线施工是建筑施工中不可或缺的一环，合理的施工方案和规范的施工操作对于建筑物的电力供应和照明设施的使用至关重要。

通过本文的介绍，相信读者对照明配电配线施工方案有了更加全面的了解，能够在实际工作中更加规范和有效地进行施工操作。

简单照明电路安装方法
嘿，朋友们！今天咱就来讲讲简单照明电路安装方法。

这可是个超实用的技能哦，学会了它，你就像是掌握了点亮黑夜的魔法棒！
想象一下，你回到家，啪的一下打开自己亲手安装的电灯，那感觉多棒呀！是不是很有成就感呢？
首先呢，咱得准备好工具和材料。

像电线啦、灯泡啦、开关啦，这些都是必不可少的。

就好比战士上战场得有枪一样，咱这安装电路也得有家伙事儿呀！
然后就是布线啦。

这就像是给电路铺一条高速公路，得让电流能顺畅地跑起来。

电线可不能乱拉哦，要整整齐齐的，不然多难看呀。

而且还得注意安全，可别让电线随便露在外面，那可危险咯！
接下来就是安装开关啦。

开关就像是电路的指挥官，你让它开它就开，让它关它就关。

安装开关的时候可得细心点，螺丝要拧紧咯，不然松松垮垮的可不行。

再说说灯泡吧，这可是照明的关键呀！把灯泡拧上去的时候，可得轻点儿，别把它给弄坏了。

就像对待一个宝贝似的，小心翼翼地呵护着。

哎呀，安装照明电路其实真没那么难。

就跟搭积木似的，一块一块地拼起来。

只要你有耐心，有细心，肯定能搞定。

你说，要是晚上突然停电了，你自己就能修好电路，让家里重新亮起来，那多牛呀！别人都得羡慕你呢！
而且学会了这个，以后家里要是想换个新的灯具啥的，你都不用请别人帮忙啦，自己动手，丰衣足食嘛！
所以呀，别再犹豫啦，赶紧动手试试吧！让你的家被你亲手点亮，那感觉肯定超赞的！相信自己，你一定能行的！就这么简单的事儿，咱还能搞不定吗？加油吧！。

照明线路的安装、运行及维护范本1. 安装照明线路- 在进行照明线路的安装前，先检查安装地点的电源负载情况和线路容量，确保能满足照明需求。

- 在进行线路安装之前，先规划好线路的布局，确定线路的走向和灯具的位置。

- 使用合适的电线，根据需要选择合适的线径，确保能够承受所需的电流负载。

- 进行线路的布线，注意保持线路的整洁和美观，避免过长的线路和交叉线路的交叉干扰。

- 安装合适的开关和插座，确保能够方便地控制和管理照明设备。

2. 运行照明线路- 在线路安装完成后，先进行必要的检查和测试，确保线路连接正确，无短路和漏电现象。

- 合理安排灯具的使用时间和功率，避免超负荷运行和能源浪费。

- 定期维护和清洁灯具，确保其正常工作和延长使用寿命。

- 注意照明线路的散热问题，避免长时间高功率运行导致线路过热，影响线路寿命。

3. 维护照明线路- 定期巡检线路，检查线路连接是否松动，灯具是否正常工作。

- 定期清洁线路和灯具，清除尘垢和杂物，避免影响线路传导和灯具散热。

- 定期检测线路的电压和电流，确保其正常运行，避免过载或电压不稳定的情况。

- 及时更换损坏的灯具或线路部件，避免因损坏部件引发故障或安全隐患。

- 在进行维修或更换时，务必先切断电源，确保安全操作。

4. 范本示例- 对于安装照明线路的范本，可参考以下实例：- 本文旨在指导照明线路的安装、运行和维护，包括线路规划、布线、选择电线和开关等并根据实际情况进行适当的调整。

- 安装照明线路前，先检查电源负载情况和线路容量，确保能满足照明需求。

- 在进行线路安装前，先规划好线路的布局，确定线路的走向和灯具的位置。

- 使用合适的电线，根据需要选择合适的线径，确保能够承受所需的电流负载。

- 进行线路的布线，注意保持线路的整洁和美观，避免过长的线路和交叉线路的交叉干扰。

- 安装合适的开关和插座，确保能够方便地控制和管理照明设备。

- 在线路安装完成后，先进行必要的检查和测试，确保线路连接正确，无短路和漏电现象。

白炽灯的安装白炽灯泡可分成普通插口式和螺口式。

普通白炽灯的基本结构由灯丝、支架、引线、泡壳和灯头等几部分组成。

1.白炽灯照明电路白炽灯照明电路有两种安装电路，如图4⁃15所示。

图4⁃15a采用一灯一开关的连线方式。

在生活小区的家属楼内，根据生活照明需要，有时将两个灯泡并联，用一个开关控制，电压处处相等，分流的办法，如图4⁃15b所示。

2.白炽灯的安装（1）导线明敷安装导线明敷的优点是便于检查维修，缺点是不太美观。

目前在广大农村采用明敷布线的方法仍被普遍采用。

目前明敷布线的方法有：导线先夹入瓷夹板内固定，然后逐一装上钢精轧头，如图4⁃16a所示；其二，使用钢钉固定布线，如图4⁃16b所示。

（2）导线的暗敷安装法在墙里打槽穿管，把导线穿在管内，暗装美观，成本高，不便于维修。

3.白炽灯照明安装步骤1）相线必须经过开关再接到灯座上。

2）螺口灯座槽线经开关后，应接在灯座中心的弹片触点上，零线接在螺纹触点上。

3）软导线兼承载灯具重力时，软线一端套入吊线盒内，另一端套入灯座罩盖，两端均应在线端打结扣，以使结扣承载拉力，而导线接线处不受力，如图4⁃17所示。

4）暗开关和暗插座的安装。

暗埋的开关盒、插座盒与暗埋的电线管连通，且开关盒、插座盒的面口应与粉刷层平齐。

安装插座与开关前要先进行线管穿线。

5）明开关和明插座的安装。

土建时在墙上预埋木楔，或在墙上凿孔埋置木楔或尼龙塞，然后将穿引出导线的木台固定在墙上，最后将开关和插座固定在木台上。

6）开关的安装。

翘板式或扳把式开关，其安装高度应便于操作。

7）插座的安装。

一般明插座离地面高度为1.8m，暗插座离地面高度为0.3m，插座接线应统一要求。

4.白炽灯调光电路电路如图4⁃18所示。

220V交流电压经电容C1降压，整流桥堆AB 进行全波整流，电容C2滤波，稳压二极管稳压后变成直流电压。

光敏电阻RG白天电阻很小，向电容C3充电的脉冲信号很小，无法触发晶闸管导通，灯泡EL回路不通，灯泡EL不亮；夜幕降临时，光敏电阻的暗阻很大，向电容C3充电脉冲信号很大，可以触发晶闸管的门极，使晶闸管导通，这时继电器线圈得电，串在灯泡EL回路的继电器常开触点接通，则灯泡EL点亮。

日光灯电路的接线方法
日光灯是我们日常生活中常用的照明设备，其使用方便、效果明显。

在使用日光灯时，我们需要将它们接到电路上，以使它们正常工作。

下面，我将简要介绍一下日光灯电路的接线方法。

第一步，准备工作
在接线之前，我们需要将工具准备好。

需要的工具有：剥线钳、组合板、日光灯管及端盖等。

第二步，接线
1.首先，我们需要将电源插头插到插座上，并且确认插座的电源接线正确。

如接错了线，可能会出现漏电或者损坏设备的情况。

2.将组合板安装好并打开，将电源导线分别连接到左右两个端子上。

此时需要注意的是，L（火线）应连接到左边的端子上，N（零线）应连接到右边的端子上。

3.然后，需要将两根导线插入日光灯的两端，即在日光灯两端分别插上接线头。

此时需要将线芯剥开一部分，方便插入接线头。

然后将剥开的导线分别插入接线头里，用钳子将接线头压紧即可。

4.接下来，需要将日光灯管和端盖安装好。

首先将日光灯管安装在端盖内，注意日光灯管的两端不能碰在一起。

然后将端盖和日光灯管轻轻装到两端的导线上，回旋它们一下，使电线紧密地固定在端盖上即可。

以上就是日光灯电路接线的全部步骤。

需要注意的是，在进行接线之前，必须先断开电源，以免触电造成危险。

在插好电源插头并连接好导线后，再通电检查日光灯工作情况，确保一切正常后再使用。

总之，规范的接线操作可以让日光灯电路运行更加稳定、安全，给我们的日常生活带来更多的方便。
