项目9 家用照明电路的设计与安装

家庭照明线路设计与安装实训总结一、前言在家庭装修中，照明线路设计与安装是至关重要的一环。

合理的照明设计能够提升居室的舒适度，而正确的线路安装则关乎居民的生命财产安全。

本文将就家庭照明线路设计与安装实训进行总结，旨在帮助读者在日常生活中更好地应对相关问题。

二、家庭照明线路设计1.了解房屋结构：在进行家庭照明线路设计之前，需要对房屋结构进行充分了解，包括有无楼板、隔墙位置、门窗位置等信息。

这样才能在设计照明线路时避免破坏原有结构和装饰。

同时也需要考虑房屋的面积和功能分区，以确定照明的布局和分区调光。

2.选择合适的光源：根据房屋面积和功能分区选择合适的光源，如LED灯、节能灯等。

同时需要考虑光色温和光照度，使得照明效果更舒适并且节能环保。

3.设计照明布局：根据家庭的实际情况进行照明布局设计，包括主卧室、客厅、厨房、卫生间等区域。

合理的照明布局可以提升房屋的整体氛围，增加居住舒适度。

三、家庭照明线路安装1.购物合格的电器材料：在进行家庭照明线路安装之前，首先需要购物合格的电器材料，如导线、开关、插座等。

选择质量可靠的材料是线路安装的基础，也是保障家庭用电安全的重要步骤。

2.合理规划线路布局：在进行线路安装时，需要根据照明布局设计合理规划线路布局。

避免线路交叉、搭接或者过长过短，确保线路布局的整洁和安全。

3.遵循安全操作规范：在进行线路安装时，必须严格遵守安全操作规范，如佩戴绝缘手套、使用绝缘工具、断电操作等。

确保安装过程中不会发生安全事故。

4.测量和检验：上线路安装完成后，需要进行电路测量和线路检验，确保线路的正常使用和安全可靠。

四、家庭照明线路设计与安装实训总结1. 照明线路设计与安装是家庭装修中的重要环节，要合理布局和选择光源，提升生活舒适度。

2. 线路安装需要购物合格的电器材料，合理规划线路布局，遵循安全操作规范，并进行测量和检验。

3. 实践中需要严格遵守相关安全规范，确保操作过程中不会发生安全事故，保障家庭用电安全。

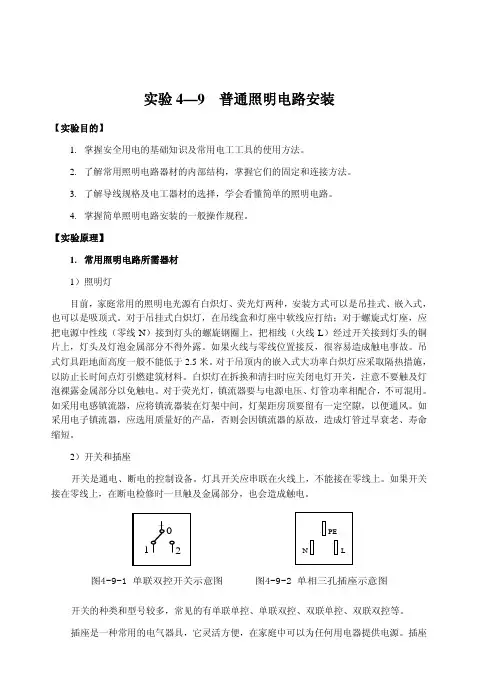

实验4—9 普通照明电路安装【实验目的】1.掌握安全用电的基础知识及常用电工工具的使用方法。

2.了解常用照明电路器材的内部结构，掌握它们的固定和连接方法。

3.了解导线规格及电工器材的选择，学会看懂简单的照明电路。

4.掌握简单照明电路安装的一般操作规程。

【实验原理】1.常用照明电路所需器材1）照明灯目前，家庭常用的照明电光源有白炽灯、荧光灯两种，安装方式可以是吊挂式、嵌入式，也可以是吸顶式。

对于吊挂式白炽灯，在吊线盒和灯座中软线应打结；对于螺旋式灯座，应把电源中性线（零线N）接到灯头的螺旋钢圈上，把相线（火线L）经过开关接到灯头的铜片上，灯头及灯泡金属部分不得外露。

如果火线与零线位置接反，很容易造成触电事故。

吊式灯具距地面高度一般不能低于2.5米。

对于吊顶内的嵌入式大功率白炽灯应采取隔热措施，以防止长时间点灯引燃建筑材料。

白炽灯在拆换和清扫时应关闭电灯开关，注意不要触及灯泡裸露金属部分以免触电。

对于荧光灯，镇流器要与电源电压、灯管功率相配合，不可混用。

如采用电感镇流器，应将镇流器装在灯架中间，灯架距房顶要留有一定空隙，以便通风。

如采用电子镇流器，应选用质量好的产品，否则会因镇流器的原故，造成灯管过早衰老、寿命缩短。

2）开关和插座开关是通电、断电的控制设备。

灯具开关应串联在火线上，不能接在零线上。

如果开关接在零线上，在断电检修时一旦触及金属部分，也会造成触电。

图2 插座示意图图1 单联双控开关接线示意图图4-9-1 单联双控开关示意图 图4-9-2 单相三孔插座示意图开关的种类和型号较多，常见的有单联单控、单联双控、双联单控、双联双控等。

插座是一种常用的电气器具，它灵活方便，在家庭中可以为任何用电器提供电源。

插座大学物理实验235在安装时接线要有一定的排列顺序：单相两孔插座横向排列时，右孔接火线，左孔接零线。

单相三孔插座，上孔接保护接地线（PE），右孔接火线，左孔接零线。

3）导线家庭室内配电导线均要求采用绝缘导线，禁止使用裸导线。

3、布线：布线一般采用线管暗埋的方式。

线管有冷弯管和PVC管两种，冷弯管可以弯曲而不断裂，是布线的最好选择，因为它的转角是有弧度的，线可以随时更换，而不用开墙。

4、弯管：冷弯管要用弯管工具，弧度应该是线管直径的10倍，这样穿线或拆线，才能顺利。

5、布线要遵循的原则布线原则（1）如下图：强弱电的间距要在30-50公分，因为强电会干扰你的电视和电话；布线原则（2）如下图：强弱电更不能同穿一根管内；布线原则（3）如下图：管内导线总截面面积要小于保护管截面面积的40%，比如20管内最多穿4根2.5平方的线；布线原则（4）如下图：长距离的线管尽量用整管；布线原则（5）如下图：线管如果需要连接，要用接头，接头和管要用胶粘好；布线原则（6）如下图：如果有线管在地面上，应立即保护起来，防止踩裂，影响以后的检修；布线原则（7）如下图：当布线长度超过15米或中间有3个弯曲时，在中间应该加装一个接线盒，因为拆装电线时，太长或弯曲多了，线从穿线管过不去；布线原则（8）如下图：一般情况下，电线线路要和暖气、煤气管道相距40公分以上；布线原则（9）如下图：一般情况下，空调插座安装离地2米以上；布线原则（10）如下图：没有特别要求的前提下，插座安装应该离地30公分高度；布线原则（11）如下图：开关、插座面对面板，应该左侧零线，右侧火线；布线原则（12）如下图：家庭装修中，电线只能并头连接，绝对不是我们平时随便一接就OK那么简单；布线原则（13）如下图：接头处采用按压，必须要结实牢固；布线原则（14）如下图：接好的线，要立即用绝缘胶布包好；布线原则（15）如下图：在装修过程中，如果确定了火线、零线、地线的颜色，任何时候，颜色都不能用混了；布线原则（16）如下图：家里不同区域的照明、插座、空调、热水器等电路都要分开分组布线；一旦哪路需要断电检修时，不影响其他电器的正常使用；布线原则（17）：很关键的在做完电路后，一定要让施工方给你一份电路布置图，一旦以后要检修或墙面修整或在墙上打钉子，防止电线被打坏。

《安装房屋照明电路》作业设计方案一、设计背景随着社会的发展，人们对居住环境的要求也越来越高，照明电路作为房屋的重要组成部分，不仅影响到居住舒适度，还干系到家庭成员的生活质量。

因此，设计一个合理、安全、节能的照明电路方案对于房屋的装修至关重要。

二、设计目标1. 确保照明电路的安全性，避免电路过载、短路等安全隐患；2. 实现照明电路的合理布局，保证各个区域的照明效果均衡；3. 提高照明电路的节能性，减少能源浪费；4. 保证照明电路的稳定性，避免频繁故障。

三、设计方案1. 照明电路布局根据房屋的结构和功能分区，将照明电路分为主卧室、客厅、厨房、卫生间等区域，每个区域设置独立的开关控制，方便居民根据需要进行照明调节。

2. 电路容量设计根据各个区域的照明需求，计算每个区域的照明灯具功率总和，再根据灯具的数量和功率确定每个区域的电路容量，确保电路不会过载。

3. 电线选材选择优质的导线和绝缘材料，确保电路的导电性和耐用性，避免因电线老化或损坏引起的安全隐患。

4. 接地设计在电路中设置接地线，将金属部件和设备接地，减少电气设备故障时的电击风险，提高电路的安全性。

5. 节能设计采用LED灯具替代传统白炽灯，LED灯具具有节能、寿命长等优点，减少能源消耗，降低居民的用电成本。

6. 安全珍爱在电路中设置过载珍爱器、漏电珍爱器等安全装置，一旦发生电路故障，及时切断电源，珍爱居民的生命财产安全。

四、实施步骤1. 测量房屋各个区域的照明需求，确定每个区域的照明灯具种类和数量；2. 计算每个区域的照明灯具功率总和，确定每个区域的电路容量；3. 选择合适的导线和绝缘材料，设计电路布局和接地方案；4. 安装LED灯具，设置独立的开关控制，保证各个区域的照明效果均衡；5. 安装过载珍爱器、漏电珍爱器等安全装置，保障电路的安全性；6. 完成照明电路的调试和检测，确保电路稳定运行。

五、总结通过本次照明电路的设计方案，不仅实现了照明效果的均衡和节能，还提高了电路的安全性和稳定性，为居民提供了一个舒适、安全的居住环境。

项目9家用照明电路的设计与安装任务9.2 家庭用电线路的安装【任务目的】将设计好的电路安装到具体的房屋中去，实现生产生活的需要。

【任务内容】。

任务训练1一个开关控制一盏灯电路的安装1.训练目的：在模拟电工板上按照控制原理安装电路，完成电路的安装。

2.训练内容：〔1〕插座的安装。

〔2〕导线的连接。

〔3〕开关的安装。

3.训练方案：两个学生组成一个小组，三个小组挑选一名组长，每个学生均要单独完成控制线路的安装。

组长负责组织对组员的学习情况的具体情况进行检查并组织讨论，完成任务后对每个组员的作品做出评价。

【注意事项】1.一般照明应采用不超过250V的对地电压。

2.照明灯须用安全电压时，应采用一、二次线圈分开的变压器，不许用自耦变压器。

3.行灯必须带有绝缘手柄及保护网罩，禁止采用一般灯口，手柄处的导线应加绝缘套管保护。

4.各种照明灯，根据工作需要应有一定形式的聚光设备，不得用纸片、铁片等代替，更不准用金属丝在灯口处捆绑。

5.安装户外照明灯时，如其高度低于3m，应加保护装置，同时应尽量防止风吹而引起摇动。

知识链接1常用照明电路安装1.灯具的安装〔1〕灯具的安装要求1〕白炽灯、日光灯等电灯吊线应用截面不小于2的绝缘软线。

2〕照明每一回路配线容量不得大于2kW 。

3〕螺口灯头的安装，在灯泡装上后，灯泡的金属螺口不应外露，且应接在零线上。

4〕照明220V 灯具的高度应符合以下要求： ①潮湿、危险场所及户外不低于。

②生产车间、办公室、商店、住房等一般不应低于2m 。

③灯具低于上述高度，而又无安全措施的车间照明以及行灯，机床局部照明灯应使用36V 以下的安全电压。

④露天照明装置应采用防水器材，高度低于2m 应加防护措施，以防意外触电。

⑤碘钨灯、太阳灯等特殊照明设备，应单独分路供电；不得装设在易燃、易爆物品的场所。

⑥在有易燃、易爆、潮湿气体的场所，照明设施应采用防爆式、防潮式装置。

〔2〕灯座〔灯头〕的安装方法灯头安装控制线路是中心头接火线，螺口接零线。

家用照明电路设计安装与调试设计方案为了设计、安装和调试家用照明电路，我们需要考虑以下几个方面：1.电路设计：1.1根据家庭的照明需求，确定电路的数量和布局。

一般来说，我们可以根据房间的功能和大小划分不同的照明区域，然后设计相应的照明电路。

1.2确定每个照明电路的负载和功率。

根据所选择的照明设备和灯具的功率要求，计算每个电路的总负载。

1.3选择正确的电线规格。

根据每个电路的负载和距离，选择适当的电线和电线规格以满足安全和电压降的要求。

1.4设计并安装合适的开关和插座。

根据需要，安装开关和插座以实现灯光的控制和灯具的供电。

2.安装电路：2.1确定好每个电路的布局和电线的路径。

在设计电路布局时，考虑到电线的长度和走线路径，以减少电线的浪费和电压降的问题。

2.2安装电线和相关配件，如插座、开关盒、接线盒等。

确保所有电线和配件都牢固地安装，并与电源主线连接正确。

2.3进行线路测试。

在将电线连接到电源之前，进行基本的线路测试，以确保电线和配件没有损坏，并且能够正常工作。

3.调试电路：3.1连接灯具和其他照明设备。

按照设计方案，将灯具和其他照明设备连接到相应的电路上，并检查它们是否能够正常工作。

3.2进行开关和插座的调试。

测试每个开关和插座，确保它们能够正常控制灯光和供电设备。

3.3检查电线和配件的安全性。

检查所有电线和配件的接触是否安全，是否存在漏电、短路等安全隐患。

3.4测试整个电路系统。

通过打开和关闭所有的灯光和插座，测试整个电路系统的可靠性和稳定性。

为了有效地设计、安装和调试家用照明电路，我们还需要做到以下几点：1.遵守安全规范。

在设计和安装过程中，要遵守电气安全规范，使用符合标准的电线、插座和配件，并确保所有的电气工作都在断电的情况下进行。

2.注意负载平衡。

在设计电路时，要合理分配负载，避免过度加载一些电路，以防止电路过载和火灾等安全问题。

3.考虑节能因素。

在选择照明设备和灯具时，要选择节能型产品，以降低家庭用电量和能源消耗。

室内照明线路的设计安装及检修1.照明需求：首先要确定照明需求，包括各个房间或区域的照明强度、灯具的数量和类型等。

可以根据房间的功能和使用情况来确定照明需求，比如客厅需要较亮的照明，卧室需要柔和的照明。

2.电源容量：根据照明需求确定每个房间或区域所需的电源容量。

一般来说，室内照明线路的负载不宜超过电线的额定负荷，以确保线路的安全运行。

3.线路布置：根据房间的布局和功能，设计合理的线路布置。

布置线路时要尽量避免线路交叉和过长，以减少线路损耗和故障的发生。

4.灯具选择：根据照明需求选择合适的灯具。

灯具的功率和亮度应与电源容量相匹配，同时要考虑灯具的能效和寿命。

1.布线：根据设计要求，在墙壁或天花板上进行电线的布线，确保每个灯具都有电源连接。

2.连接：将灯具和电线进行连接，根据电线颜色进行正确的连接。

3.安装开关：安装开关和插座，确保开关与灯具能够正常控制。

4.灯具安装：安装灯具，注意灯具的安装位置和角度，确保照明效果满足需求。

1.定期检查：定期检查室内照明线路的连接是否正常，灯具是否正常工作。

特别是灯泡和灯管的寿命较短，需要定期更换。

2.线路故障排查：如果出现照明线路故障，需要进行排查。

可以先检查开关和插座是否损坏，再进行线路的检查。

3.安全注意：在检修时要注意安全，切断电源后再进行操作。

如果遇到复杂的故障，最好请专业人士进行维修。

总结起来，室内照明线路的设计、安装和检修需要考虑照明需求、电源容量、线路布置和灯具选择等因素。

在安装和检修时，要按照正确的步骤进行操作，并注意安全。

定期检查和及时处理线路故障，可以确保室内照明线路的正常运行。

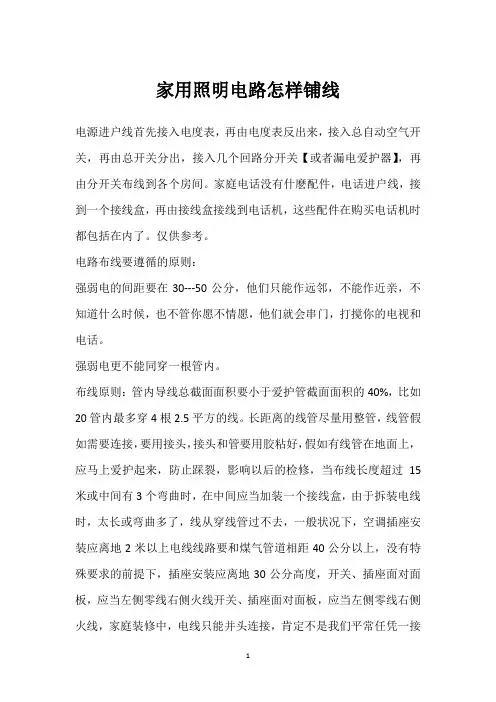

家用照明电路怎样铺线电源进户线首先接入电度表，再由电度表反出来，接入总自动空气开关，再由总开关分出，接入几个回路分开关【或者漏电爱护器】，再由分开关布线到各个房间。

家庭电话没有什麽配件，电话进户线，接到一个接线盒，再由接线盒接线到电话机，这些配件在购买电话机时都包括在内了。

仅供参考。

电路布线要遵循的原则：强弱电的间距要在30---50公分，他们只能作远邻，不能作近亲，不知道什么时候，也不管你愿不情愿，他们就会串门，打搅你的电视和电话。

强弱电更不能同穿一根管内。

布线原则：管内导线总截面面积要小于爱护管截面面积的40%，比如20管内最多穿4根2.5平方的线。

长距离的线管尽量用整管，线管假如需要连接，要用接头，接头和管要用胶粘好，假如有线管在地面上，应马上爱护起来，防止踩裂，影响以后的检修，当布线长度超过15米或中间有3个弯曲时，在中间应当加装一个接线盒，由于拆装电线时，太长或弯曲多了，线从穿线管过不去，一般状况下，空调插座安装应离地2米以上电线线路要和煤气管道相距40公分以上，没有特殊要求的前提下，插座安装应离地30公分高度，开关、插座面对面板，应当左侧零线右侧火线开关、插座面对面板，应当左侧零线右侧火线，家庭装修中，电线只能并头连接，肯定不是我们平常任凭一接就OK那么简洁，接头处采纳按压接线法，必需要牢固坚固，接好的线，要马上用绝缘胶布包好，你家装修过程中，假如确定了火线、零线、地线的颜色，那么任何时候，颜色都不能用混了，要不，有好看的了，家里不同区域的照明、插座、空调、热水器等电路都要分开分组布线，一旦哪部分需要断电检修时，不影响其他电器的正常使用，很关键的，在做完电路后，肯定要让施工方给你作一份电路布置图，一旦以后要检修或墙面修整或在墙上打钉子，防止电线被打坏。

家用照明布线的做法：照明和一般插座，选BV2.5平方铜塑线，厨房插座和卫生间热水器插座采纳6平方。

布线时，要有线管，PVC就可以。

每个插座必需有接地线，有吊灯的话，吊灯也要布上接地。

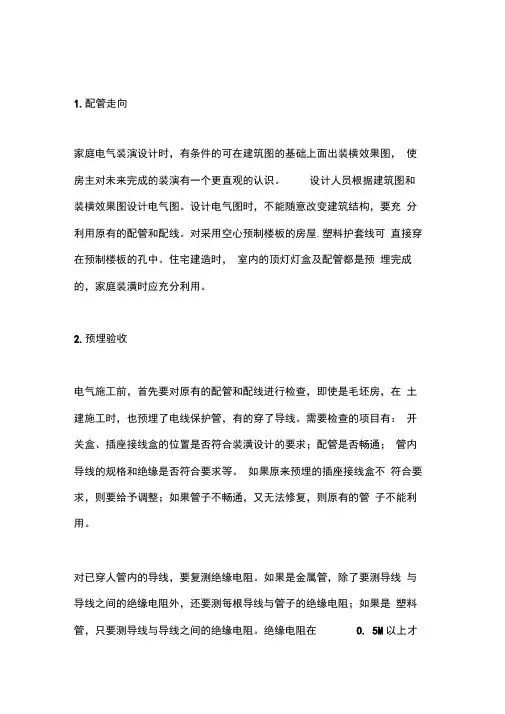

1.配管走向家庭电气装演设计时，有条件的可在建筑图的基础上面出装横效果图，使房主对未来完成的装演有一个更直观的认识。

设计人员根据建筑图和装横效果图设计电气图。

设计电气图时，不能随意改变建筑结构，要充分利用原有的配管和配线。

对采用空心预制楼板的房屋.塑料护套线可直接穿在预制楼板的孔中。

住宅建造时，室内的顶灯灯盒及配管都是预埋完成的，家庭装潢时应充分利用。

2.预埋验收电气施工前，首先要对原有的配管和配线进行检查，即使是毛坯房，在土建施工时，也预埋了电线保护管，有的穿了导线。

需要检查的项目有：开关盒、插座接线盒的位置是否符合装潢设计的要求；配管是否畅通；管内导线的规格和绝缘是否符合要求等。

如果原来预埋的插座接线盒不符合要求，则要给予调整；如果管子不畅通，又无法修复，则原有的管子不能利用。

对已穿人管内的导线，要复测绝缘电阻。

如果是金属管，除了要测导线与导线之间的绝缘电阻外，还要测每根导线与管子的绝缘电阻；如果是塑料管，只要测导线与导线之间的绝缘电阻。

绝缘电阻在O. 5M以上才合格，若绝缘不合格，则此导线不能用，要调换。

3.管径选择电线保护管的管径选择是根据管内导线包括绝缘层在内的总截面积不应大于管子内空截面积的40 %而决定的。

4.敷设上海市《住宅建筑设计标准》(BJ08 —20—98)第7. O 14规定：电源、电话、电视线路应采用阻燃型塑料管暗敷。

在家庭装潢中，把导线直接敷设在墙内是不允许的。

大多数家庭在客厅或卧室内有护墙板，塑料护套线能否直接敷设在护墙板内?从安全角度考虑也是不允许的。

因为家庭装横用的护墙板通常未涂防火涂料，直接敷设在护墙板内的导线，一旦导线因故障发热，引起燃烧，护墙板本身就是引燃物，会使火灾扩大。

因此导线敷设在护墙板内也应有电线保护管保护。

家庭装潢中，导线可明敷也可暗敷，从美观角度考虑，绝大多数家庭采取暗敷。

用阻燃型塑料管作为电线保护管是家庭装演中推荐的方法。

阻燃型塑料管可暗敷.也可在吊顶内明敷。

照明线路及安装要求照明线路是指用于供电给照明设备的电力线路。

在家庭、商业建筑、工业厂房等各类场所，照明线路是建筑电气系统的重要部分。

正确的照明线路设计和安装能够保证电力的供应稳定性，延长照明设备的使用寿命，提高照明的效果和效率。

一、照明线路的分类照明线路可以按照电压等级分类。

一般来说，低压照明线路包括额定电压低于380V的照明电路，而高压照明线路则包括额定电压高于380V的照明电路。

低压照明线路用于家庭、商业建筑等场所，采用的是220V或者110V的电压；而高压照明线路用于工业厂房、停车场等大型场所，采用的是380V或者更高电压。

照明线路还可以按照回路的数量分类。

单回路照明线路指的是一个回路只连接一个或少量照明装置，而多回路照明线路指的是一个回路连接多个照明装置。

二、照明线路的设计要求1.电源容量要合理：要根据需要供应的照明装置功率和数量来确定电源容量。

一般来说，每平方米的照明装置功率不应超过20W，同时要考虑峰值负荷和照明装置的启动电流。

2.线路布置要合理：线路要布置在易于维修和更换的位置，并且要避免与其他电气设备、水管等交叉。

3.线路长度要合适：线路长度过长会导致线路电阻增加，功率损耗增加，所以要尽量控制线路长度。

4.绝缘要可靠：照明线路要有良好的绝缘性能，以防止漏电等安全事故的发生。

线路绝缘要符合国家标准要求。

5.线缆选择要正确：要根据线路负荷和环境条件选择合适的线缆，以保证线路的安全性和可靠性。

常用的线缆有VVRP、VV、RV等。

6.线路的环境要求：照明线路的安装要注意防水、防腐蚀等要求，以确保线路的可靠性和使用寿命。

三、照明线路的安装要求1.线路敷设要规范：线路敷设要按照图纸和设计要求进行，严禁乱拉乱绕，要保持线路路径的一致性和美观性。

2.导管设置要合理：要根据线路负荷和线缆的数量选择合适的导管，并按照规定的安装要求进行设置。

3.线缆连接要牢固：照明线路的连接处要注意固定牢固，采用合适的连接方法，避免接触阻力过大和接触不良引起的火灾等事故。

家庭照明电路的设计与装接新买了一套房子需要装修，房地产商只给了一张建筑平面图；需要设计家庭照明电路，准备给这套房子供电。

1.相关资料①照明客户选配电能表计算公式：I=P/U 总电流（单位：A）=全部家电的额定总功率（单位：W）÷额定电压（单位：V）*(乘以）过电压的安全系数。

②过电压的安全系数取1.2~1.3③照明客户选配电能时，应根据该用户的负载电流不大于电能表的75%，但不得小于电能表允许误差规定的最小负载电流的原则来选择。

④室内电气及功率参数房间所用元器件客厅配电箱1套，吊灯1盏125W，日光灯1组（8个（25w/个），空调1台(1.5匹3486W)，电扇1台(66W），电视1个(300W)，电话1个(5W) ，冰箱1台（200W)，插座6个，空调插座1个卧室1 日光灯1组（6个（25w/个），插座3个，空调插座1个台灯1(60W )空调1(1.5匹3486W)卧室2 同卧室1卫生间防水灯1盏（20W），电吹风1个（1000W)，热水器1台（2000W )，洗衣机1台（300W)，插座1个，热水器插座一个厨房防水灯1(20W)，电磁炉1(2000W)，电烤箱1（2000W），电饭锅1（700W），插座3个书房日光灯1个（25w），台灯1个(60W)，笔记本(70W)下面列举一点常用BV、BVV、BVVB型电线在空气中的最大载流量：导体标称截面允许截流量（A）（mm2）单芯电缆二芯电缆三芯电缆1.5 23 20 182.5 30 25 214 39 33 286 50 43 3610 69 59 51例如计算自家总用电量：选购电度表前，需要把你家中所用用电电器的功率加起来，比如，电视机65W+电冰箱93W+洗衣机150W+白炽灯4只共160W+电熨斗300W+空调1800W=2568W,选购电能表时，要使电能表允许的最大功率大于你家中所有用电器的总功率（如上面算出的2568W），而且还应留有适当的余量。

万家灯火,设计并安装房间的照明电路科学作业摘要：1.照明电路的重要性2.设计照明电路的步骤3.安装照明电路的注意事项4.照明电路的维护与安全正文：万家灯火，照明电路在房间设计中占据着举足轻重的地位。

合理的设计和安装照明电路，不仅可以美化居住环境，提高生活品质，还能保障家庭安全。

本文将为您详细解析如何设计并安装房间的照明电路。

一、照明电路的重要性照明电路是房屋建筑中不可或缺的部分。

它为我们的生活带来了光明，使我们的生活更加便捷。

优质的照明电路设计不仅可以保证照明效果，还能节约能源，降低用电成本。

二、设计照明电路的步骤1.了解房屋结构：在设计照明电路前，首先要了解房屋的布局、空间大小和功能划分，以便合理配置照明设备。

2.选择照明电器：根据房间功能和需求，选择合适的照明电器，如吸顶灯、吊灯、台灯等。

3.设计电路布局：根据房屋结构和照明需求，规划电路布局，包括开关、插座、灯具的位置等。

4.选择电线电缆：根据电路负荷能力，选择合适规格的电线电缆。

5.设计配电系统：包括总开关、分路开关、保护装置等。

三、安装照明电路的注意事项1.安装前，确保电气产品合格、齐全，如电线、电缆、开关、灯具等。

2.严格按照电路图进行施工，遵循安全操作规程。

3.电线电缆应埋设在天花板、墙壁等隐蔽处，避免暴露在外。

4.接线时，确保接头牢固、绝缘良好，防止漏电。

5.安装完毕后，进行电路检查，确保照明设备正常运行。

四、照明电路的维护与安全1.定期检查照明设备，发现损坏、老化等问题及时更换。

2.避免在照明电路附近放置易燃易爆物品，确保消防安全。

3.教育家庭成员正确使用照明设备，防止误操作导致安全事故。

4.遇到雷电、暴雨等极端天气，及时关闭照明设备，确保人身安全。

通过以上四个方面的讲解，相信大家对如何设计并安装房间的照明电路有了更为清晰的认识。

在实际操作过程中，一定要遵循安全规范，确保照明电路的可靠性和安全性。

照明系统设计与安装照明是现代生活中不可或缺的一部分，它不仅为我们提供光线，使我们能够看清周围的环境，同时还能为场所营造出合适的氛围。

本文将探讨照明系统的设计与安装，旨在帮助读者了解如何打造高效、舒适的照明环境。

一、照明系统设计1.1 光源选择在进行照明系统设计之前，我们首先需要选择合适的光源。

常见的光源有白炽灯、荧光灯、LED等。

白炽灯虽然价格低廉，但能耗高且寿命短，逐渐被其他更节能的光源所替代。

荧光灯具有较高的能效和寿命，是许多室内照明场所的首选。

然而，当前最流行的光源是LED。

LED灯具具有低能耗、寿命长、调光性能好等优点，被广泛应用于各种照明系统中。

1.2 照明亮度和色温除了光源选择外，照明系统设计还需要考虑照明亮度和色温。

亮度的选择应根据实际需要进行，一般室内照明的亮度范围为200-500勒克斯。

色温是指光源的冷暖程度，常见的色温有暖白色（2700K-3500K）、自然白色（4000K-4500K）和冷白色（5000K-6500K）。

根据不同场所和需求，选择适合的色温可以为用户提供更舒适的照明效果。

1.3 照明布局好的照明设计应该考虑到不同场所的功能和需求，并合理布局灯具。

根据实际情况，将灯具分为主照明、辅助照明和装饰照明三种类型。

主照明应提供基本照明，辅助照明用于补充主照明，而装饰照明则用于营造独特的氛围。

通过合理配置这三种照明，可以实现不同场所的照明需求。

二、照明系统安装2.1 安全规范照明系统的安装需要遵循相关的安全规范。

首先，确保电源的安全可靠，采用合适的电线规格，并避免过载。

其次，合理安装灯具，保证固定牢固，避免安装在易燃材料附近。

此外，还要注意防水、防尘等特殊环境对照明系统的要求。

2.2 照明控制照明系统的安装还需要考虑照明控制方式。

常见的控制方式有开关、调光开关和无线遥控。

开关是最简单的控制方式，适用于只需进行开关操作的场所。

调光开关可以根据实际需求调整亮度，适用于需要灯光调节的场所。

家用照明系统的设计与安装姓名：学号：班级：01 组员：一、实验目的1、自主设计室内照明电路系统，并安装与测试。

2、进一步锻炼学生的设计能力和动手能力，使理论知识和实践进行有效地结合。

二、可选实验设备1、电度表；2、32A空气开关；3、1.5mm多股或单股导线若干；4、8位开关一个；5、30W日光灯2只；6、日光灯座2对；7、30W日光灯镇流器1只；8、日光灯启辉器；9、30W日光灯电子镇流器1只；10、15~40W螺口灯泡3只；11、螺口灯泡3只；12、小号线卡若干；13、5A熔断器1套（3只）；14、3*12自攻螺钉若干；15、数字万用表、电流表各1只；16、单相功率表；17、黑胶三、实验要求1、根据实验材料清单列出的器材自主设计室内照明电路系统的方案，画出相关电路图。

2、设计要求：1）单相电源通过单相电度表进入用户后，设置一单相空气开关控制进户电源；2）照明电路负载应包括普通镇流器日光灯、电子镇流器日光灯、三组（每组2只）普通灯泡；3）普通镇流器日光灯和电子镇流器日光灯应设计2个开关分别控制；4）普通灯泡应设计6个开关分别控制；5）室内照明系统应包括熔断器；6）考虑好如何方便的接入电流表、电压表、功率表。

3、测试各组负载的电压、电流、功率，及总电压、总电流、总功率，自拟记录表。

4、现场安装，接线无误后接通电源，进行实验，测试数据记录于表格中。

5、测试完成，照相记录，拆卸相关电路，整理现场后方可离开。

三、实验内容与电路图1、按照实验要求画出电路图如图（1）所示。

（1）2、根据电路图连接实验器材，进行实验，实验结果如图（2）所示。

（见附图）四、实验步骤（1）、按相关电路图及原理接好电路，接线时裸露的线头用胶布粘严密，避免通电时发生触电事故；接线后经老师检查后通电。

（2）、仅让普通镇流器工作时，测出此时的功率表和电流表示数。

（3）、仅让电子镇流器工作时，测出此时的功率表和电流表示数。

记入表中。

（4）、仅让6个普通白炽灯工作时，测出此时的功率表和电流表示数。

照明电路的安装方法与实施摘要: 照明电路是装修前的必备项目，也是整个电气安装中非常重要的一项，可以说照明电路的安装是否科学合理，关系到未来的生活幸福。

设备、电线、开关等低压设备要合理选择，正确安装和部署，线路设备要可靠，让用户充分享受便利，获得良好的使用感受。

以上这些问题不做详细规划后续将带来不尽的苦恼，本文将详细介绍家庭照明系统的安装方法和施工技术。

关键词: 照明电路；电器；安装；接线；调试引言接线前应将导线拉直，接线应遵循横平竖直原则，角部严格安装在一条直线上，接线时尽量减少交叉，左零右火原则；布线应从上到下，先串联和后并联，布线要到位，无漏铜。

应按规定的颜色选择电线。

照明电路的组成包括引入外部电源、功率计、漏电保护器、熔断器、插座、灯具、开关装置、各种电线及附件，具体部署必须按照以下规则进行:1 家庭照明电路组成部分的功能和安装要求家用照明电路的部件主要有电能表、闸刀开关、空气开关、导体（包括火线和零线）、熔断器、灯开关、插座。

1.1 电能表电能表的作用是测量电路所消耗的能量和单位能量值，即度或千瓦时，常见的有机械感应电表和电子电表。

安装电能表时，进户电源线应在允许范围内，线径越大越好，如果可能，建议使用单相电缆。

电能表不得安装在下列条件，易燃易爆危险场所；腐蚀性气体或高温场所；受磁场和灰尘影响的区域。

1.2 闸刀闸刀开关是一种手动配电装置，主要用于隔离电源或手动断开和接通直流开关电路，也可用于很少接通和断开低于额定电流的负载，如小型电机、电炉等。

闸刀开关最经济，技术指标低，闸刀开关又称“开式负荷开关”。

使用闸刀开关时，确保垂直安装在控制面板或配电盘上，不能随意搁置；进线底座应在上方，不得与出线底座搞反，否则更换熔丝时会引起触电；更换熔丝时，先拉开闸刀，更换与原熔丝规格相同的新熔丝，同时避免新熔丝爆裂造成机械损坏；如果胶盖瓷架损坏或胶盖丢失，为安全起见，闸刀开关不能再使用。

1.3 漏电开关漏电保护的主要作用是解决漏电问题（从相线出来的电流量和从中性线回来的电流量）。
