火力发电厂生产流程介绍PPT精选文档

  • 格式：ppt
  • 大小：40.94 MB
  • 文档页数：46

下载文档原格式

  / 46

合集下载

火力发电厂的生产过程( 42页)PPT课件

火力发电厂的生产过程( 42页)PPT课件


一 发电的实质
实质
• 转动机械带动发电机发电 • 发电机如何发电？
2020/11/4
• 我国与部分国家规定家庭电路的电压使用 标准为220v 50Hz ，即家庭用电电压为 220v。至于50Hz是指发电机的转子每秒钟 转过50圈，则电流每秒钟来回变化50次， 0.02s波动一次。
2020/11/4
2020/11/4
1.锅炉
• 锅炉是火力发电厂中主要设备之一。它的 作用是使燃料在炉膛中燃烧放热，并将热 量传给工质，以产生一定压力和温度的蒸 汽，供汽轮发电机组发电。
• 由炉膛、烟道、汽水系统（其中包括受热 面、汽包、联箱和连接管道）以及炉墙和 构架等部分组成的整体，称为“锅炉本体 ”。
2020/11/4
2020/11/4
凝汽式火电厂生产过程示意图
2020/11/4
火力发电厂中的能量转化
• 在锅炉中燃料的化学能转化为蒸汽的热能 • 在汽轮机中蒸汽的热能转化为机械能 • 在发电机中机械能转化为电能。 • 进行能量转换的主要设备——锅炉、汽轮
机、发电机，被称为火力发电厂的三大主 机。
2020/11/4
•省煤器
•一次汽水流程
•自给水管路出来的水由炉侧一端进入位于尾部竖井后烟道下 部的省煤器入口集箱中部两个引入口，水流经水平布置的省煤 器蛇形管后由叉型管引出省煤器吊挂管至顶棚以上的省煤器出 口集箱。由省煤器出口集箱两端引出集中下水管进入位于锅炉 左右两侧的集中下降管分配头，再通过下水连接管进入螺旋水 冷壁入口集箱。工质经螺旋水冷壁管、螺旋水冷壁出口集箱、 混合集箱、垂直水冷壁入口集箱、垂直水冷壁管、垂直水冷壁 出口集箱后进入水冷壁出口混合集箱汇集，经引入管引入汽水 分离器进行汽水分离。循环运行时从分离器分离出来的水从下 部排进储水罐，蒸汽则依次经顶棚管、后竖井/水平烟道包墙、 低温过热器、屏过和高温过热器。转直流运行后水冷壁出口工 质已经全部汽化，汽水分离器仅作为通道用。
火力发电厂生产流程介绍PPT课件

火力发电厂生产流程介绍PPT课件

• 目前大型火力发电厂广泛采用的典型输煤系统一般由 卸煤系统、储煤系统、破碎及筛分系统、上煤系统、 输煤控制系统以及输煤系统的辅助设备六部分组成。
• 厂外运煤方式主要有铁路火车运煤、公路汽车运煤、 水路船舶运煤、长距离带式输送机运煤、管道运煤等。
• 露天煤场
输煤系统
• 封闭煤场
输煤系统
• 斗轮机
• 但是电力不是天然能源，必须由其他能源转换而成。大规模 的电能生产一般在电站中进行。目前的发电方式主要有火力 发电、水力发电、核能发电和新能源发电等。对于我国来说 火力发电是目前主要的发电方式，占发电总量的70％左右。
火力发电厂分类
1.按燃料分类： 燃煤发电厂 (煤) 燃油发电厂 (石油提取了汽油、煤油、柴油后的渣油) 燃气发电厂 (天然气、煤气等) 余热发电厂 (工业余热、垃圾或工业废料) 生物发电厂 (桔杆、生物肥料) 2.按原动机分类： 凝汽式汽轮机发电厂 燃汽轮机发电厂 内燃机发电厂 蒸汽-燃汽轮机发电厂 3.按供出能源分类： 凝汽式汽轮机发电厂 (只供电) 热电厂 (同时供电和供热)
输煤系统
• 输煤栈桥
输煤系统
水处理系统
• 发电厂水处理系统主要包括： • 凝汽器冷却水或冷却塔补给水(循环供水)
汽轮机凝结水精处理系统 锅炉补给水(化学水处理) 锅内水处理（加药，使锅内结垢软化或溶解，通过锅 炉排污排出，还要调节锅水pH值。） • 工业冷却水(其他冷却器和转动机械的轴承冷却水) • 生活/消防用水 • 疏水和生产回水处理（含腐蚀产物和油，一般采用过 滤方法回收） • 废水处理
汽轮机轮 机 工 作 过 程
发电机
• 汽轮发电机的作用是将汽轮机转动的机械能，转变成 电能，通过母线输送到电网。
• 发电机工作的机理是通过励磁机对发电机转子产生磁 场，通过转子的旋转，对静子线圈产生切割磁力线作 用，从而在静子线圈上产生电流。
《火电厂生产流程》课件

《火电厂生产流程》课件

技术包括碳捕获技术、运输技术和储 存技术等，这些技术的成熟将有助于 推动火电厂的低碳化发展。
可再生能源与火电厂的结合
可再生能源是未来能源发展的重要方向，通过将可再生能源与火电厂的结合，可 以实现能源的多元化和互补性。
技术包括火力发电与太阳能、风能等可再生能源的联合运行等，这些技术的推广 将有助于提高能源利用效率和降低能源成本。
THANKS
感谢观看
火电厂的运行方式
连续运行与间歇运行
根据火电厂的规模和设备配置，可分为连续运行和间歇运行 方式。连续运行火电厂通常具有较大规模，设备稳定可靠， 能够持续发电；而间歇运行火电厂则根据需求进行发电，规 模较小，设备简单。
单元制与联合制
单元制火电厂是指每个锅炉与其相应的汽轮发电机组组成独 立的单元，各单元之间相互独立；联合制火电厂则将多个单 元组合在一起，共同完成发电任务，具有更高的效率和灵活 性。
火电厂的重要性
01
02
03
能源供应
火电厂是全球能源供应的 重要组成部分，为各行各 业提供所需的电力。
经济发展
火电厂的建设和运营对经 济发展具有重要推动作用 ，能够创造就业机会、促 进产业升级。
社会需求
随着人口增长和城市化进 程加速，电力需求持续增 长，火电厂能够满足社会 的基本用电需求。
火电厂的历史与发展
动产生电流。
并网与调度
发电机发出的电能通过升压变压 器升压后送入电网，接受电网调 度指令，保持频率和电压稳定。
运行维护
定期对发电机进行检查和维护， 确保其正常运行。
废热回收与排放处理
废热回收
将锅炉排烟中的余热回收利用，如通过凝汽器将 烟气中的余热转化为蒸汽，提高能源利用率。
排放处理
火力发电厂生产流程及原理PPT课件

火力发电厂生产流程及原理PPT课件


汽轮机的型号：如N200-130/535/535
N300-16.7/538/538
6、汽轮发电机与励磁机
转子：有良好导磁性能的合金钢制成，绕组外接直流 励磁电源，产生磁场；氢（水）内冷
定子：由铁芯、绕组和外壳等组成，铁芯由环形硅钢 片叠压而成；水内冷
励磁机：向发电机转子绕组提供直流励磁电源；
.
13
四、发电厂热力系统
5、厂用电率：厂用电占总发电量的百分率，大 约在5%--10 %之内；
6、供电标准煤耗率：扣除厂用电的标准煤耗率
600
煤粉炉 煤粉炉 煤粉炉（引） 煤粉炉
.
9
2、锅炉热效率与锅炉型号
锅炉热效率：蒸汽在炉内吸热量占燃料发热量的百 分比。电站锅炉一般在90%以上。
锅炉型号：如HG670/13.7—540/540—7 HG----哈尔滨锅炉厂； DG----东锅；SG---上锅；WG---武锅；BG---北锅 锅炉分类（按水循环方式）：自然循环炉，强制循环
1、锅炉汽水系统：主给水管→给水操作台→省煤器 →汽包→下降管→下联箱→水冷壁→汽包→过热器 →锅炉主汽门（或集汽联箱）出口。
2、主蒸汽系统及再热蒸汽系统 ：（主蒸汽）锅炉主 汽门（或集汽联箱）→主蒸汽管→汽机自动主汽门 之前 ；
（再热蒸汽）汽机高压缸出口→再热器冷段管→再热 器→再热器热段管→汽机中压缸进口 。
器→空预器→热风道→磨煤机 →粗分器→细分器→排粉机→燃烧器→炉膛；
（烟）炉膛→屏过→对流过热器→省煤器→空预器→ 除尘器→引风机→烟囱→大气。 （图）
灰渣系统：（炉渣）炉膛冷灰斗→除渣装置→冲灰
沟→灰渣泵→输灰管→灰场。 （飞灰）除尘器→集灰斗→除灰装置→运灰车→灰加
工厂。
火力发电厂的生产过程(ppt55页)

火力发电厂的生产过程(ppt55页)


煤、煤矸石、木材
青、可燃固体废弃物
液体燃料
石油
汽油、煤油、柴油、重油、 煤焦油、酒精
气体燃料
天然气、石油伴气、 矿井气
高炉煤气、发生炉煤气、炼 焦炉煤气、石油裂化气、地
下气化煤气、沼气
2020/10/6
煤的元素组成
• 煤是由多种有机物质和无机物质混合组成 的固体碳氢燃料。煤中有机物质主要由碳 （C）、氢（H）、氧（O）、氮（N）、四 种元素构成，还有一些元素组成煤中的无 机物质，主要有硫（S）、磷（P）以及锗 （Ge）、镓（Ga）、铍（Be）等含量甚微 的稀有金属元素等。
一次风
底渣
循环流化床换 热器冷却风
空气预热 空气 器
除尘器
筒
飞灰
2020/10/6
燃烧室（炉膛）
• 流化床燃烧室（炉膛）由膜式水冷壁构成，底部 为布风板，以二次风入口为界分为两个区：二次 风入口以下的锥形段为大颗粒还原气氛燃烧区， 二次风以上为小颗粒氧化气氛燃烧区。燃料的燃 烧过程、脱硫过程等主要在炉膛内进行。
二 热力发电厂的生产过程概述
火力发电原理
• 发电机靠什么带动 ？ • 汽轮机为什么能够转动？ • 过热蒸汽哪来的？ • 锅炉的热量哪来的？
汽轮机
过热蒸汽 锅炉
燃料
2020/10/6
热力发电厂的生产过程
• 燃料在锅炉中燃烧，放出的热量将锅炉内的水加热、蒸发 并过热成为具有一定温度和压力的过热蒸汽，过热蒸汽由 管道引入汽轮机，蒸汽在汽轮机内膨胀做功，冲转汽轮机， 带动发电机转动并发出电能。蒸汽在汽轮机内做完功后排 入凝汽器，在其中被循环水泵提供的冷却水冷却而凝结成 水。凝结水由凝结水泵提升压力后进入低压加热器加热， 经除氧器除氧后，由给水泵升压，再经高压加热器进一步 加热后送回锅炉继续重复上述循环过程。水在加热器和除 氧器内加热的热源均来自汽轮机的各级抽气。
火力发电厂的生产过程培训课件

火力发电厂的生产过程培训课件


灰渣处理与排放
灰渣收集
收集锅炉燃烧产生的灰渣，进行初步处理和输送。
处理设施
灰渣经过处理后可作为建筑材料、化工原料等再利用。
排放控制
通过除尘、脱硫、脱硝等措施减少污染物排放，符合环保标准。
03
安全与环境保护
安全操作规程
总结词
遵守安全操作规程是保障火力发电厂安全运行的基础。
详细描述
火力发电厂的安全操作规程包括但不限于设备操作、维护保养、危险 品管理等内容，员工必须严格遵守，确保生产过程的安全可控。
介绍了汽水系统的流程、设备及运行管理，使学员了解如 何监控水位、温度和压力等参数，确保蒸汽品质。
电气与控制系统应用
讲解了发电厂的电气系统和控制系统的基本知识，使学员 掌握基本的操作和维护技能。
实际操作演练
模拟操作
学员通过模拟操作软件，进行火 力发电厂生产过程的模拟演练， 提高实际操作能力。
故障处理
燃料管理
合理安排燃料采购、储存 和输送，确保生产连续性 和经济性。
燃烧系统与锅炉
燃烧系统
效率优化
包括燃烧室、送风系统和排烟系统， 用于维持燃料充分燃烧。
通过调整燃烧和控制系统，提高锅炉 效率并降低污染物排放。
锅炉
将燃烧产生的热量转化为蒸汽或高温 水，驱动汽轮机发电。
汽轮机与发电机
汽轮机
利用蒸汽驱动涡轮旋转，将热能 转换为机械能。
设备日常检查
日常巡检
定期对设备进行巡检，检查设备的运行状态、温度、压力、振动 等参数是否正常。
仪表监测
通过仪表盘、控制面板等设备监测设备的运行数据，确保设备在 正常范围内运行。
异常情况处理
发现异常情况时，及时采取措施处理，防止设备故障扩大。
火力发电厂生产流程培训课件(ppt 23页)

火力发电厂生产流程培训课件(ppt 23页)


能量转换流程（一）
化学能转为热能： 火力发电厂是将燃料（煤、油、天然气等）
的化学能变成电能的工厂。原煤经过皮带运 输到原煤仓，经煤粉制备系统（磨煤机等） 加工成煤粉，煤粉通过燃烧器送到锅炉的炉 膛中燃烧，放出热能。
能量转换流程（二）
热能转为动能：
在锅炉的水冷壁管中的水，吸收炉膛中的热 量后，变成饱和蒸汽。饱和蒸汽同水形成的 汽水混合物在汽包中分离。饱和蒸汽流经过 热器时，进一步吸收烟气中的热量变成过热 蒸汽，并通过蒸汽管道送到汽轮机中。过热 蒸汽在汽轮机的喷管中，将热能变成动能， 形成高速汽流。
能量转换流程（三）
动能转为机械能： 高速汽流冲动叶轮，产生回转力于轮翼，带
动汽轮机高速转动，动能就转变为机械能。
能量转换流程（四）
机械能转为电能： 发电机在汽轮机的带动下高速旋转，作切割
磁力线运动，从而完成由机械能转化为电能 的过程，电能通过变压器、开关、线路送到 电力系统及用户。
火力发电厂 生产流程
前言
火力发电一般是指利用石油、煤炭和天然气 等燃料燃烧时产生的热能来加热水，使水变 成高温、高压水蒸气，然后再由水蒸气推动 发电机来发电的方式的总称。把锅炉、汽轮 机及其辅助设备按汽水循环过程用管道和附 件连接起来所构成的系统，叫做发电厂的热 力系统。下面简单的介绍一下火力发电厂的 基本工艺流程：
水及蒸汽流程（三）
在汽包中已汽化的蒸汽，进入过热器的管道 中，进一步的吸收热能，变成过热蒸汽，进 入汽机高压缸做功。为了提高热效率，做完 功的水蒸汽通过高排逆止门进入再热器进行 二次加热，然后进入中压缸做功，从中压缸 引出进入对称的低压缸，去推动汽轮发电机 发电。已经作过功的蒸汽流经凝汽器水冷， 成为40度左右的饱和水作为再利用水，周而 复始。
简述火力发电厂的生产过程PPT课件

简述火力发电厂的生产过程PPT课件

火力发电厂的生产过程
能量转化过程：
化学能
锅炉燃烧
汽轮机喷嘴
汽轮机动叶
热能
动能
发电机
机械能
电能
能量交换过程： 烟气热量通过锅炉受热面传递给工质（蒸汽） 三种方式：辐射、传导、对流 工质（汽轮机排汽）的热量通过凝汽器传递给冷源（循环水） 两种方式：传导、对流
火力发电厂的生产过程
火力发电厂三个主要流程： 流程一：燃烧流程
系
输煤系统
统
除灰系统
火力发电厂中的主要辅助系统
厂用电系统
直流系统
化学水处理系统
公
辅助蒸汽系统
用 主
压缩空气系统
要
开式冷却水系统
系 统
闭式冷却水系统
废水处理系统
学习小结
锅炉、汽机分别有哪些主要设备？ 锅炉、汽机主要设备的作用是什么？ (除氧器、凝汽器、空预器、磨煤机) 发电厂电气系统有哪些电压等级？指出每个
三、降低厂用电率
降低空预器漏风 机组采用滑压方式运行 保证汽泵运行的可靠性，减少电泵运行时间 合理分配各制粉系统出力 合理的循环泵运行方式 减少工作泵与备用泵并列运行的时间 加装变频器
四、提高自动化水平 采用运行优化系统
在变工况运行过程中，机组的参数会发生波动，在DCS系统的控制下，各参 数会很快被调到原来的设计值。手动调整的话，不仅非常累人，而且调节的 品质也会变差，即使是经验丰富的人也没有DCS系统调节的速度快，精度高。 运行优化系统会根据测得的实时数据，尤其是关系到经济性的重要参数，进 行分析计算，得出各个经济指标的数据，帮助运行人员修正运行中各项设定 值，达到优化机组运行的目的。 加强对DCS及自动化系统的调整维护，避免随便退出自动运行。
火电厂工艺流程ppt课件

火电厂工艺流程ppt课件

经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
火电厂简介（一）
• 火电厂的分类
– 按燃料分类：
• 燃煤发电厂 (煤) • 燃油发电厂 (石油提取了汽油、煤油、柴油后的渣油) • 燃气发电厂 (天然气、煤气等) • 余热发电厂 (工业余热、垃圾或工业废料) • 生物发电厂 (桔杆、生物肥料)
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
主要设备简介
汽轮机
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
火电厂简介（三）
• 火电厂的种类虽然很多，但其生产过程不 外是利用燃料燃烧所发出的热量把水加热， 使水受热后变为蒸汽和过热蒸汽，过热蒸 汽推动汽轮机，汽轮机带动发电机，发电 机发出电能。___汽力发电厂
• 其能量转换过程也是相同的，即：燃料的 化学能热能机械能电能。
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
主要设备简介
发电机
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用

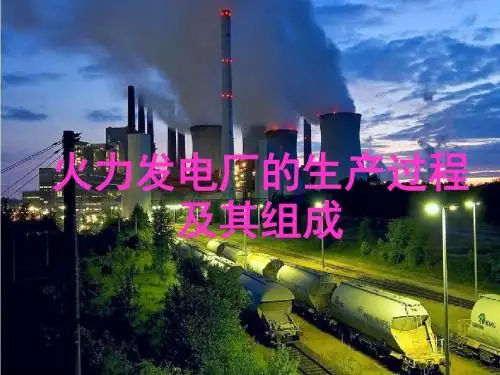

火力发电厂的生产过程及其组成概述(PPT 41张)

火力发电厂的生产过程及其组成概述(PPT 41张)


华能珞璜电厂 位于重庆市西南，距市中心25公里的江津市 珞璜镇装机容量4×36万 kW，厂址紧靠长江
01.02.2019
28
北仑发电厂 位于浙江宁波市北仑区新矸镇，厂区紧靠杭 州湾口外金塘水道南岸。冷却水及冲灰水采用海水， 锅炉补给水采用淡水，由附近两水库供给
01.02.2019
29
3
热、电负荷
11
三、电气系统
电气系统：由汽轮机带动发电机完成机械 能转化为电能，并且合理地实现发电、输 电、配电、供电和用电。 发电机发出的电能大部分由主变压器升高 电压，经过高压配电装置和高压输电线路 向外供电；其发出电能的一小部分作为本 厂自用，称作厂用电。
01.02.2019
12
1、发电机
2、主变压器
22
§3-3 建造火电厂应具备的条件
1
煤
燃煤火电厂用煤量很大，发电用煤应就近、尽量使用优 质煤。 电厂的用煤量与其质量有关，发热量愈低用量愈大。一 个100万kw的火电厂采用洗中煤时，每天烧煤约1.3万t; 当燃用油页岩时，每天消耗达4万t左右，年运输量就达 400～1200万t。 发电厂若建造在负荷中心，必须选定具有充足煤炭的煤 源，并要保证有可靠的交通运输及输煤设施。
33
秦岭发电厂的运煤设施和储煤场
01.02.2019
34
5
卫生与风向
火电厂排出的大量废渣、乏汽、废水是 比较集中的污染源。 最主要的污染物是从烟囱排出的飞灰和 二氧化硫气体。 其次是大量的灰渣。 发电厂宜建设在城镇郊区，位于城市夏 季风向的下风侧，同时应选择一座能堆 放10～20年灰渣量的贮灰场。
3、高压配电装置 4、厂用变压器
5、厂用配电装置
6、高压输电线路 7、低压电缆馈线
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

火力发电厂分类
4.按蒸汽压力和温度分类： 中低压发电厂(蒸汽压力3.92MPa，温度450度，单机功率＜25MW) 高压发电厂(蒸汽压力9.9MPa，温度540度，单机功率＜100MW) 超高压发电厂(蒸汽压力13.83MPa，温度540度，单机功率＜200MW) 亚临界发电厂(蒸汽压力16.77MPa，温度540度，单机功率300-1000MW) 超临界发电厂(蒸汽压力＞22.11MPa，温度550度，单机功率＞600MW) 超超临界发电厂(蒸汽压力＞33.5MPa、610℃／630℃,单机功率＞600MW)
生产过程简述
锅炉
• 锅：省煤器、汽包、下降管、水冷壁、过热器、再热器、进 出口联箱及汽水联通管道等。炉：炉膛、燃烧设备、空气预 热器、烟道和风道等。
• 锅炉有两个主要系统：汽水系统、燃烧系统。 • 锅炉的作用是使燃料在炉膛中燃烧成高温的烟气，烟气从水
管外面流通时，把大部分的热量传递给管内的水，使之成为 饱和蒸气，然后继续过热成具有一定压力和温度的过热蒸汽， 通过主蒸汽管道送入汽轮机。 • 按压力等级分类：中压、高压、超高压、亚临界、超临界、 超超临界 • 按燃烧方式分类：悬浮燃烧锅炉、沸腾燃烧锅炉（流化床） • 按循环方式分类：自然循环锅炉、强制循环锅炉、直流锅6.4.21
目录
➢ 发电厂简介 ➢ 火力发电厂分类 ➢ 生产过程简述 ➢ 锅炉 ➢ 汽轮机 ➢ 发电机 ➢ 输煤系统 ➢ 水处理系统 ➢ 除尘、脱硫、脱硝系统
发电厂简介
• 电力是国家经济发展的基础，与其他能源相比，电力具有很 大的优越性，它效率高、便于控制、远距离传输、使用方便。
• 电气二次设备是指对一次设备的工作进行监测、控制、 调节、保护以及为运行、维护人员提供运行工况或生 产指挥信号所需的低压电气设备。如熔断器、控制开 关、继电器、控制电缆、仪表、信号设备、自动装置 等。
输煤系统
• 发电厂输煤系统是保证电厂安全可靠地正常运行的重 要环节，它包括来煤的接受、储存、输送、计量、破 碎、除杂等一系列过程及其建筑和各种卸煤、输煤、 破碎等机械设备。
• 目前大型火力发电厂广泛采用的典型输煤系统一般由 卸煤系统、储煤系统、破碎及筛分系统、上煤系统、 输煤控制系统以及输煤系统的辅助设备六部分组成。
• 厂外运煤方式主要有铁路火车运煤、公路汽车运煤、 水路船舶运煤、长距离带式输送机运煤、管道运煤等。
• 露天煤场
输煤系统
• 封闭煤场
输煤系统
• 斗轮机
汽轮机
汽轮机
汽轮机
汽轮机
汽轮机
汽 轮 机 工 作 过 程
发电机
• 汽轮发电机的作用是将汽轮机转动的机械能，转变成 电能，通过母线输送到电网。
• 发电机工作的机理是通过励磁机对发电机转子产生磁 场，通过转子的旋转，对静子线圈产生切割磁力线作 用，从而在静子线圈上产生电流。
• 发电机主要由转子、轴承、励磁机、密封油系统和发 电机静子冷却水系统组成。
输煤系统
• 输煤栈桥
输煤系统
水处理系统
• 发电厂水处理系统主要包括： • 凝汽器冷却水或冷却塔补给水(循环供水) 汽轮机凝结水精处理系统 锅炉补给水(化学水处理) 锅内水处理（加药，使锅内结垢软化或溶解，通过锅炉
排污排出，还要调节锅水pH值。） • 工业冷却水(其他冷却器和转动机械的轴承冷却水) • 生活/消防用水 • 疏水和生产回水处理（含腐蚀产物和油，一般采用过
生产过程简述
利用燃料中的化学能在锅炉中燃烧， 转化为热能，这种热能被锅炉中的水吸 收成为具有一定温度、压力的蒸汽，这 种具有相当热量的蒸汽冲动汽轮机转动， 使热能转化为机械能，汽轮机旋转带动 发电机旋转，而发电机将赋予的机械能 转变为电能。这一系列能量转换涉及到 了电厂三大主设备：锅炉、汽轮机、发 电机。
锅炉
锅炉
汽包内部检查
汽包内部
锅炉
空气预热器
磨煤机
• 锅炉的燃烧系统
锅炉
• 锅炉的汽水系统
锅炉
汽轮机
• 汽轮机是将蒸汽热能转换成机械能的高速旋转设备， 具有功率大、效率高、结构简单、运转平稳的优点， 是火电厂及核电厂中采用的原动机。蒸汽轮机、燃气 轮机、水轮机等都是涡轮机，它们最基本的原理与风 车相同，利用工质的动能做功。
• 按主蒸汽压力分类：低压、中压、高压、超高压、亚 临界、超临界、超超临界。
• 按工作原理分类：冲动式、反动式。 • 按热力过程特性分类：凝汽式、背压式、中间再热式、
调整抽汽式。
汽轮机
汽轮机
汽轮机本体：汽缸、隔板、轴承、转子
辅助设备：凝汽器、凝结水泵、除氧器、 加热器、凝结水精处理装置
调速系统：由于外界负荷变化频繁，汽轮机必须 有一套自动调节装置，以便根据外界负荷变化来 控制调速汽门的开度，及时改变汽轮机的进汽量， 使其功率随时与外界负荷相适应，保证转速在很 小范围内变化，这套自动调节装置称调速系统。
• 按冷却方式分类：空气冷却、氢气冷却、水冷却以及 混合冷却。如定子、转子绕组均用水冷却，称为双水 内冷，再加上铁心用空气冷却，则是水、水、空冷却， 也有水、水、氢或水、氢、氢冷却的。
发电机
发电机
抽转子现场
发电机
• 电气系统
发电机
发电机
• 电气一次设备是指直接用于生产、变换、输送、疏导、 分配和使用电能的电气设备。它包括发电机、变压器、 断路器、隔离开关、自动开关、接触器、刀开关、母 线、输电线路、电力电缆、电抗器、电动机、接地、 避雷器、滤波器、绝缘子等。
• 但是电力不是天然能源，必须由其他能源转换而成。大规模 的电能生产一般在电站中进行。目前的发电方式主要有火力 发电、水力发电、核能发电和新能源发电等。对于我国来说 火力发电是目前主要的发电方式，占发电总量的70％左右。
火力发电厂分类
1.按燃料分类： 燃煤发电厂 (煤) 燃油发电厂 (石油提取了汽油、煤油、柴油后的渣油) 燃气发电厂 (天然气、煤气等) 余热发电厂 (工业余热、垃圾或工业废料) 生物发电厂 (桔杆、生物肥料) 2.按原动机分类： 凝汽式汽轮机发电厂 燃汽轮机发电厂 内燃机发电厂 蒸汽-燃汽轮机发电厂 3.按供出能源分类： 凝汽式汽轮机发电厂 (只供电) 热电厂 (同时供电和供热)
