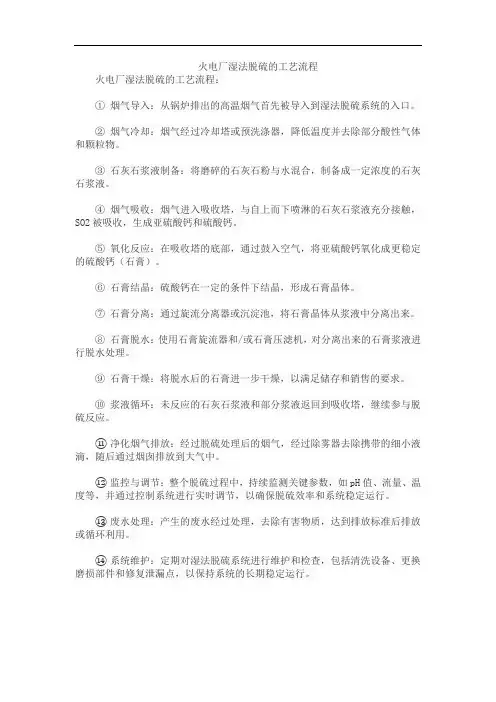

火电厂湿法脱硫的工艺流程
火电厂湿法脱硫的工艺流程：
①烟气导入：从锅炉排出的高温烟气首先被导入到湿法脱硫系统的入口。

②烟气冷却：烟气经过冷却塔或预洗涤器，降低温度并去除部分酸性气体和颗粒物。

③石灰石浆液制备：将磨碎的石灰石粉与水混合，制备成一定浓度的石灰石浆液。

④烟气吸收：烟气进入吸收塔，与自上而下喷淋的石灰石浆液充分接触，SO2被吸收，生成亚硫酸钙和硫酸钙。

⑤氧化反应：在吸收塔的底部，通过鼓入空气，将亚硫酸钙氧化成更稳定的硫酸钙（石膏）。

⑥石膏结晶：硫酸钙在一定的条件下结晶，形成石膏晶体。

⑦石膏分离：通过旋流分离器或沉淀池，将石膏晶体从浆液中分离出来。

⑧石膏脱水：使用石膏旋流器和/或石膏压滤机，对分离出来的石膏浆液进行脱水处理。

⑨石膏干燥：将脱水后的石膏进一步干燥，以满足储存和销售的要求。

⑩浆液循环：未反应的石灰石浆液和部分浆液返回到吸收塔，继续参与脱硫反应。

⑪净化烟气排放：经过脱硫处理后的烟气，经过除雾器去除携带的细小液滴，随后通过烟囱排放到大气中。

⑫监控与调节：整个脱硫过程中，持续监测关键参数，如pH值、流量、温度等，并通过控制系统进行实时调节，以确保脱硫效率和系统稳定运行。

⑬废水处理：产生的废水经过处理，去除有害物质，达到排放标准后排放或循环利用。

⑭系统维护：定期对湿法脱硫系统进行维护和检查，包括清洗设备、更换磨损部件和修复泄漏点，以保持系统的长期稳定运行。

冷却塔的作用是将挟带废热的冷却水在塔内与空气进行热交换，使废热传输给空气并散人大气。

如图 1 所示的火电厂为例，锅炉会将水加热成高温高压蒸汽；推动汽轮机（2）作功使发电机（3）发电。

经汽轮机作功后的乏汽排入凝汽器（4），与冷却水进行热交换凝结成水，再用水泵打回锅炉循环使用。

这一热力循环过程中；乏汽的废热在凝汽器中传给了冷却水，使水温升高．挟带废热的冷却水，在冷却塔（5）中将其热量传给空气（6），从塔筒出口排人大气。

在冷却塔内冷却过的水变为低温水，水泵将其再送入凝汽器，循环使用。

前一循环为锅炉中水的循环，后一循环为冷却水的循环。

冷却塔中水和空气的热交换方式之一是，流过水表面的空气与水直接接触，通过接触传热和蒸发散热，把水中的热量传输给空气。

用这种冷却方式的称为湿式冷却塔（简称湿塔）。

湿塔的热交换效率高，水被冷却的极限温度为空气的湿球温度。

但是，水因蒸发而造成损耗；蒸发又依循环的冷却水含盐度增加，为了稳定水质，必须排掉一部分含盐度较高的水；风吹也会造成水的损失。

这些水的亏损必须有足够的新水持续补充，因此，湿塔需要有补给水的水源。

缺水地区，补充水有困难的情况下；只能采用干式冷却塔（简称干塔或空冷塔）。

干塔中空气与水（也有空气与乏汽）的热交换；是通过由金属管组成的散热器表面传热，将管内的水或乏汽的热量传输给散热器外流动的空气。

干塔的热交换效率比湿塔低，冷却的极限温度为空气的干球温度。

2．2 蒸发耗损量当冷却回水和空气接触而产生作用，把其水温降时，部分水蒸发会引起冷却回水之损耗，而其损耗量和入塔空气的湿球温度及流量有关，以数学表达式作如下说明：令：进水温度为T1℃，出水温度为T2℃，湿球温度为Tw，则*：R=T1-T2 （℃）------------（1）式中：R：冷却水的温度差，对单位水量即是冷却的热负荷或制冷量Kcal/h对式（1）可推论出水蒸发量的估算公式*：E=（R/600）×100% ------------ （2）式中：E----当温度下降R℃时的蒸发量，以总循环水量的百分比表示%，600-----考虑了各种散热因素之后确定之常数。

冷却塔的作用是将挟带废热的冷却水在塔内与空气进行热交换，使废热传输给空气并散人大气。

如图1 所示的火电厂为例，锅炉会将水加热成高温高压蒸汽；推动汽轮机（2）作功使发电机（3）发电。

经汽轮机作功后的乏汽排入凝汽器（4），与冷却水进行热交换凝结成水，再用水泵打回锅炉循环使用。

这一热力循环过程中；乏汽的废热在凝汽器中传给了冷却水，使水温升高．挟带废热的冷却水，在冷却塔（5）中将其热量传给空气（6），从塔筒出口排人大气。

在冷却塔内冷却过的水变为低温水，水泵将其再送入凝汽器，循环使用。

前一循环为锅炉中水的循环，后一循环为冷却水的循环。

冷却塔中水和空气的热交换方式之一是，流过水表面的空气与水直接接触，通过接触传热和蒸发散热，把水中的热量传输给空气。

用这种冷却方式的称为湿式冷却塔（简称湿塔）。

湿塔的热交换效率高，水被冷却的极限温度为空气的湿球温度。

但是，水因蒸发而造成损耗；蒸发又依循环的冷却水含盐度增加，为了稳定水质，必须排掉一部分含盐度较高的水；风吹也会造成水的损失。

这些水的亏损必须有足够的新水持续补充，因此，湿塔需要有补给水的水源。

缺水地区，补充水有困难的情况下；只能采用干式冷却塔（简称干塔或空冷塔）。

干塔中空气与水（也有空气与乏汽）的热交换；是通过由金属管组成的散热器表面传热，将管内的水或乏汽的热量传输给散热器外流动的空气。

干塔的热交换效率比湿塔低，冷却的极限温度为空气的干球温度。

2．2 蒸发耗损量当冷却回水和空气接触而产生作用，把其水温降时，部分水蒸发会引起冷却回水之损耗，而其损耗量和入塔空气的湿球温度及流量有关，以数学表达式作如下说明：令：进水温度为T1℃，出水温度为T2℃，湿球温度为Tw，则*：R=T1-T2（℃）------------（1）式中：R：冷却水的温度差，对单位水量即是冷却的热负荷或制冷量Kcal/h 对式（1）可推论出水蒸发量的估算公式*：E=（R/600）×100% ------------ （2）式中：E----当温度下降R℃时的蒸发量，以总循环水量的百分比表示%，600-----考虑了各种散热因素之后确定之常数。

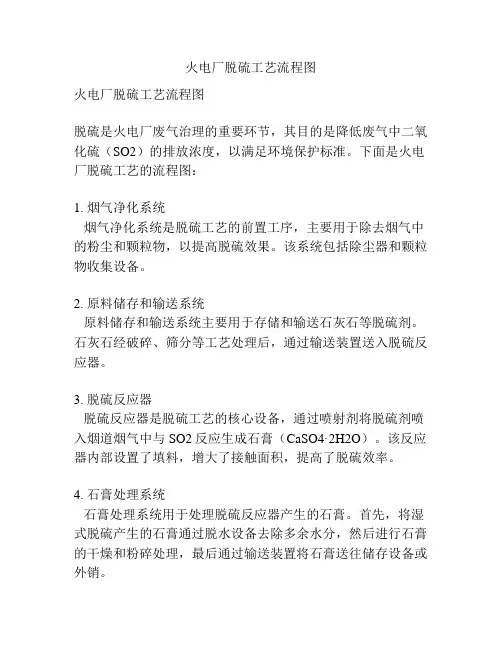

火电厂脱硫工艺流程图火电厂脱硫工艺流程图脱硫是火电厂废气治理的重要环节，其目的是降低废气中二氧化硫（SO2）的排放浓度，以满足环境保护标准。

下面是火电厂脱硫工艺的流程图：1. 烟气净化系统烟气净化系统是脱硫工艺的前置工序，主要用于除去烟气中的粉尘和颗粒物，以提高脱硫效果。

该系统包括除尘器和颗粒物收集设备。

2. 原料储存和输送系统原料储存和输送系统主要用于存储和输送石灰石等脱硫剂。

石灰石经破碎、筛分等工艺处理后，通过输送装置送入脱硫反应器。

3. 脱硫反应器脱硫反应器是脱硫工艺的核心设备，通过喷射剂将脱硫剂喷入烟道烟气中与SO2反应生成石膏（CaSO4·2H2O）。

该反应器内部设置了填料，增大了接触面积，提高了脱硫效率。

4. 石膏处理系统石膏处理系统用于处理脱硫反应器产生的石膏。

首先，将湿式脱硫产生的石膏通过脱水设备去除多余水分，然后进行石膏的干燥和粉碎处理，最后通过输送装置将石膏送往储存设备或外销。

5. 烟气净化系统脱硫后的烟气仍然含有少量的颗粒物和其他有害物质，需要再次经过烟气净化系统进行处理。

该系统包括除尘器、脱酸模块等设备，用于进一步净化烟气，以满足排放标准。

6. 废水处理系统脱硫过程中产生大量废水，需要进行处理以达到排放标准。

废水处理系统包括沉淀池、过滤设备、中和反应器等，通过净化工艺将含有石膏颗粒和金属离子的废水处理成符合排放标准的清水。

以上是火电厂脱硫工艺的主要流程图，通过脱硫工艺可以有效减少火电厂废气中的二氧化硫排放，保护环境，净化大气。

同时，废水处理系统的运行也能确保废水排放符合环保要求。

火电厂脱硫工艺的不断完善和改进将为环境保护事业的发展做出重要贡献。

冷却塔的作用是将挟带废热的冷却水在塔内与空气进行热交换，使废热传输给空气并散人大气。

如图1 所示的火电厂为例，锅炉会将水加热成高温高压蒸汽；推动汽轮机（2）作功使发电机（3）发电。

经汽轮机作功后的乏汽排入凝汽器（4），与冷却水进行热交换凝结成水，再用水泵打回锅炉循环使用。

这一热力循环过程中；乏汽的废热在凝汽器中传给了冷却水，使水温升高．挟带废热的冷却水，在冷却塔（5）中将其热量传给空气（6），从塔筒出口排人大气。

在冷却塔内冷却过的水变为低温水，水泵将其再送入凝汽器，循环使用。

前一循环为锅炉中水的循环，后一循环为冷却水的循环。

冷却塔中水和空气的热交换方式之一是，流过水表面的空气与水直接接触，通过接触传热和蒸发散热，把水中的热量传输给空气。

用这种冷却方式的称为湿式冷却塔（简称湿塔）。

湿塔的热交换效率高，水被冷却的极限温度为空气的湿球温度。

但是，水因蒸发而造成损耗；蒸发又依循环的冷却水含盐度增加，为了稳定水质，必须排掉一部分含盐度较高的水；风吹也会造成水的损失。

这些水的亏损必须有足够的新水持续补充，因此，湿塔需要有补给水的水源。

缺水地区，补充水有困难的情况下；只能采用干式冷却塔（简称干塔或空冷塔）。

干塔中空气与水（也有空气与乏汽）的热交换；是通过由金属管组成的散热器表面传热，将管内的水或乏汽的热量传输给散热器外流动的空气。

干塔的热交换效率比湿塔低，冷却的极限温度为空气的干球温度。

2．2 蒸发耗损量当冷却回水和空气接触而产生作用，把其水温降时，部分水蒸发会引起冷却回水之损耗，而其损耗量和入塔空气的湿球温度及流量有关，以数学表达式作如下说明：令：进水温度为T1℃，出水温度为T2℃，湿球温度为Tw，则*：R=T1-T2（℃）------------（1）式中：R：冷却水的温度差，对单位水量即是冷却的热负荷或制冷量Kcal/h 对式（1）可推论出水蒸发量的估算公式*：E=（R/600）×100% ------------ （2）式中：E----当温度下降R℃时的蒸发量，以总循环水量的百分比表示%，600-----考虑了各种散热因素之后确定之常数。

冷却塔的作用是将挟带废热的冷却水在塔内与空气进行热交换，使废热传输给空气并散人大气。

如图1 所示的火电厂为例，锅炉会将水加热成高温高压蒸汽；推动汽轮机（2）作功使发电机（3）发电。

经汽轮机作功后的乏汽排入凝汽器（4），与冷却水进行热交换凝结成水，再用水泵打回锅炉循环使用。

这一热力循环过程中；乏汽的废热在凝汽器中传给了冷却水，使水温升高．挟带废热的冷却水，在冷却塔（5）中将其热量传给空气（6），从塔筒出口排人大气。

在冷却塔内冷却过的水变为低温水，水泵将其再送入凝汽器，循环使用。

前一循环为锅炉中水的循环，后一循环为冷却水的循环。

冷却塔中水和空气的热交换方式之一是，流过水表面的空气与水直接接触，通过接触传热和蒸发散热，把水中的热量传输给空气。

用这种冷却方式的称为湿式冷却塔（简称湿塔）。

湿塔的热交换效率高，水被冷却的极限温度为空气的湿球温度。

但是，水因蒸发而造成损耗；蒸发又依循环的冷却水含盐度增加，为了稳定水质，必须排掉一部分含盐度较高的水；风吹也会造成水的损失。

这些水的亏损必须有足够的新水持续补充，因此，湿塔需要有补给水的水源。

缺水地区，补充水有困难的情况下；只能采用干式冷却塔（简称干塔或空冷塔）。

干塔中空气与水（也有空气与乏汽）的热交换；是通过由金属管组成的散热器表面传热，将管内的水或乏汽的热量传输给散热器外流动的空气。

干塔的热交换效率比湿塔低，冷却的极限温度为空气的干球温度。

2．2 蒸发耗损量当冷却回水和空气接触而产生作用，把其水温降时，部分水蒸发会引起冷却回水之损耗，而其损耗量和入塔空气的湿球温度及流量有关，以数学表达式作如下说明：令：进水温度为T1℃，出水温度为T2℃，湿球温度为Tw，则*：R=T1-T2（℃）------------（1）式中：R：冷却水的温度差，对单位水量即是冷却的热负荷或制冷量Kcal/h 对式（1）可推论出水蒸发量的估算公式*：E=（R/600）×100% ------------ （2）式中：E----当温度下降R℃时的蒸发量，以总循环水量的百分比表示%，600-----考虑了各种散热因素之后确定之常数。

火电厂工艺流程火力发电厂的生产过程是一个能量转换的过程。

通常将燃料运至电厂，经输送加工后，送入锅炉进行燃烧，使燃料中的化学能转变为热能并传递给锅炉中的水，使水变成高温高压的蒸汽，通过管道将压力和温度都较高的过热蒸汽送入汽轮机，推动汽轮机旋转作功，蒸汽参数（压力、温度）则迅速降低，最后排入凝汽器。

在这一过程中，蒸汽的热能转变为汽轮机转子旋转的机械能。

发电机与汽轮机通过联轴器连成一个整体，以3000r/min的转速旋转，发电机转子中的磁场在转动的过程中将汽轮机的机械能转变成电能。

发电机产生的电能，经变压器升压后送人输电线路送入电网提供给用户。

基本原理：电磁感应理论：任何变化的电场都要在其周转空间产生磁场，任何变化的磁场都要在其周围空间产生电场。

热力学第一定律：热可以变为功，功也可以变为热，消耗一定的热量时，必产和相当数量的功，消耗一定量的功时，必出现相当数量的功。

热力学第二定律：高温物体的热能可以自动传递给低温物体，而低温物体却不能自动地传递给高温物体。

机械能可以自动转化为热能，而热能却不能自动转化为机械能。

能量转换过程：化学能转变为动能：通过锅炉完成。

动能转变为机械能：通过汽机完成。

机械能转变为电能：通过发电机完成。

三大主机及辅助系统：1、锅炉锅炉设备是火力发电厂中的主要热力设备之一。

它的任务是使燃料通过燃烧将化学能转变为热能，并且以此热能加热水，使其成为一定数量和质量（压力和温度）的蒸汽。

炉膛、烟道、汽水系统（其中包括受热面、汽包、联箱和连接管道）以及炉墙和构架等部分组成的整体，称为“锅炉本体”。

2、汽轮机汽轮机本体是完成蒸汽热能转换为机械能的汽轮机组的基本部分，即汽轮机本身。

它与回热加热系统、调节保安系统、油系统、凝汽系统以及其他辅助设备共同组成汽轮机组。

汽轮机本体由固定部分（静子）和转动部分（转子）组成。

固定部分包括汽缸、隔板、喷嘴、汽封、紧固件和轴承等。

转动部分包括主轴、叶轮或轮鼓、叶片和联轴器等。

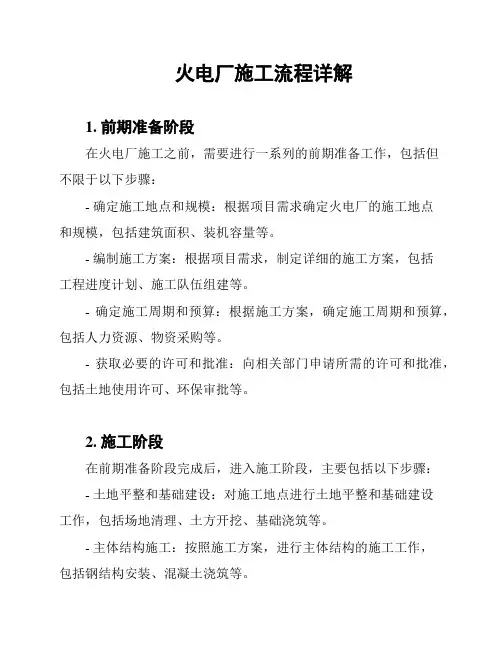

火电厂施工流程详解1. 前期准备阶段在火电厂施工之前，需要进行一系列的前期准备工作，包括但不限于以下步骤：- 确定施工地点和规模：根据项目需求确定火电厂的施工地点和规模，包括建筑面积、装机容量等。

- 编制施工方案：根据项目需求，制定详细的施工方案，包括工程进度计划、施工队伍组建等。

- 确定施工周期和预算：根据施工方案，确定施工周期和预算，包括人力资源、物资采购等。

- 获取必要的许可和批准：向相关部门申请所需的许可和批准，包括土地使用许可、环保审批等。

2. 施工阶段在前期准备阶段完成后，进入施工阶段，主要包括以下步骤：- 土地平整和基础建设：对施工地点进行土地平整和基础建设工作，包括场地清理、土方开挖、基础浇筑等。

- 主体结构施工：按照施工方案，进行主体结构的施工工作，包括钢结构安装、混凝土浇筑等。

- 安装设备和管道：根据施工方案，进行设备和管道的安装工作，包括锅炉、发电机组、输电线路等。

- 电气系统调试：完成设备安装后，进行电气系统的调试和试运行工作，保证设备正常运行。

- 环保验收和竣工验收：完成施工工作后，进行环保验收和竣工验收，确保火电厂符合相关标准和要求。

3. 后期运维阶段火电厂施工完成后，进入后期运维阶段，主要包括以下工作：- 运营管理：对火电厂进行日常的运营管理，包括设备维护、巡检、运行监测等。

- 安全管理：加强火电厂的安全管理，确保运营过程中的安全问题得到有效控制。

- 环境监测：进行火电厂周边环境的监测和评估，及时发现和解决环境问题。

- 故障排除和维修：对设备故障进行排除和维修，确保火电厂的正常运行。

- 技术改进和升级：根据需要进行技术改进和设备升级，提高火电厂的效率和性能。

以上是火电厂施工流程的简要说明，具体的施工流程还需要根据实际情况进行调整和制定。

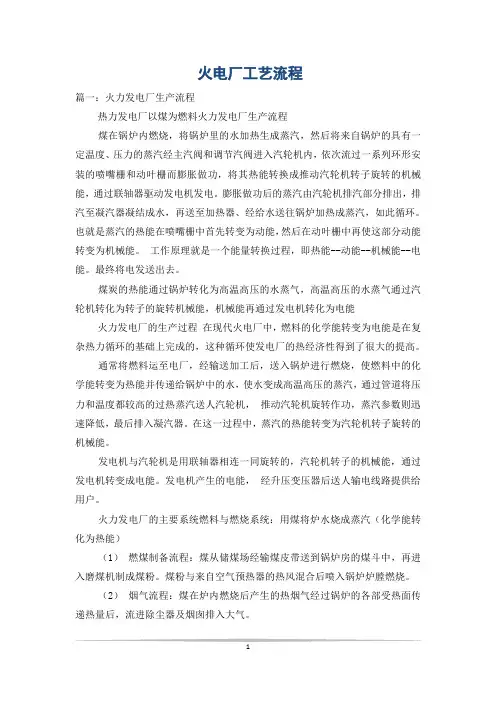

火电厂工艺流程篇一：火力发电厂生产流程热力发电厂以煤为燃料火力发电厂生产流程煤在锅炉内燃烧，将锅炉里的水加热生成蒸汽，然后将来自锅炉的具有一定温度、压力的蒸汽经主汽阀和调节汽阀进入汽轮机内，依次流过一系列环形安装的喷嘴栅和动叶栅而膨胀做功，将其热能转换成推动汽轮机转子旋转的机械能，通过联轴器驱动发电机发电。

膨胀做功后的蒸汽由汽轮机排汽部分排出，排汽至凝汽器凝结成水，再送至加热器、经给水送往锅炉加热成蒸汽，如此循环。

也就是蒸汽的热能在喷嘴栅中首先转变为动能，然后在动叶栅中再使这部分动能转变为机械能。

工作原理就是一个能量转换过程，即热能--动能--机械能--电能。

最终将电发送出去。

煤炭的热能通过锅炉转化为高温高压的水蒸气，高温高压的水蒸气通过汽轮机转化为转子的旋转机械能，机械能再通过发电机转化为电能火力发电厂的生产过程在现代火电厂中，燃料的化学能转变为电能是在复杂热力循环的基础上完成的，这种循环使发电厂的热经济性得到了很大的提高。

通常将燃料运至电厂，经输送加工后，送入锅炉进行燃烧，使燃料中的化学能转变为热能并传递给锅炉中的水，使水变成高温高压的蒸汽，通过管道将压力和温度都较高的过热蒸汽送人汽轮机，推动汽轮机旋转作功，蒸汽参数则迅速降低，最后排入凝汽器。

在这一过程中，蒸汽的热能转变为汽轮机转子旋转的机械能。

发电机与汽轮机是用联轴器相连一同旋转的，汽轮机转子的机械能，通过发电机转变成电能。

发电机产生的电能，经升压变压器后送人输电线路提供给用户。

火力发电厂的主要系统燃料与燃烧系统：用煤将炉水烧成蒸汽（化学能转化为热能）（1）燃煤制备流程：煤从储煤场经输煤皮带送到锅炉房的煤斗中，再进入磨煤机制成煤粉。

煤粉与来自空气预热器的热风混合后喷入锅炉炉膛燃烧。

（2）烟气流程：煤在炉内燃烧后产生的热烟气经过锅炉的各部受热面传递热量后，流进除尘器及烟囱排入大气。

（3）通风流程：用送风机供给煤粉燃烧时所需要的空气，用吸粉机吸出煤粉燃烧后的烟气并排入大气。

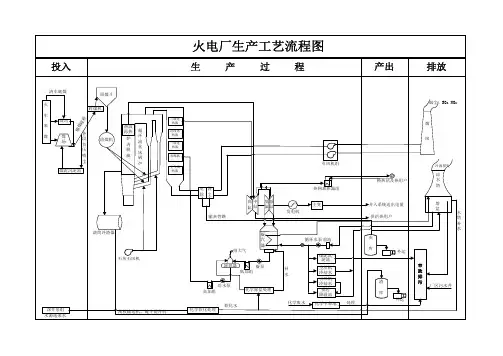

火电厂工艺流程

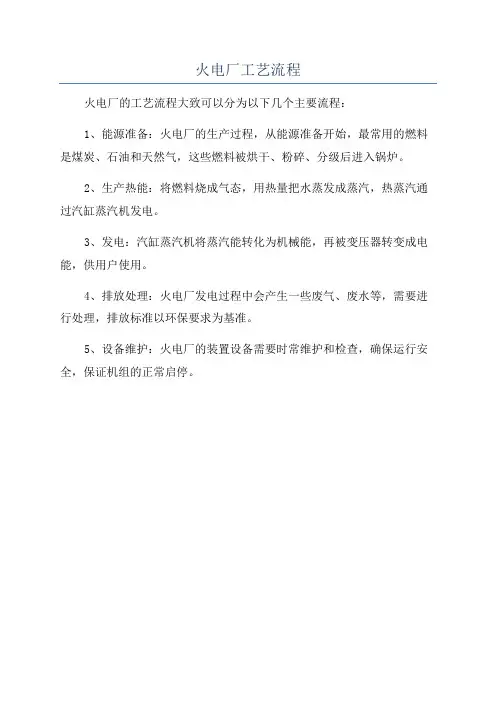

火电厂的工艺流程大致可以分为以下几个主要流程：
