8086引脚详细说明
- 格式：doc
- 大小：56.50 KB
- 文档页数：1

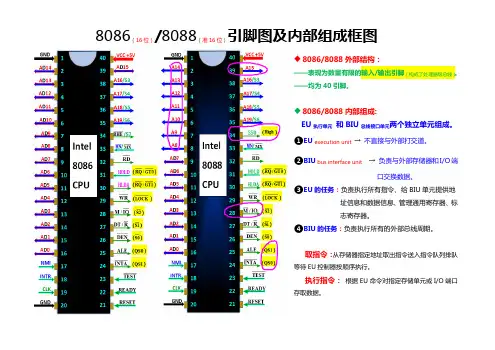

- 1 - 两种模式下，名称和功能相同的32个引脚
①AD 15—AD 0（Address Data Bus ）:地址/数据复用信号输入/输出引脚(16个),分时输出
②A 19/s 6—A 15/s 3（Address Status Bus ）:地址/状态复用信号输出引脚(4个),分时输出 地址的高4位及状态信息，其中s 6为0用以指示8086/8088CPU 当前与总线连通；s 5 为1表明8086/8088CPU 可以响应可屏蔽中断；s 4、s 3用以指明
当前使用的段寄存器，，00—ES ，01—SS ，10—CS ，11—DS 。
③ NMI (Non-Maskable Interrupt)、INTR （Interrupt Request ）:中断请求信号输入引脚(2)，引入中断源向CPU 提出的中断请求信号，高电平有效，前者为非屏蔽中断请求，后者可屏蔽中断请求信号。
④RD （Read ）:读控制输出信号引脚(1) CLK/(Clock ）：时钟信号输入引脚(1)
⑤Reset (Reset):复位信号输入引脚(1)，高电平有效。
8088/8086CPU 要求复位信号至少维持4个时钟周期才能起到复位的效果，复位信号输入之后，CPU 结束当前操作，并对处理器的标志寄存器、IP 、DS 、SS 、ES 寄存器及指令队列进行清零操作，而将CS 设置为0FFFFH 。
⑥READY （Ready ）:“准备好”状态信号输入引脚(1)，高电平有效，该信号是协调CPU 与内存单元或I/O 端口之间进行信息传送的联络信号。
⑦TEST (Test):测试信号输入引脚(1)，低电平有效,TEST 信号与WAIT 指令结合起来使用，CPU 执行WAIT 指令后，处于等待状态，当TEST 引脚输入低电平时，继续执行被暂停执行的指令。
⑧MN/MX （Minimum/Maximum Model Control ）最小/最大模式设置信号输入引脚(1)，该输入引脚电平的高、低决定了CPU 工作在最小模式还是最大模式，高电平 CPU 工作于最小模式下 ⑩BHE /S 7（Bus High Enable/Status ）:高8位数据允许/状态复用信号输出引脚(1)，输出。
表示高8为数据线D 15—D 8
上的数据有效
最小模式下的24--31引脚 ⑨INTA （Interrupt Acknowledge ）中断响应信号输出引脚(1)，低电平有效，该引脚是CPU 响应中断请求后，向中断源发出的认可信号，通知中断源，提供中断类型码，信号为两个连续的负脉冲。
⑩ALE （Address Lock Enable ）:地址锁存允许输出信号引脚(1)，高电平有效，把当前地址/数据复用总线上输出的是地址信息，锁存到地址锁存器8282/8283中去。
注意：ALE 信号不能被浮空。
⑪DEN （Data Enable ）:数据允许输出信号引脚，低电平有效，表示CPU 准备发送或接收数据。
⑫R DT /（Data Transmit/Receive ）:数据收发控制信号输出引脚,控制数据输入还是输出 ⑬M IO /（Memory/Input &Output ）: 存储器/I/O 端口选择信号输出引脚(1), ⑭WR (Write): 写控制信号输出引脚(1)，低电平有效，
⑮HOLD (Hold Request): 总线保持请求信号输入引脚(1)，高电平有效。
这是系统中的其它总线部件向CPU 发来的总线请求信号输入引脚。
⑯HLDA （Hold Acknowledge ）:总线保持响应信号输出引脚，高电平有效，表示CPU 认可其他总线部件提出的总线占用请求，准备让出总线控制权。
最大模式下的24--31引脚
①QS 1、QS 0（Instruction Queue Status ）:指令队列状态信号输出引脚(2), ②2S 、1S 、0S ：总线周期状态信号输出引脚，总线控制器8288利用这些信号来产生对存储单元、I/O 端口的控制信号。
③LOCK (Lock)：总线封锁输出信号引脚，信号有效时，系统中其它总线部件就不能占用系统总线。
④1/GT RQ 、0/GT RQ (Request/Grant)：总线请求信号输入/总线允许信号输出引脚(2)。
这两个信号端可供CPU 以外的两个处理器，用来发出使用总线的请求信号和接收CPU 对总线请求信号的应答。
双向的，请求与应答信号在同一引脚上分时传输，方向相反。
其中1/GT RQ 比0/GT RQ 的优先级高。
CPU 内部寄存器 Ax 累加器 BX 基址寄存器 CX 计数寄存器 DX 数据寄存器SP 堆栈指针寄存器 BP 基址指针寄存器 DI 目变址寄存器 SI 源变址寄存器 FR 标志寄存器CS 代码段寄存器 DS 数据段寄存器 SS 堆栈寄存器 ES 附加段寄存器 IP 指令指针寄存器。
