单片机引脚说明-按其引脚功能分为四部分叙述这40条引脚的功能

单片机引脚说明-按其引脚功能分为四部分叙述这40条引脚的功能

下面按其引脚功能分为四部分叙述这40条引脚的功能。

1、主电源引脚VCC和VSSVCC——（40脚）接+5V电压；VSS——（20脚）接地。

2、外接晶体引脚XTAL1和XTAL2XTAL1（19脚）接外部晶体的一个引脚。

在单片机内部，它是一个反相放大器的输入端，这个放大器构成了片内振荡器。

当采用外部振荡器时，对HMOS单片机，此引脚应接地；对CHMOS单片机，此引脚作为驱动端。

XTAL2（18脚）接外晶体的另一端。

在单片机内部，接至上述振荡器的反相放大器的输出端。

采用外部振荡器时，对HMOS单片机，该引脚接外部振荡器的信号，即把外部振荡器的信号直接接到内部时钟发生器的输入端；对XHMOS，此引脚应悬浮。

3、控制或与其它电源复用引脚RST/VPD、ALE/PROG、PSEN和EA/VPP①RST/VPD（9脚）当振荡器运行时，在此脚上出现两个机器周期的高电平将使单片机复位。

推荐在此引脚与VSS引脚之间连接一个约8.2k的下拉电阻，与VCC引脚之间连接一个约10μF的电容，以保证可靠地复位。

VCC掉电期间，此引脚可接上备用电源，以保证内部RAM的数据不丢失。

当VCC主电源下掉到低于规定的电平，而VPD在其规定的电压范围（5±0.5V）内，VPD就向内部RAM 提供备用电源。

②ALE/PROG（30脚）：当访问外部存贮器时，ALE（允许地址锁存）的输出用于锁存地址的低位字节。

即使不访问外部存储器，ALE端仍以不变的频率周期性地出现正脉冲信号，此频率为振荡器频率的1/6。

因此，它可用作对外输出的时钟，或用于定时目的。

然而要注意的是，每当访问外部数据存储器时，将跳过一个ALE脉冲。

ALE端可以驱动（吸收或输出电流）8个LS型的TTL输入电路。

对于EPROM单片机（如8751），在EPROM编程期间，此引脚用于输入编程脉冲（PROG）。

③PSEN（29脚）：此脚的输出是外部程序存储器的读选通信号。

在从外部程序存储器取指令（或常数）期间，每个机器周期两次PSEN有效。

管脚说明

管脚说明

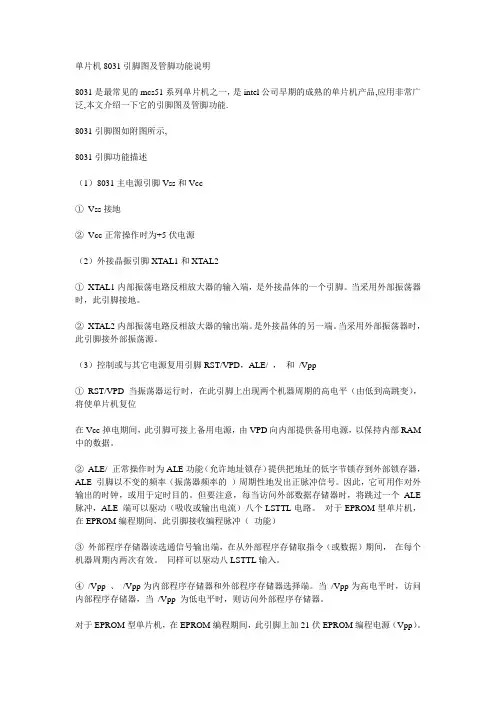

单片机8031引脚图及管脚功能说明8031是最常见的mcs51系列单片机之一，是intel公司早期的成熟的单片机产品,应用非常广泛,本文介绍一下它的引脚图及管脚功能.8031引脚图如附图所示,8031引脚功能描述（1）8031主电源引脚Vss和Vcc①Vss接地②Vcc正常操作时为+5伏电源（2）外接晶振引脚XTAL1和XTAL2①XTAL1内部振荡电路反相放大器的输入端，是外接晶体的一个引脚。

当采用外部振荡器时，此引脚接地。

②XTAL2内部振荡电路反相放大器的输出端。

是外接晶体的另一端。

当采用外部振荡器时，此引脚接外部振荡源。

（3）控制或与其它电源复用引脚RST/VPD，ALE/ ，和/Vpp①RST/VPD 当振荡器运行时，在此引脚上出现两个机器周期的高电平（由低到高跳变），将使单片机复位在Vcc掉电期间，此引脚可接上备用电源，由VPD向内部提供备用电源，以保持内部RAM 中的数据。

②ALE/ 正常操作时为ALE功能（允许地址锁存）提供把地址的低字节锁存到外部锁存器，ALE 引脚以不变的频率（振荡器频率的）周期性地发出正脉冲信号。

因此，它可用作对外输出的时钟，或用于定时目的。

但要注意，每当访问外部数据存储器时，将跳过一个ALE 脉冲，ALE 端可以驱动（吸收或输出电流）八个LSTTL电路。

对于EPROM型单片机，在EPROM编程期间，此引脚接收编程脉冲（功能）③外部程序存储器读选通信号输出端，在从外部程序存储取指令（或数据）期间，在每个机器周期内两次有效。

同样可以驱动八LSTTL输入。

④/Vpp 、/Vpp为内部程序存储器和外部程序存储器选择端。

当/Vpp为高电平时，访问内部程序存储器，当/Vpp 为低电平时，则访问外部程序存储器。

对于EPROM型单片机，在EPROM编程期间，此引脚上加21伏EPROM编程电源（Vpp）。

1、主电源引脚V CC和V SSV CC——（40脚）接+5V电压；V SS——（20脚）接地。

80C51单片机引脚图及引脚功能介绍

80C51单片机引脚图及引脚功能介绍

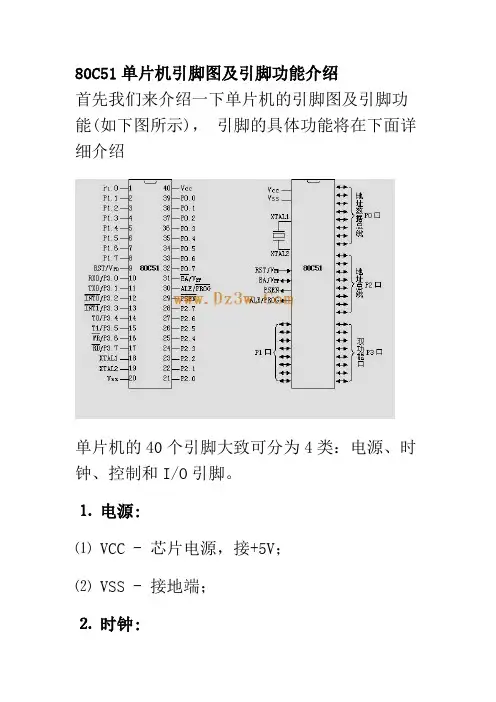

80C51单片机引脚图及引脚功能介绍首先我们来介绍一下单片机的引脚图及引脚功能(如下图所示)，引脚的具体功能将在下面详细介绍单片机的40个引脚大致可分为4类：电源、时钟、控制和I/O引脚。

⒈ 电源:⑴ VCC - 芯片电源，接+5V；⑵ VSS - 接地端；⒉ 时钟:XTAL1、XTAL2 - 晶体振荡电路反相输入端和输出端。

⒊ 控制线:控制线共有4根，⑴ ALE/PROG:地址锁存允许/片内EPROM编程脉冲① ALE功能：用来锁存P0口送出的低8位地址② PROG功能：片内有EPROM的芯片，在EPROM 编程期间，此引脚输入编程脉冲。

⑵ PSEN:外ROM读选通信号。

⑶ RST/VPD:复位/备用电源。

① RST（Reset）功能：复位信号输入端。

② VPD功能：在Vcc掉电情况下，接备用电源。

⑷ EA/Vpp:内外ROM选择/片内EPROM编程电源。

① EA功能：内外ROM选择端。

② Vpp功能：片内有EPROM的芯片，在EPROM编程期间，施加编程电源Vpp。

⒋ I/O线80C51共有4个8位并行I/O端口：P0、P1、P2、P3口，共32个引脚。

P3口还具有第二功能，用于特殊信号输入输出和控制信号（属控制总线）。

拿到一块单片机，想要使用它，首先必须要知道怎样去连线，我们用的一块89C51的芯片为例，我们就看一下如何给它连线。

1、电源：这当然是必不可少的了。

单片机使用的是5V电源，其中正极接40管脚，负极（地）接20管脚。

2、振蒎电路：单片机是一种时序电路，必须供给脉冲信号才能正常工作，在单片机内部已集成了振荡器，使用晶体振荡器，接18、19脚。

只要买来晶体震荡器，电容，连上就能了，按图1接上即可。

3、复位管脚：按图1中画法连好，至于复位是何含义及为何需要复要复位，在单片机功能中介绍。

4、 EA管脚：EA管脚接到正电源端。

至此，一个单片机就接好，通上电，单片机就开始工作了。

我们的第一个任务是要用单片机点亮一只发光二极管LED，显然，这个LED必须要和单片机的某个管脚相连，不然单片机就没法控制它了，那么和哪个管脚相连呢？单片机上除了刚才用掉的5个管脚，还有35个，我们将这个LED和1脚相连。

AT89C51单片机说明

AT89C51单片机说明
此外，在将程序代码烧录至 8751 内部 EPROM、89C51 内部 FALSH 时，可以利用此引 脚来输入提供编程电压（8751 为 2lV、AT89C51 为 12V、8051 是由生产厂方一次性加工好)。
PSEN 此为"Program Store Enable"的缩写。访问外部程序存储器选通信号，低电平有效。在访
(60KB)
0FFFFH
1000H
外部 程序 存储器
0FFFH
EA＝0 (4KB)
0000H
0FFFFH
外 部 数 据 存 储 器
（64KB）
0000H
图 2-2 只读程序存储器
图 2-3 外部数据存储器
直接地址
2FH 7F 7E 7D 7C 7B 7A 79 78 2EH 77 76 75 74 73 72 71 70 2DH 6F 6E 6D 6C 6B 6A 69 68 2CH 67 66 65 64 63 62 61 60 2BH 5F 5E 5D 5C 5B 5A 59 58 2AH 57 56 55 54 53 52 51 50 29H 4F 4E 4D 4C 4B 4A 49 48 28H 47 46 45 44 43 42 41 40 位寻址区 27H 3F 3E 3D 3B 3C 3A 39 38 26H 37 36 35 34 33 32 31 30 25H 2F 2E 2D 2B 2C 2A 29 28 24H 27 26 25 24 23 22 21 20 23H 1F 1E 1D 1C 1B 1A 19 18 22H 17 16 15 14 13 12 11 10 21H 0F 0E 0D 0C 0B 0A 09 08 20H 07 06 05 04 03 02 01 00 1FH

51单片机读引脚及读锁存器

51单片机读引脚及读锁存器

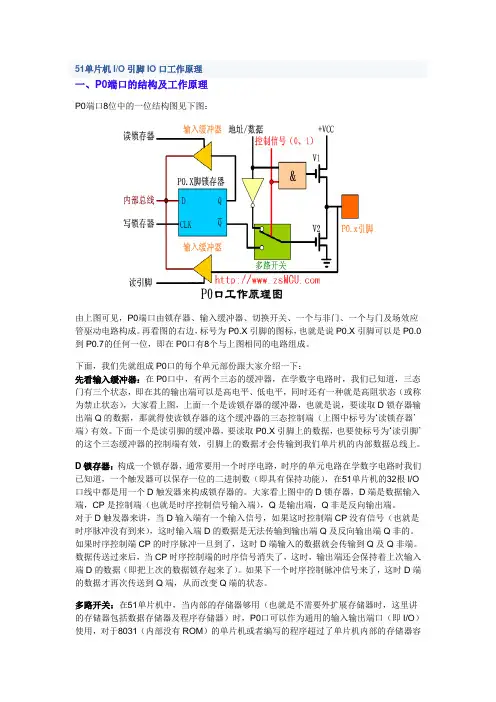

51单片机I/O引脚IO口工作原理一、P0端口的结构及工作原理P0端口8位中的一位结构图见下图：由上图可见，P0端口由锁存器、输入缓冲器、切换开关、一个与非门、一个与门及场效应管驱动电路构成。

再看图的右边，标号为P0.X引脚的图标，也就是说P0.X引脚可以是P0.0到P0.7的任何一位，即在P0口有8个与上图相同的电路组成。

下面，我们先就组成P0口的每个单元部份跟大家介绍一下：先看输入缓冲器：在P0口中，有两个三态的缓冲器，在学数字电路时，我们已知道，三态门有三个状态，即在其的输出端可以是高电平、低电平，同时还有一种就是高阻状态（或称为禁止状态），大家看上图，上面一个是读锁存器的缓冲器，也就是说，要读取D锁存器输出端Q的数据，那就得使读锁存器的这个缓冲器的三态控制端（上图中标号为‘读锁存器’端）有效。

下面一个是读引脚的缓冲器，要读取P0.X引脚上的数据，也要使标号为‘读引脚’的这个三态缓冲器的控制端有效，引脚上的数据才会传输到我们单片机的内部数据总线上。

D锁存器：构成一个锁存器，通常要用一个时序电路，时序的单元电路在学数字电路时我们已知道，一个触发器可以保存一位的二进制数（即具有保持功能），在51单片机的32根I/O 口线中都是用一个D触发器来构成锁存器的。

大家看上图中的D锁存器，D端是数据输入端，CP是控制端（也就是时序控制信号输入端），Q是输出端，Q非是反向输出端。

对于D触发器来讲，当D输入端有一个输入信号，如果这时控制端CP没有信号（也就是时序脉冲没有到来），这时输入端D的数据是无法传输到输出端Q及反向输出端Q非的。

如果时序控制端CP的时序脉冲一旦到了，这时D端输入的数据就会传输到Q及Q非端。

数据传送过来后，当CP时序控制端的时序信号消失了，这时，输出端还会保持着上次输入端D的数据（即把上次的数据锁存起来了）。

如果下一个时序控制脉冲信号来了，这时D端的数据才再次传送到Q端，从而改变Q端的状态。

C51单片机引脚图及引脚功能介绍

C51单片机引脚图及引脚功能介绍

80C51单片机引脚图及引脚功能介绍首先我们来介绍一下单片机的引脚图及引脚功能(如下图所示)，引脚的具体功能将在下面详细介绍单片机的40个引脚大致可分为4类：电源、时钟、控制和I/O引脚。

⒈ 电源:⑴ VCC - 芯片电源，接+5V；⑵ VSS - 接地端；⒉ 时钟:XTAL1、XTAL2 - 晶体振荡电路反相输入端和输出端。

⒊ 控制线:控制线共有4根，⑴ ALE/PROG:地址锁存允许/片内EPROM编程脉冲① ALE功能：用来锁存P0口送出的低8位地址② PROG功能：片内有EPROM的芯片，在EPROM 编程期间，此引脚输入编程脉冲。

⑵ PSEN:外ROM读选通信号。

⑶ RST/VPD:复位/备用电源。

① RST（Reset）功能：复位信号输入端。

② VPD功能：在Vcc掉电情况下，接备用电源。

⑷ EA/Vpp:内外ROM选择/片内EPROM编程电源。

① EA功能：内外ROM选择端。

② Vp p功能：片内有EPROM的芯片，在EPROM编程期间，施加编程电源Vpp。

⒋ I/O线80C51共有4个8位并行I/O端口：P0、P1、P2、P3口，共32个引脚。

P3口还具有第二功能，用于特殊信号输入输出和控制信号（属控制总线）。

拿到一块单片机，想要使用它，首先必须要知道怎样去连线，我们用的一块89C51的芯片为例，我们就看一下如何给它连线。

1、电源：这当然是必不可少的了。

单片机使用的是5V电源，其中正极接40管脚，负极（地）接20管脚。

2、振蒎电路：单片机是一种时序电路，必须供给脉冲信号才能正常工作，在单片机内部已集成了振荡器，使用晶体振荡器，接18、19脚。

只要买来晶体震荡器，电容，连上就能了，按图1接上即可。

3、复位管脚：按图1中画法连好，至于复位是何含义及为何需要复要复位，在单片机功能中介绍。

4、 EA管脚：EA管脚接到正电源端。

至此，一个单片机就接好，通上电，单片机就开始工作了。

我们的第一个任务是要用单片机点亮一只发光二极管LED，显然，这个LED必须要和单片机的某个管脚相连，不然单片机就没法控制它了，那么和哪个管脚相连呢单片机上除了刚才用掉的5个管脚，还有35个，我们将这个LED和1脚相连。

常用芯片引脚图

常用芯片引脚图

附录三常用芯片引脚图一、 单片机类1、MCS-51芯片介绍：MCS-51系列单片机是美国Intel 公司开发的8位单片机，又可以分为多个子系列。

MCS-51系列单片机共有40条引脚，包括32条I/O 接口引脚、4条控制引脚、2条电源引脚、2条时钟引脚。

引脚说明： P0.0～P0.7：P0口8位口线，第一功能作为通用I/O 接口，第二功能作为存储器扩展时的地址/数据复用口。

P1.0～P1.7：P1口8位口线，通用I/O 接口无第二功能。

P2.0～P2.7：P2口8位口线，第一功能作为通用I/O 接口，第二功能作为存储器扩展时传送高8位地址。

P3.0～P3.7：P3口8位口线，第一功能作为通用I/O 接口，第二功能作为为单片机的控制信号。

ALE/ PROG ：地址锁存允许/编程脉冲输入信号线（输出信号）PSEN ：片外程序存储器开发信号引脚（输出信号）EA/Vpp ：片外程序存储器使用信号引脚/编程电源输入引脚RST/VPD ：复位/备用电源引脚2、MCS-96芯片介绍：MCS-96系列单片机是美国Intel 公司继MCS-51系列单片机之后推出的16位单片机系列。

它含有比较丰富的软、硬件资源，适用于要求较高的实时控制场合。

它分为48引脚和68引脚两种，以48引脚居多。

引脚说明：RXD/P2.1 TXD/P2.0：串行数据传出分发送和接受引脚，同时也作为P2口的两条口线HS1.0～HS1.3：高速输入器的输入端HS0.0～HS0.5：高速输出器的输出端（有两个和HS1共用）Vcc ：主电源引脚（＋5V ）Vss ：数字电路地引脚（0V ）Vpd ：内部RAM 备用电源引脚（＋5V ）V REF ：A/D 转换器基准电源引脚（＋5V ）AGND ：A/D 转换器参考地引脚12345678910111213141516171819204039383736353433323130292827262524232221P1.0P1.1P1.2P1.3P1.4P1.5P1.6P1.7RST RXD/P3.0TXD/P3.1INT0/P3.2INT1/P3.3T0/P3.4T1/P3.5WR/P3.6RD/P3.7XTAL2XTAL1V SS V CC P0.0/AD 0P0.1/AD 1P0.2/AD 2P0.3/AD 3P0.4/AD 4P0.5/AD 5P0.6/AD 6P0.7/AD 7EA/V PP ALE/PROG PSENP2.7/A 15P2.6/A 14P2.5/A 13P2.4/A 12P2.3/A 11P2.2/A 10P2.1/A 9P2.0/A 8803180518751XTAL1、XTAL2：内部振荡器反相器输入、输出端，常外接晶振。

80C51单片机引脚图及引脚功能介绍

80C51单片机引脚图及引脚功能介绍

80C51单片机引脚图及引脚功能介绍首先我们来介绍一下单片机的引脚图及引脚功能(如下图所示)，引脚的具体功能将在下面详细介绍单片机的40个引脚大致可分为4类：电源、时钟、控制和I/O引脚。

⒈电源:⑴ VCC - 芯片电源，接+5V；⑵ VSS - 接地端；⒉时钟:XTAL1、XTAL2 - 晶体振荡电路反相输入端和输出端。

⒊控制线:控制线共有4根，⑴ ALE/PROG:地址锁存允许/片内EPROM编程脉冲① ALE功能：用来锁存P0口送出的低8位地址② PROG功能：片内有EPROM的芯片，在EPROM 编程期间，此引脚输入编程脉冲。

⑵ PSEN:外ROM读选通信号。

⑶ RST/VPD:复位/备用电源。

① RST（Reset）功能：复位信号输入端。

② VPD功能：在Vcc掉电情况下，接备用电源。

⑷ EA/Vpp:内外ROM选择/片内EPROM编程电源。

① EA功能：内外ROM选择端。

② Vpp功能：片内有EPROM的芯片，在EPROM 编程期间，施加编程电源Vpp。

⒋ I/O线80C51共有4个8位并行I/O端口：P0、P1、P2、P3口，共32个引脚。

P3口还具有第二功能，用于特殊信号输入输出和控制信号（属控制总线）。

拿到一块单片机，想要使用它，首先必须要知道怎样去连线，我们用的一块89C51的芯片为例，我们就看一下如何给它连线。

1、电源：这当然是必不可少的了。

单片机使用的是5V电源，其中正极接40管脚，负极（地）接20管脚。

2、振蒎电路：单片机是一种时序电路，必须供给脉冲信号才能正常工作，在单片机内部已集成了振荡器，使用晶体振荡器，接18、19脚。

只要买来晶体震荡器，电容，连上就能了，按图1接上即可。

3、复位管脚：按图1中画法连好，至于复位是何含义及为何需要复要复位，在单片机功能中介绍。

4、EA管脚：EA管脚接到正电源端。

至此，一个单片机就接好，通上电，单片机就开始工作了。

我们的第一个任务是要用单片机点亮一只发光二极管LED，显然，这个LED必须要和单片机的某个管脚相连，不然单片机就没法控制它了，那么和哪个管脚相连呢？单片机上除了刚才用掉的5个管脚，还有35个，我们将这个LED和1脚相连。

51单片机常用芯片引脚图

51单片机常用芯片引脚图

常用芯片引脚图一、 单片机类1、MCS-51芯片介绍：MCS-51系列单片机是美国Intel 公司开发的8位单片机，又可以分为多个子系列。

MCS-51系列单片机共有40条引脚，包括32条I/O 接口引脚、4条控制引脚、2条电源引脚、2条时钟引脚。

引脚说明： P0.0～P0.7：P0口8位口线，第一功能作为通用I/O 接口，第二功能作为存储器扩展时的地址/数据复用口。

P1.0～P1.7：P1口8位口线，通用I/O 接口无第二功能。

P2.0～P2.7：P2口8位口线，第一功能作为通用I/O 接口，第二功能作为存储器扩展时传送高8位地址。

P3.0～P3.7：P3口8位口线，第一功能作为通用I/O 接口，第二功能作为为单片机的控制信号。

ALE/ PROG ：地址锁存允许/编程脉冲输入信号线（输出信号）PSEN ：片外程序存储器开发信号引脚（输出信号）EA/Vpp ：片外程序存储器使用信号引脚/编程电源输入引脚RST/VPD ：复位/备用电源引脚2、MCS-96芯片介绍：MCS-96系列单片机是美国Intel 公司继MCS-51系列单片机之后推出的16位单片机系列。

它含有比较丰富的软、硬件资源，适用于要求较高的实时控制场合。

它分为48引脚和68引脚两种，以48引脚居多。

引脚说明：RXD/P2.1 TXD/P2.0：串行数据传出分发送和接受引脚，同时也作为P2口的两条口线HS1.0～HS1.3：高速输入器的输入端HS0.0～HS0.5：高速输出器的输出端（有两个和HS1共用）Vcc ：主电源引脚（＋5V ）Vss ：数字电路地引脚（0V ）Vpd ：内部RAM 备用电源引脚（＋5V ）V REF ：A/D 转换器基准电源引脚（＋5V ）AGND ：A/D 转换器参考地引脚12345678910111213141516171819204039383736353433323130292827262524232221P1.0P1.1P1.2P1.3P1.4P1.5P1.6P1.7RST RXD/P3.0TXD/P3.1INT0/P3.2INT1/P3.3T0/P3.4T1/P3.5WR/P3.6RD/P3.7XTAL2XTAL1V SS V CC P0.0/AD 0P0.1/AD 1P0.2/AD 2P0.3/AD 3P0.4/AD 4P0.5/AD 5P0.6/AD 6P0.7/AD 7EA/V PP ALE/PROG PSENP2.7/A 15P2.6/A 14P2.5/A 13P2.4/A 12P2.3/A 11P2.2/A 10P2.1/A 9P2.0/A 8803180518751XTAL1、XTAL2：内部振荡器反相器输入、输出端，常外接晶振。

AT89S52 (51)单片机的引脚图及各引脚功能说明

AT89S52 (51)单片机的引脚图及各引脚功能说明

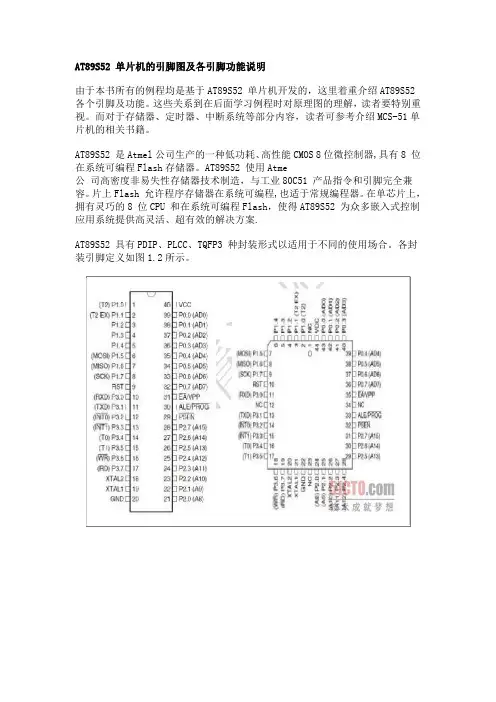

AT89S52 单片机的引脚图及各引脚功能说明由于本书所有的例程均是基于AT89S52 单片机开发的，这里着重介绍AT89S52 各个引脚及功能。

这些关系到在后面学习例程时对原理图的理解，读者要特别重视。

而对于存储器、定时器、中断系统等部分内容，读者可参考介绍MCS-51单片机的相关书籍。

AT89S52 是Atmel公司生产的一种低功耗、高性能CMOS 8位微控制器,具有8 位在系统可编程Flash存储器。

AT89S52 使用Atme公司高密度非易失性存储器技术制造，与工业80C51 产品指令和引脚完全兼容。

片上Flash 允许程序存储器在系统可编程,也适于常规编程器。

在单芯片上，拥有灵巧的8 位CPU 和在系统可编程Flash，使得AT89S52 为众多嵌入式控制应用系统提供高灵活、超有效的解决方案.AT89S52 具有PDIP、PLCC、TQFP3 种封装形式以适用于不同的使用场合。

各封装引脚定义如图1.2所示。

图 1.2 AT89S52引脚图下面简单介绍AT89S52 各引脚的功能,更多信息请查阅Atmel公司的技术文档。

VCC：电源。

GND：地。

P0 口:P0 口是一个8 位漏极开路的双向I/O 口.作为输出口,每位能驱动8 个TTL逻辑电平.对P0 端口写“1”时,引脚用做高阻抗输入。

当访问外部程序和数据存储器时，P0 口也被作为低8 位地址/数据复用。

在这种模式下，P0 具有内部上拉电阻.在Flash编程时,P0 口也用来接收指令字节；在程序校验时，输出指令字节。

在程序校验时，需要外部上拉电阻。

P1 口：P1 口是一个具有内部上拉电阻的8 位双向I/O 口，P1 输出缓冲器能驱动4 个TT逻辑电平.当对P1 端口写“1”时，内部上拉电阻把端口拉高，此时可以作为输入口使用。

当作为输入使用时，被外部拉低的引脚由于内部电阻的原因，将输出电流（IIL）。

此外，P1.0 和P1。

2 分别作为定时器/计数器2 的外部计数输入(P1。

基于AT89C51单片机下的引脚说明及引脚图

基于AT89C51单片机下的引脚说明及引脚图

基于AT89C51单片机下的引脚说明及引脚图
 AT89C51是一种带4K字节闪烁可编程可擦除只读存储器的低电压，高性能CMOS8位微处理器，俗称单片机。

该器件采用ATMEL高密度非易失存储器制造技术制造，与工业标准的MCS-51指令集和输出管脚相兼容。

由于将多功能8位CPU和闪烁存储器组合在单个芯片中，ATMEL的AT89C51
是一种高效微控制器，为很多嵌入式控制系统提供了一种灵活性高且价廉的方案。

 引脚说明：
 VCC：供电电压。

 P0口：P0口为一个8位漏级开路双向I/O口，每脚可吸收8TTL门电流。

当P1口的管脚第一次写1时，被定义为高阻输入。

P0能够用于外部程序数据存储器，它可以被定义为数据/地址的第八位。

在FIASH编程时，P0 口作为原码输入口，当FIASH进行校验时，P0输出原码，此时P0外部必须被拉高。

 P1口：P1口是一个内部提供上拉电阻的8位双向I/O口，P1口缓冲器能。

MCS-51单片机的组成

MCS-51单片机的组成

• • • • • •
3) 内部程序存储器（内部ROM） 8051 共有 4KB 掩膜 ROM ，用于存放程序、 原始数据或表格，因此，称之为程序存储器， 简称内部ROM。 4) 定时/计数器 8051 共有两个 16 位的定时 / 计数器，以实 现定时或计数功能，并以其定时或计数结果 对计算机进行控制。 5) 并行I/O口 MCS-51 共有 4 个 8 位的 I/O 口（ P0 、 P1 、 P2、P3），以实现数据的并行输入/输出。
87C52
8 KB
256 B
2×64 KB
3×16
4×8
1
6
2.2.1 51子系列和52子系列
•
• • • •
MCS-51系列又分为51和52两个子系列，并 以芯片型号的最末位数字作为标志。其中，51 子系列是基本型，而52子系列则属增强型。52 子系列功能增强的具体方面，从表 1-1 所列内 容中可以看出： (1) 片内ROM从4 KB增加到8 KB。 (2) 片内RAM从128 B增加到256 B。 (3) 定时/计数器从2个增加到3个。 (4) 中断源从5个增加到6个。
微型计算机系统
ห้องสมุดไป่ตู้
输 入 设 备
输 入 接 口 电 路
CPU 运 算 器 控 制 器
输 出 接 口 电 路
输 出 设 备
软 件 ＋ 系 统
存 储 器 硬件系统
图1-1 微型计算机硬件系统组成示意图
• 下面把组成计算机的5个基本部件作简单说明。 • 1) 运算器 • 运算器是计算机的运算部件，用于实现算术和逻辑 运算。计算机的数据运算和处理都在这里进行。 • 2) 控制器 • 控制器是计算机的指挥控制部件，它控制计算机各 部分自动、协调地工作。运算器和控制器是计算机的核 心部分，常把它们合在一起称之为中央处理器，简称 CPU。

51单片机的引脚详解

51单片机的引脚详解

51单片机的引脚引脚功能：MCS-51是标准的40引脚双列直插式集成电路芯片，引脚分布请参照----单片机引脚图：l P0.0~P0.7P0口8位双向口线（在引脚的39~32号端子）。

l P1.0~P1.7P1口8位双向口线（在引脚的1~8号端子）。

l P2.0~P2.7P2口8位双向口线（在引脚的21~28号端子）。

l P3.0~P3.7P2口8位双向口线（在引脚的10~17号端子）。

这4个I/O口具有不完全相同的功能，大家可得学好了，其它书本里虽然有，但写的太深，初学者很难理解，这里都是按我自已的表达方式来写的，相信你也能够理解。

P0口有三个功能：1、外部扩展存储器时，当做数据总线（如图1中的D0~D7为数据总线接口）2、外部扩展存储器时，当作地址总线（如图1中的A0~A7为地址总线接口）3、不扩展时，可做一般的I/O使用，但内部无上拉电阻，作为输入或输出时应在外部接上拉电阻。

P1口只做I/O口使用：其内部有上拉电阻。

P2口有两个功能：1、扩展外部存储器时，当作地址总线使用2、做一般I/O口使用，其内部有上拉电阻；P3口有两个功能：除了作为I/O使用外（其内部有上拉电阻），还有一些特殊功能，由特殊寄存器来设置，具体功能请参考我们后面的引脚说明。

有内部EPROM的单片机芯片（例如8751），为写入程序需提供专门的编程脉冲和编程电源，这些信号也是由信号引脚的形式提供的，即：编程脉冲：30脚（ALE/PROG）编程电压（25V）：31脚（EA/Vpp）接触过工业设备的兄弟可能会看到有些印刷线路板上会有一个电池，这个电池是干什么用的呢？这就是单片机的备用电源，当外接电源下降到下限值时，备用电源就会经第二功能的方式由第9脚（即RST/VPD）引入，以保护内部RAM中的信息不会丢失。

（注：这些引脚的功能应用，除9脚的第二功能外，在“新动力2004版”学习套件中都有应用到。

）在介绍这四个I/O口时提到了一个“上拉电阻”那么上拉电阻又是一个什么东东呢？他起什么作用呢？都说了是电阻那当然就是一个电阻啦，当作为输入时，上拉电阻将其电位拉高，若输入为低电平则可提供电流源；所以如果P0口如果作为输入时，处在高阻抗状态，只有外接一个上拉电阻才能有效。

51单片机各引脚及端口详解

51单片机各引脚及端口详解

51单片机各引脚及端口详解51单片机引脚功能：MCS-51是标准的40引脚双列直插式集成电路芯片,引脚分布请参照----单片机引脚图：l ~ P0口8位双向口线（在引脚的39~32号端子）。

l ~ P1口8位双向口线（在引脚的1~8号端子）。

l ~ P2口8位双向口线（在引脚的21~28号端子）。

l ~ P2口8位双向口线（在引脚的10~17号端子）。

这4个I/O口具有不完全相同的功能,大家可得学好了,其它书本里虽然有,但写的太深,对于初学者来说很难理解的,我这里都是按我自已的表达方式来写的,相信你也能够理解的。

P0口有三个功能：1、外部扩展存储器时,当做数据总线（如图1中的D0~D7为数据总线接口）2、外部扩展存储器时,当作地址总线（如图1中的A0~A7为地址总线接口）3、不扩展时,可做一般的I/O使用,但内部无上拉电阻,作为输入或输出时应在外部接上拉电阻。

P1口只做I/O口使用：其内部有上拉电阻。

P2口有两个功能：1、扩展外部存储器时,当作地址总线使用2、做一般I/O口使用,其内部有上拉电阻;P3口有两个功能：除了作为I/O使用外（其内部有上拉电阻）,还有一些特殊功能,由特殊寄存器来设置,具体功能请参考我们后面的引脚说明。

有内部EPROM的单片机芯片（例如8751）,为写入程序需提供专门的编程脉冲和编程电源,这些信号也是由信号引脚的形式提供的,即：编程脉冲：30脚（ALE/PROG）编程电压（25V）：31脚（EA/Vpp）接触过工业设备的兄弟可能会看到有些印刷线路板上会有一个电池,这个电池是干什么用的呢这就是单片机的备用电源,当外接电源下降到下限值时,备用电源就会经第二功能的方式由第9脚（即RST/VPD）引入,以保护内部RAM中的信息不会丢失。

在介绍这四个I/O口时提到了一个“上拉电阻”那么上拉电阻又是一个什么东东呢他起什么作用呢都说了是电阻那当然就是一个电阻啦,当作为输入时,上拉电阻将其电位拉高,若输入为低电平则可提供电流源;所以如果P0口如果作为输入时,处在高阻抗状态,只有外接一个上拉电阻才能有效。

at89c51引脚图及功能

at89c51引脚图及功能

at89c51引脚图及功能AT89C51是美国ATMEL公司生产的低电压，高性能CMOS8位单片机，片内含4k bytes的可反复擦写的只读程序存储器（PEROM）和128 bytes的随机存取数据存储器（RAM），器件采用ATMEL公司的高密度、非易失性存储技术生产，兼容标准MCS-51指令系统，片内置通用8位中央处理器（CPU）和Flash存储单元，功能强大AT89C51单片机可为您提供许多高性价比的应用场合，可灵活应用于各种控制领域。

主要性能参数：·与MCS-51产品指令系统完全兼容·4k字节可重擦写Flash闪速存储器·1000次擦写周期·全静态操作：0Hz－24MHz ·三级加密程序存储器·128×8字节内部RAM ·32个可编程I／O口线·2个16位定时／计数器·6个中断源·可编程串行UART通道·低功耗空闲和掉电模式功能特性概述：AT89C51提供以下标准功能：4k字节Flash闪速存储器，128字节内部RAM，32个I／O口线，两个16位定时／计数器，一个5向量两级中断结构，一个全双工串行通信口，片内振荡器及时钟电路。

同时，AT89C51可降至0Hz的静态逻辑操作，并支持两种软件可选的节电工作模式。

空闲方式停止CPU的工作，但允许RAM，定时／计数器，串行通信口及中断系统继续工作。

掉电方式保存RAM中的内容，但振荡器停止工作并禁止其它所有部件工作直到下一个硬件复位。

·P0口：P0口是一组8位漏极开路型双向I／O口，也即地址／数据总线复用口。

作为输出口用时，每位能吸收电流的方式驱动8个TTL逻辑门电路，对端口写“1”可作为高阻抗输入端用。

在访问外部数据存储器或程序存储器时，这组口线分时转换地址（低8位）和数据总线复用，在访问期间激活内部上拉电阻。

在FIash编程时，P0口接收指令字节，而在程序校验时，输出指令字节，校验时，要求外接上拉电阻。

51系列单片机引脚排列图与引脚功能介绍(含AT8051、89C2051等)

51系列单片机引脚排列图与引脚功能介绍(含AT8051、89C2051等)

51系列单片机引脚排列图与引脚功能介绍(含AT8051、89C2051等)51系列单片机引脚排列图与引脚功能介绍(含AT8051、89C2051等)AT89c51（含8051、80S51、8031、8751、8052等）可以说是最常用的51单片机了，下图介绍了AT89c51双列直插和smt两种封装的芯片引脚图资料.供大家查阅.管脚资料与普通的51单片机一样.部分引脚简要说明：1、 RESET：一般接2个元件：①接10K电阻到地，②接10μ电容到电源。

2、 -EA / VPP：一般情况下接高电平（这时使用MCU内部RAM/ROM）。

3、 ALE / PROG：一般情况下空着（这时使用MCU内部RAM/ROM）。

4、 -PSEN：一般情况下空着（当使用MCU内部RAM/ROM时）。

5、 P0内部没有上拉电阻。

所以必要时需要在每个引脚外接5.1K左右上拉电阻到电源。

6、 XTAL1是片内振荡器的反相放大器输入端，XTAL2则是输出端，使用外部振荡器时，外部振荡信号应直接加到XTAL1，而XTAL2悬空（特别声明：有些文章把XTAL1、XTAL2的功能正好说反了。

而我们这里的说法绝对是正确的）。

内部方式时，时钟发生器对振荡脉冲二分频，如晶振为12MHz，时钟频率就为6MHz。

晶振的频率可以在1MHz-24MHz内选择。

电容取20PF左右。

7、 VDD：电源+5V。

VSS：GND接地。

PDIP：PQFP/TQFP：PLCC：引脚功能说明：89C51外部引脚图：（可以直接拷入ASM程序文件中，作注释使用，十分方便）; ┏━┓┏━━┓; P1.0 ┫1 ┗┛ 40┣ Vcc; P1.1 ┫2 39┣ P0.0; P1.2 ┫3 38┣ P0.1; P1.3 ┫4 37┣ P0.2; P1.4 ┫5 36┣ P0.3; P1.5 ┫6 35┣ P0.4; P1.6 ┫7 34┣ P0.5; P1.7 ┫8 33┣ P0.6; RST/Vpd ┫9 32┣ P0.7; RXD P3.0 ┫10 31┣ -EA/Vpp（内1/外0 程序地址选择）; TXD P3.1 ┫11 30┣ ALE/-P （地址锁存输出）; -INT0 P3.2 ┫12 29┣ -PSEN （外部程序读选通输出）; -INT1 P3.3 ┫13 28┣ P2.7; T0 P3.4 ┫14 27┣ P2.6; T1 P3.5 ┫15 26┣ P2.5; -WR P3.6 ┫16 25┣ P2.4; -RD P3.7 ┫17 24┣ P2.3; X2 ┫18 23┣ P2.2; X1 ┫19 22┣ P2.1; GND ┫20 21┣ P2.0; ┗━━━━━┛引脚说明：①电源引脚Vcc（40脚）：典型值＋5V。

MCS-51单片机的引脚
