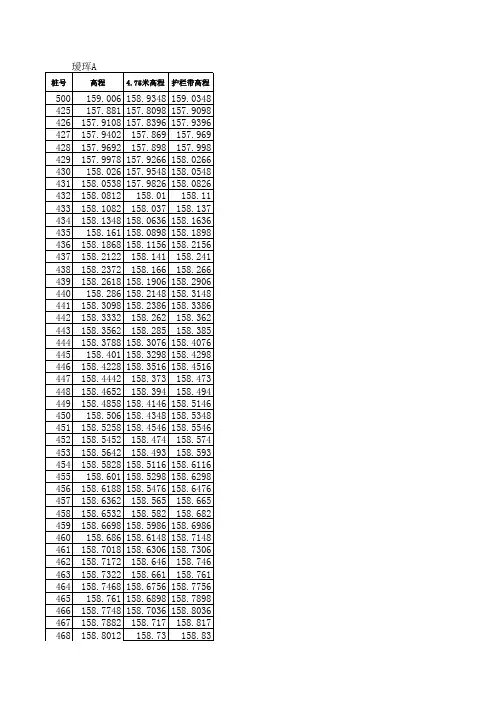

qiao桥位竖曲线高程

此讲完毕
上次课回顾
问题： 1.公路和道路的关系？公路的等级分类？ 2.公路各等级分类之区别？ 3.公路路基横断面图的组成？
黑 色 路 面
白 色 路 面
第二节 公路的平面线形
一、平面线形：是指道路中心线在水平面上 的投影。
平面线形
公路平面
二、平面线形要素
1、直线 曲率为0的线形。 2、圆曲线 曲率为常数的线形。 3、缓和曲线 曲率为变数的线形。
细讲：高速公路

《公路工程技术标准》（JTJ 001-97）定义：专供汽车分
向、分车道行驶并全部控制出入的干线公路。

《公路工程名词术语》（JTJ 002-87）定义：具有四个或 四个以上车道，并设有中央分隔带，全部立体交叉并具有
完善的交通安全设施与管理设施、服务设施，全部控制出
入，专供汽车高速行驶的公路。
一个完整的平面线形一般经过ZH(直 缓)—HY(缓圆)—YH(圆缓)—HZ(缓直)这 个过程
平面线型的常见组合方式



1.基本型 2.S型 3.卵型 4.凸型 5.复合型 6.C型
平曲线超高

1.设置超高的原因 2.超高横坡度的确定 3.超高的过渡。
平曲线的加宽

1、缓和曲线的作用 ①配合圆曲线完善线形，使得线形缓和、圆 滑，增加线形美观，有良好视觉效果。 ②行车缓和。有利于驾驶员操作方向盘。
2、缓和曲线的方程
r l A
2
o
回旋线起点切 线为x轴
式中： r —— 回旋线上某点的曲率半径。 L —— 回旋线上某点到原点的曲线长。 A —— 回旋线重点参数，表示曲线变化缓 急程度。
圆曲线几何要素的确定

i合 i纵2 i横 2 0.082 0.0482 9.33% 9%
五、纵坡设计的一般要求（P139）
1、纵坡设计必须满足《公路工程技术标准》中的各项 规定。
2、为保证汽车能以一定的车速安全舒顺地行驶，纵坡 应具有一定的平顺性，起伏不宜过大及过于频繁。 尽量避免采用极限纵坡值，合理安排缓和坡段，不 宜连续采用极限长度的陡坡夹最短长度的缓和坡段。 连续上坡或下坡路段，应避免设置反坡段。越岭线 垭口附近的纵坡应尽量放缓一些。
（一）坡长限制 坡长－－指变坡点与变坡点之间的水平长度。
坡长
➢坡长限制，主要是对较陡纵坡的最大长度和一 般纵坡的最小长度加以限制。
最小坡长限制：任何路段 最大坡长限制：陡坡路段
1．最小坡长限制 :
（1）规定最小坡长的原因
①纵断面上若变坡点过多，纵向起伏变化频繁影响了行车的 舒适和安全；
②相邻变坡点之间的距离不宜过短，以便插入适当的竖曲线 来缓和纵坡的要求，同时也便于平、纵面线形的合理组合与 布置。
最大纵坡（％）
3
456 7 8
9
➢ 设计速度为120km/h、100km/h、80km/h的高速公路受地 形条件或其他特殊情况限制时，经技术经济论证合理，最大纵 坡可增加1％。
➢ 公路改建中，设计速度为40km/h、30km/h、20km/h的利 用原有公路的改建路段，经技术经济论证合理，最大纵坡可增 加1%。
(3) 自然因素：海拔高程、气候（积雪寒冷等）。 ➢ 纵坡度大小的优劣： 坡度大，行车困难，上坡速度低，下坡较危险。 山区公路可缩短里程，降低造价。
2．最大纵坡的确定
我国《公路工程技术标准》规定各级公路的最大纵坡 规定如表3-9所示。
最大纵坡
表3-9

桥梁工程是铁路（高铁）、公路建设中的重要组成部分。

施工测量在桥梁建设过程中起着十分重要的作用。

随着现代科学技术的发展桥梁的结构形式不断变革，技术含量越来越高；测量工作也应随科技的发展而相应变化。

控制网建立和布设形式目前公司在建项目类型多样，有铁路、公路、地铁、城市轨道、地方引水工程等。

铁路项目和多数公路项目采用GPS布网控制，也有一些项目受条件限制采用导线布网控制。

除个别长大桥梁和特殊设计桥梁以外，一般项目中的桥梁的控制都纳入了全线的精测加密网中。

建网时遵守先整体后局部的工作程序，应将设计院控制点全部纳入精测网或加密网中，对设计破坏或缺失的控制点应要求设计院补埋重测。

在建立控制网时，既要考虑三角网、三角锁本身的精度（即图形强度），还要考虑施工的需要。

所以在布网之前应对桥梁的设计方案、施工方法、场地便道布置、桥址地形、周围环境条件、水文地质情况，以及精度要求等方面进行分析和研究。

可以事先在奥维地形图中拟定布网方案，再到现场选定定位。

长大桥梁或个别特殊设计桥梁应独立建网，编写《桥梁施工测量技术方案》。

根据桥梁的长度、结构类型、仪器的等级，合理选择控制网等级和精度；选择有利的三角网进行布设控制。

桥梁三角网一般应满足下列要求：三角网的布设应满足控制网精度和观测条件的要求。

首级网可为测角网、测边网或三角网，亦可根据需要增设插入点或精密导线点，作为次级控制点。

三角形网的求距角不宜小于30°，困难情况不宜小于25°。

岸上基线边应与桥中线近于垂直，其长度宜为桥轴线度的0.7倍，困难时不应小于桥轴线长度的0.5倍。

1、桥梁三角网的基本图形的选择：2、三角网的控制点必须能控制全桥（主跨）及相关的重要附属工程；3、桥轴线一般是控制网中的一条边；4、所有控制点必须选定在开阔、安全、稳固和便于引点的地方；5、控制网图形应有足够的图形强度和满足一定的精度；以确保引点和墩台定位的精度；6、有长大引桥或个别特殊桥梁的三角网宜采用分级控制，根据工程进展情况，分阶段逐级布网；所布设的三角网应与设计院或加密点一同联测，保证全桥连接的整体性。

施工图桥梁测量参数复核实例计算（惠罗10标项目经理部张斌斌毛锦波）[摘要] 一些工程项目由于忽视施工图纸的审核工作，在施工过程中出现桩基、盖梁、支座垫石平面位置、标高偏差、梁长偏差等引发的质量问题，严重影响了项目的工程进度和质量，鉴于测量在图纸会审中的重要作用，下面本文就以惠罗10标公峨1#大桥右幅桥为例，重点阐述如何进行桥梁图纸中的竖曲线、平曲线、坐标、标高、横坡和梁长等测量参数的复核。

[关键词]：图纸会审；平曲线；竖曲线；纵断面；坐标；标高；横坡；梁长1 、工程概况1.1 桥梁工程地质概况公峨1#大桥位于云贵高原与广西丘陵过渡的斜坡地带。

桥区附近海拔516.5～650.0m，相对高差133.5m；轴线通过段地面高程为525.7～568.7m之间，相对高差为43.00m；桥位所处地面起伏变化较大。

桥区位于罗甸县罗妥乡所管辖，有乡村公路通知桥1.2 桥梁结构类型①. 通过两阶段施工的设计，对线性的优化以及调整，本阶段左幅1#桥采用7X30米预应力砼先简支后连续的T型桥梁，左幅2#桥采用2X30米预应力砼先简支后连续的T型桥梁，左幅3#桥采用20X30预应力砼先简支后结构连续T型梁桥方案。

②. 桥型结构上部结构：预应力砼先简支后连续T型梁；下部结构：0#岸桥台采用重力式U型桥台，承台桩基础，20#台采用扩大基础施工。

桥墩为钢筋砼圆形双柱式墩，基础为桩基础。

③. 桥面采用分离式，桥面宽度为12.25m；具体布置为0.5m(护栏)+11.25(行车道)+0.5(护栏)。

桥面铺装为0.1(沥青)+防水层+0.08(混凝土)。

1.3 桥梁线性指标1.3.1 平曲线本桥平面分别位于圆曲线(起始桩号：YK106+538，终止桩号为YK106+686.872，半径：R=800m，左偏曲线)、缓和曲线(起始桩号：YK106+686.872，终止桩号：YK106+836.872，参数：A=346.410，左偏曲线)、直线(起始桩号：YK106+836.872，终止桩号：K107+006.007)、圆曲线(起始桩号：K107+006.007，终止桩号：107+156.889，半径R=2500m，右偏曲线)，本初桥位17-20跨为整幅路基宽度，本桥处于断链上右幅YK107+000.122=整幅K107+006.007。
