功率表的使用方法 2

功率表的使用方法一、什么是功率表功率表（Power Meter）是一种用于测量电力系统中电能的仪器，它能够测量电压、电流、功率因数等参数，并计算出电能消耗。

功率表广泛应用于工业、商业和家庭等领域，用于监测和管理电能的使用情况，帮助用户合理使用电能、节约能源。

二、功率表的种类根据使用场景和功能特点，功率表可以分为以下几种类型：1. 数字功率表数字功率表是一种使用数字显示屏来显示测量结果的功率表。

它具有测量精度高、反应速度快、抗干扰能力强等特点。

数字功率表通常配备多种测量功能，如电压测量、电流测量、功率测量、功率因数测量等。

2. 便携式功率表便携式功率表是一种体积小、重量轻、易于携带的功率表。

它适用于现场测试和移动测量，可以方便地进行电能监测和电能消耗分析。

便携式功率表通常具有较高的测量精度和可靠性，并支持数据存储和传输功能。

3. 多功能功率表多功能功率表是一种集成了多种测量功能的功率表。

它不仅可以测量电压、电流、功率因数等基本参数，还可以进行谐波分析、功率质量分析等高级功能。

多功能功率表通常配备大屏幕显示器和直观的用户界面，方便用户进行操作和数据分析。

三、功率表的使用步骤使用功率表进行电能测量和分析通常需要经过以下几个步骤：1. 连接电路首先，将功率表与待测电路进行连接。

功率表通常具有多个电压和电流输入通道，根据测量需求选择合适的通道进行连接。

在连接过程中，应注意确保连接正确、牢固可靠，并遵守相关的安全操作规程。

2. 设置测量参数根据实际情况，设置功率表的测量参数。

包括选择测量通道、设定测量范围、调整采样率等。

在设置测量参数时，应根据待测电路的特点和测量要求进行合理选择，以保证测量结果的准确性和可靠性。

3. 进行测量设置好测量参数后，开始进行测量。

功率表会即时显示电压、电流、功率因数等参数，并通过内部算法计算出电能消耗。

在测量过程中，应注意观察测量结果的稳定性和准确性，及时处理异常情况并进行必要的调整。

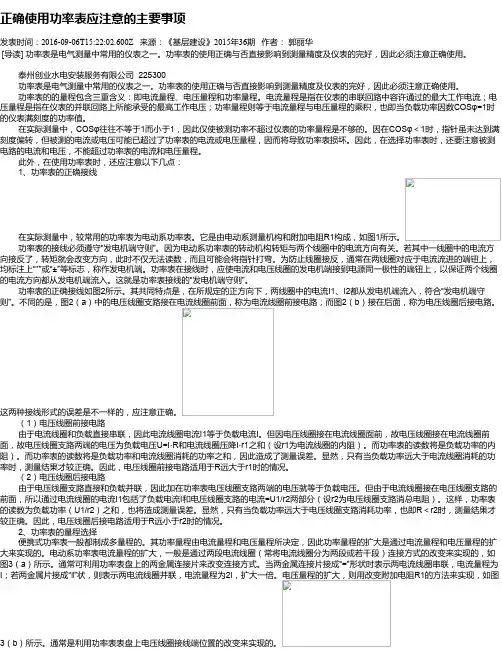

正确使用功率表应注意的主要事项发表时间：2016-09-06T15:22:02.600Z 来源：《基层建设》2015年36期作者：郭丽华[导读] 功率表是电气测量中常用的仪表之一。

功率表的使用正确与否直接影响到测量精度及仪表的完好，因此必须注意正确使用。

泰州创业水电安装服务有限公司 225300功率表是电气测量中常用的仪表之一。

功率表的使用正确与否直接影响到测量精度及仪表的完好，因此必须注意正确使用。

功率表的的量程包含三重含义：即电流量程、电压量程和功率量程。

电流量程是指在仪表的串联回路中容许通过的最大工作电流；电压量程是指在仪表的并联回路上所能承受的最高工作电压；功率量程则等于电流量程与电压量程的乘积，也即当负载功率因数COSφ=1时的仪表满刻度的功率值。

在实际测量中，COSφ往往不等于1而小于1，因此仅使被测功率不超过仪表的功率量程是不够的。

因在COSφ＜1时，指针虽未达到满刻度偏转，但被测的电流或电压可能已超过了功率表的电流或电压量程，因而将导致功率表损坏。

因此，在选择功率表时，还要注意被测电路的电流和电压，不能超过功率表的电流和电压量程。

此外，在使用功率表时，还应注意以下几点：1、功率表的正确接线在实际测量中，较常用的功率表为电动系功率表。

它是由电动系测量机构和附加电阻R1构成，如图1所示。

功率表的接线必须遵守“发电机端守则”。

因为电动系功率表的转动机构转矩与两个线圈中的电流方向有关。

若其中一线圈中的电流方向接反了，转矩就会改变方向，此时不仅无法读数，而且可能会将指针打弯。

为防止线圈接反，通常在两线圈对应于电流流进的端钮上，均标注上“*”或“±”等标志，称作发电机端。

功率表在接线时，应使电流和电压线圈的发电机端接到电源同一极性的端钮上，以保证两个线圈的电流方向都从发电机端流入。

这就是功率表接线的“发电机端守则”。

功率表的正确接线如图2所示。

其共同特点是，在所规定的正方向下，两线圈中的电流I1、I2都从发电机端流入，符合“发电机端守则”。

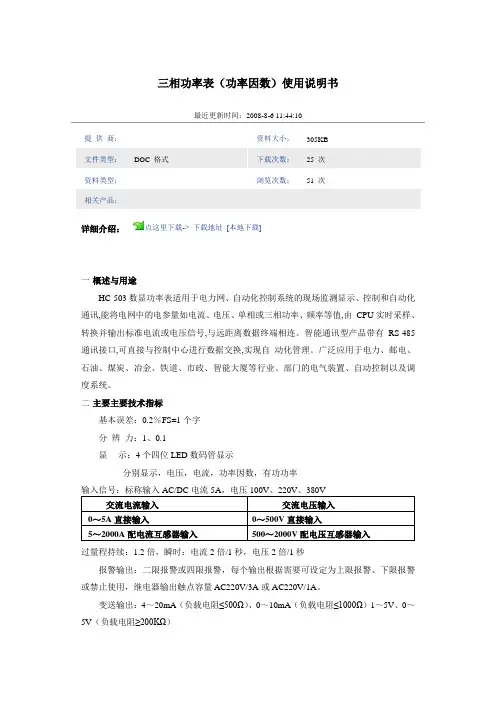

三相功率表（功率因数）使用说明书最近更新时间：2008-8-6 11:44:10提供商：资料大小：305KB文件类型：DOC 格式下载次数：25 次资料类型：浏览次数：51 次相关产品：详细介绍：点这里下载-> 下载地址[本地下载]一·概述与用途HC-503数显功率表适用于电力网、自动化控制系统的现场监测显示、控制和自动化通讯,能将电网中的电参量如电流、电压、单相或三相功率、频率等值,由CPU实时采样、转换并输出标准电流或电压信号,与远距离数据终端相连。

智能通讯型产品带有RS-485通讯接口,可直接与控制中心进行数据交换,实现自动化管理。

广泛应用于电力、邮电、石油、煤炭、冶金、铁道、市政、智能大厦等行业、部门的电气装置、自动控制以及调度系统。

二·主要主要技术指标基本误差：0.2％FS±1个字分辨力：1、0.1显示：4个四位LED数码管显示分别显示，电压，电流，功率因数，有功功率过量程持续：1.2倍，瞬时：电流2倍/1秒，电压2倍/1秒报警输出：二限报警或四限报警，每个输出根据需要可设定为上限报警、下限报警或禁止使用，继电器输出触点容量 AC220V/3A或AC220V/1A。

变送输出：4～20mA（负载电阻≤500Ω）、0～10mA（负载电阻≤1000Ω）1～5V、0～5V（负载电阻≥200KΩ）通讯输出：接口方式——隔离串行双向通讯接口RS485/RS422/RS232/Modem 波特率——300～9600bps内部自由设定电源：开关电源85～265V AC功耗：4W环境温度：0～50℃环境湿度：<85％RH四、操作说明（一）面板说明HA指示灯亮—电压显示（三排从上依次显示AC相，AB相，BC相电压）LA指示灯亮—三排从上依次显示电流，功率因数，功率）OUT指示灯亮—上排显示HZ，中间显示电网频率。

上排显示uAH，中间显示有功电能高4位，下排显示有功电能低4位。

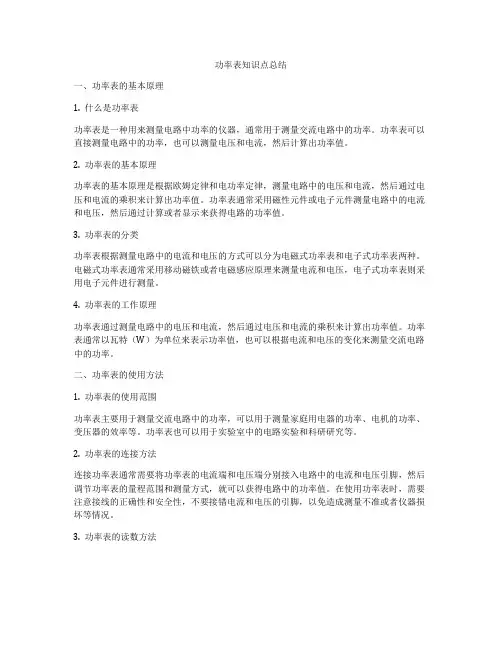

功率表知识点总结一、功率表的基本原理1. 什么是功率表功率表是一种用来测量电路中功率的仪器，通常用于测量交流电路中的功率。

功率表可以直接测量电路中的功率，也可以测量电压和电流，然后计算出功率值。

2. 功率表的基本原理功率表的基本原理是根据欧姆定律和电功率定律，测量电路中的电压和电流，然后通过电压和电流的乘积来计算出功率值。

功率表通常采用磁性元件或电子元件测量电路中的电流和电压，然后通过计算或者显示来获得电路的功率值。

3. 功率表的分类功率表根据测量电路中的电流和电压的方式可以分为电磁式功率表和电子式功率表两种。

电磁式功率表通常采用移动磁铁或者电磁感应原理来测量电流和电压，电子式功率表则采用电子元件进行测量。

4. 功率表的工作原理功率表通过测量电路中的电压和电流，然后通过电压和电流的乘积来计算出功率值。

功率表通常以瓦特（W）为单位来表示功率值，也可以根据电流和电压的变化来测量交流电路中的功率。

二、功率表的使用方法1. 功率表的使用范围功率表主要用于测量交流电路中的功率，可以用于测量家庭用电器的功率、电机的功率、变压器的效率等。

功率表也可以用于实验室中的电路实验和科研研究等。

2. 功率表的连接方法连接功率表通常需要将功率表的电流端和电压端分别接入电路中的电流和电压引脚，然后调节功率表的量程范围和测量方式，就可以获得电路中的功率值。

在使用功率表时，需要注意接线的正确性和安全性，不要接错电流和电压的引脚，以免造成测量不准或者仪器损坏等情况。

3. 功率表的读数方法功率表显示的功率值通常是电流和电压的乘积，表示电路中的实时功率。

在读取功率表的数据时，需要关注功率表的量程范围和单位，以及电流和电压的测量正确性。

功率表有时候也会显示功率因数、频率等相关参数，需要注意理解和解释这些参数的含义和影响。

4. 功率表的注意事项在使用功率表时需要注意接线的正确性和安全性，不要给功率表造成过大的电流或电压，以免损坏仪器或者造成意外。

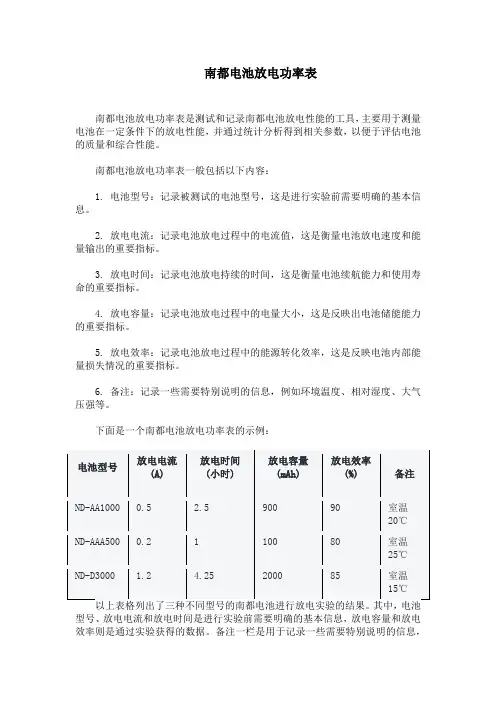

南都电池放电功率表南都电池放电功率表是测试和记录南都电池放电性能的工具，主要用于测量电池在一定条件下的放电性能，并通过统计分析得到相关参数，以便于评估电池的质量和综合性能。

南都电池放电功率表一般包括以下内容：1. 电池型号：记录被测试的电池型号，这是进行实验前需要明确的基本信息。

2. 放电电流：记录电池放电过程中的电流值，这是衡量电池放电速度和能量输出的重要指标。

3. 放电时间：记录电池放电持续的时间，这是衡量电池续航能力和使用寿命的重要指标。

4. 放电容量：记录电池放电过程中的电量大小，这是反映出电池储能能力的重要指标。

5. 放电效率：记录电池放电过程中的能源转化效率，这是反映电池内部能量损失情况的重要指标。

6. 备注：记录一些需要特别说明的信息，例如环境温度、相对湿度、大气压强等。

下面是一个南都电池放电功率表的示例：例如环境温度等。

需要注意的是，在进行实验过程中，要确保设备稳定运行，并按照设定参数进行实验。

实验完成后，应及时记录数据，并进行相应的统计分析。

南都电池放电功率表能够帮助测试人员快速记录实验数据，并方便后续数据的存档和查看。

南都电池放电功率表使用方法如下：1. 准备工作：确定被测试电池的型号、选择适当的放电电流和放电时间，并清空电池的电量。

2. 连接设备：将被测试电池连接到放电设备上。

3. 设置参数：根据准备工作设置好放电电流、放电时间等参数。

4. 启动放电：启动放电设备，记录放电开始时间。

5. 记录数据：在电池放电过程中，按照设定的时间间隔记录电池的放电电流、放电时间、放电容量等数据。

6. 停止放电：待电池放电完毕后，停止放电设备并记录停止时间。

7. 统计分析：根据记录的数据，计算出电池放电容量和效率，并做出相应的分析。

综上所述，南都电池放电功率表是一种用于测试和记录南都电池放电功率的工具，使用方法相对简单，但需要认真记录数据并进行统计分析。

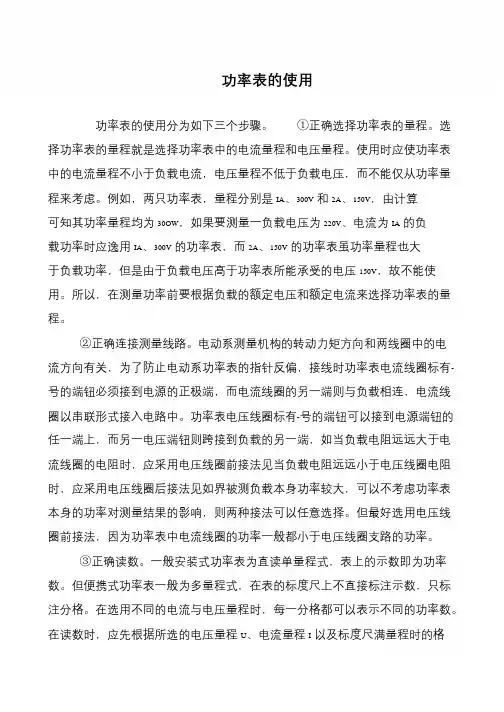

功率表的使用功率表的使用分为如下三个步骤。

①正确选择功率表的量程。

选择功率表的量程就是选择功率表中的电流量程和电压量程。

使用时应使功率表中的电流量程不小于负载电流，电压量程不低于负载电压，而不能仅从功率量程来考虑。

例如，两只功率表，量程分别是IA、300V和2A、150V，由计算可知其功率量程均为30OW，如果要测量一负载电压为220V、电流为IA的负载功率时应逸用IA、300V的功率表，而2A、150V的功率表虽功率量程也大于负载功率，但是由于负载电压高于功率表所能承受的电压150V，故不能使用。

所以，在测量功率前要根据负载的额定电压和额定电流来选择功率表的量程。

②正确连接测量线路。

电动系测量机构的转动力矩方向和两线圈中的电流方向有关，为了防止电动系功率表的指针反偏，接线时功率表电流线圈标有- 号的端钮必须接到电源的正极端，而电流线圈的另一端则与负载相连，电流线圈以串联形式接入电路中。

功率表电压线圈标有-号的端钮可以接到电源端钮的任一端上，而另一电压端钮则跨接到负载的另一端，如当负载电阻远远大于电流线圈的电阻时，应采用电压线圈前接法见当负载电阻远远小于电压线圈电阻时，应采用电压线圈后接法见如界被测负载本身功率较大，可以不考虑功率表本身的功率对测量结果的影响，则两种接法可以任意选择。

但最好选用电压线圈前接法，因为功率表中电流线圈的功率一般都小于电压线圈支路的功率。

③正确读数。

一般安装式功率表为直读单量程式，表上的示数即为功率数。

但便携式功率表一般为多量程式，在表的标度尺上不直接标注示数，只标注分格。

在选用不同的电流与电压量程时，每一分格都可以表示不同的功率数。

在读数时，应先根据所选的电压量程U、电流量程I以及标度尺满量程时的格。

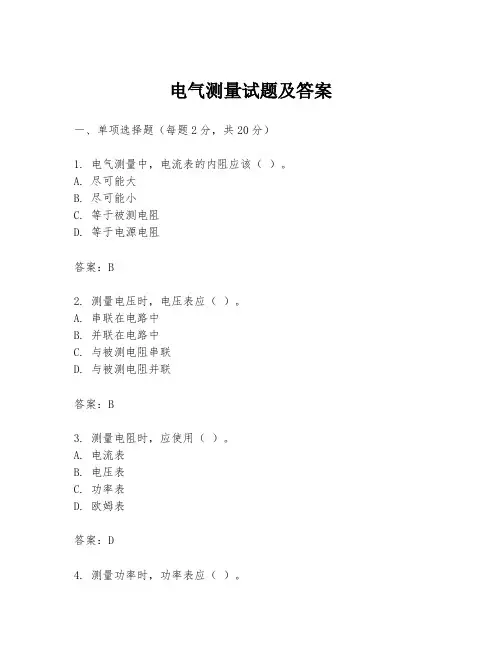

电气测量试题及答案一、单项选择题（每题2分，共20分）1. 电气测量中，电流表的内阻应该（）。

A. 尽可能大B. 尽可能小C. 等于被测电阻D. 等于电源电阻答案：B2. 测量电压时，电压表应（）。

A. 串联在电路中B. 并联在电路中C. 与被测电阻串联D. 与被测电阻并联答案：B3. 测量电阻时，应使用（）。

A. 电流表B. 电压表C. 功率表D. 欧姆表答案：D4. 测量功率时，功率表应（）。

A. 串联在电路中B. 并联在电路中C. 与被测电阻串联D. 与被测电阻并联答案：A5. 测量电流时，电流表的量程应（）。

A. 远大于被测电流B. 远小于被测电流C. 等于被测电流D. 接近被测电流答案：D6. 测量电压时，电压表的量程应（）。

A. 远大于被测电压B. 远小于被测电压C. 等于被测电压D. 接近被测电压答案：D7. 测量电阻时，欧姆表的量程应（）。

A. 远大于被测电阻B. 远小于被测电阻C. 等于被测电阻D. 接近被测电阻答案：D8. 测量功率时，功率表的量程应（）。

A. 远大于被测功率B. 远小于被测功率C. 等于被测功率D. 接近被测功率答案：D9. 测量电流时，电流表的内阻对测量结果的影响是（）。

A. 增大测量值B. 减小测量值C. 无影响D. 无法确定答案：B10. 测量电压时，电压表的内阻对测量结果的影响是（）。

A. 增大测量值B. 减小测量值C. 无影响D. 无法确定答案：C二、多项选择题（每题3分，共15分）1. 电气测量中，电流表的正确使用方法包括（）。

A. 电流表应串联在电路中B. 电流表应并联在电路中C. 电流表的量程应大于被测电流D. 电流表的内阻应尽可能小答案：ACD2. 电压表的正确使用方法包括（）。

A. 电压表应串联在电路中B. 电压表应并联在电路中C. 电压表的量程应小于被测电压D. 电压表的内阻应尽可能大答案：BD3. 欧姆表的正确使用方法包括（）。

A. 欧姆表应串联在电路中B. 欧姆表应并联在电路中C. 欧姆表的量程应大于被测电阻D. 欧姆表的内阻应尽可能大答案：C4. 功率表的正确使用方法包括（）。

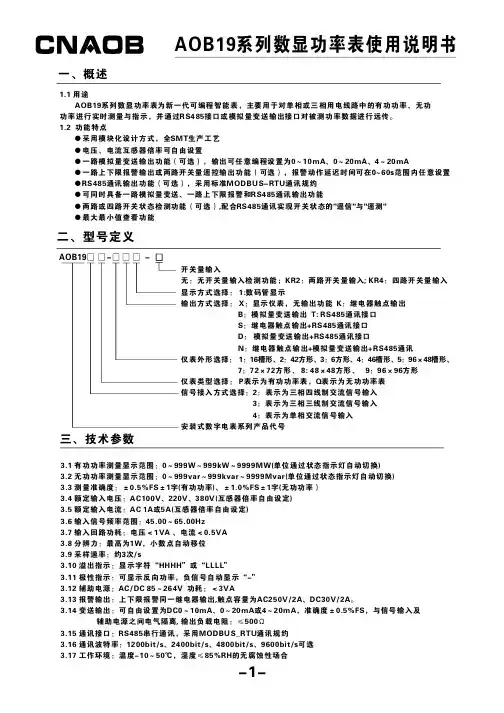

1.1用途AOB19系列数显功率表为新一代可编程智能表，主要用于对单相或三相用电线路中的有功功率、无功功率进行实时测量与指示，并通过RS485接口或模拟量变送输出接口对被测功率数据进行远传。

功能特点●采用模块化设计方式，全生产工艺●电压、mA mA 1.2SMT 电流互感器倍率可自由设置●一路模拟量变送输出功能（可选），输出可任意编程设置为0～10、0～20、4～20mA●一路上下限报警输出或两路开关量遥控输出功能（可选），报警动作延迟时间可在0~60s 范围内任意设置●RS485通讯输出功能（可选），采用标准MODBUS-RTU 通讯规约●可同时具备一路模拟量变送、一路上下限报警和RS485通讯输出功能●两路或四路开关状态检测功能（可选）,配合RS485通讯实现开关状态的"遥信"与"遥测"●最大最小值查看功能一、概述AOB19系列数显功率表使用说明书3.1测量范围～999W ～999kW ～9999MW()3.2测量范围～～～()3.3测量0.5%FS 1() 1.0%FS 1(3.43.5AC 1A 5A 3.6频率范围：45.0065.00Hz3输入回路功耗：电压＜电流0.5VA 3分辨力：最高为，小数点自动移位39采样速率：约3.10HHHH LLLL 3.11-3.12AC/DC 85264V 33.13,AC250V/2A DC30V/2A 3.14DC010mA 020mA 420mA 0.5%FS ,5003.15RS485MODBUS_RTU 316通讯波特率：、、、可317环境：温度～℃，湿度≤的无腐蚀性场合有功功率显示：0单位通过状态指示灯自动切换无功功率显示：0999var 999kvar 9999Mvar 单位通过状态指示灯自动切换准确度：±±字有功功率、±±字无功功率）额定输入电压：AC100V 、220V 、380V(互感器倍率自由设定)额定输入电流：或(互感器倍率自由设定)输入信号～.71VA 、＜.81W .3次/s溢出指示：显示字符“”或“”极性指示：可显示反向功率，负信号自动显示“”辅助电源：～功耗：＜VA报警输出：上下限报警同一继电器输出触点容量为、。

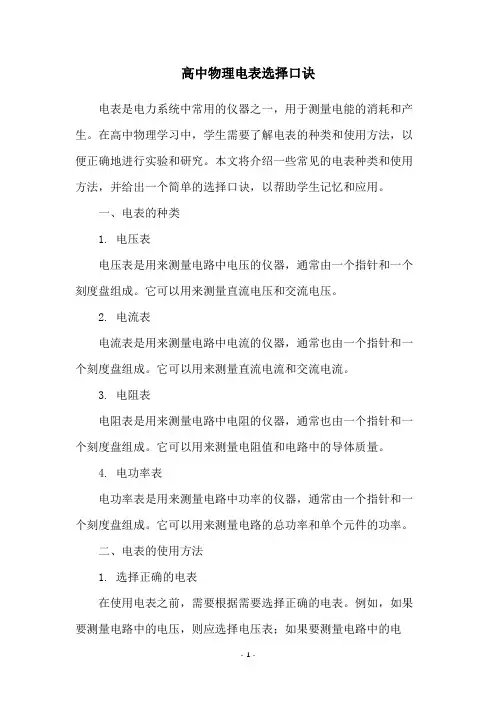

高中物理电表选择口诀电表是电力系统中常用的仪器之一，用于测量电能的消耗和产生。

在高中物理学习中，学生需要了解电表的种类和使用方法，以便正确地进行实验和研究。

本文将介绍一些常见的电表种类和使用方法，并给出一个简单的选择口诀，以帮助学生记忆和应用。

一、电表的种类1. 电压表电压表是用来测量电路中电压的仪器，通常由一个指针和一个刻度盘组成。

它可以用来测量直流电压和交流电压。

2. 电流表电流表是用来测量电路中电流的仪器，通常也由一个指针和一个刻度盘组成。

它可以用来测量直流电流和交流电流。

3. 电阻表电阻表是用来测量电路中电阻的仪器，通常也由一个指针和一个刻度盘组成。

它可以用来测量电阻值和电路中的导体质量。

4. 电功率表电功率表是用来测量电路中功率的仪器，通常由一个指针和一个刻度盘组成。

它可以用来测量电路的总功率和单个元件的功率。

二、电表的使用方法1. 选择正确的电表在使用电表之前，需要根据需要选择正确的电表。

例如，如果要测量电路中的电压，则应选择电压表；如果要测量电路中的电流，则应选择电流表。

2. 连接电表连接电表时，需要按照电路图中的要求连接。

通常，电表应连接在电路中的最后一步，以便准确测量电路中的电压、电流、电阻和功率。

3. 读取电表的读数在测量过程中，需要读取电表的读数。

对于电压表和电流表，读数应该是指针指向的刻度值；对于电阻表和电功率表，读数应该是指针指向的刻度值的倒数。

三、电表选择口诀为了方便学生记忆和应用电表，我们给出一个简单的电表选择口诀：电压表测电压，电流表测电流，电阻表测电阻，电功率表测功率。

在实际应用中，学生只需要根据需要选择正确的电表，并按照正确的方法连接和读取电表的读数即可。

四、总结电表是高中物理学习中常用的仪器之一，学生需要了解电表的种类和使用方法，以便正确地进行实验和研究。

本文介绍了常见的电表种类和使用方法，并给出了一个简单的选择口诀，以帮助学生记忆和应用。

在学习和应用电表时，学生应该注意安全，并遵循实验室的规定和要求。

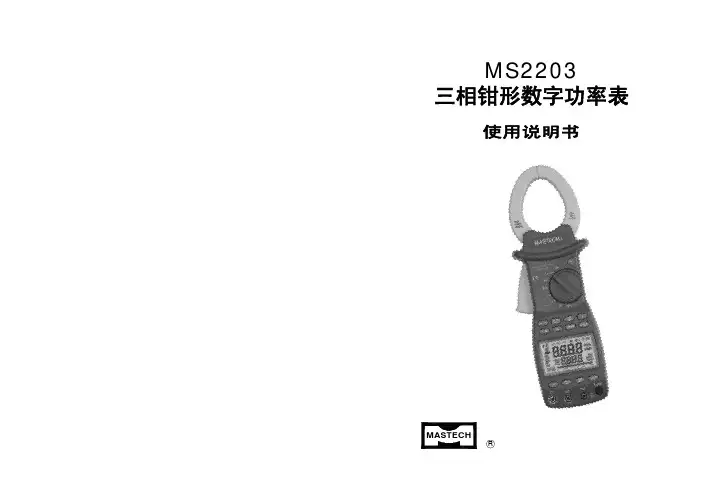

MS2203三相钳形数字功率表使用说明书MASTECHR目录安全要求 - - - - - - - - - - - - - - - - - - - - - - - 1 安全信息 - - - - - - - - - - - - - - - - - - - - - - - 1 安全标志 - - - - - - - - - - - - - - - - - - - - - - - 1 概述 - - - - - - - - - - - - - - - - - - - - - - - 2 特点 - - - - - - - - - - - - - - - - - - - - - - - - - 2 仪表外形 - - - - - - - - - - - - - - - - - - - - - - 3 旋钮操作 - - - - - - - - - - - - - - - - - - - - - - 4 按键开关操作 - - - - - - - - - - - - - - - - - - - - - 5 液晶显示 - - - - - - - - - - - - - - - - - - - - - - 7使用说明 - - - - - - - - - - - - - - - - - - - - - - 9 交流电压测量 - - - - - - - - - - - - - - - - - - 9 交流电流测量 - - - - - - - - - - - - - - - - - - 11单相线路测量 - - - - - - - - - - - - - - - - - - 13三相四线制负载的测量 - - - - - - - - - - - - - - 17 三相三线制负载的测量 - - - - - - - - - - - - - - - 21 测量存储 - - - - - - - - - - - - - - - - - - - 21 存储读取 - - - - - - - - - - - - - - - - - - - 21 RS232C数据接口 - - - - - - - - - - - - - - - - - 22 输入电压和电流 - - - - - - - - - - - - - - - - 23背光源显示 - - - - - - - - - - - - - - - - - - - 23安全持握示意图- - - - - - - - - - - - - - - - 23功率曲线示意图 - - - - - - - - - - - - - - - - - 24低电池电压指示 - - - - - - - - - - - - - - - - 25 电池的更换 - - - - - - - - - - - - - - - - - - - - - - 25 技术指标 - - - - - - - - - - - - - - - - - - - - - - 26 附件 - - - - - - - - - - - - - - - - - - - - - - - - - 29安全要求· 在使用仪表时请仔细地阅读使用说明，特别要注意“警告”的内容。
