鸟牌功率计使用说明书

2005-10-05文件编号：BTI-PIE-002-011 文件名称：AgilentE4418B功率计操作指导书Rev.：A生效日期：Page 2 of 3 项目操作步骤操作方法操作要求备注事项4. 功率计归零、校准5. 保存4.Display键5.PRESETLoad键1. 频率设定“Ref CF”默认值是100%或最后一个值；使用面板上的上、下、左、右键修改“Ref CF”；按“%”确认；2. 将功率传感器接至面板上的“POWER REF”端口；3. 按下面板上的“Rel/Offset”键，按下屏幕上的软按键“Offset Off”，即把衰件偏置关闭；4. 按下面板上的“Zero/Cal”键，按下屏幕上的软按键“Power Ref On”，即把功率修正打开，按下“Zero”,等待功率归零后，再按“cal”校准仪器，校准完成；5. 按下屏幕上的软按键“Power Ref Off”，即把功率修正关闭；6. 按下面板上的“Rel/Offset”键，按下屏幕上的软按键“Rel off”；按“offset”输入offset值，该值由网络分析仪测出，按“offset on ”，即把衰减偏置打开；1.功率计归零、校准完成之后，按下面板上的“SAVE/RECALL”键, 按下屏幕上的软按键“SAVE”，遵照屏幕的提示，按下“CONFIRM”即可；2.如果需要更改所要保存的文件名，则按下屏幕上的软按键“EDIT NAME”，使用面板上的上、下、左、右键编写所需的文件名，编写完后，依次按下屏幕上的软按键“ENTER”、“SAVE”、“CONFIRM”即可完成保存。

3.如果需要直接调出文件，则按下面板上的“SAVE/RECALL”键, 使用面板上的上、下、左、右键选择所需的文件名，按下屏幕上的软按键“RECALL”即可。

按下“”键，屏幕中的“上窗口”或“下窗口”将被选中；按下“”键，屏幕中将显示一个窗口或两个窗口；按PRESET键，当分析仪用PRESET键预置时，它将返回到一已知的工作状态。

功率计的操作如何功率计是如何工作的功率计是测量电信号有功功率的仪表。

功率是表征电信号特性的一个紧要参数。

在直流和低频范围，可以便利的测量负载上的电压有效值V、流过负载的电流有效值I及功率计是测量电信号有功功率的仪表。

功率是表征电信号特性的一个紧要参数。

在直流和低频范围，可以便利的测量负载上的电压有效值V、流过负载的电流有效值I及电压与电流之间的相位角，用下式计算功率值。

功率范围保证测量精度的可测功率最大值和最小值范围。

功率计的功率范围决议于功率探头。

最大允许功率探头不被损坏的最大输入功率值，通常指平均功率。

在测量大功率峰值信号时，注意峰值电压不能超过确定值，否则造成电压击穿。

使用功率计时确定不能测量大于允许功率值的信号，否则会造成功率探头烧毁。

频率范围能保证测量精度和性能指标的被测信号的频率范围。

测量精度指功率探头校准修正后的精度。

不包括测试系统的失配误差。

稳定性功率计的稳定性取决于功率探头的稳定性和指示器的零漂及噪声干扰。

响应时间也称功率传感元件的时间常数。

通常指功率指示器上升到稳定值的64%所需的时间。

探头的型号、阻抗选用功率计探头时，功率探头的使用频率、功率范围必需与被测信号一致，探头传输线的结构和阻抗应与被测传输线相互匹配。

操作步骤将探头和主机通过电缆连接开机预热后将探头接到主机校准源，按校准键校准校准结束后将探头取下，置入测试点频率进行测量注意事项使用前注意功率计和被测信号共地注意探头方向和量程的选择勿将功率计本该接天线的端口接在设备的射频发射端，简单烧毁功率计测量前注意利用校准源校准使用功率计时频率和被测频率应一致当测量功率小于—50dBm时应在测试前校零—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

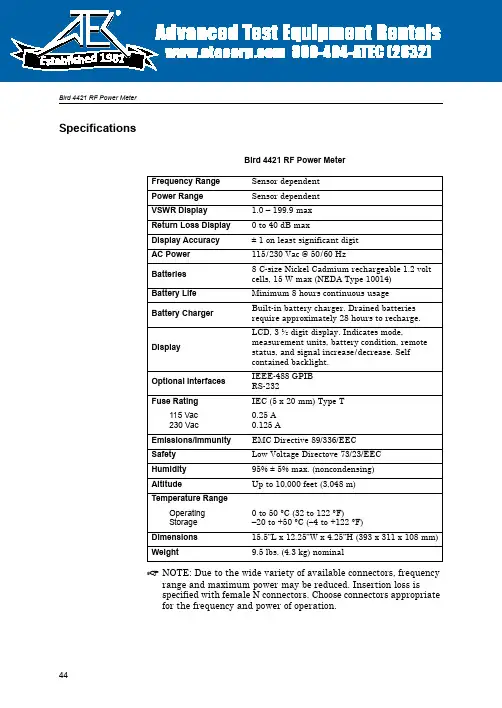

Bird 4421 RF Power Meter44SpecificationsNOTE: Due to the wide variety of available connectors, frequencyrange and maximum power may be reduced. Insertion loss isspecified with female N connectors. Choose connectors appropriate for the frequency and power of operation.Bird 4421 RF Power MeterFrequency Range Sensor dependent Power Range Sensor dependent VSWR Display 1.0 – 199.9 max Return Loss Display 0 to 40 dB maxDisplay Accuracy ± 1 on least significant digit AC Power 115/230 Vac @ 50/60 HzBatteries 8 C-size Nickel Cadmium rechargeable 1.2 volt cells, 15 W max (NEDA Type 10014)Battery Life Minimum 8 hours continuous usage Battery ChargerBuilt-in battery charger. Drained batteries require approximately 28 hours to recharge.DisplayLCD, 3 ½ digit display. Indicates mode,measurement units, battery condition, remote status, and signal increase/decrease. Self contained backlight.Optional Interfaces IEEE-488 GPIB RS-232Fuse RatingIEC (5 x 20 mm) Type T 115 Vac 230 Vac 0.25 A 0.125 AEmissions/Immunity EMC Directive 89/336/EEC Safety Low Voltage Directove 73/23/EEC Humidity 95% ± 5% max. (noncondensing)AltitudeUp to 10,000 feet (3,048 m)Temperature RangeOperating Storage 0 to 50 °C (32 to 122 °F)–20 to +50 °C (–4 to +122 °F)Dimensions 15.5”L x 12.25”W x 4.25”H (393 x 311 x 108 mm)Weight9.5 lbs. (4.3 kg) nominal1981Maintenance45Specifications Common to all SensorsImpedance 50 ohms nominalVSWR Range 1.00 to 2.00 (40.0 to 9.5 dB Return Loss)Sampling Rate Approximately 2 readings/secondCalibration Technique Calibration vs. frequency curve stored in nonvolatile memory in each sensor. Sensor output corrected at frequency of measurement within rated range.Operating Power Supplied by power meter via sensor cable ConnectorsCustomer specified (See “Available Connectors” on page 50)Emissions/Immunity EMC Directive 89/336/EEC Safety Low Voltage Directove 73/23/EEC Humidity 95% ± 5% max. (noncondensing)AltitudeUp to 10,000 feet (3,048 m)Temperature RangeOperating Storage 0 to 50 °C (32 to 122 °F)–20 to +50 °C (–4 to +122 °F)Dimensions 5.4”L x 2.5”W x 3.25”H (137 x 64 x 83 mm)Weight, Nominal1 lb. 13 oz. (0.8 kg)Bird 4421 RF Power Meter46Bird 4020 Series RF Power SensorsPower Range4021, 40224024, 4025300 mW – 1 kW3 W – 10 kWFrequency Range40214022402440251.8 – 32 MHz25 MHz – 1 GHz1.5 – 32 MHz100 kHz – 2.5 MHzAccuracy, Fwd± 3%Insertion VSWR (Insertion Loss)4021, 4024, 402540221.05 (0.05 dB) max1.05 (0.05 dB) max, 25 – 512 MHz1.10 (0.13 dB) max, 512 MHz – 1 GHz Directivity, Minimum4021, 40224024402530 dB30dB (2.5 – 25 MHz), 28 dB (1.5 – 32 MHz)30 dB (125 – 2500 kHz), 28 dB (100 – 125 kHz) Signal PurityFor rated accuracy no more than 1% AMHarmonics –50 dB or lessMaintenance47CAUTIONChanging the sensor’s connectors will invalidate calibration data,and may reduce the maximum power rating of the unit.Bird 4027A Series RF Power SensorsPower Range4027A12M 4027A25M 4027A35M 4027A60M 4027A100M 4027A150M All other models300 mW – 1 kW 3 W – 9 kW 3 W – 7.5 kW 3 W – 6 kW 3 W – 5 kW 3 W – 4 kW 3 W – 10 kWFrequency Range (Calibration Frequency)4027A250K 4027A400K 4027A800K 4027A2M 4027A4M 4027A10M 4027A12M 4027A25M 4027A35M 4027A60M 4027A100M 4027A150M 250 – 400 kHz (250 kHz)400 – 550 kHz (400 kHz)800 – 950 kHz (900 kHz)1.5 – 2.5 MHz (2.0 MHz)3 – 5 MHz (4.0 MHz)10 – 15 MHz (13.56 MHz)10 – 15 MHz (13.56 MHz)25 – 30 MHz (27.12 MHz)35 – 45 MHz (40.0 MHz)45 – 65 MHz (60.0 MHz)95 – 105 MHz 150 – 170 MHzAccuracy±2 % from maximum range to 30 % of full scale on the most sensitive range±1 % at calibration frequency and power level Repeatability ±1 % maximum unit to unit at calibration frequency and power level Insertion VSWR (Insertion Loss) 1.05 (0.05 dB) maxDirectivity, Minimum4027A12MAll other models 30 dB 28 dBSignal PurityFor rated accuracy no more than 1% AM Harmonics –50 dB or less Calibration Power Level1 kW unitsAll other models700 W 1700 WBird 4421 RF Power Meter48Bird 4027F Series RF Power SensorsPower Range100 W – 10 kWFrequency Range4027F2M4027F10M1.8 –2.2 MHz12 – 15 MHzPower Accuracy15 to 35 °C (59 to 95 °F)0 to 50 °C (32 to 122 °F)± 1%± 3%Harmonic Rejection, Minimum4027F2M4027F10Mfrequency > 3.8 MHz:30 dB3.6 – 3.8 MHz:26 dBfrequency > 25 MHz:30 dB Low Frequency Rejection, Minimum (4027F10M Only) frequency < 1 MHz30 dBAM Rejection< 5 kW, 10% AM5 – 10 kW, 10% AM< 0.2% error< 1% errorInsertion VSWR(Insertion Loss)1.05 (0.05 dB) max Directivity, Minimum28 dBCalibration Power Level1700 W nominal Calibration Frequencies4027F2M4027F10M1.80,2.00, 2.20 MHz12.0, 13.56, 15.0 MHzMaintenance49IEEE-488 Interface ModuleLogic Levels Meets all IEEE Standard 488-1978 specificationsModes of OperationSwitch and bus selectableTalk Only Allows the 4421 to send to the bus keyboard-initiated measurements onlyAddressableAllows the 4422 to be addressed as talker or listener under the command of an IEEE-488 bus controllerConnector Standard IEEE-488 bus typeHumidity 95% ± 5% maximum (non-condensing)AltitudeUp to 10,000 feet (3,048 m)Temperature RangeOperating Storage 32 to 122º F (0 to 50º C)–4 to +122º F (–20 to +50º C)Dimensions 6.5”L x 4.5” W (165.1 x 114.3 mm)Weight0.5 lbs (0.227 kg) nominalRS-232 Interface ModuleLogic Levels Meets all EIA Standard RS-232-C specifications Modes of OperationSwitch and bus selectableTalk Always Allows the 4421 to send to the bus keyboard-initiated measurements onlyAddressable Allows the 4421 to be commanded by an RS-232 interface controller Connector RS-232 Interface TypeHumidity 95% ± 5% maximum (non-condensing)AltitudeUp to 10,000 feet (3,048 m)Temperature RangeOperating Storage 32 to 122º F (0 to 50º C)–4 to +122º F (–20 to +50º C)Dimensions 6.5”L x 4.5” W (165.1 x 114.3 mm)Weight0.5 lbs (0.227 kg) nominal。

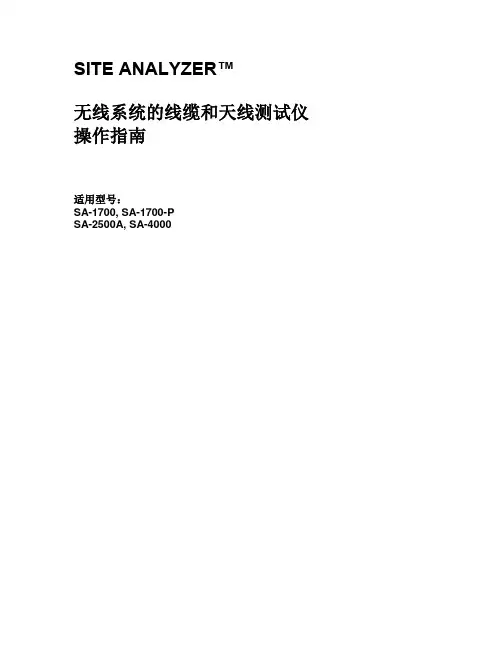

SITE ANALYZER™无线系统的线缆和天线测试仪操作指南适用型号：SA-1700, SA-1700-PSA-2500A, SA-4000一、安全预防措施遵循一般的安全预防措施。

不允许用非专业人士打开仪器。

必须确保接入仪器的主电源有可靠的接地。

如果没有很好的接地，有可能对使用人员造成伤害。

二、手册简介手册说明：我们已经尽力确保该手册是准确的。

如果你们发现任何错误，或有什么改进的建议可以与我们联系。

这本手册可能周期性地被更新。

如果询问对这本手册的更新时，可以参考目录或关于标题页的修订版。

手册的主要章节：仪器简介――－描述鸟牌分析仪的特点。

校准―――列出校准步骤（在进入驻波分析模式，故障定位模式前必须进行校准）驻波分析模式―――列出驻波分析的步骤，介绍该模式下出现的各种功能。

故障定位模式―――列出故障定位的步骤，介绍该模式下的所有功能。

存储与回放―――描述在驻波分析及故障定位模式下如何存储及回放波形轨迹。

能量分析模式―――列出能量分析的步骤，介绍该模式下出现的各种功能。

应用程序―――描述应用程序的使用。

计算机软件―――提供安装指导，介绍鸟牌分析仪的计算机软件的功能。

维修―――列出该分析仪的日常维护任务，解决普通问题的方法。

附录―――介绍该分析仪的按键及接头，提供普通测试的步骤。

三、定位分析仪的按键定位分析器上的按键分为两类。

第一类型是指有一种特殊功能的硬按键。

功能显示在按键上或按键旁。

例如回车键。

第二类型的键是软按键。

每个软按键(在左侧有5个此类按键)都有改变当前支持模式的功能。

按键的名称出现在屏幕的左侧。

例如范围键。

如下图示，驻波分析故障定位能量分析按MEASURE MATCH 软按键应用程序按MODE 模式键按UP箭头用数字键盘输入一个值然后按ENTER四、仪器介绍鸟牌驻波分析仪是用于无线系统安装和维护的多功能的测试仪器。

标配列表：1. 驻波分析仪2. 便携包3. PC工具软件4. 交流电源适配器5. 车载电源适配器6. 9针连接线7. 操作指导(未显示)8. 参考卡片(未显示)未提供的器件：校准器鸟牌5010方向电压感应器鸟牌5011 和5011-EF终端电压感应器第一章驻波比测试仪的特点一、总述1，操作简单，适用于初次使用或偶然使用及专业使用人士。

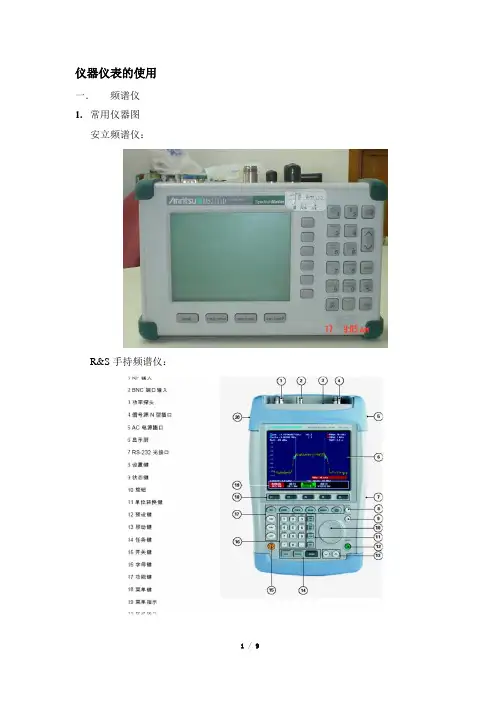

仪器仪表的使用一．频谱仪1.常用仪器图安立频谱仪：R&S手持频谱仪：2.关键设置1）参考电平参考电平是屏幕顶端所能显示的最高水平线,设置它只是用来使波形显示到中间,便于我们观察,对读数是没什么影响的.频谱仪参考电平最大值为20dBm 注意：输入信号的峰值不能高于参考电平!2）带宽(BW)RBW：设置分辨带宽，使之和频宽自动耦合或手动耦合,测量时一般把RBW值设置为与信号带宽同一数量级，例如：测GSM信号时一般设为100kHz,测CDMA信号是一般设为1MHz.VBW：设置视频带宽，使之和分辨带宽自动耦合或手动耦合, 一般推荐设置VBW=0.1RBW。

3）频率设置(FREQ)●CENTER FREQ (中心频率)●START FREQ (起始频率)●STOP RREQ (截至频率)4）前置放大在测量弱信号时需要打开前置放大器：测量范围：-60dBm以下，前置放大器的增益约为20dB注意：1、打开前置放大器时输入信号峰值不能超过-30dBm。

2、当打开前置放大器测试完毕后，要关闭前置放大器后再关闭仪器。

3.测试方法及实例我们通过频谱仪能够实现的两种测试功能：1、点频功率测试；窄带信号的测试通常使用点频功率测试，如测GSM信号。

例：测900M信号上行底噪●首先预设频谱仪至测试状态●参考电平设置按AMPT键再按F1把RELlevel设0dB●频段设置（设885MHz～909MHz）按 FREQ 键按START FREQ键，输入数字885，按MHz确认。

按STOP FREQ键，输入数字909，按MHz确认。

●RBW与VBW设置RBW=100K, VBW=30K按BW键按MANUAL RES BW键，输入数字100，按kHz确认。

按MANUAL VEDIO BW键,输入30，按KHz确认，或用旋钮旋至相应数值。

●将跳线一端接到频谱仪，另一端接到干放施主端口，且测试时确保分布与干放重发段口正常连接。

●观察信号波形。

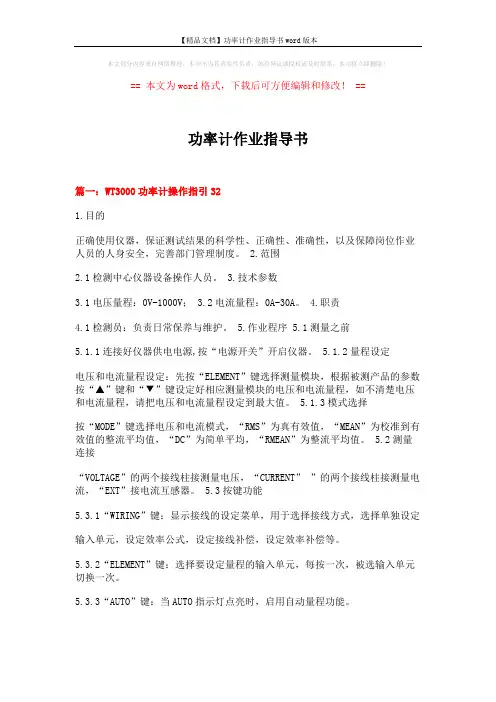

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==功率计作业指导书篇一：WT3000功率计操作指引321.目的正确使用仪器，保证测试结果的科学性、正确性、准确性，以及保障岗位作业人员的人身安全，完善部门管理制度。

2.范围2.1检测中心仪器设备操作人员。

3.技术参数3.1电压量程：0V-1000V； 3.2电流量程：0A-30A。

4.职责4.1检测员：负责日常保养与维护。

5.作业程序 5.1测量之前5.1.1连接好仪器供电电源,按“电源开关”开启仪器。

5.1.2量程设定电压和电流量程设定：先按“ELEMENT”键选择测量模块，根据被测产品的参数按“▲”键和“▼”键设定好相应测量模块的电压和电流量程，如不清楚电压和电流量程，请把电压和电流量程设定到最大值。

5.1.3模式选择按“MODE”键选择电压和电流模式，“RMS”为真有效值，“MEAN”为校准到有效值的整流平均值，“DC”为简单平均，“RMEAN”为整流平均值。

5.2测量连接“VOLTAGE”的两个接线柱接测量电压，“CURRENT” ”的两个接线柱接测量电流，“EXT”接电流互感器。

5.3按键功能5.3.1“WIRING”键：显示接线的设定菜单，用于选择接线方式，选择单独设定输入单元，设定效率公式，设定接线补偿，设定效率补偿等。

5.3.2“ELEMENT”键：选择要设定量程的输入单元，每按一次，被选输入单元切换一次。

5.3.3“AUTO”键：当AUTO指示灯点亮时，启用自动量程功能。

5.3.4“SHIFT+EXT SENSOR”键：显示用于设置每个输入单元的电流传感器换算比的菜单，用这些换算比可以将电流传感器输出转换成电流。

5.3.5“UPDATE RATE”键：显示数据更新率的设定菜单，用于选择决定电压，电流和功率等数值数据（测量值）的采样数据的捕获间隔（数据更新率）。

光功率计使用说明书一、概述本仪器测量精度高，稳定可靠。

是一种智能化的、高性能的通用光功率计。

采用了精确的软件校准技术，可测量不同波长的光功率，具有好的性价比。

是光电器件、光无源器件、光纤、光缆、光纤通信设备的测量，以及光纤通信系统工程建設和维护的必备测量工具。

二．技术条件2．1 性能指标a．光波长范围： 850 ～ 1550 nmb．光功率测量范围：－70 ～＋10 dBmc．显示分辨率： 0.01 dBd．准确度：± 5％（－70 ～＋3 dBm ）非线性：≤ 4％（－70 ～＋3 dBm ）e．环境条件：工作温度 0 ～ 55℃工作湿度≤ 85％f．电源： AC 220伏／50Hz ±10％2．基本功能a．显示方式：线性（mw/μw/ nw），对数（dBm）、相对測量（dB）;b．自动功能：自动量程，自动调零，量程保持，平均处理，相对测量处理, 波长校准;三．原理光功率计由五部分组成, 即光探測器、程控放大器和程控滤波器、A/D转换器、微处理器以及控制面板与数码显示器。

A／D变换器P I NI／V 程控放大器和滤波器C P U控制面板和显示器被測光由PIN光探测器检测转换为光电流，由后续斩波稳定程控放大器将电流信号转换成电压信号，即实现I／V转换并放大，经程控滤波器滤除斩波附加分量及干扰信号后，送至A／D 转换器，变成相应于输入光功率电平的数字信号，由微处理器（CPU）进行数据处理，再由数码显示器显示其数据。

CPU可根据注入光功率的大小自动设置量程状态和滤波器状态，同时，可由面板输入指令（通过CPU）控制各部分完成指定工作。

不注入光的情况下，可指令仪器自动调零。

四．使用4．1 面板说明1）前面板(1)POWER 电源开关。

(2)W dBm 对数或线性测量方式转换开关按键每按一次此键，显示方式在“W”和“dBm”之间切换，并且数码显示窗右侧相应的指示器发光。

(3)dB(REL) 相对测量按键。
