目录1、BZT03系列自动电源转换系统概述 (3)1.1 BZT03系列自动电源转换系统产品组成 (4)1.2 BZT03系列自动电源转换系统产品选型 (5)2、 BZT03系列控制器功能 (5)2.1 控制器概述 (5)2.2 BZT03系列控制器安装 (6)2.3 BZT03 2A型控制器 (7)2.4 BZT03 2B型控制器 (9)2.5 BZT03 3A型控制器 (12)2.6 BZT03 3B型控制器 (14)2.7 BZT03 TA型控制器 (17)2.8 BZT03 TB型控制器 (19)2.9 BZT03控制器通信功能 (22)2.10 BZT03控制器辅助功能 (22)3、 BZT03自动电源转换系统适配器功能 (23)3.1 BZT03自动电源转换系统预制二次连接线 (24)4、 BZT03自动电源转换系统接线原理图 (25)4.1 BZT032A接线原理图 (25)4.2 BZT032B接线原理图 (26)4.3 BZT033A接线原理图 (27)4.4 BZT033B接线原理图 (28)4.5 BZT03TA接线原理图 (29)4.6 BZT03TB接线原理图 (30)4.7 BZT03 控制器端子接线图 (31)21、BZT03系列自动电源转换系统概述BZT03系列自动电源转换系统是能保电气在低压多电源可靠供电领域多年经验积累的基础上，结合BZT02低压备自投多年运行经验，升级推出的一款多电源快速切换产品，与传统BZT01低压备自投相比，采样集成一体化设计，各组成部件之间通过预制电缆连接，极大的简化了接线，提高安全性。
BZT03系列自动电源转换系统主要用于AC415V以下配电系统，专为电源进线侧快速切换设计，提供完善的转换控制功能和可靠的保护功能。
BZT03系列自动电源转换系统适用于绝大多数进线方案，可提供“两进线、一进线一发电机、两进线一母联、三进线”等多种电源转换系统，内嵌PLC模块，具有多种逻辑功能选择，可根据现场运行调节各种时间参数，满足不同场合的需求；并可以提供独一无二的多电源转换系统定制。
BZT1-21多功能自动投切装置该如何实际应用？BZT1-21多功能自动投切装置（图1）是基于可编程逻辑控制器（PLC）的配电系统自动投切装置，可用于630A~6300A的两主进一母联，单母线分段的400V低压配电系统，一般安装在联络柜内。
关键词：BZT1-21 配电系统河姆渡此设备用于代替传统的继电器逻辑电路，大大简化硬件数量和接线，减少了故障点，使得配电设备更加安全可靠，安装方便，更加标准化。
此设备具有远程、本地两种操作方式，还具有“自投自复”、“自投手复”、“手动”，“合环”，“停用”五种可选择投切工作方式。
并可通过MOTOBUS-RTU现场总线远程联网监控，部分型号可通过短信方式发送报警信号。
设备介绍BZT1-21多功能自动投切装置设有五种指示灯（电源状态、断路器状态、故障、PLC运行故障闭锁），选择开关三种（工作方式选择、选掉选择、操作方式选择），互感器二次电流值设定装置及系统复位按钮。
BZT1-21多功能自动投切装置共有-H-T型（常规控制型），-H-TK型（远程控制型），-H-TM 型（常规控制短信型），-H-KM（远程控制短信型）四种型号。

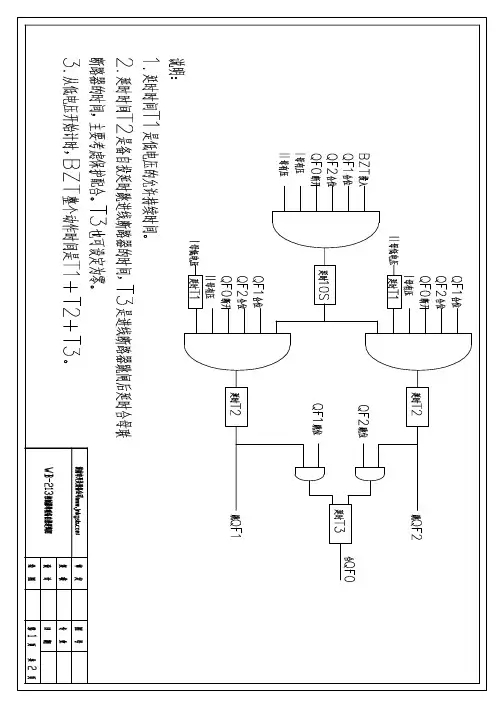

主要功能系统运行方式包括“自投自复”、“自投手复”、“手动”，“合环”，“停用”五种可选择工作方式；进线、母联断路器故障脱扣式自动闭锁；合环操作时可选择多种选掉方式。
3.1.1操作方式选择BZT1-21设备（KM型、TK型）上设有操作方式选择开关，有就地、远方两种操作方式。
当选择“就地”时，使用者须使用工作方式选择开关选择“自投自复”、“自投手复”、“手动”、“合环”、“停用”五种工作方式中的一种，并配合现场电控按钮运行。
当选择“远方”时由远方操作软件选择工作方式，并配合软件指令运行。
工作方式选择BZT1-21设备共有“自投自复”、“自投手复”、“手动”、“合环”、“停用”五种可供选择的工作方式。
1、停用“停用”方式工作，只能对进线断路器及母联断路器进行分闸操作（此处操作指电动操作，下同）。
