单联双控开关接线图、四极断路器选用

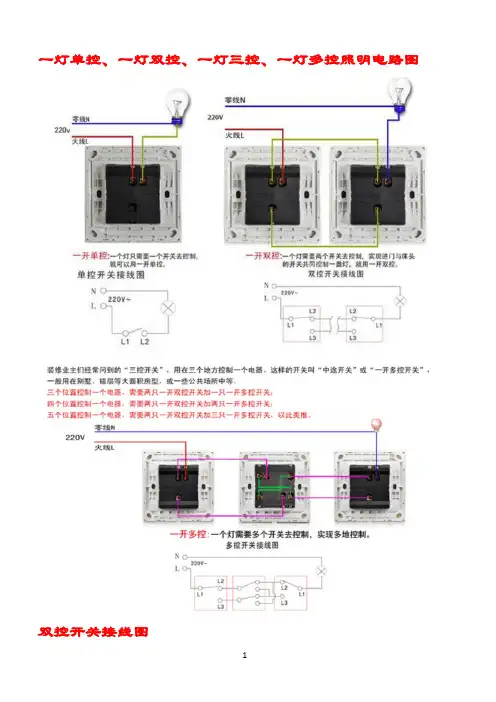

一灯单控、一灯双控、一灯三控、一灯多控照明电路图双控开关接线图三控开关接线图日光灯接线图双联双控开关接线图开关接线图一双控开关接线图二双控开关接线图三单联双控开关接线原理图双联或多联双控开关接线原理参照此图即可单联双控开关接线/物件图双联或多联双控开关接线原理参照此图即可7单联多控开关接线原理图双联或多联多控开关接线原理参照此图即可8单联多控开关接线物件图双联或多联多控开关接线原理参照此图即可910单联双控开关接线图、单联多控开关接线原理图/比较图11单联双控开关接线图、单联多控开关接线图/比较图楼梯间双控开关接线图及实物连线图双联双控开关接线图，整理双联双控开关接线图的三种接线方法特别提醒，采用省线法，虽然节省些导线，但安全隐患非常大，特别是使用的开关质量不好时，常由于切换接线端时，由于开关分离不彻底，比较容易导致开关内部短路，从而导致整个线路短路，烧毁电表保险丝，如果使用了一段时间之后，这种表现尤为突出。

因此不提倡使用这种省线法布线。

一灯三控接线图三个位置控制一个灯，需要两只双控开关加一只中途开关；四个位置控制一个灯，需要两只双控开关加两只中途开关；五个位置控制一个灯，需要两只双控开关加三只中途开关，以此类推。

在电线排设上，同双控的排线一样都是排双线，只要注意两个双控开关装配在双线的前后两端，中途开关装配在中间即可（中途开关在中间实现两条电线的换向通断）。

双控开关好买，中途开关不好买而且巨贵，不过可以自己动手改制。

简单的办法是买一个两开双控开关，中间用502胶水点一下，让两个双控开关一起联动，就是中途开关了。

接线可看下面的原理图。

一开双控开关接线图_单控开关实物图_单控
双开开关接线图
墙壁开关一开双控又叫单开双控，这种双控开关每组有3个接线端子，本文介绍了双控开关是如何接线的。

一般家装开关安装在同一房间中的高度要一致，这样看起来整齐美观，一般单独房间要设置3个插座，一套两居室的住宅内，数量不能少于15个，开关插座尽可能多，因为现在家用电器都比较多，如果装的比较少不够用，还要拉个拖线板会显得更突兀。

一般开关距离地面1.4米、插座距离地面0.3米为宜，玄关和客厅的开关应该设置在主人容易够得着的地方。

家用电线线路有火线、零线和接地线三条线。

接地线一般是用黄绿双色线；可以用电笔找出火线，并记住火线的颜色，最好做好标记；剩下的通常是零线，记住零线颜色。

一般来说蓝色是零线，其他颜色的是火线。

1、开关用来控制插座电源的通断，可以按照上面的一开双控开关接线图来接线：把火线接入一只双控开关的L接线端子（火线进线口），将该开关的L1接线端子（火线出线口）与另一只双控开关的L1连接，然后将该开关的L2与另一只双控开关的L2连接，然后将另一只双控
开关的L接线端子（火线接线口）连接到灯泡的火线端，将零线接入灯泡的零线端。

2、上图是德力西钢架开关的一开单控和一开双控的接线图。

单控开关接线图很简单，其中L接线端接进线火线，N接线端接出线端火线并且接到灯泡的火线端，而零线直接接到灯泡的零线端即可。

而双控开关接线跟上面的一样，按照上面的说明接线即可。

单控、双控和三控开关的施工示意图、电路示意图和开关接线
图
大家在装修过程的水电改造阶段，插座和开关是最基本的电路改造项目。

其中，开关的设计要相对复杂一些，尤其是涉及到单控、双控和三控乃至多孔开关的情况下。

那么，单控、双控和三控开关究竟是如何实现的呢？
秀巢网小编下面就结合具体的施工示意图、电路示意图和开关接线图来分别聊一下：
一开单控开关
一开单控开关是最为常见的需求，最简单的就是一进卧室，把卧室的主灯打开，这就是一个最简单的一开单控开关了。

施工示意图如下：
电路图示意如下：
开关接线图如下：
一开双控开关
最常见的需求就是：一进卧室，在门边把主灯开关打开，然后躺到床上以后，不用下床，直接在床头的一侧就能把主灯关掉。

这就需要运用到两个一开双控开关了。

施工示意图如下：
电路图示意如下：
开关接线图如下：
一开三控开关
最常见的需求就是：一进卧室，在门边把主灯开关打开，然后躺到床上以后，不用下床，直接在床头的左侧或右侧都可以把主灯关掉。

这就需要在两个一开双控开关的基础上，再加一个中途开关了。

施工示意图如下：
电路图示意如下：
开关接线图如下：
一开三控开关又叫一开多控开关，所谓“多”的意思，就是可以在很多个地方控制同一盏灯，理论上，“多”可以做到无穷个，哪怕是分别在100个地方分别安装一个开关来控制同一盏灯都没问题的，不过，这种情况下，需要用到2个一开双控开关和100-2=98个中途开关而已。

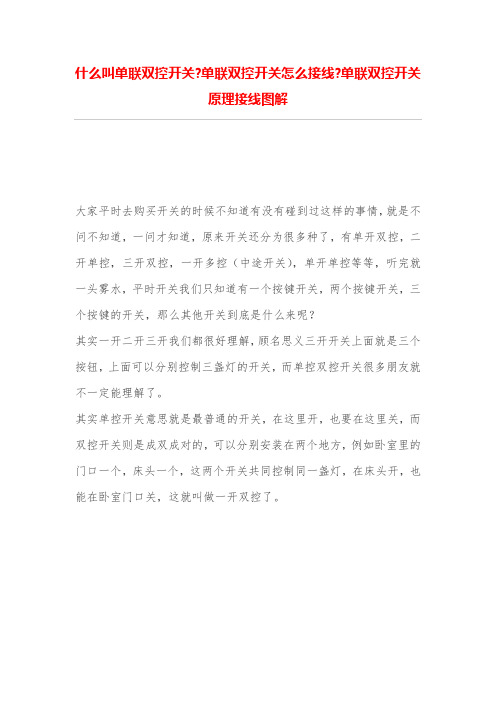

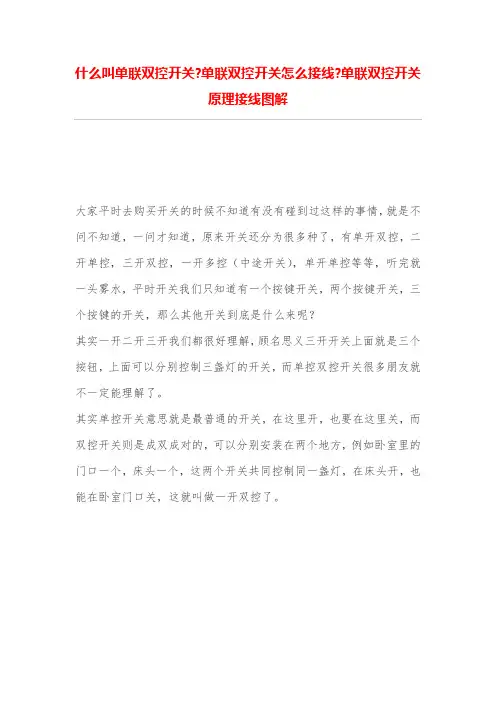

什么叫单联双控开关?单联双控开关怎么接线?单联双控开关
原理接线图解
大家平时去购买开关的时候不知道有没有碰到过这样的事情，就是不问不知道，一问才知道，原来开关还分为很多种了，有单开双控，二开单控，三开双控，一开多控（中途开关），单开单控等等，听完就一头雾水，平时开关我们只知道有一个按键开关，两个按键开关，三个按键的开关，那么其他开关到底是什么来呢？
其实一开二开三开我们都很好理解，顾名思义三开开关上面就是三个按钮，上面可以分别控制三盏灯的开关，而单控双控开关很多朋友就不一定能理解了。

其实单控开关意思就是最普通的开关，在这里开，也要在这里关，而双控开关则是成双成对的，可以分别安装在两个地方，例如卧室里的门口一个，床头一个，这两个开关共同控制同一盏灯，在床头开，也能在卧室门口关，这就叫做一开双控了。

那么我们应该如何分辨一个开关是双控开关还是单控开关呢？但从外观来看，确实无法看出来什么是单控什么是双控开关，但是翻过来背面，我们就能发现不同了。

例如一开单控普通的开关，背面是两个接线柱，只需要接一根火线，一根控制线就可以了，而双控开关，背面则是三个接线柱。

双控开关在接线的时候，第一个开关需要接一根火线，然后第二个开关接控制线，剩下的两个孔，我们分别对接起来，这叫做双控线，因此我们如果家里需要布置双控开关的话，一定要跟电工说好，提前预留多两根双控线，不然等装好后再来修改双控开关，是不可能的了。

另外提醒一下大家，普通的双控开关是可以充当单控开关使用的，单控开关却不能当双控开关用，所以大家以后选购的时候要注意了，双控开关的用途非常广，我们除了常见的卧室可以使用以外，楼梯也可以安装双控开关，例如楼下一个，楼上一个，这样上下楼梯的时候也非常方便哦。

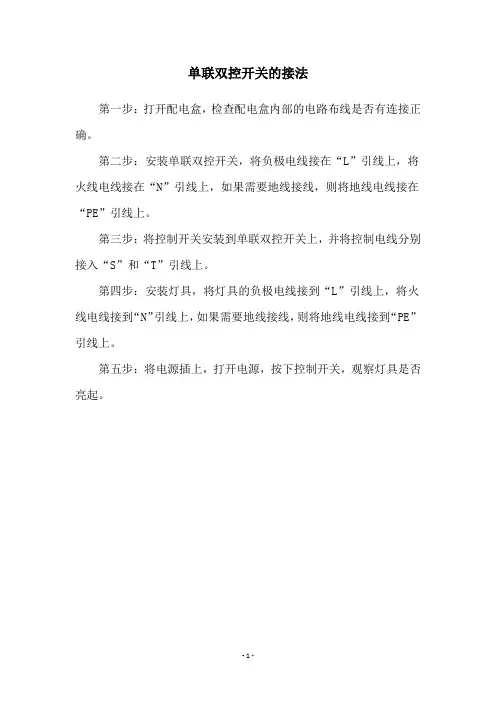

单联双控开关的接法
第一步：打开配电盒，检查配电盒内部的电路布线是否有连接正确。

第二步：安装单联双控开关，将负极电线接在“L”引线上，将火线电线接在“N”引线上，如果需要地线接线，则将地线电线接在“PE”引线上。

第三步：将控制开关安装到单联双控开关上，并将控制电线分别接入“S”和“T”引线上。

第四步：安装灯具，将灯具的负极电线接到“L”引线上，将火线电线接到“N”引线上，如果需要地线接线，则将地线电线接到“PE”引线上。

第五步：将电源插上，打开电源，按下控制开关，观察灯具是否亮起。

- 1 -。

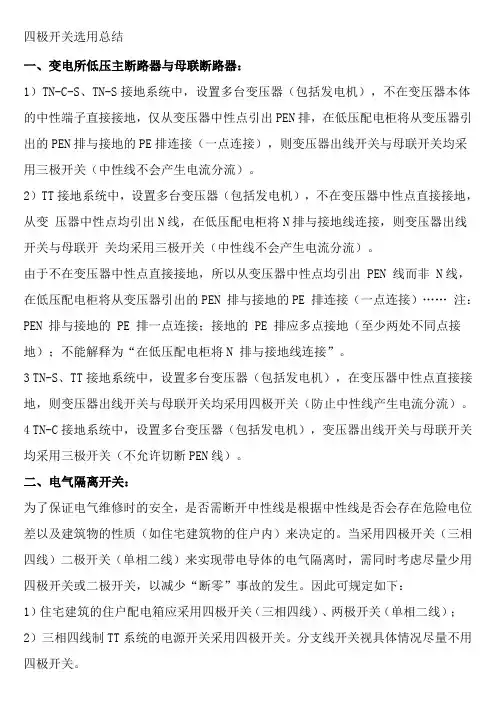

四极开关选用总结一、变电所低压主断路器与母联断路器：1）TN-C-S、TN-S接地系统中，设置多台变压器（包括发电机），不在变压器本体的中性端子直接接地，仅从变压器中性点引出PEN排，在低压配电柜将从变压器引出的PEN排与接地的PE排连接（一点连接），则变压器出线开关与母联开关均采用三极开关（中性线不会产生电流分流）。

2）TT接地系统中，设置多台变压器（包括发电机），不在变压器中性点直接接地，从变压器中性点均引出N线，在低压配电柜将N排与接地线连接，则变压器出线开关与母联开关均采用三极开关（中性线不会产生电流分流）。

由于不在变压器中性点直接接地，所以从变压器中性点均引出 PEN 线而非 N线，在低压配电柜将从变压器引出的PEN 排与接地的PE 排连接（一点连接）……注：PEN 排与接地的 PE 排一点连接；接地的 PE 排应多点接地（至少两处不同点接地）；不能解释为“在低压配电柜将N 排与接地线连接”。

3 TN-S、TT接地系统中，设置多台变压器（包括发电机），在变压器中性点直接接地，则变压器出线开关与母联开关均采用四极开关（防止中性线产生电流分流）。

4 TN-C接地系统中，设置多台变压器（包括发电机），变压器出线开关与母联开关均采用三极开关（不允许切断PEN线）。

二、电气隔离开关：为了保证电气维修时的安全，是否需断开中性线是根据中性线是否会存在危险电位差以及建筑物的性质（如住宅建筑物的住户内）来决定的。

当采用四极开关（三相四线）二极开关（单相二线）来实现带电导体的电气隔离时，需同时考虑尽量少用四极开关或二极开关，以减少“断零”事故的发生。

因此可规定如下：1）住宅建筑的住户配电箱应采用四极开关（三相四线）、两极开关（单相二线）；2）三相四线制TT系统的电源开关采用四极开关。

分支线开关视具体情况尽量不用四极开关。

3）除住宅建筑的住户配电箱以外的三相四线制TN系统，电源开关及分支线开关宜采用三极开关。

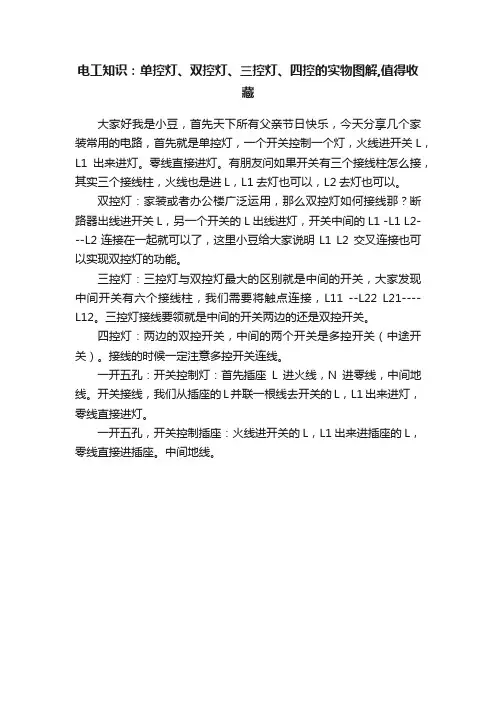

电工知识：单控灯、双控灯、三控灯、四控的实物图解,值得收
藏
大家好我是小豆，首先天下所有父亲节日快乐，今天分享几个家装常用的电路，首先就是单控灯，一个开关控制一个灯，火线进开关L，L1出来进灯。

零线直接进灯。

有朋友问如果开关有三个接线柱怎么接，其实三个接线柱，火线也是进L，L1去灯也可以，L2去灯也可以。

双控灯：家装或者办公楼广泛运用，那么双控灯如何接线那？断路器出线进开关L，另一个开关的L出线进灯，开关中间的L1 -L1 L2---L2连接在一起就可以了，这里小豆给大家说明L1 L2 交叉连接也可以实现双控灯的功能。

三控灯：三控灯与双控灯最大的区别就是中间的开关，大家发现中间开关有六个接线柱，我们需要将触点连接，L11 --L22 L21----L12。

三控灯接线要领就是中间的开关两边的还是双控开关。

四控灯：两边的双控开关，中间的两个开关是多控开关（中途开关）。

接线的时候一定注意多控开关连线。

一开五孔：开关控制灯：首先插座L进火线，N进零线，中间地线。

开关接线，我们从插座的L并联一根线去开关的L，L1出来进灯，零线直接进灯。

一开五孔，开关控制插座：火线进开关的L，L1出来进插座的L，零线直接进插座。

中间地线。

双控开关接线图最全！含电路图原理和接法什么是双控开关双控开关因为控制面板上开关按钮的不同可以分为单联双控开关、双联双控开关、三联双控开关，按照联数的增加接线困难也会递增，这个时候一张全面的双控开关接线图就能帮上大忙了，下面就逐一来阐述这三种双控开关的原理、接法和接线图。

首先我们先了解什么是双控开关，双控开关是指对某个设备进行两个地方的分别控制，比如如果是照明灯，那有在客厅进门控制客厅灯光的，你到了卧室要睡觉的时候再跑去客厅关灯就累了，在卧室你可以也安一个开关对客厅灯进行控制。

同样在工厂里面对某个电机进行两地控制都是很平常的事情，所以双联双控就是指不地方的两个面板上各两个键，共控制两个电源达到在不同地方可以控制同一设备(如，照明灯)。

单联双控开关接线图(含原理和接线方法)单联双控开关接线图单联双控开关原理单联双控开关实际上就是两个单刀双掷开关串联起来后再接入电路。

每个单刀双掷开关有三个接线端，分别连着两个触点和一个刀。

单联双控开关接法把两个单刀双掷开关的两个触点分别相连，即开关1的触点1与开关2的触点1相连，开关1的触点2与开关2的触点2相连，然后两个开关的刀做为整个开关的两端接入电灯的两端。

这样当开关1和2的刀同时接打向各自触点1或同时打向触点2时，电路接通，则灯亮。

若两开关的刀一个打向触点1而另一个打向触点2时，电路不通，则灯灭。

因此两个开关都可以控制灯。

两个开关可以放在楼梯的上下两端，或走廊的两端，这样可以在进入走廊前开灯，通过走廊后在另一端关灯，既能照明，又能避免人走灯不灭而浪费电。

双联双控开关接线图(含原理和接线方法)双联双控开关接线图1双联双控开关原理双联双控开关的定义与单联双控开关的定义差不多，唯一的区别就是双联是2个按钮的开关，单联就只是一个按钮的开关。

那什么是双联双控开关呢?其实很简单，就是指在一个面板上，通过两个按钮来控制两个用电设备，就是两个开关控制这两条电路。

双联双控开关的接线先将一个双控开关的中间接线柱连接到火线，再将另一个双控开关的中间接线柱连接到灯头(或螺口灯头的中心舌片)，然后连接来回线，也就是用两条绿色导线任意连接上下两个接线柱;零线则直接连接到灯头的另一个触点(或螺口灯头的螺纹)这样就完成连接了。

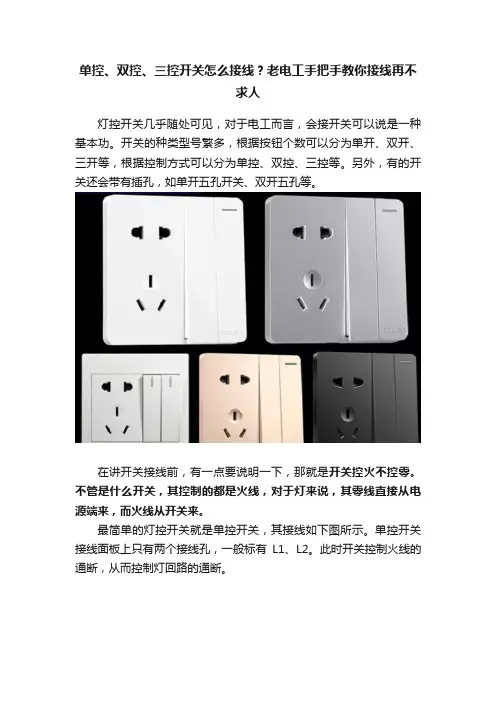

单控、双控、三控开关怎么接线？老电工手把手教你接线再不求人灯控开关几乎随处可见，对于电工而言，会接开关可以说是一种基本功。

开关的种类型号繁多，根据按钮个数可以分为单开、双开、三开等，根据控制方式可以分为单控、双控、三控等。

另外，有的开关还会带有插孔，如单开五孔开关、双开五孔等。

在讲开关接线前，有一点要说明一下，那就是开关控火不控零。

不管是什么开关，其控制的都是火线，对于灯来说，其零线直接从电源端来，而火线从开关来。

最简单的灯控开关就是单控开关，其接线如下图所示。

单控开关接线面板上只有两个接线孔，一般标有L1、L2。

此时开关控制火线的通断，从而控制灯回路的通断。

比单开稍复杂的是双控开关，其接线如下图所示。

双控开关由于是为了实现两地控制，所以要成对出现，例如房间的灯可以在门口和床头两地控制。

在双控开关中，两条双控线分别将两个开关的L1、L2连起来，即图中的黄色线所示。

在双控的基础上实现扩展，就变成了三控开关，其接线如下图所示。

从双控开关到三控开关，其实就是在两个双控开关之间插入一个三控开关。

一个三控开关就相当于两个双控开关，从下图三控开关的接线面板中也可以看出。

显然，三控开关中的接线就类似于两个双控开关的接线，两条粉红控制线就分别将三控开关中的L11和L22、L12和L21连起来（也可以是L11连L21，L12连L22）。

从单控到双控再到三控，可以发现，这些开关面板上的接线孔标号是有规律的，一句话总结就是无下标控制有下标，下标少的控制下标多的。

例如双控开关中，按下开关，L将在L1和L2中选择连通；三控开关中，按下开关，L1将在L11和L12中选择连通。

知道了开关的接线原则，那些带有插孔的开关，其接线就更简单了，如下图为双开五孔的接线，右边是两个双控开关，但图中只接了单控。

左边为插座接线，分别是火零地三线。

依此类推，由于插座除火线外，还需要地线和零线，而开关只需要火线，所以其接线结构分明。

另外，不管是开关还是插座，它们都是处于并联的关系。
