微量氧分析仪维护作业规程

1适用范围

Teledyne氧分析仪INSTA-TRANS是电化学式氧分析仪，其传感器是原电池型，自发的进行电化学反应，电解液在电极阳极处失电子发生还原反应，而氧气和水在电极阴极出得电子发生氧化反应，因氧含量的多少产生电子的得失及移动对应回路中产生的电流大小来计算氧含量的多少。

其广泛应用于烟气在线连续监测系统CEMS烟气湿度的测量及石油化工行业微量氧含量分析。

本指导书适用于在园区装置内在线使用的TELEDYNE电化学微量氧分析仪INSTA-TRANS，主要用于园区内工艺气体介质中O2组分浓度的分析。

2质量标准

2.1仪表铭牌清晰无误；

2.2仪表位号牌完好、无缺失；

2.3仪表外观清洁无积灰；

2.4仪表零部件固紧固无松动；

2.5仪表防爆格兰头紧固，电缆无松动；

2.6仪表显示正常，无报警；

2.7仪表样品流通池及各部件无跑冒滴漏；

2.8仪表样品压力、流量均在设定范围内。 3 维护内容

3.1日常维护：

3.1.1仪表表面卫生的清洁、清灰；

3.1.2固定仪表位号牌，补挂位号牌；

3.1.3紧固仪表穿线管支架及螺栓；

3.1.4紧固仪表接线盒；

3.1.5紧固仪表防爆格兰头；

3.1.6仪表报警信息消除及故障判断处理。

3.2定期维护：

3.2.1接线端子松动或氧化，重新紧固接线端子并剔除氧化层；

3.2.2仪表通标气校验，每个月１次；

3.2.3更换仪表过滤器及测量传感器。

4 安全注意事项

4.1 巡回检查作业必须由两人以上进行，投运必须两人以上操作。

4.2 维护作业前必须办理《仪表维护检修工作票》、《仪表联锁工作票》及相关票据。

4.3进行维护作业需经工艺人员认可，并采取相应的安全措施并专人监护。

4.4不得带压检修分析仪样品管线。

4.5用于带联锁或控制回路的微量氧分析仪，维护时必须切除联锁或手动控制。

4.6维护作业完毕，投用时告知工艺，投运后观察稳定运行30分钟后投用相关联锁回路或控制回路。

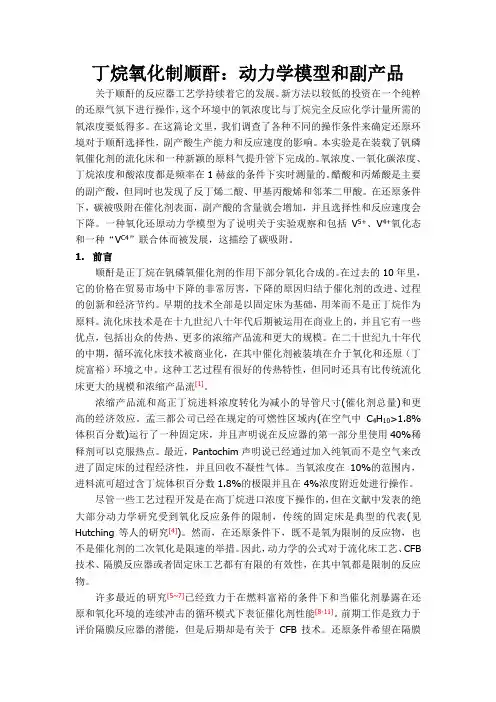

丁烷氧化制顺酐：动力学模型和副产品

关于顺酐的反应器工艺学持续着它的发展。新方法以较低的投资在一个纯粹的还原气氛下进行操作，这个环境中的氧浓度比与丁烷完全反应化学计量所需的氧浓度要低得多。在这篇论文里，我们调查了各种不同的操作条件来确定还原环境对于顺酐选择性，副产酸生产能力和反应速度的影响。本实验是在装载了钒磷氧催化剂的流化床和一种新颖的原料气提升管下完成的。氧浓度、一氧化碳浓度、丁烷浓度和酸浓度都是频率在1赫兹的条件下实时测量的。醋酸和丙烯酸是主要的副产酸，但同时也发现了反丁烯二酸、甲基丙酸烯和邻苯二甲酸。在还原条件下，碳被吸附在催化剂表面，副产酸的含量就会增加，并且选择性和反应速度会下降。一种氧化还原动力学模型为了说明关于实验观察和包括V5+、V4+氧化态和一种“VC4”联合体而被发展，这描绘了碳吸附。

1. 前言

顺酐是正丁烷在钒磷氧催化剂的作用下部分氧化合成的。在过去的10年里，它的价格在贸易市场中下降的非常厉害，下降的原因归结于催化剂的改进、过程的创新和经济节约。早期的技术全部是以固定床为基础，用苯而不是正丁烷作为原料。流化床技术是在十九世纪八十年代后期被运用在商业上的，并且它有一些优点，包括出众的传热、更多的浓缩产品流和更大的规模。在二十世纪九十年代的中期，循环流化床技术被商业化，在其中催化剂被装填在介于氧化和还原（丁烷富裕）环境之中。这种工艺过程有很好的传热特性，但同时还具有比传统流化床更大的规模和浓缩产品流[1]。

浓缩产品流和高正丁烷进料浓度转化为减小的导管尺寸(催化剂总量)和更高的经济效应。孟三都公司已经在规定的可燃性区域内(在空气中C4H10>1.8%体积百分数)运行了一种固定床，并且声明说在反应器的第一部分里使用40%稀释剂可以克服热点。最近，Pantochim声明说已经通过加入纯氧而不是空气来改进了固定床的过程经济性，并且回收不凝性气体。当氧浓度在10%的范围内，进料流可超过含丁烷体积百分数1.8%的极限并且在4%浓度附近处进行操作。

WITT Gas Controls LP, 1055 Windward Ridge Parkway, Suite 170, Alphare󰆩 a, Georgia 30005, USA Tel. +1 770-664-4447, Fax +1 770-664-4448, wi󰆩 -usa@wi󰆩GAS ANALYZER OXYBABY® MEDfor O2 or O2/CO2 + line pressureOXY3 USA - Q02/3F subject to changeCordless hand held analyser for checkingmedical gases.OXYBABY® Med from WITT is the ideal instrument forportable, faster and accurate tests at gases beforeapplication in hospitals - for protection of patients.After connect on the OXYBABY® Med at outlet pointthe measuring starts and the result is shown in theilluminated display.Not only kind of gas but also concentration and pressureare checked.Design and material of OXYBABY® Med arehygienic optimised.Easy operation by intuitive operational concept.Logging of the last 500 measurements for documentationand export.For various connections an optional set of adapter isavailable.Benefi ts●integrated data log of the last 500 measurements●product administration up to 25 users, 100applications and 50 allocations●increased memory capacity and simplifi ed data ex-port of measurement results by microSD card●cordless operation using rechargeable batteries●data transfer and charge of batteries via USB port●sample fl ow control with warning●upgraded simple one-hand operation●easy to clean●large illuminated graphic display●multilingual menu guide: see overleaf●long lifetime of O2 sensor(approx. 2 years, depending on use)●low maintenance costsComplete in carrying case●charging device, microSD card●OBCC software (demo version) for downloading●case dimensions (HxWxD):approx. 12.79 x 15.16 x 4.53 inches,case weight: approx. 3.75 lbOptions●data cable●set of adapter for various connections●Bluetooth (e.g. for separate printer)Please note our variety of accessories on thefollowing pages!►Videofurther information Set of adapterOrder-No.according to DIN956980100according to AFNOR956980200according to UNI956980300according to BS956980400WITT Gas Controls LP, 1055 Windward Ridge Parkway, Suite 170, Alphare󰆩 a, Georgia 30005, USA Tel. +1 770-664-4447, Fax +1 770-664-4448, wi󰆩 -usa@wi󰆩GAS ANALYZER OXYBABY® MEDfor O2 or O2/CO2 + line pressureOXY3 USA - Q02/3F subject to changeTypeOXYBABY® Med O2OXYBABY® Med O2/CO2GasesO2balance gas: N2 (or others upon request)O2 and CO2balance gas: N2 (or others upon request)Measuring principleelectrochemical cellelectrochemicalcellIR-absorptionSensor lifetimeapprox. 2 years (in air at 68°F)approx. 2 years(in air at 68°F)long lifetimeMeasuring range0-100%O2 in 0.01%-stepsO2 in 0.01%-stepsCO2 in 0.1%-stepsPressure range0-10 bar abs.Sample gas requirement andSample timedependent on inlet pressure and hose-volumecontinuous measurement recommendedResponse time (pressure)1 sec.Accuracy (pressure)±1% full scaleCalibrationsimple two point calibrationData loglast 500 measurementsinterface for transfer of logged dataassignment of measurements to diff erent namesCommunicationUSB port, microSD cardSoftwareOBCCMultilingualGerman, English, French, Italian, Dutch, Swedish, Finnish, Spanish, Polish,Russian, Turkish and Hungarian (more to follow)Temperature (gas/environment)32 – 104°FDisplaybacklitShut downautomatic after 2 minutes of non-useHousingshock-resistant plastic, IP 54Weightapprox. 1.28 lb (without accessories)Dimensions (HxWxD)7.4 x 4.2 x 3.6 inchesPower supply3 integrated rechargeable batteries, type Ni-MH(charging device included)Charging device110-240 V ACApprovalsCompany certifi ed according to ISO 9001 CE-marked according to:- EMC 2014/30/EU- Low Voltage Directive 2014/35/EUDesigned for Oxygen Service in accordance with EIGA 13/20and CGA G-4.4: Oxygen Pipeline and Piping SystemsCleaned for Oxygen Service in accordance with EIGA 33/18and CGA G-4.1: Cleaning of Equipment for Oxygen ServiceWITT Gas Controls LP, 1055 Windward Ridge Parkway, Suite 170, Alphare󰆩 a, Georgia 30005, USA Tel. +1 770-664-4447, Fax +1 770-664-4448, wi󰆩 -usa@wi󰆩OBCCSo󰅌 ware for gas analyzer OXYBABY® / PACC2 USA - A02/3F subject to changeSystem requirementsOperating systemWINDOWS® 7 or aboveHardware1 free USB interface, graphic resolution min. 1024 x 768 PixelWindows-Software for OXYBABY® 6.0, OXYBABY® P 6.0,OXYBABY® Med and PA 7.0.OBCC is the ideal complement for your WITT-Gas analyzer- with modern surface, clearly structured and convenientlyoperable.The application off ers rapid graphical analysis of measured values. Simplify a system comprehensive data managementand off ers an uncomplicated export function for the complete digital storage.Benefi ts●modern, clearly structured user interface●intuitive operation●simple set up and administration of master data (products, user, packaging lines)●quality control by means of data recording and storing with date and time●the graphical presentation of measured values off ers a fast overview●knowledge by data analysis tool with fi lter options●completely digital documentation by simple CSV export function●1 click generate PDF report for assurance of proof(in addition to the CSV export)●time-saving by convenient data management and easy transfer of master data to new devices●available menu languages: English, German, French, Italian, Spanish, Portuguese, Polish, Russian, Finnish, Swedish,Turkish, Romanian, Hungarian30-day trial version with full function for download on

阿美泰克氧分析仪说明书

1、氧气分析仪先不要装入烟道，打开变送器和传感器上盖，检查各电缆连接正确。

2、接通电源,电路板上POWER红色发光二极管开始慢速闪烁（周期1秒），表示电源接通，正在预热，此时无信号输出，100秒后，发光二极管常亮，表示预热完毕，进入测量状态。若发光二极管快速闪烁（周期0.25秒），则表示传感器连接或变送器电路有故障。

3、测量状态下，氧气分析仪在烟道外稳定30分钟后，显示空气中氧气含量20.6±0.4%，传感器可以装入烟道。

4、传感器装入烟道30分钟后，进行手动空气校准，先将浮子流量计接入传感器流量调节阀空气入口，将电路板上SW1开关拨向MAN侧，CAL绿色发光二极管点亮，传感器电磁阀打开，调节流量调节阀旋纽，使流量达到0.2至0.6L/min范围内，稳定5分钟后，SW1开关拨回AUTO侧，发光二极管熄灭，电磁阀关断，氧气浓度显示20.6%,然后逐步下降到烟道氧气水平上。

5、关闭变送器和传感器上盖。
