SH-201-C1型氧气分析仪 使 用 说 明 书

(KX-501103-C)

请仔细阅读使用说明书。

安全上的注意事项

为了安全正确地使用本仪器，请一定要遵守下列注意事项。

警告

1．在分析仪的端子部进行配线施工作业时，请注意不要发生触电。在进行配线时，

请一定要关闭电源。

2．为了防止触电事故的发生，请连接好地线。

3．在对分析仪的气体入口、出口的配管进行施工时，将配管拆下进行维修

时，请一定先把气体阀门关闭后再进行操作，以防止气体中毒、缺氧等现象。

4．为了防止气体中毒、缺氧等现象的发生，在对分析仪的气体入口、出口的配管进行施

工或者维修后，请一定要进行漏气检查。

注意

1．为了防止触电，请一定要对电源配线是否正确接好、本仪器的电源电压和供给电压

是否都正常等情况进行确认之后，再将本仪器的供给电源开关接通。

2．为了防止气体中毒、缺氧等现象的发生，请对分析仪的气体入口、出口的配管是否确

实装配好、是否存在漏气等情况进行确认之后，再将气体阀门打开。

3．在运行过程中或者在运行停止后不久，传感器、抽吸泵及其周围还处于高温状态，为了

防止烫伤，请不要触摸。在不得已进行维修的情况下，请戴好耐热手套，小心进行作

业，谨防烫伤。

4．在有触电危险的电源部位附近，一般会贴有如右侧所示的“小心触电”

的注意标识。但是即使在没有触电注意标识的场所进行配线作业中，

如果对配线电路不太明白时，也要先将电源切断之后再进行作业。

5．在样本气体中如果存在有毒成分，可能会引起气体中毒，所以在对配管系统进行维修

时，请一定要将气体阀门关闭后再进行操作。

6．为了安全正确地使用本仪器，请遵守本使用说明书记载的『注意』事项和操作规程。

否则在使用过程中，就有可能发生触电、气体中毒、缺氧、烫伤以及仪器本身的损

伤、机能下降或者对最终制品（装置等）造成损伤等危险。

保 证

1．期 间：单品购入时，保证期间为购入后1年。

阿美泰克氧分析仪说明书

1、氧气分析仪先不要装入烟道，打开变送器和传感器上盖，检查各电缆连接正确。

2、接通电源,电路板上POWER红色发光二极管开始慢速闪烁（周期1秒），表示电源接通，正在预热，此时无信号输出，100秒后，发光二极管常亮，表示预热完毕，进入测量状态。若发光二极管快速闪烁（周期0.25秒），则表示传感器连接或变送器电路有故障。

3、测量状态下，氧气分析仪在烟道外稳定30分钟后，显示空气中氧气含量20.6±0.4%，传感器可以装入烟道。

4、传感器装入烟道30分钟后，进行手动空气校准，先将浮子流量计接入传感器流量调节阀空气入口，将电路板上SW1开关拨向MAN侧，CAL绿色发光二极管点亮，传感器电磁阀打开，调节流量调节阀旋纽，使流量达到0.2至0.6L/min范围内，稳定5分钟后，SW1开关拨回AUTO侧，发光二极管熄灭，电磁阀关断，氧气浓度显示20.6%,然后逐步下降到烟道氧气水平上。

5、关闭变送器和传感器上盖。

MODEL 5100中文说明书 1 MODEL 5100 氧气分析仪—百分比量程 操作手册 REVISION 03001 Ntron MODEL 5100中文说明书 2 目 录 安全提示 …………………………………………………………………………………………………………3 规格表………………………………………………………………………………………………………………4 产品保证书…………………………………………………………………………………………………………4 第一部分 工作原理 1.1 概括 …………………………………………………………………………………………………………5 1.2 特征 …………………………………………………………………………………………………………6 1.3 系统组成 ……………………………………………………………………………………………………7 1.3.1 主板 ……………………………………………………………………………………………………7 1.3.2 继电器板 …………………………………………………………………………………………………7 1.3.3 电源 …………………………………………………………………………………………………7 1.3.4 显示板 …………………………………………………………………………………………………7 1.3.5 控制面板 …………………………………………………………………………………………………7 1.3.6 传感器 …………………………………………………………………………………………………7 1.3.7 单元组和单元组帽 ………………………………………………………………………………………8 1.3.8 底板 ………………………………………………………………………………………8 第二部分 5100分析仪操作 2.1 安装 …………………………………………………………………………………………………10 2.1.1 分析仪的安装位置 ……………………………………………………………………………………11 2.1.2 分析仪的安装 ……………………………………………………………………………………11 2.1.2.1 管路安装 …………………………………………………………………………………………12 2.1.2.2 电气连接 ………………………………………………………………………………………………12 2.2 开始 2.2.1 通电前检查 ………………………………………………………………………………………………14 2.2.2 通电 …………………………………………………………………………………………………14 2.2.3 校准 …………………………………………………………………………………………………14 2.2.4 报警设置 ………………………………………………………………………………………………15 2.2.5 返回运行形式 ……………………………………………………………………………………………15 第三部分 操作形式 3.1 运行 …………………………………………………………………………………………………16 3.2 校验 ………………………………………………………………………………………………17 3.3 设置或查看报警 …………………………………………………………………………………………19 3.4 FL-自诊断故障 ………………………………………………………………………………………19 3.5 报警激活形式 ………………………………………………………………………………………19 第四部分 模拟范围 ……………………………………………………………………………………………20 第五部分 报警输出 ……………………………………………………………………………………………21 第六部分 通讯接口 ……………………………………………………………………………………………22 第七部分 维护 ………………………………………………………………………………………………24 第八部分 常见问题 ……………………………………………………………………………………………25 MODEL 5100中文说明书 3

氧分析仪说明书

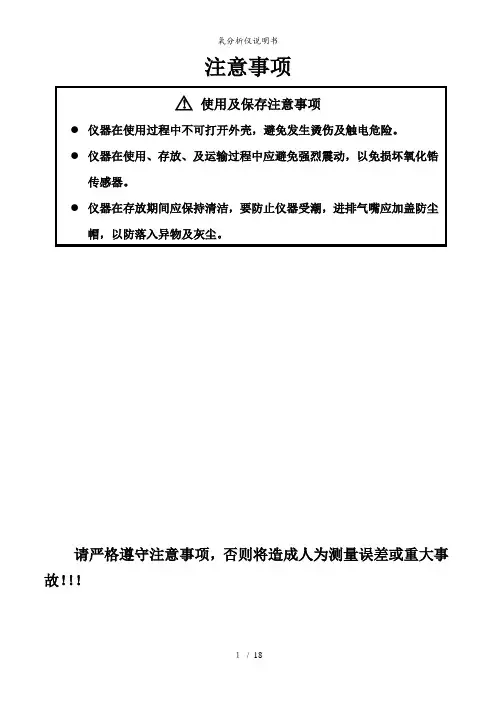

１ / 18 注意事项

请严格遵守注意事项，否则将造成人为测量误差或重大事故！！！

！ 使用及保存注意事项

 仪器在使用过程中不可打开外壳，避免发生烫伤及触电危险。

 仪器在使用、存放、及运输过程中应避免强烈震动，以免损坏氧化锆传感器。

 仪器在存放期间应保持清洁，要防止仪器受潮，进排气嘴应加盖防尘帽，以防落入异物及灰尘。 氧分析仪说明书

２ / 18 服务与保证

仪器自出厂之日起，仪器的保修期限为一年。凡在此期限内，工作人员在正常操作的情况下，仪器出现的软件或硬件的故障，我公司均负责免费维修及更换零部件。若由于工作人员违反操作规程、不严格按照使用说明操作仪器以及由于不可抗拒的因素而对仪器造成的损坏，我公司不负责免费维修。如需维修，我公司将根据损坏情况适当收取维修成本费用。

如有用户需要，我公司也可指派技术人员进行现场培训。

如果您对本公司的仪器在使用和操作过程中，还有什么疑问及要求请及时与我们联系，以便我们能给您提供更完善的服务。联系方式见封底。

氧分析仪说明书

３ / 18 名称 指标

一、概述

该氧分析仪是利用氧化锆氧浓度差电池作为检测传感器的氧量分析仪器。该仪器测控系统采用了最新型的单片机计算与控制系统，LED显示器；具有技术先进、精度高、响应快、性能稳定、功能齐全、操作方便、气体分析过程连续等特点；它不仅可测量锅炉燃烧过程中残余氧量，而且可以用于热力学研究，气体制造厂氧含量的连续监测、均热炉燃烧过程中的控制、化工、冶金、电子工业、医疗等方面的气体中氧含量的检测。

本公司生产的测量氧探头分为中温型、低温型、高温型，其基本参数及使用性能如下表1所示：

表1

中温直插式 低温加热型 高温型 备注

使用温度 600～800℃ 300～600℃ 800～1300℃

测量范围 0.1～25.0% 0.1～25.0% 0.1～25.0%

精 度 ±0.5%O2 ±0.5%O2 ±0.5%O2
