水轮发电机的安装

质量体系文件

立式水轮发电机安装

作业指导书

编号：ZLCXj

版本号：B1

印号：

发布日期：2002年11月 实施日期：2002年11月1日

葛洲坝集团机电建设有限公司

目 录

1 竖轴式水轮发电机安装工艺流程图

2 作业方法及要求

2.1 施工准备

2.2 安装间定子、转子组装场地埋件安装

2.3 定子组装

2.4 定子吊装及安装

2.5 定子下线与耐压

2.6 下机架及推力轴承装配（伞型结构）

2.7 转子装配

2.8 机组联轴

2.9 上机架组装、予装及安装

2.10 机组轴线检查及调整

2.11 发电机总装

2.12 启动试运行

3．附注：

4．附表

附表1 立式水轮发电机上、下机架组装及安装单元工程质量评定表

附表2 立式水轮发电机定子组装及安装单元工程质量评定表

附表3 立式水轮发电机转子组装单元工程质量评定表

附表4 立式水轮发电机制动器安装单元工程质量评定表

附表5 立式水轮发电机转子安装单元工程质量评定表

附表6 立式水轮发电机推力轴承及导轴承安装单元工程质量评定表

附表7 立式水轮发电机轴线调整单元工程质量评定表

1 竖轴式水轮发电机安装工艺流程图

准备工作

安装间定子组装场地埋件预埋

定子机座组焊与定位筋安装

定子吊装调整

定子下线与耐压

下机架安装

转子吊装

机组联轴及附件安装

上机架安装

机组轴线检查

推力及上、下导轴承安装

集电环安装调整

机电联调

试运行 定子组装准备 下机架组装

下机架预装

下机架基础砼浇筑与养生

下机架及推力、下导轴承装配 安装间转子组装场地埋件预埋

转子组装准备

转子支架组装及焊接

转子组装

转子清扫、耐压、喷漆

转子吊具安装

上机架组装及预装

上机架基础砼浇筑与养生 制动器及其管路安装 定子叠片与铁损试验

水电站水轮发电机组的基本结构及安装过程

一、水轮发电机组的基本结构

1.水轮发电机：水轮发电机是水电站发电的核心设备，它将水流的动能转化为机械能，在转子与定子之间通过电磁感应产生电能。水轮发电机包括转子、定子和转子轴承等。

2.调速装置：调速装置用于控制水轮的转速，保证水轮发电机的正常运行。调速装置通常由水轮的钢轮、调速器和液力传动装置等组成。

3.低压配电系统：低压配电系统是将水轮发电机产生的高压电能通过变压器降压后输送至用户的系统。它包括变压器、开关设备、保护装置和电流互感器等。

4.辅助设备：辅助设备主要包括水泵、冷却设备、火灾监控装置等。水泵用于进水和排水，冷却设备用于降低水轮发电机组的温度，火灾监控装置用于监测水轮发电机组周围的火灾情况。

二、水轮发电机组的安装过程

1.场地选择：水轮发电机组需要选择在水流充足、坡度适宜、土壤稳定和交通便利的场地上建设。同时要考虑电网的接入方式和水轮发电机组的运输通道。

2.水轮发电机组的安装：首先需要修建一座水坝，形成一个水库，以储存水资源。然后在水库出口处建造一座放水渠道，将水引入水轮发电机组的水导管系统。水导管系统包括水流整流器、水轮进水口、水轮和尾水放空口。 3.水轮发电机组的建设：根据水轮发电机组的设计要求，在场地上修建发电厂房和相关设备基础。然后进行水轮发电机组的设备安装，包括将水轮发电机组各个组件安装在机房内，并与输电线路连接。

4.调试与运行：水轮发电机组安装完成后，需要进行一系列的调试工作，包括试运转、开机调试和正常运行试验等。在调试工作完成后，水轮发电机组即可正式投入运行，生成电能供给用户使用。

5.运维与管理：水轮发电机组在正常运行中需要进行定期的检查、维护和管理工作，包括设备的巡视、清洗、润滑和更换等。同时还需要注意水库的管理和维护，以确保水能资源的充足和水轮发电机组的安全运行。

总结：水电站水轮发电机组的基本结构包括水轮发电机、调速装置、低压配电系统和辅助设备。安装过程包括场地选择、水轮发电机组的安装、建设和调试，最后进行运维与管理。水轮发电机组是一种可靠的发电设备，能够有效利用水力能源，减少对化石能源的依赖，对于可持续发展具有重要意义。

水轮发电机组安装技术规范

一、引言

水轮发电机组是通过水流驱动水轮机来产生电能的装置，其安装对于发电系统的运行稳定性和效率至关重要。本文将详细介绍水轮发电机组的安装技术规范。

二、前期准备工作

1. 环境评估与准备

在安装水轮发电机组前，必须进行环境评估，确保机组的安装位置满足要求，并且配备适当的基础设施，如水源和电力供应。

2. 设备检查与准备

在安装过程中，需要对水轮发电机组进行全面检查，确保各个部件齐全完好，并准备好安装所需的工具和设备。

三、基础施工

1. 基础施工准备

根据水轮发电机组的尺寸和重量，合理设计基础结构，并确保基础施工的材料和工艺符合相关标准要求。

2. 基础施工过程

确保基础施工过程中的土壤稳定性和排水系统。根据设计要求，进行开挖、夯实和浇筑基础，保证其稳定性和坚固性。 3. 基础检查与验收

基础施工完成后，需要进行基础检查与验收，确保基础质量符合设计要求，可以承载水轮发电机组的重量。

四、水轮机组安装

1. 水轮机组就位

将水轮机组安装在预先设计的基础上，确保机组的位置准确、稳定。

2. 连接管道安装

按照设计要求，将进、出水管道与水轮机组连接，确保管道连接牢固、无泄漏，并注意水流的流向与速度。

3. 输电线路接入

将水轮发电机组的电缆与输电线路连接，确保连接安全可靠，并避免因线路故障导致电能损失或设备损坏。

五、系统调试与运行

1. 系统检查与调试

安装完成后，对水轮发电机组进行系统检查与调试，确保各个部件正常运行，无异常噪音和振动，保证系统安全可靠。

2. 运行试验与监测

进行水轮发电机组的运行试验，记录和监测有关参数，如发电效率、输出功率等，以验证机组性能是否符合设计要求。 3. 安全措施

在水轮发电机组的安装和运行过程中，必须严格遵守相关安全操作规程和标准，确保人员安全和设备完整。

六、总结

水轮发电机组的安装对于发电系统的运行至关重要。本文按照技术规范对水轮发电机组的安装过程进行了详细描述，从前期准备到基础施工和水轮机组安装，再到系统的调试与运行，都提供了相应的指导。只有按照规范进行安装，才能保证水轮发电机组的正常运行和发电效率的最大化。

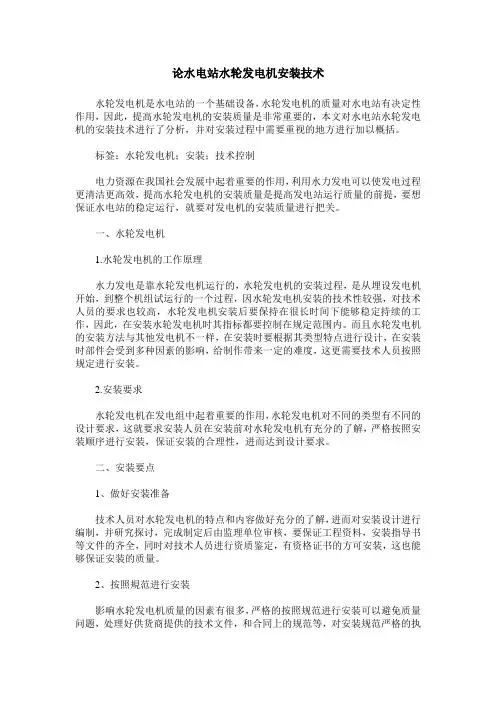

论水电站水轮发电机安装技术

水轮发电机是水电站的一个基础设备，水轮发电机的质量对水电站有决定性作用，因此，提高水轮发电机的安装质量是非常重要的，本文对水电站水轮发电机的安装技术进行了分析，并对安装过程中需要重视的地方进行加以概括。

标签：水轮发电机；安装；技术控制

电力资源在我国社会发展中起着重要的作用，利用水力发电可以使发电过程更清洁更高效，提高水轮发电机的安装质量是提高发电站运行质量的前提，要想保证水电站的稳定运行，就要对发电机的安装质量进行把关。

一、水轮发电机

1.水轮发电机的工作原理

水力发电是靠水轮发电机运行的，水轮发电机的安装过程，是从埋设发电机开始，到整个机组试运行的一个过程，因水轮发电机安装的技术性较强，对技术人员的要求也较高，水轮发电机安装后要保持在很长时间下能够稳定持续的工作，因此，在安装水轮发电机时其指标都要控制在规定范围内。而且水轮发电机的安装方法与其他发电机不一样，在安装时要根据其类型特点进行设计，在安装时部件会受到多种因素的影响，给制作带来一定的难度，这更需要技术人员按照规定进行安装。

2.安装要求

水轮发电机在发电组中起着重要的作用，水轮发电机对不同的类型有不同的设计要求，这就要求安装人员在安装前对水轮发电机有充分的了解，严格按照安装顺序进行安装，保证安装的合理性，进而达到设计要求。

二、安装要点

1、做好安装准备

技术人员对水轮发电机的特点和内容做好充分的了解，进而对安装设计进行编制，并研究探讨，完成制定后由监理单位审核，要保证工程资料，安装指导书等文件的齐全，同时对技术人员进行资质鉴定，有资格证书的方可安装，这也能够保证安装的质量。

2、按照規范进行安装

影响水轮发电机质量的因素有很多，严格的按照规范进行安装可以避免质量问题，处理好供货商提供的技术文件，和合同上的规范等，对安装规范严格的执

行。从业人员若没有经过培训，就对水轮发电机进行安装，不仅会对水轮发电机的质量造成不好的影响，还会影响整个发电系统。
