实验二、外部中断

  • 格式：pdf
  • 大小：335.29 KB
  • 文档页数：3

实验二 外部中断实验一、实验目的1．掌握外部中断技术的基本使用方法2．掌握中断处理程序的编写方法二、实验原理1．外部中断的初始化设置的三项内容：中断总允许即EA=1，外部中断允许即EXi=1（i=0或1），中断方式设置。中断方式设置一般有两种方式：电平方式和脉冲方式.2．中断服务的关键：(1)保护进入中断时的状态。堆栈有保护断点和保护现场的功能使用PUSH，在转中断服务程序之前把单片机中有关寄存单元的内容保护起来。注：中断程序自动保护PC，对其做入栈操作 (2)用POP指令恢复中断时的现场。(先进后出)3．中断控制原理：中断控制是提供给用户使用的中断控制手段。实际上就是控制一些寄存器，51系列用于此目的的控制寄存器有四个：TCON 、IE 、SCON 及IP。 TCON格式 SCON格式三、实验内容参考实验程序（主程序为P1口输出跑马灯程序），编写中断子程序使得发生外部中断0，且为下降沿触发时，LED灯全亮。中断结束后LED继续接上次状态进行跑马灯闪烁。注：注意保护现场。且编译器不支持工作组寄存器名（R0-R7）入栈，需要对栈地址操作。例：PUSH 06H ；把R6入栈 等同 PHSHU R6四、实验步骤1．使用单片机最小应用系统1模块，P1接发光二极管，INTO接单次脉冲输出端。2．用串行数据通信线连接计算机与仿真器，把仿真器插到模块的锁紧插座中，请注意仿真器的方向：缺口朝上。3．打开Keil uVision2仿真软件，首先建立本实验的项目文件，接着添加**.ASM源程序，进行编译，直到编译无误。4．打开模块电源和总电源，点击开始调试按钮，点击RUN按钮运行程序。五、参考程序ORG 0000HLJMP STARTORG 0030HSTART: MOV A, #0FEHOUTPUT: MOV P1,A RL A ACALL DELAY LJMP OUTPUTDELAY: MOV R6,#0 MOV R7,#0 MOV R5#5DELAYLOOP: ；延时程序 DJNZ R6,DELAYLOOP DJNZ R7,DELAYLOOP DJNZ R5,DELAYLOOP RET END

合集下载

嵌入式实验中断实验报告(3篇)

嵌入式实验中断实验报告(3篇)

第1篇

一、实验目的

1. 理解中断的概念和作用。

2. 掌握中断系统的工作原理。

3. 学会编写中断服务程序。

4. 熟悉嵌入式系统中中断的使用方法。

二、实验环境

1. 嵌入式开发板：STM32F103系列

2. 开发环境：Keil uVision5

3. 编译器：ARM Keil MDK

4. 仿真器：ST-Link

三、实验内容

本次实验主要围绕中断系统展开，包括以下几个方面：

1. 中断源配置

2. 中断优先级设置

3. 中断服务程序编写

4. 中断实验验证

四、实验步骤

1. 中断源配置

首先，我们需要配置中断源，例如定时器中断、外部中断等。以定时器中断为例，我们需要在初始化代码中开启定时器，并设置定时器中断的使能。

```c

void TIM2_IRQHandler(void)

{ if (TIM_GetITStatus(TIM2, TIM_IT_Update) != RESET)

{

TIM_ClearITPendingBit(TIM2, TIM_IT_Update);

// 处理定时器中断

}

}

void TIM2_Init(void)

{

TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure;

RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);

TIM_TimeBaseStructure.TIM_Period = 1000 - 1; // 定时器溢出时间

TIM_TimeBaseStructure.TIM_Prescaler = 72 - 1; // 定时器预分频

TIM_TimeBaseStructure.TIM_ClockDivision = 0;

单片机外部中断实验程序

单片机外部中断实验程序

#include

#include

#define uint unsigned int

#define uchar unsigned char

sbitrs = P2^6;

sbitrw = P2^5;

sbit ep = P2^7;

sbit k1 = P3^2;

sbit k2 = P3^3;

uchari=0,j=0,t=0,time=0;

uchartimemiao=0;

uchartimemiaoc=0;

void delay(uchar t)//延时

{

uinti;

while (t--)

{

for ( i = 0; i< 250; i++);

}

}

bit lcd_bz()//忙状态读取

{

bit result;

rs = 0;

rw = 1;

ep = 1;

_nop_();

_nop_();

_nop_();

_nop_();

result = (bit)(P0 & 0x80);

ep = 0;

return result;

}

void lcd_wcmd(ucharcmd)//写指令

{

ucharnum=255;

while (lcd_bz()){

num--;

if(num==0) break;//无忙回答时退出死循环

}

rs = 0;//指令寄存器

rw = 0;//写

ep = 0;

_nop_();

_nop_(); P0 = cmd;

_nop_();

_nop_();

_nop_();

_nop_();

ep = 1;

_nop_();

_nop_();

_nop_();

_nop_();

ep = 0;

P0=0xff;//清空I/O口数据

}

void lcd_wdat(uchardat)//写数据

{

ucharnum=255;

while (lcd_bz()){

单片机外部中断实验报告

单片机外部中断实验报告

1

单片机外部中断实验报告

实验三外部中断

实验报告

班级：

学号：

姓名：

教师：

一、 实验LI的1、掌握单片机外部中断的原理及过程。

2、 掌握单片机外部中断程序的设计方法。

3、 掌握单片机外部中断时中断方式的选择方法。

二、 实验内容如下图所示，P3.2设为输入，P2设为输出位，连有8个发光 二极管DPD8O每当发生外部中断时，发光二极管以向下流水灯的方式点亮。分 别选择边沿触发外部中断放是和电平触发外部中断方式两种。

三、 编程提示1、P3 口是8位准双向口，具有双重功能：

第一功能和P1 口一样，作为输入输出口，也有字节操作和位操作两种方式，

每一位可分别定义为输入或输出；第二功能定义如下：

P3. 0

RXD串行输入口 P3. 1

TXD串行输出口

P3. 2

INTO外部中断0请求输入线P3. 3

INT1外部中断1请求输入线P3.4

TO定时器/计数器TO外部计数器脉冲输入线P3. 5

T1定时器/计数器T1外部计数器脉冲输入线P3. 6

WR外部数据存贮器写脉冲输出线P3. 7

RD外部数据存贮器读脉冲输出线

2、各中断服务程序入口地址： 2

外部中断0

03H定时器/计数器T1溢出中断

OBH外部中断1

13H

定时器/计数器

1BH串行口中断

23H3、外部中断的产生条件中断允许寄存器IE：

EA

ESET1EX1ET0EX0

(1) 外部中断源允许中断(中断0： EX0=l；中断1： EXl=l)o

(2) CPU 开中断(EA二 1)。

(3) 外部中断方式CPU发出中断申请。

4、 外部中断方式的选择控制TCOX：

TF1TR1TF0TR0IE1IT1IE0IT0IT0是选择文字则外部中断0请求(INTO)边沿 触发方式或电平触发方式的控制位。前一方式IT0二1,后一方式IT0二0。

IT1是选择外部中断1请求(INT1)为边沿触发方式或电平触发方式的控制 位。前一方式IT1=1,后一方式ITl=0o

基与89C51单片机外部中断实验

基与89C51单片机外部中断实验

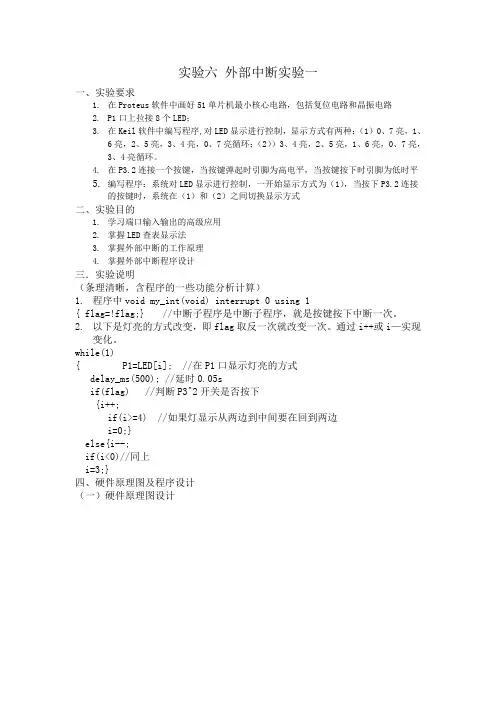

实验六 外部中断实验一

一、实验要求

1. 在Proteus软件中画好51单片机最小核心电路，包括复位电路和晶振电路

2. P1口上拉接8个LED；

3. 在Keil软件中编写程序,对LED显示进行控制，显示方式有两种：（1）0、7亮，1、6亮，2、5亮，3、4亮，0、7亮循环；（2））3、4亮，2、5亮，1、6亮，0、7亮，3、4亮循环。

4. 在P3.2连接一个按键，当按键弹起时引脚为高电平，当按键按下时引脚为低时平

5. 编写程序：系统对LED显示进行控制，一开始显示方式为（1），当按下P3.2连接的按键时，系统在（1）和（2）之间切换显示方式

二、实验目的

1. 学习端口输入输出的高级应用

2. 掌握LED查表显示法

3. 掌握外部中断的工作原理

4. 掌握外部中断程序设计

三．实验说明

（条理清晰，含程序的一些功能分析计算）

1. 程序中void my_int(void) interrupt 0 using 1

{ flag=!flag;} //中断子程序是中断子程序，就是按键按下中断一次。

2. 以下是灯亮的方式改变，即flag取反一次就改变一次。通过i++或i—实现变化。

while(1)

{ P1=LED[i]; //在P1口显示灯亮的方式

delay_ms(500); //延时0.05s

if(flag) //判断P3^2开关是否按下

{i++;

if(i>=4) //如果灯显示从两边到中间要在回到两边

i=0;}

else{i--;

if(i<0)//同上

i=3;}

四、硬件原理图及程序设计

（一）硬件原理图设计

（二）程序流程图设计

是 开始

定义变量

i=0;flag=1;

P0=LED[i];

Flag？

i++; 否
