外部中断应用实验
设计性试验
2012年11月28日 星期三 第三四节课
一、实验目的
1、掌握中断系统外部中断源的使用方法。
2、掌握延时程序的编程及使用方法。
3、掌握Proteus软件与Keil软件的使用方法。
4、掌握单片机系统的硬件和软件设计方法。
二、设计要求
1、用Proteus软件画出电路原理图，在单片机的P1.0口线上接按键K0 ，作为外部中断源0使用，用于开启波形，在单片机的 P1.1口线上接按键K1，作为外部中断源1使用，用于关闭波形。
2、在单片机的P1.2口线上产生周期50mS的连续方波，在P1.2口线上接示波器观察波形。
三、电路原理图
四、实验程序流程框图和程序清单及实验结果
/********************
实验五 外部中断应用实验
要求：（1）在单片机的P1.0口线上接按键K0 ，作为外部中断源0使用，用于开启波形，在单片机的 P1.1口线上接按键K1，作为外部中断源1使用，用于关闭波形。
（2）在单片机的P1.2口线上产生周期50mS的连续方波，在P1.2口线上接示波器观察波形。
**********************/
ORG 0000H
START: LJMP MAIN
ORG 0003H
LJMP EXINT0
ORG 0013H
LJMP EXINT1
ORG 000BH
LJMP TTC0
ORG 0100H
MAIN: MOV SP, #2FH ;堆栈指针初始化
MOV IE, #10000111B;EA - - ES ET1 EX1 ET0 EX0
MOV TMOD, #01H ;设置定时器T/C0为工作方式1
MOV TH0, #9EH ;设置定时器T0的计数初值为25ms
MOV TL0, #58H
一、 实验要求
在单片机的外中断输入引脚INT0————（或INT1————），接一个按键开关来产生外部中断请求，通过P1口连接的8个LED发光二极管的状态，来反映外中断的作用。
中断未发生时，P1口连接的8个LED为流水状态，当按键开关按下，即外部中断请求产生时，8个LED呈现闪烁状态。按键开关松开，8个LED又为流水状态。
二、 实验目的
（1） 理解掌握外部中断源、中断请求、中断标志、中断入口等概念。
（2） 掌握中断程序的设计方法。
程序如下：
ORG 0000H //程序入口
LJMP MAIN //跳入主程序入口MAIN
ORG 0003H //INT0中断入口
LJMP INT0P
ORG 0030H
MAIN: SETB EA //中断允许总开关控制位
SETB EX0 //允许外部中断0中断
SETB PX0 //外部中断0中断为高优先级
START:MOV R2,#8
MOV A,#0FEH //为点亮引脚发光二极管需写入P1口的点亮控制码
LOOP: MOV P1,A //点亮控制码写入P1口，点亮相应的LED LCALL DELAY //调用延时子程序
RL A //点亮控制码循环左移，点亮下一位
DJNZ R2,LOOP //判断左移是否超过8位，未超过继续循环
LJMP START //左移循环已8次，再重新进行下一次循环点亮
INT0P: PUSH PSW //保护现场
PUSH Acc
NOLIG: JNB IE0,IT0R
MOV P1,#00H
LCALL DELAY
MOV P1,#0FFH
LCALL DELAY

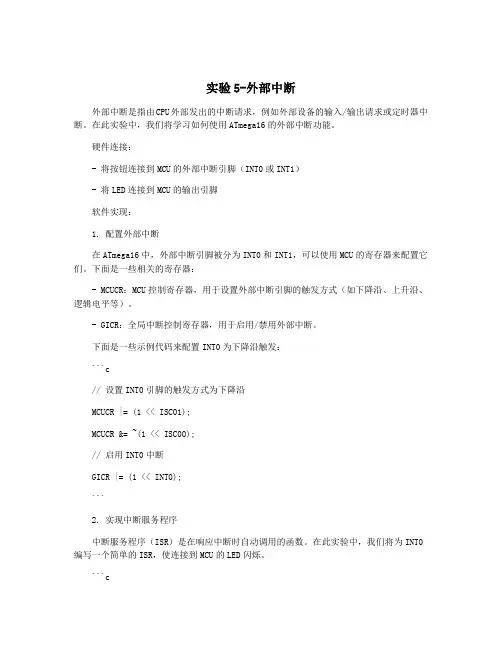

实验5-外部中断
外部中断是指由CPU外部发出的中断请求，例如外部设备的输入/输出请求或定时器中断。在此实验中，我们将学习如何使用ATmega16的外部中断功能。
硬件连接：
- 将按钮连接到MCU的外部中断引脚（INT0或INT1）
- 将LED连接到MCU的输出引脚
软件实现：
1. 配置外部中断
在ATmega16中，外部中断引脚被分为INT0和INT1，可以使用MCU的寄存器来配置它们。下面是一些相关的寄存器：
- MCUCR：MCU控制寄存器，用于设置外部中断引脚的触发方式（如下降沿、上升沿、逻辑电平等）。
- GICR：全局中断控制寄存器，用于启用/禁用外部中断。
下面是一些示例代码来配置INT0为下降沿触发：
```c
// 设置INT0引脚的触发方式为下降沿
MCUCR |= (1 << ISC01);
MCUCR &= ~(1 << ISC00);
// 启用INT0中断
GICR |= (1 << INT0);
```
2. 实现中断服务程序
中断服务程序（ISR）是在响应中断时自动调用的函数。在此实验中，我们将为INT0编写一个简单的ISR，使连接到MCU的LED闪烁。
```c #include
#include
#define LED PB0
#define BUTTON PD2
// INT0中断服务程序
ISR(INT0_vect)
{
PORTB ^= (1 << LED); // 翻转LED状态
}
// 启用全局中断
sei();
while (1)
{
// 延时一段时间
实验五 中断实验
实验目的
1、加深理解计算机系统中断工作的原理及处理过程。
2、学习和掌握中断产生、中断响应、中断处理等技术。
实验原理
TEC-XP教学机中提供给用的外部中断源有三个，由教学机面板右下角的三个无锁按键
作为其硬件中断源，从右到左依次简称为P1、P2、P3中断源。TEC-XP在响应这三个中断
源的中断请求时，采用的是向量地址转移法，即中断源的请求可通过硬件电路产生一个向量
地址，在该地址中存放一条转移指令，执行该指令即可转入对应的中断服务程序。
P1、P2、P3的中断向量地址由TEC-XP的内部结构确定，分别为2420H、2430H和2440H，
用户中断使用时，应在对应地址中写入转移指令，从而转向用户自定义的中断服务程序。
实验内容
编写主程序和三个中断源的中断服务程序，在主程序执行过程中，按下按键产生中断请
求，观察中断服务和中断嵌套的现象。
主程序的功能：在屏幕上循环显示数字字符“6”，并可随时接受中断请求；
中断服务程序的功能：进入中断服务程序显示字符串“BIn”，其中n是与中断源优先
级相对应的数字字符“1/2/3”，等待按键，直到有任一按键按下，显示字符串“EIn”后退出
中断。
实验步骤
本实验共4学时，其中1~7步2学时，第8步2学时，请在实验前提前预习和准备，
以保证实验效果。
1、相关扩展指令的微程序验证
本实验中使用到开中断、关中断、中断返回等扩展指令，做具体中断实验之前，先进行
这些指令微程序的分析和验证。
