实验四 外部中断实验

——可控霓虹灯控制

一、实验目的

1．了解单片机中断系统的结构；

2．掌握单片机中断有关的寄存器、中断的开放与禁止以及中断程序的编写。

3．掌握定时器和中断系统的综合应用。

二、实验设备（仪器）

PC机、PCB版、ISP下载线和USB线。

三、实验内容

（一）开发板实验

根据图1原理图，实现以下要求的霓虹灯控制。

（1） 正常情况8个灯正向依次点亮，反向两两点亮，时间间隔都为0.5s；

（2） 按键按下后8个灯同时亮灭一次，时间间隔为1s。

用定时器T0，工作方式1编制延时程序，按键动作采用外部中断INT1实现。

图1 硬件原理图

（二）ISIS仿真实验

仿真电路如图2所示，实现以下要求的霓虹灯控制。

主函数执行流水灯，时间间隔200ms，无限循环。

（1）按键key0按下后8个灯同时亮灭一次，时间间隔为200ms。

（2）按键key1按下后8个灯从中间向两边依次点亮，时间间隔为500ms，然后再从两边向中间依次点亮。延时为500ms，再让8个灯同时点亮，延时500ms。

（3）当同时按下key0和key1键时，程序执行（2）步骤。 要求：Key0按键动作采用外部中断INT0实现；Key1按键动作采用外部中断INT1实现。

图2 硬件原理图

四、实验步骤

（一）开发板实验

1．准备焊接好的PCB版，其电路参见图1；

2．打开计算机，运行Keil uVision2软件，新建工程项目，编写控制流水灯源程序；

3．对源程序调试，连接，生成可执行文件；

4．连接ISP下载线；

5．运行“progisp1.67”文件夹内的“progisp.exe”，将程序下载到单片机中；

6．单片机是否正常运行。

（二）ISIS仿真实验

1．运行Proteus ISIS 硬件电路仿真软件，按照实验内容（二）中仿真电路图2画图；

2．运行Keil uVision2软件，新建工程项目，编写实验内容（二）要求功能程序；

3．对源程序调试，连接，生成可执行文件；

4．将可执行文件下载到ISIS仿真电路中的单片机中；

5．观察仿真电路是否正常运行。

五、预习要求

复习单片机定时器的工作方式设定、计数器初值设置基本方法以及中断系统的编程方法，并按题目要求编写源程序。

六、实验报告要求

包括实验目的、实验设备、实验内容及上机调试后的源程序及运行结果。

XTAL218XTAL119ALE30EA31PSEN29RST9P0.0/AD039P0.1/AD138P0.2/AD237P0.3/AD336P0.4/AD435P0.5/AD534P0.6/AD633P0.7/AD732P1.0/T21P1.1/T2EX2P1.23P1.34P1.45P1.56P1.67P1.78P3.0/RXD10P3.1/TXD11P3.2/INT012P3.3/INT113P3.4/T014P3.7/RD17P3.6/WR16P3.5/T115P2.7/A1528P2.0/A821P2.1/A922P2.2/A1023P2.3/A1124P2.4/A1225P2.5/A1326P2.6/A1427AT89S52AT89S52D1LED-REDD2LED-REDD3LED-REDD4LED-REDD5LED-REDD6LED-REDD7LED-REDD8LED-RED234567891RP1RESPACK-8R11kR21kX1CRYSTALC222pC11nFC310uR31k

合集下载

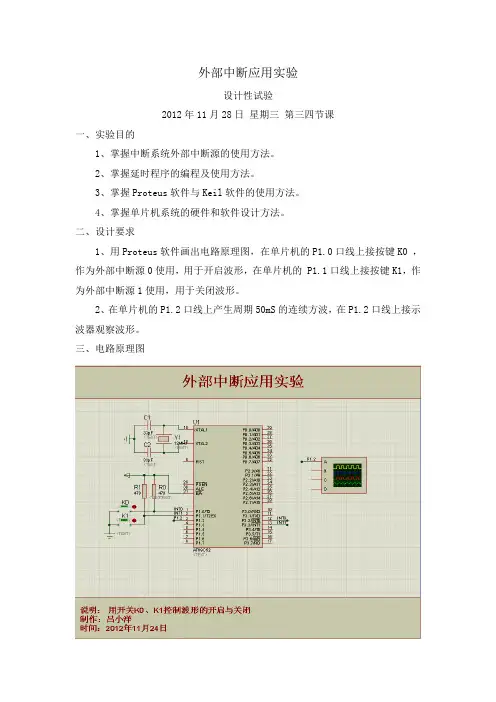

实验五 外部中断应用实验

实验五 外部中断应用实验

外部中断应用实验

设计性试验

2012年11月28日 星期三 第三四节课

一、实验目的

1、掌握中断系统外部中断源的使用方法。

2、掌握延时程序的编程及使用方法。

3、掌握Proteus软件与Keil软件的使用方法。

4、掌握单片机系统的硬件和软件设计方法。

二、设计要求

1、用Proteus软件画出电路原理图，在单片机的P1.0口线上接按键K0 ，作为外部中断源0使用，用于开启波形，在单片机的 P1.1口线上接按键K1，作为外部中断源1使用，用于关闭波形。

2、在单片机的P1.2口线上产生周期50mS的连续方波，在P1.2口线上接示波器观察波形。

三、电路原理图

四、实验程序流程框图和程序清单及实验结果

/********************

实验五 外部中断应用实验

要求：（1）在单片机的P1.0口线上接按键K0 ，作为外部中断源0使用，用于开启波形，在单片机的 P1.1口线上接按键K1，作为外部中断源1使用，用于关闭波形。

（2）在单片机的P1.2口线上产生周期50mS的连续方波，在P1.2口线上接示波器观察波形。

**********************/

ORG 0000H

START: LJMP MAIN

ORG 0003H

LJMP EXINT0

ORG 0013H

LJMP EXINT1

ORG 000BH

LJMP TTC0

ORG 0100H

MAIN: MOV SP, #2FH ;堆栈指针初始化

MOV IE, #10000111B;EA - - ES ET1 EX1 ET0 EX0

MOV TMOD, #01H ;设置定时器T/C0为工作方式1

MOV TH0, #9EH ;设置定时器T0的计数初值为25ms

MOV TL0, #58H

嵌入式实验中断实验报告(3篇)

嵌入式实验中断实验报告(3篇)

第1篇

一、实验目的

1. 理解中断的概念和作用。

2. 掌握中断系统的工作原理。

3. 学会编写中断服务程序。

4. 熟悉嵌入式系统中中断的使用方法。

二、实验环境

1. 嵌入式开发板：STM32F103系列

2. 开发环境：Keil uVision5

3. 编译器：ARM Keil MDK

4. 仿真器：ST-Link

三、实验内容

本次实验主要围绕中断系统展开，包括以下几个方面：

1. 中断源配置

2. 中断优先级设置

3. 中断服务程序编写

4. 中断实验验证

四、实验步骤

1. 中断源配置

首先，我们需要配置中断源，例如定时器中断、外部中断等。以定时器中断为例，我们需要在初始化代码中开启定时器，并设置定时器中断的使能。

```c

void TIM2_IRQHandler(void)

{ if (TIM_GetITStatus(TIM2, TIM_IT_Update) != RESET)

{

TIM_ClearITPendingBit(TIM2, TIM_IT_Update);

// 处理定时器中断

}

}

void TIM2_Init(void)

{

TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure;

RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);

TIM_TimeBaseStructure.TIM_Period = 1000 - 1; // 定时器溢出时间

TIM_TimeBaseStructure.TIM_Prescaler = 72 - 1; // 定时器预分频

TIM_TimeBaseStructure.TIM_ClockDivision = 0;

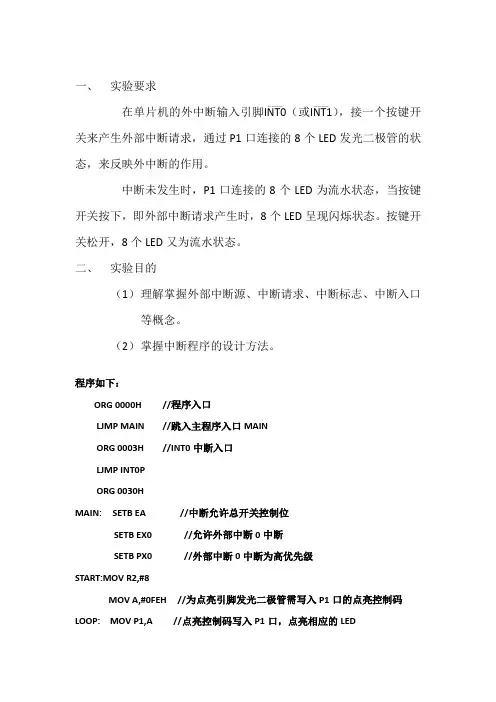

单个外部中断实验
