SITRANS VP100
电气阀门定位器
产品样本 2010
SITRANS VP100
Answers for industry.
2产品介绍 5技术数据 6订货数据 7
尺寸图
SITRANS VP100电气阀门定位器
SITRANS VP100
产品介绍
2
概述
SITRANS VP100电气阀门定位器
SITRANS VP100系列智能电气阀门定位器用于气动直行程或角行 程执行机构的控制。智能电气阀门定位器驱动执行机构使阀门开 度达到与给定值相同的位置。
特性
SITRANS VP100系列智能电气阀门定位器与常规产品相比,有许 多独特而实用的优点,例如:
• 安装简单,自动初始化 (零位和行程范围自动调整 • 操作简便
-使用三个按键和双行 LCD 显示可实现简捷的操作和编程 • 高质量控制归功于在线自适应程序 • 稳态操作时耗气量可忽略
• “紧密关闭”功能 (确保对阀座的最大定位压力
• 通过简单的组态可以实现众多功能 (例如参量化和极限值 • 用于阀和执行器的自诊断
• 直行程和角行程执行机构采用同一型号的阀门定位器
应用
SITRANS VP100定位器主要应用于以下领域:• 化学工业 • 电厂
• 造纸和玻璃 • 水和污水 • 食品和制药 • 海上平台
SITRANS VP100阀门定位器为铝制外壳,用于单作用或双作用执 行机构及非危险区,并通过 4~20 mA信号控制
设计
SITRANS VP100系列阀门定位器是一种采用高集成度微处理器的 数字式现场设备。定位器由以下部件组成:• 壳体和盖
• PCB印刷电路板
• 执行机构行程检测组件 • 螺丝接线端子盒
• 由压电阀组构成的气路控制及放大部分
压电阀组安装在壳体内部,进气和输出压力的气动接口位于定位 器的右侧。
功能
SITRANS VP100型智能电气阀门定位器的工作原理与传统定位器 完全不同。
Flowserve-Logix MD+智能阀门定位器
李宝华

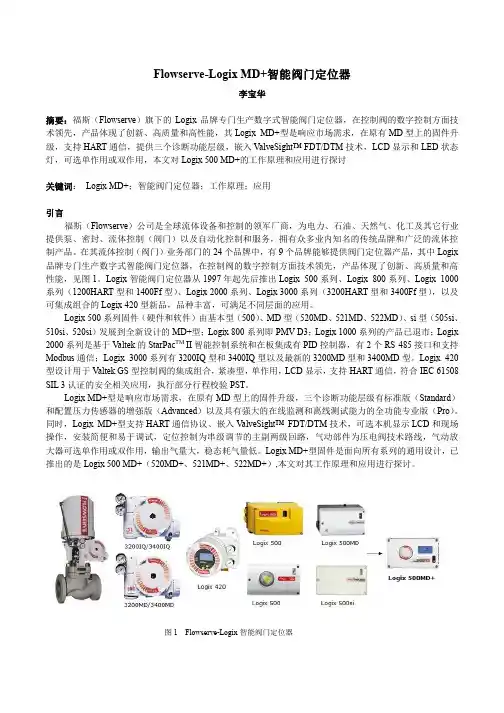

摘要：福斯（Flowserve）旗下的Logix品牌专门生产数字式智能阀门定位器，在控制阀的数字控制方面技
术领先，产品体现了创新、高质量和高性能，其Logix MD+型是响应市场需求，在原有MD型上的固件升
级，支持HART通信，提供三个诊断功能层级，嵌入ValveSight™ FDT/DTM技术，LCD显示和LED状态
灯，可选单作用或双作用，本文对Logix 500 MD+的工作原理和应用进行探讨
关键词： Logix MD+；智能阀门定位器；工作原理；应用
引言
福斯（Flowserve）公司是全球流体设备和控制的领军厂商，为电力、石油、天然气、化工及其它行业
提供泵、密封、流体控制（阀门）以及自动化控制和服务，拥有众多业内知名的传统品牌和广泛的流体控
制产品。在其流体控制（阀门）业务部门的24个品牌中，有9个品牌能够提供阀门定位器产品，其中Logix
品牌专门生产数字式智能阀门定位器，在控制阀的数字控制方面技术领先，产品体现了创新、高质量和高
性能，见图1。Logix智能阀门定位器从1997年起先后推出Logix 500系列、Logix 800系列、Logix 1000
系列（1200HART型和1400Ff型）、Logix 2000系列、Logix 3000系列（3200HART型和3400Ff型），以及
可集成组合的Logix 420型新品，品种丰富，可满足不同层面的应用。
Logix 500系列固件（硬件和软件）由基本型（500）、MD型（520MD、521MD、522MD）、si型（505si、
510si、520si）发展到全新设计的MD+型；Logix 800系列即PMV D3；Logix 1000系列的产品已退市；Logix
2000系列是基于Valtek的StarPacTM II智能控制系统和在板集成有PID控制器，有2个RS 485接口和支持

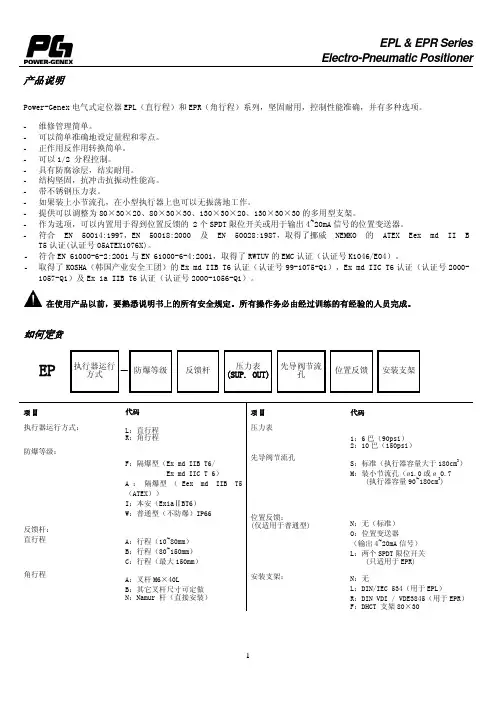

1EPL & EPR Series Electro-Pneumatic Positioner 产品说明 Power-Genex电气式定位器EPL（直行程）和EPR（角行程）系列，坚固耐用，控制性能准确，并有多种选项。 - 维修管理简单。 - 可以简单准确地设定量程和零点。 - 正作用反作用转换简单。 - 可以1/2 分程控制。 - 具有防腐涂层，结实耐用。 - 结构坚固，抗冲击抗振动性能高。 - 带不锈钢压力表。 - 如果装上小节流孔，在小型执行器上也可以无振荡地工作。 - 提供可以调整为80×30×20、80×30×30、130×30×20、130×30×30的多用型支架。 - 作为选项，可以内置用于得到位置反馈的 2个SPDT限位开关或用于输出4~20mA信号的位置变送器。 - 符合EN 50014:1997，EN 50018:2000及EN 50028:1987，取得了挪威NEMKO的ATEX Eex md II B T5认证(认证号05ATEX1076X)。 - 符合EN 61000-6-2:2001与EN 61000-6-4:2001，取得了RWTUV的EMC认证（认证号K1046/E04）。 - 取得了KOSHA（韩国产业安全工团）的Ex md IIB T6认证（认证号99-1075-Q1），Ex md IIC T6认证（认证号2000-1057-Q1）及Ex ia IIB T6认证（认证号2000-1056-Q1）。 在使用产品以前，要熟悉说明书上的所有安全规定。所有操作务必由经过训练的有经验的人员完成。
货如何定
EP 执行器运行方式 ― 防爆等级 反馈杆 压力表 (SUP. OUT)先导阀节流孔 位置反馈 安装支架 项目 码代 项目 码代 执行器运行方式： 防爆等级： 反馈杆： 直行程 角行程 L：直行程 R：角行程 F：隔爆型（Ex md IIB T6/ Ex md IIC T 6） A：隔爆型（Eex md IIB T5（ATEX）） I：本安（ExiaⅡBT6） W：普通型（不防爆）IP66 A：行程（10~80mm） B：行程（80~150mm） C：行程（最大150mm） A：叉杆M6×40L B：其它叉杆尺寸可定做 N：Namur 杆（直接安装） 压力表 先导阀节流孔 位置反馈： (仅适用于普通型) 安装支架： 1：6巴（90psi） 2：10巴（150psi） S：标准（执行器容量大于180cm3）M：装小节流孔（ø1.0或ø 0.7 (执行器容量90~180cm3) N：无（标准） O：位置变送器 （输出4~20mA信号） L：两个SPDT限位开关 (只适用于EPR) N：无 L：DIN/IEC 534（用于EPL） R：DIN VDI / VDE3845（用于EPR）F：DHCT 支架80×30 2EPL & EPR Series Electro-Pneumatic Positioner 产品参数 EPL
SVI Ⅱ AP智能电气阀门定位器的原理和应用
李宝华
摘要：梅索尼兰（Masoneilan）是全球控制阀领军品牌，是最早研发数字式电气阀门定位器的厂商之一，其
最新的智能电气阀门定位器产品是高性能的SVI Ⅱ AP（Smart Valve Interface, Advanced
Performance），基于模块化设计，结构紧凑，耐严酷工况，采用非接触阀位传感器和在板32位微处理
器进行定位控制并具有诊断功能，通过HART通信实时性能监视和获取数据分析有效开展了控制阀预测性维护，实现现场显示、远程通信和故障诊断。 关键词：SVI Ⅱ AP；智能电气阀门定位器；原理；应用 引言 科学技术的发展助推全球制造业，流程工业生产装置在控制系统和测量仪表率先数字化智能化，市场需
求促使控制阀厂商加快推进以智能电气阀门定位器为核心的数字解决方案。梅索尼兰（Masoneilan）是全球
控制阀领军品牌，始于1882年，历经131年发展之路，1985年从属徳莱赛集团（DRESSER），2011年随徳
莱赛归于美国通用电气（GE）旗下，公司几经转换但控制阀技术领先依旧。控制阀流量系数Cv、压力恢复系数FL都是梅索尼兰提出后被业内接受，还有控制阀噪声计算、抗空化气蚀、蒸汽应用和苛刻工况解决方
案等技术创新一直影响着控制阀行业发展。
梅索尼兰在上世纪八十年代初期首先研发支持HART通信的数字式电气阀门定位器，实现了远方校准和
性能监控。SVI（Smart Valve Interface）系列智能电气阀门定位器采用非接触阀位传感器和在板微处理器进行定位控制并具有诊断功能，通过HART通信实时性能监视和获取数据分析有效开展了控制阀预测性维护。
从SVI系列到SVI Ⅱ再到目前高性能的SVI Ⅱ AP（Smart Valve Interface, Advanced Performance）和在线诊
断软件ValVue，实现现场显示、远程通信和故障诊断，梅索尼兰不断研发和创新，持续引领智能电气阀门
