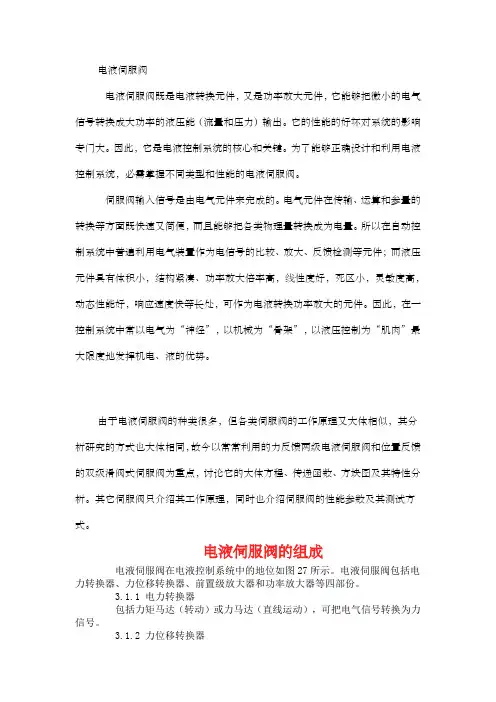

电液伺服阀
电液伺服阀既是电液转换元件，又是功率放大元件，它能够把微小的电气信号转换成大功率的液压能（流量和压力）输出。它的性能的好坏对系统的影响专门大。因此，它是电液控制系统的核心和关键。为了能够正确设计和利用电液控制系统，必需掌握不同类型和性能的电液伺服阀。
伺服阀输入信号是由电气元件来完成的。电气元件在传输、运算和参量的转换等方面既快速又简便，而且能够把各类物理量转换成为电量。所以在自动控制系统中普遍利用电气装置作为电信号的比较、放大、反馈检测等元件；而液压元件具有体积小，结构紧凑、功率放大倍率高，线性度好，死区小，灵敏度高，动态性能好，响应速度快等长处，可作为电液转换功率放大的元件。因此，在一控制系统中常以电气为“神经”，以机械为“骨架”，以液压控制为“肌肉”最大限度地发挥机电、液的优势。
由于电液伺服阀的种类很多，但各类伺服阀的工作原理又大体相似，其分析研究的方式也大体相同，故今以常常利用的力反馈两级电液伺服阀和位置反馈的双级滑阀式伺服阀为重点，讨论它的大体方程、传递函数、方块图及其特性分析。其它伺服阀只介绍其工作原理，同时也介绍伺服阀的性能参数及其测试方式。
电液伺服阀的组成
电液伺服阀在电液控制系统中的地位如图27所示。电液伺服阀包括电力转换器、力位移转换器、前置级放大器和功率放大器等四部份。
3.1.1 电力转换器
包括力矩马达（转动）或力马达（直线运动），可把电气信号转换为力信号。
3.1.2 力位移转换器 包括钮簧、弹簧管或弹簧，可把力信号变成位移信号而输出。
3.1.3 前置级放大器
包括滑阀放大器、喷嘴挡板放大器、射流管放大器。
3.1.4 功率放大器——滑阀放大器
由功率放大器输出的液体流量则具有必然的压力，驱动执行元件进行工作。
图27 电液控制系统方块图
电液伺服阀的分类
FOXBORO系统DEH使用说明
数字电液控制系统（deh）设计及操作使用说明
foxborodeh控制系统为纯电调系统，采用foxboro公司的i/a硬件，液压部分为低压透平油，调节阀直接由deh通过电液转换器进行控制。
deh控制系统具备以下功能：?输出功率掌控?闯红灯维护掌控?atc掌控
自动同期控制?功率控制?遥控控制功能?阀位限制
主汽压力高管制?高负荷管制?一次调频?手动掌控
一工作原理
deh控制系统主要由两部分共同组成：?deh控制柜?液压系统
deh控制柜接受现场输入如ops（转速）、mw（功率）、tp（主汽压力）等信号及运行人员通过crt发出的指令，经过内部计算，送出gvspt1-4、ivspt1-2（调门控制信号）、opco（电超速信号）信号去控制电液转换器、电磁阀等现场设备，在通过液压执行机构（油动机），去控制各蒸汽阀门。
deh掌控信号参见输入输出i/o目录，液压系统、deh控制柜参见掌控逻辑图及传达图。
二deh的控制方式1．操作画面简介
正常运转时可以不采用键盘，用鼠标轻易对crt画面上的按键展开操作方式，可供操作员监控操作方式的画面共计十三幅：
总画面显示图
主操作方式画面（主控画面）
atc控制画面
轴承回油温度和轴振表明画面?热力原产画面?报警画面?模拟量画面?数字量画面?趋势图
画面可以通过画面主菜单调用，也可以在画面之间相互切换。另外还有其他试验画面。
2．掌控方式概述
deh有四种控制方式：?手动控制方式（tm）?自动控制方式（oa）?atc控制方式（atc）?遥控控制方式（ads）?同期控制方式（as） 在自动控制方式下，可以资金投入如下几种管制模式：
主汽压力限制（tpl）?阀门限制（vpl）?高负荷限制（hll）
液压气动与密封／２０１ １年第ｌ２期

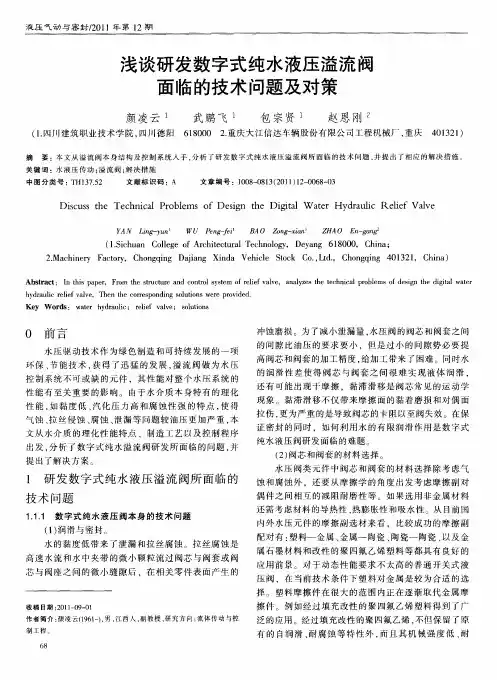

浅谈研发数字式纯水液压溢流阀
面临的技术问题及对策
颜凌云 武鹏飞 包宗贤 赵恩刚
（１．四川建筑职业技术学院，四川德阳６１８０００ ２．重庆大江信达车辆股份有限公司工程机械厂，重庆４０１３２１）
摘要：本文从溢流阀本身结构及控制系统人手，分析了研发数字式纯水液压溢流阀所面临的技术问题，并提出了相应的解决措施。
关键词：水液压传动；溢流阀；解决措施
中图分类号：ＴＨ１３７．５２ 文献标识码：Ａ 文章编号：１００８—０８１３（２０１１）１２—００６８—０３
Ｄｉｓｃｕｓｓ ｔｈｅ Ｔｅｃｈｎｉｃａｌ Ｐｒｏｂｌｅｍｓ ｏｆ Ｄｅｓｉｇｎ ｔｈｅ Ｄｉｇｉｔａｌ Ｗａｔｅｒ Ｈｙｄｒａｕｌｉｃ Ｒｅｌｉｅｆ Ｖａｌｖｅ
ＹＡＮ Ｌｉｎｇ－ｙｕｎ ＷＵ Ｐｅｎｇ－ｆｅｉ ＢＡ０ Ｚｏｎｇ－ｘｉａｎ ＺＨＡ０ Ｅｎ－ｇａｎｆ
（１．Ｓｉｃｈｕａｎ Ｃｏｌｌｅｇｅ ｏｆ Ａｒｃｈｉｔｅｃｔｕｒａｌ Ｔｅｃｈｎｏｌｏｇｙ，Ｄｅｙａｎｇ ６ １ ８０００，Ｃｈｉｎａ；
２．Ｍａｃｈｉｎｅｒｙ Ｆａｃｔｏｒｙ，Ｃｈｏｎｇｑｉｎｇ Ｄａｊｉａｎｇ Ｘｉｎｄａ Ｖｅｈｉｃｌｅ Ｓｔｏｃｋ Ｃｏ．，Ｌｔｄ．，Ｃｈｏｎｇｑｉｎｇ ４０１３２１，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｉｎ ｔｈｉｓ ｐａｐｅｒ，Ｆｒｏｍ ｔｈｅ ｓｔｒｕｃｔｕｒｅ ａｎｄ ｃｏｎｔｒｏｌ ｓｙｓｔｅｍ ｏｆ ｒｅｌｉｅｆ ｖａｌｖｅ，
ｈｙｄｒａｕｌｉｃ ｒｅｌｉｅｆ ｖａｌｖｅ，Ｔｈｅｎ ｔｈｅ ｃｏｒｒｅｓｐｏｎｄｉｎｇ ｓｏｌｕｔｉｏｎｓ ｗｅｒｅ ｐｒｏｖｉｄｅｄ．
Ｋｅｙ Ｗｏｒｄｓ：ｗａｔｅｒ ｈｙｄｒａｕｌｉｃ；ｒｅｌｉｅｆ ｖａｌｖｅ；ｓｏｌｕｔｉｏｎｓ
Ｕ 刖舌
水压驱动技术作为绿色制造和可持续发展的一项
环保、节能技术，获得了迅猛的发展，溢流阀做为水压
控制系统不可或缺的元件，其性能对整个水压系统的
箜 鲞箜 塑 ２００７年８月 湖 北 电 力 Ｖｏ１．３１№４ Ａｕｇ．２００７
ＤＥＨ一ⅢＡ型电液控制系统中单顺阀的实际运用
贺洁梅
（湖北华电黄石发电股份有限公司，湖北黄石４３５００２）
［摘 要］ 介绍了上海新华ＤＥＨ－ＩＩＩ Ａ型数字电液控制系统在湖北华电黄石发电股份有限公司
２０９号机组的运用情况，重点介绍了ＤＥＨ中单阀顺序阀的参数设置。
［关键词］ 单阀顺序阀；参数；设置
［中图分类号］ＴＫ３２３ ［文献标识码］Ａ ［文章编号］１００６．３９８６（２００７）０４－００５４－０２
Ｔｈｅ Ｐｒａｃｔｉｃａｌ Ｒｕｎｎｉｎｇ ｏｆ Ｓｉｎｇｌｅ Ｓｅｑｕｅｎｃｅ Ｖａｌｖｅ ｉｎ ＤＥＨ－ⅢＡ
Ｔｙｐｅ Ｃｏｎｔｒｏｌ Ｓｙｓｔｅｍ
ＨＥ Ｊｉｅ－ｍｅｉ
（Ｈｕｂｅｉ Ｈｕａｎｇｓｈｉ Ｅｌｅｃｔｒｉｃ Ｐｏｗｅｒ Ｇｅｎｅｒａｔｉｏｎ Ｃｏ．，Ｌｔｄ．ｏｆ Ｈｕａｄｉａｎ Ｐｏｗｅｒ Ｇｒｏｕｐ，Ｈｕａｎｇｓｈｉ Ｈｕｂｅｉ ４３５００２，Ｃｈｉｎａ）
［Ａｂｓｔｒａｃｔ］Ｔｈｅ ｒｕｎｎｉｎｇ ｃｏｎｄｉｔｉｏｎ ｏｆ Ｓｈａｎｇｈａｉ Ｘｉｎｈｕａ ＤＥＨ－ＩＩＩ Ａ ｔｙｐｅ ｄｉｇｉｃａｌ ＥＨＣ（ｅｌｅｃｔｒｏｈｙｄｒａｕｌｉｃ ｃｏｎｔｒｏ１
）ｓｙｓｔｅｍ ｉｎ Ｈｕａｎｇｄｉａｎ Ｎｏ．２０９ ｕｎｉｔ ｗａｓ ｂｒｉｅｆｌｙ ｉｎｔｒｏｄｕｃｅｄ，ａｎｄ ｆｏｃｕｓｅｄ ｏｎ ｔｈｅ ｐａｒａｍｅｔｅｒ ｓｅｔｔｉｎｇ ｏｆ ｓｉｎｇｌｅ ｓｅ．
ｑｕｅｎｃｅ ｖａｌｖｅ ｉｎ ＤＥＨ．
［Ｋｅｙ ｗｏｒｄｓ］ｓｉｎｇｌｅ ｓｅｑｕｅｎｃｅ ｖａｌｖｅ；ｐａｒａｍｅｔｅｒ；ｓｅｔｔｉｎｇ
１ 概述
湖北华电黄石发电股份有限公司２０９号机组的
控制系统选用上海新华ＤＥＨ．ＩＩＩＡ型数字电液控制
系统（ＤＥＨ），液压部分采用高压抗燃油系统。此系
统控制汽轮发电机组的转速及功率，并接受ＤＣＳ指
