QTZ63塔吊整体式基础基底压力验一、QTZ63塔吊基础相关资料：（根据吴淞建机厂QTZ63说明书）1、自重大于80吨。
2、砼标号不小于C30。
3、设计尺寸（详见厂方资料）4、地耐力不低于0.14Mpa5、本次塔机位置，地耐力为0.10Mpa二、基础验算：QTZ63型整体式基础除自身强度满足规范外，还应满足塔式起重机倾覆和地基承载力的要求（基础最短边最大的压力） 即：e= G F M +≤3b pmx=)2/1(3)(2e b G F -+≤[R]=0.1Mpa 式中:e 偏心距M倾覆力距,KN.M F作用于基础上竖直荷载,KN G基础自重,KN b,1 基础宽,长,MP作用于基础上水平力,KN pmax基础最短边的最大压力,Mpa H基础高度,M三、荷载计算 1、原设计：长5M ，宽5M ，高1.35M 时,A:抗倾覆验算:G=820KN,M=M ’+PHe=G F M +=82047335.1241220++X =0.9686<3b =1.667抗倾覆符合要求.B:承载力验算 Pmax=)2/1(3)(2e b F G -+=)9686.02/5(53)820473(2-+X =112.5767>100Kpa 不符合要求.2、基础改为整体基础,算长6M,宽6M,高1.20M 时,A: 抗倾覆验算:G=1166KN e=G F M +=116647320.1241220++X =0.7619<3b =2抗倾覆符合要求.B:承载力验算 Pmax=)2/1(3)(2e b F G -+=)7619.02/6(63)1166473(2-+X =81.3686Kpa Pmax=0.0814 Mpa<[R]=0.1Mpa<0.14 Mpa承载力符合要求.四、根据上述验算，基础由原设计尺寸5M*5M*1.35M改为6M* 6M*1.20M，混凝土标号为C30,该基础能满足本工程施工使用.钢筋布置图及现场平面图附后.。
TC5610塔吊基础计算书二、项目概述本项目是为TC5610塔吊设计一个安全可靠的基础，确保塔吊的稳定运行和施工过程中的安全。
三、技术要求1.基础承载力：设计基础的承载力需满足塔吊的工况要求，包括塔吊的最大载荷、吊臂长度等。
2.基础抗倾覆能力：基础的抗倾覆能力需符合设计要求，确保塔吊在风力等外力的作用下不倾覆。
3.基础稳定性：基础的稳定性需满足地面承载力分布均匀、抗滑移性等要求，确保塔吊的稳定运行和施工安全。
4.基础施工可行性：基础施工需满足施工方便、工期短等要求，减少对施工进度的影响。
四、基础设计1.确定地基类型：根据工程现场勘察和地质资料分析，确定基础的地基类型，如浅层地基、深层地基等。
2.计算基础尺寸：根据塔吊的工况要求和基础设计要求，计算基础的尺寸，包括基础面积和基础厚度。
3.计算基础承载力：根据基础类型和塔吊的工况要求，计算基础的承载力，包括垂直承载力和水平承载力等。
4.计算基础抗倾覆能力：根据基础类型、塔吊高度、风力等外力参数，计算基础的抗倾覆能力，包括埋地部分和出地面部分的抗倾覆能力等。
5.校核计算结果：根据基础的设计要求，对计算结果进行校核，确保基础的可靠性和安全性。
五、施工方案1.基坑开挖：按照基础设计要求，在场地上进行基坑开挖，保证基础的尺寸和形状准确。
2.基础浇筑：在基坑中浇筑混凝土，确保混凝土的质量和强度满足设计要求。
3.基础养护：对刚浇筑完成的基础进行养护，确保混凝土的强度和稳定性。
六、技术经济评价通过对TC5610塔吊基础的设计计算和施工方案的实施，可以确保塔吊的稳定运行和施工过程的安全性，减少工程事故的发生，并且基础的施工方案可行性高，工期较短，可以降低工程成本和提高工程效益。
七、总结本TC5610塔吊基础计算书对塔吊的基础设计和施工方案进行了详细的论述，保证了塔吊的安全和施工的顺利进行。
经过技术经济评价，可以得出该计算书是符合工程要求的，并且具有较高的技术可行性和经济效益。
TC5610-6塔机基础及其附着验算1.塔机基础验算1.1支腿固定式基础载荷如下 1.2塔机抗倾覆验算6级以上风停止作业,6级风以下的工作状态的水平荷载18.3KN,非工作状态的水平荷载73.9KN,用于塔机独立高度的基本风压荷载。
塔机基础尺寸长×宽×高为5米×5米×1米。
混凝土重度为3/24m KN 。
验算公式：/3M Ph be a Pv Pg+•=≤+ 工况：67.13522.1241552.51113.181335=≤=⨯⨯⨯+⨯+=e非工况：67.13553.1241551.46419.731552=≤=⨯⨯⨯+⨯+=e则工况满足要求,非工况满足要求。
1.3塔机基础地耐力验算 验算公式：[]2()3B B Pv Pg P P al+=≤工况：28.122.1252/=-=-=e a l非工况：97.053.1252/=-=-=e a l现场实际地耐力为200KPa,则工况满足要求,同样非工况满足要求。
2.塔机附着验算2.1附着立面、平面控制桥墩承台123456789101112131415161718附着立面控制节点1节点2附着平面控制2.2附着受力计算〔此部分为本公司用专业计算软件PKPM进行的受力计算2.2.1支座力计算塔机按照说明书与建筑物附着时,最上面一道附着装置的负荷最大,因此以此道附着杆的负荷作为设计或校核附着杆截面的依据。
附着式塔机的塔身可以简化为一个带悬臂的刚性支撑连续梁,其内力及支座反力计算如下:风荷载取值：Q = 0.27kN；塔吊的最大倾覆力矩：M = 1552.00kN；= 95.4182kN ；计算结果: Nw2.2.2 附着杆内力计算计算简图计算单元的平衡方程:其中:第一种工况的计算:塔机满载工作,风向垂直于起重臂,考虑塔身在最上层截面的回转惯性力产生的扭矩合风荷载扭矩。
将上面的方程组求解,其中θ从 0 - 360 循环, 分别取正负两种情况,求得各附着最大的。

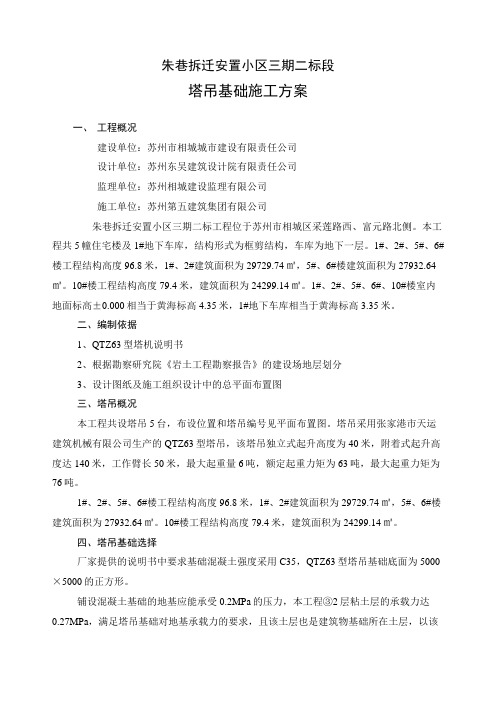

朱巷拆迁安置小区三期二标段塔吊基础施工方案一、工程概况建设单位：苏州市相城城市建设有限责任公司设计单位：苏州东吴建筑设计院有限责任公司监理单位：苏州相城建设监理有限公司施工单位：苏州第五建筑集团有限公司朱巷拆迁安置小区三期二标工程位于苏州市相城区采莲路西、富元路北侧。
本工程共5幢住宅楼及1#地下车库，结构形式为框剪结构，车库为地下一层。
1#、2#、5#、6#楼工程结构高度96.8米，1#、2#建筑面积为29729.74㎡，5#、6#楼建筑面积为27932.64㎡。
10#楼工程结构高度79.4米，建筑面积为24299.14㎡。
1#、2#、5#、6#、10#楼室内地面标高±0.000相当于黄海标高4.35米，1#地下车库相当于黄海标高3.35米。
二、编制依据1、QTZ63型塔机说明书2、根据勘察研究院《岩土工程勘察报告》的建设场地层划分3、设计图纸及施工组织设计中的总平面布置图三、塔吊概况本工程共设塔吊5台，布设位置和塔吊编号见平面布置图。
塔吊采用张家港市天运建筑机械有限公司生产的QTZ63型塔吊，该塔吊独立式起升高度为40米，附着式起升高度达140米，工作臂长50米，最大起重量6吨，额定起重力矩为63吨，最大起重力矩为76吨。
1#、2#、5#、6#楼工程结构高度96.8米，1#、2#建筑面积为29729.74㎡，5#、6#楼建筑面积为27932.64㎡。
10#楼工程结构高度79.4米，建筑面积为24299.14㎡。
四、塔吊基础选择厂家提供的说明书中要求基础混凝土强度采用C35，QTZ63型塔吊基础底面为5000×5000的正方形。
铺设混凝土基础的地基应能承受0.2MPa的压力，本工程③2层粘土层的承载力达0.27MPa，满足塔吊基础对地基承载力的要求，且该土层也是建筑物基础所在土层，以该土层作塔吊基础的持力层，既能满足塔吊使用要求，也不会有基坑开挖时引起塔吊基础变形的问题。
经综合分析，选取③2层粘土层为塔吊基础的持力层，基础底标高与建筑物的基础底标高相平。

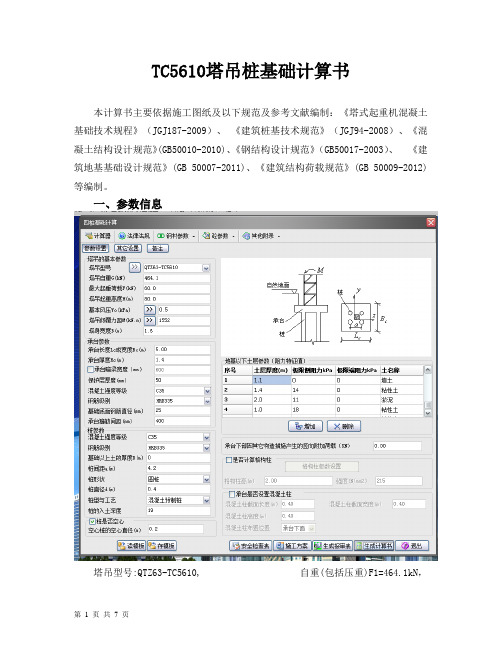

TC5610塔吊桩基础计算书本计算书主要依据施工图纸及以下规范及参考文献编制：《塔式起重机混凝土基础技术规程》（JGJ187-2009）、《建筑桩基技术规范》（JGJ94-2008）、《混凝土结构设计规范》(GB50010-2010)、《钢结构设计规范》（GB50017-2003）、《建筑地基基础设计规范》(GB 50007-2011)、《建筑结构荷载规范》(GB 50009-2012)等编制。
一、参数信息塔吊型号:QTZ63-TC5610, 自重(包括压重)F1=464.1kN，最大起重荷载F=60.0kN，塔吊倾覆力距M=1552kN.m，塔吊起重高度H=80.0m，塔身宽度B=1.6m，承台长度Lc或宽度Bc=5.00m，承台厚度Hc=1.40m，桩直径或方桩边长 d=0.40m，桩间距a=4.20m，基础埋深D=0.00m，保护层厚度:50.00mm，承台混凝土强度等级:C35，承台钢筋级别:HRB335，桩混凝土强度等级:C35，桩钢筋级别:HRB335，承台箍筋间距S=400.00mm。
二、荷载的计算1.自重荷载及起重荷载(1)塔机自重标准值：F kl=464.10kN(2)基础及附加构造自重标准值：G k = 25.0×Bc×Bc×Hc+0.00= 25.0×5.00×5.00×1.40+0.00 = 875.00kN；(3)起重荷载标准值：F qk=60.00kN1.风荷载计算(1)非工作状态下塔机塔身截面对角线方向所受风荷载标准值：塔机所受风线荷载标准值q sk'=0.8aβzμsμz W0a0BH/H=0.8×1.2×1.85×1.60×0.99×0.50×0.35×1.60=0.79kN/m塔机所受风荷载水平合力标准值F vk'=q sk'×H = 0.79×80.00 = 63.02kN标准组合的倾翻力矩标准值M k = 1552.00kN.m三、桩基承载力验算1.桩基竖向承载力验算取最不利的非工作状态荷载进行验算。
5610塔吊四桩基础方案项目1#、2#、4#住宅，属于框架剪力墙结构;地上分别为30层、30层、29层;地下2层；建筑高度：103.90m；标准层层高：2.90m ；本工程由投资建设，设计，监理，组织施工。
一、塔吊的基本参数信息塔吊型号:中联TQZ80(TC5610)型，塔吊起升高度H=100.000m，塔吊倾覆力矩M=1435kN.m，混凝土强度等级:桩C30，承台C35，塔身宽度B=1.7m，基础以上土的厚度D=1.5～3.0m，自重F1=720kN，基础承台厚度Hc=1.300m，最大起重荷载F2=60kN，基础承台宽度Bc=5.000m，桩钢筋级别:II级钢，挖孔桩直径=0.900m，扩大头直径=1.2m，桩间距a=3.5m，承台箍筋间距S=200.000mm.承台砼的保护层厚度=50mm，二、塔吊基础承台顶面的竖向力和弯矩计算中联TQZ80(TC5610)型塔吊塔吊自重（包括压重）F1=720.00kN，塔吊最大起重荷载F2=60.00kN，作用于桩基承台顶面的竖向力F=1.2×(F1+F2)=936.00kN，塔吊的倾覆力矩M=1.4×1435.00=2009.00kN。
三、矩形承台弯矩及单桩桩顶竖向力的计算图中x轴的方向是随机变化的，设计计算时应按照倾覆力矩M最不利方向进行验算。
1. 桩顶竖向力的计算依据《建筑桩技术规范》JGJ94-94的第5.1.1条。
其中 n──单桩个数，n=4；F──作用于桩基承台顶面的竖向力设计值，F=936.00kN；G──桩基承台的自重G=1.2×（25×Bc×Bc×Hc/4+17×20×0.24×3)=1.2×(25×5.00×5.50×1.35+17×20×0.24×3)=1172.9kN；Mx,My──承台底面的弯矩设计值，取2009.00kN.m；xi,yi──单桩相对承台中心轴的XY方向距离a/2=1.75m；Ni──单桩桩顶竖向力设计值(kN)；经计算得到单桩桩顶竖向力设计值（考虑荷载最不利方向），最大压力：N=(936.00+117.9)/4+2009.00/(3.5× 1.414)=933.17kN。
QTZ63塔吊计算、主要技术参数、基础做法、基础计算书一)、工程地质情况根据XX 市勘测绘研究队提供的岩土工程勘察报告，Z11 孔工程地质情况如下表所示序号土层名称土层厚度(M) 桩周土磨擦力标准值（KPa）桩端土磨擦力标准层值（KPa）1 ①粘土 1.2 11 2 ②-1 淤泥14.3 5 3 ②-2 淤泥15.6 8 4 ②-3 淤泥质粘土10.2 12 5 ③-1 粘土1.8 22 800 6 ③-2 含砾粉质粘土4.1 30 1000二)．主要技术参数型号：QTZ63数量：1 最大起重量：6T 额定起重力矩：65T??M 工作半径：55M 塔体总高自重：50T三)、基础做法塔吊基座塔吊基础预应力砼管桩塔吊基础采用 3.0×3.0×1.2 的砼承台基础，砼强度等级为C30,配筋为双向双层。
承台面标高-5.55m 基础下做100 厚C10 砼垫层和150 厚片石垫层，承台下采用4 根PC-A 600(100)有效桩长38 米的预应力砼管桩承重，桩心距1800mm,桩顶标高为-6.65(绝对高程-0.75)米，桩顶伸入承台100 mm,桩与承台锚固采用8Φ22 主筋及箍筋,伸入承台800 mm,伸入桩身3000 mm 采用C30 砼灌实。
四)、塔吊基础计算书1、塔吊基础力学指标验算计算简图如下所示：PC-A 600(100)预应力砼管桩有关技术参数:预应力筋12ΦD9.0,砼有效预压应力 3.92Mpa,抗裂弯矩164KN.m,极限弯矩形246KN.m,桩身竖向极限承载力标准值4190KN,理论重量3.93KN/m （一）塔吊基础自身荷载计算承台自重：G=3.0×3.0×1.2×25 = 270KN 1、预应力砼管桩单桩抗压力计算Qu=μp∑qsik Li +qkpAp 式中符号意义Qu：单桩竖向极限承载力标准值（KN）μp：桩身截面周长（M）qsik：单桩第i 层土的极限侧阻力标准值（Kpa）Li：第i 层土的厚度（M）：单桩的极限端阻力标准值（Kpa）Ap：桩端横截面面积（㎡）Qu=μp∑qsik Li +qkpAp =(5×10.51+8×15.6+12×10.2+22×1.69)×1.884+800×3.14×0.3×0.3=634.776+226.08=860.856KN（二）承载力验算1、单桩承压计算塔吊工作时对基础桩产生的最大压力及拉力计算计算图：P M Ra Rb G 2550 P=300KN G=270KN M=650KN.m 风载引起的水平力F 取10KN2）最大压力计算：Rb=[(P+G) ×1.275+M]/2.55 =[（300+270）×1.275+650]/2.55=540KN Qu =860.856KN＞1.2 Rb=648KN3）最大拉力计算：Ra=[M-(P+G) ×1.275]/2.55 =-30KN＜0 不需验算4)抗倾覆验算不考虑土摩擦力,考虑风荷载(P+G)×1.8/2+3.93×38×2×1.8+860.856×2×1.8 =(300+270)×0.9+537.62+1721.7 =4149.7KN.m >(650+10×40/2) ×2=1700KN.m 满足要求事实上桩最不利工作力为压力,不存在倾覆问题。
塔吊基础计算QTZ63塔吊天然基础的计算书参数信息：塔吊型号为QTZ63，自重(包括压重)为F1=450.80kN，最大起重荷载为F2=60.00kN，塔吊倾覆力距为M=630.00kN.m，塔吊起重高度为70.00m，塔身宽度为B=1.50m，混凝土强度等级为C35，基础埋深为D=5.00m，基础最小厚度为h=1.35m，基础最小宽度为Bc=5.00m。
基础最小尺寸计算：基础的最小厚度为H=1.35m，基础的最小宽度为Bc=5.00m。
塔吊基础承载力计算：按照《建筑地基基础设计规范》(GB-2002)第5.2条承载力计算。
计算简图如下：当不考虑附着时的基础设计值计算公式为：当考虑附着时的基础设计值计算公式为：当考虑偏心距较大时的基础设计值计算公式为：其中，F为塔吊作用于基础的竖向力，包括塔吊自重、压重和最大起重荷载，F=1.2×510.8=612.96kN；G为基础自重与基础上面的土的自重，G=1.2×(25.0×Bc×Bc×Hc+20.0×Bc×Bc×D) =4012.50kN；Bc为基础底面的宽度，取Bc=5.00m；W为基础底面的抵抗矩，W=Bc×Bc×Bc/6=20.83m3；M为倾覆力矩，包括风荷载产生的力距和最大起重力距，M=1.4×630.00=882.00kN.m；a为合力作用点至基础底面最大压力边缘距离(m)，按下式计算：a=5.00/2-882.00/(612.96+4012.50)=2.31m。
经过计算得到：无附着的最大压力设计值为Pmax=(612.96+4012.50)/5.002+882.00/20.83=227.35kPa；无附着的最小压力设计值为Pmin=(612.96+4012.50)/5.002-882.00/20.83=142.68kPa；有附着的压力设计值为P=(612.96+4012.50)/5.002=185.02kPa；偏心距较大时压力设计值为Pkmax=2×(612.96+4012.50)/(3×5.00×2.31)=267.06kPa。
塔吊附墙验算计算书塔机附着验算计算书本文的计算依据为《塔式起重机混凝土基础工程技术标准》/T187-2019和《钢结构设计标准》GB-2017.一、塔机附着杆参数塔机型号为QTZ63(TC5610)-中塔身桁架结构类型，计算高度为98m，起重臂长度为56m，起重臂与平衡臂截面计算高度为1.06m。
塔身宽度为1.6m，平衡臂长度为12.9m。
工作状态时扭矩标准值Tk1为269.3kN·m，包含风荷载。
非工作状态下不平衡自重引起的倾覆力矩标准值Mk'为1940kN·m（反向），工作状态下不平衡自重引起的倾覆力矩标准值Mk为1720kN·m。
附着杆数为四杆附着，附墙杆截面类型为格构柱，附墙杆类型为Ⅰ类，塔身锚固环边长为1.8m。
二、风荷载及附着参数附着次数为2，附着点1到塔机的横向距离为5m，附着点2到塔机的横向距离为2.2m，附着点3到塔机的横向距离为2.2m，附着点4到塔机的横向距离为2.2m。
工作状态基本风压ω为0.2kN/m，塔身前后片桁架的平均充实率α为0.35.点1到塔机的竖向距离为2m，点2到塔机的竖向距离为4.8m，点3到塔机的竖向距离为3.2m，点4到塔机的竖向距离为3.2m。
非工作状态基本风压ω'为0.35kN/m。
工作状态和非工作状态的风压等效高、工作状态和非工作状态的附着点高度、附着点净高、工作状态风压等效均布荷载等参数均有具体数值，这里不再赘述。
285.472kN时，支座6处附墙杆内力计算如下：考虑塔机产生的扭矩由支座6处的附墙杆承担，因此需要计算支座6处锚固环的截面扭矩T。
根据扭矩组合标准值T kTk1269.3kN·m，可得到T的值。
同时考虑塔身承受双向的风荷载和倾覆力矩及扭矩，需要将水平内力Nw计算出来。
根据计算简图和塔机附着示意图、平面图，可以得到α和β的值，并用力法计算各杆件轴力。
最终得到支座6处附墙杆的水平内力Nw20.5RE285.472kN。
TC5610（QTZ63）塔吊天然基础的计算书
一、参数信息
塔吊型号：QTZ63，塔吊起升高度H：120.00m，
塔身宽度B：1.6m，基础埋深d：1.3m，
基础承台厚度hc：1.30m，基础承台宽度Bc：5.00m，
(KN) Mk (KN)
Fk(KN) F
h
工作状态下511.2 18.3 1335
非工作状态下464.1 73.9 1552 地基承载力特征值f ak：270kPa，
基础宽度修正系数ηb：0.15，基础埋深修正系数ηd：1.4，
基础底面以下土重度γ：20kN/m3，基础底面以上土加权平均重度γm：20kN/m3。
一、工作状态下验算：
（1）塔吊抗倾覆稳定验算
基础抗倾覆稳定性按下式计算：
e＝(M k+F h×h)/（F k+G k）≤Bc/3
式中 e──偏心距，即地面反力的合力至基础中心的距离；
M k──作用在基础上的弯矩；
F k──作用在基础上的垂直载荷；
G k──混凝土基础重力，G k＝25×5×5×1.3=812.5kN；
Bc──为基础的底面宽度；
计算得：e=(1335+18.3*1.3)/(812.5+511.2)=1.026m < 5/3=1.6m；
基础抗倾覆稳定性满足要求！
(2)地基承载力验算
依据《建筑地基基础设计规范》(GB50007-2002)第5.2条承载力计算。
计算简图:
混凝土基础抗倾翻稳定性计算：
e=1.026m >B/6= 5/6=0.833m 为大偏心受压构件
地基承载力应同时满足下式：
P k＝（F k+G k）/A≤ f a
P kmax＝2×(F k＋G k)/（3×a×Bc）≤1.2 f a
式中 F k──作用在基础上的垂直载荷；
G k──混凝土基础重力；
a──合力作用点至基础底面最大压力边缘距离(m)，按下式计算：
a＝Bc/2－M k/（F k＋G k）＝5/2-1335/(511.2+812.5)=1.4914m。
Bc──基础底面的宽度，取Bc=5m；
f a = f ak+ηbγ(b-3)+ηdγm(d-0.5)
f a--修正后的地基承载力特征值(kN/m2)；
f ak--地基承载力特征值，结构设计总说明；f ak取270.000kN/m2；
ηb、ηd--基础宽度和埋深的地基承载力修正系数；
γ--基础底面以上土的重度，地下水位以下取浮重度，取20.000kN/m3；
b--基础底面宽度(m)，当基宽小于3m按3m取值，大于6m按6m取值，取5.000m；
γm--基础底面以上土的加权平均重度，地下水位以下取浮重度，取
20.000kN/m3；
d--基础埋置深度(m) 取1.300m；
解得地基承载力设计值：f a=298.4.000kPa；
各参数代入上式中；
P k＝（511.2+812.5）/5*5＝52.948kPa≤ f a＝298.4kPa
P kmax=2×(511.2+812.5)/(3×5*1.4914)=118.34kPa；≤1.2f a＝358.08kPa 地基承载力特征值f a大于压力标准值P k=52.948kPa，满足要求！
地基承载力特征值1.2×f a大于偏心矩较大时的压力标准值P kmax=118.34kPa，满足要求！
二、非工作状态下验算：
（1）塔吊抗倾覆稳定验算
基础抗倾覆稳定性按下式计算：
e＝(M k+F h×h)/（F k+G k）≤Bc/3
式中 e──偏心距，即地面反力的合力至基础中心的距离；
M k──作用在基础上的弯矩；
F k──作用在基础上的垂直载荷；
G k──混凝土基础重力，G k＝25×5×5×1.3=812.5kN；
Bc──为基础的底面宽度；
计算得：e=(1552+73.9*1.3)/(812.5+464.1)=1.29m < 5/3=1.6m；
基础抗倾覆稳定性满足要求！
(2)地基承载力验算
依据《建筑地基基础设计规范》(GB50007-2002)第5.2条承载力计算。
计算简图:
混凝土基础抗倾翻稳定性计算：
e=1.29m >B/6= 5/6=0.833m 为大偏心受压构件
地基承载力应同时满足下式：
P k＝（F k+G k）/A≤ f a
P kmax＝2×(F k＋G k)/（3×a×Bc）≤1.2 f a
式中 F k──作用在基础上的垂直载荷；
G k──混凝土基础重力；
a──合力作用点至基础底面最大压力边缘距离(m)，按下式计算：
a＝Bc/2－M k/（F k＋G k）＝5/2-1552/(464.1+812.5)=1.284m。
Bc──基础底面的宽度，取Bc=5m；
f a = f ak+ηbγ(b-3)+ηdγm(d-0.5)=298.4kPa
各参数代入上式中；
P k＝（464.1+812.5）/5*5＝51.064kPa≤ f a＝298.4kPa
P kmax=2×(464.1+812.5)/(3×5*1.284)=132.565kPa≤1.2f a＝358.08kPa 地基承载力特征值f a大于压力标准值P k=51.064kPa，满足要求！
地基承载力特征值1.2×f a大于偏心矩较大时的压力标准值P kmax=132.565kPa，满足要求！。
