建筑幕墙用陶板检测方案
1 检测方案目的
本操作规程是为了规范建筑幕墙用陶板试尺寸测量试验检测数据的取值与判定。
2 适用范围
适用于建筑幕墙用陶板。
3 编制依据
JG/T 324《建筑幕墙用陶板》
JC/T 456《陶瓷马赛克》
4 检测仪器与设备
4.1 对建筑幕墙用陶板长度、宽度、厚度和对角线差的检验试验设备应符合JG/T 324中的要求。
4.2 对建筑幕墙用陶板边直度、边弯曲度和表面平整度的检验试验设备应符合JC/T 456中的要求。
5 检测数据判定
5.1 对建筑幕墙用陶板长度和对角线差的检验试验：
依据标准编号：JG/T 324 。
每组试验试件的数量应为10个，长度应测量10个试件每个面的中边的长度，应取四个值的平均值与工作尺寸的偏差值。
对角线长度差取实测两条对角线的差值。
测量值精度应不大于0.1mm。
5.2 对建筑幕墙用陶板宽度和厚度的检验试验：
依据标准编号：JG/T 324。
每组试验试件的数量应为10个，宽度、厚度应测量10个试件每个面的中边的长度，应取四个值的平均值与工作尺寸的偏差值。
测量值精度应不大于0.01mm。
5.3 对建筑幕墙用陶板边直度、边弯曲度和表面平整度的检验试验：
依据标准编号：JG/T 324。
每组试验试件的数量应为10个，边直度、边弯曲度和表面弯曲度应使用不断与北侧长度的靠尺和塞尺测量测量10个试件，靠尺沿测量的边长或者对角线长度中部紧贴被测边或表面，用塞尺测量靠尺与被测边或表面之间的间隙，取测量全长范围内的最大间隙值。
测量值精度应不大于0.1mm。
第1 页共1 页。

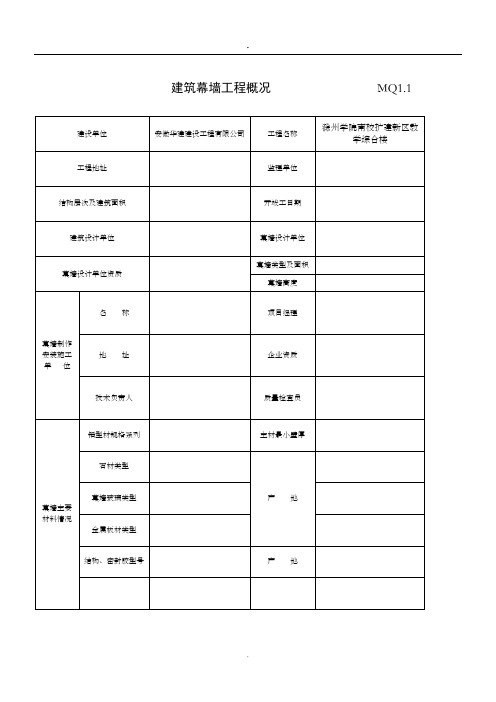

建筑幕墙工程概况MQ1.1
建筑幕墙施工组织设计、施工方案及审批MQ1.3
技术交底记录MQ1.4
设计交底（图纸会审）记录MQ1.5
幕墙工程观感质量检查记录MQ1.7
幕墙工程质量控制资料和主要功能检测报告检查表MQ1.8
铝合金材料产品合格证书、性能检测报告汇总表MQ2.1.1
幕墙用钢材及五金（衬垫）产品合格证书、性能检测报告汇总表
幕墙板材（玻璃、金属板、石材）合格证书、性能检测报告汇总表MQ2.1.3
保温、防火材料合格证书、性能检测报告汇总表MQ2.1.4
幕墙用硅酮胶质量证明书及性能检测报告汇总表MQ2.1.5
幕墙预埋件（后置埋件）施工隐蔽验收记录MQ2.3.1
构件连接节点隐蔽验收记录MQ2.3.2
幕墙变形缝及墙面转角处的节点构造隐蔽验收记录MQ2.3.3
幕墙防火构造隐蔽验收记录MQ2.3.4
幕墙防雷装置隐蔽验收记录MQ2.3.5
玻璃幕墙子分部工程质量验收记录
玻璃幕墙分项工程质量验收记录MQ3.1
隐框、半隐框玻璃幕墙分项工程检验批质量验收记录MQ3.3
续表MQ3.3
金属幕墙分项工程质量验收记录MQ3.4。

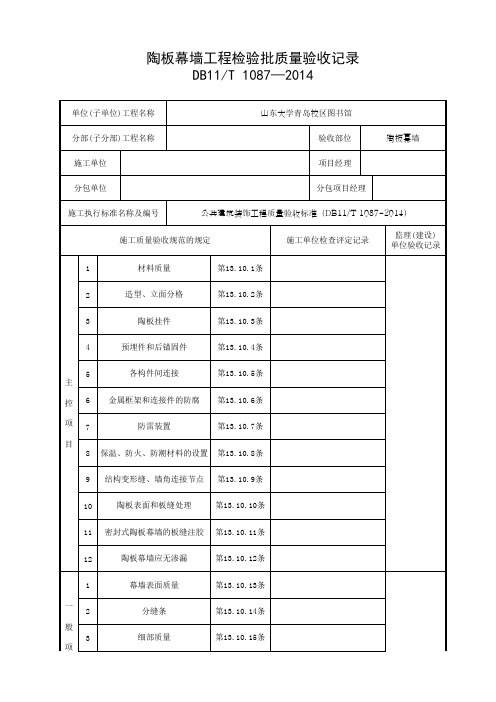

陶板幕墙安装检验批质量验收记录项目名称：XXX建筑工程施工单位：XXX工程公司监理单位：XXX监理公司验收日期：XXXX年XX月XX日一、检验批基本信息：1.检验批编号：2.检验时间：3.检验人员：4.检验地点：5.参与单位及人员：二、安装材料检验：1.陶瓷板材质量检验：(1)规格尺寸是否符合要求；(2)表面平整度是否符合要求；(3)板材颜色是否一致；(4)板材是否存在破损、裂纹等质量问题。
2.安装辅助材料检验：(1)幕墙支架材料的规格尺寸、强度等是否符合要求；(2)密封胶的质量是否符合要求；(3)防火隔离带是否符合要求。
三、安装工艺检验：1.支架安装工艺：(1)支架的立柱、梁的固定是否稳固；(2)支架的垂直度和水平度是否符合要求；(3)支架的连接是否牢固可靠。
2.陶板安装工艺：(1)陶板的安装位置和倾斜度是否符合设计要求；(2)陶板的固定方式是否正确；(3)陶板的水平度、垂直度是否符合要求；(4)陶板与墙体之间是否存在空隙或裂缝。
四、安装质量验收标准：根据相关规范和设计要求，对陶板幕墙的安装质量进行评定。
主要包括以下方面：1.板材的尺寸、平整度、颜色一致性等；2.幕墙支架的固定稳固性及水平度、垂直度要求；3.陶板的安装位置、倾斜度、固定方式、水平度、垂直度要求。
五、质量验收结果：根据对陶板幕墙安装工艺和质量的检验评定，对验收结果进行总结，并提出合理的意见和建议。
六、问题整改：根据质量验收结果中发现的问题，提出整改措施和要求，并制定整改方案。
如果有不合格项，要求施工单位制定整改期限并落实整改计划。
七、其他事项：在整个验收过程中，还需特别注意以下事项的记录：1.检验批的材料购买凭证和相关检验报告；2.监理单位对陶板幕墙的检查和监理记录；3.施工单位对陶板幕墙的验收报告。
以上是一份陶板幕墙安装检验批质量验收记录的参考模板，具体根据实际工程情况进行调整和补充。
在编写记录时，应该严格按照质量验收标准进行评定，并且要及时记录发现的问题和整改要求。
建筑工程企业标准陶土幕墙工程技术规程无锡恒发幕墙工程有限公司前言陶板应用于外墙近年来已经在建筑工程实例上被广泛采用，而现中国市场尚无陶板幕墙的任何相关标准和规范。
为了更好的规范此类产品，为业主提供更优质的产品服务和保障，规程编制组在参照国际现行标准的基础上，经过广泛调查研究、认真总结实践经验并广泛征求意见制订了本规程。
本规程主要的技术内容是：1.总则；2.术语、符号；3．材料；4.基本规定；5．幕墙性能、要求；6．加工制作；7．安装施工；8．工程验收；9．保养与维修。
本规程附录是资料性文件含有：附录A．相关陶板技术、性能检测试验方法标准；附录 B ．陶板抽样及接收条件。
本规程编制单位是：无锡恒发幕墙工程有限公司北京阿格通建材有限公司上海哈诺建筑科技有限公司本标准主要起草人：柯广禄朱燕明张凌根马民强目录1 总则 (3)2 术语、符号 (4)3 材料 (7)4 基本规定 (10)5 幕墙性能、要求 (11)6 加工制作 (13)7 安装施工 (14)8 工程验收 (17)9 保养与推修 (19)附录A 相关陶板技术、性能检测试验方法标准 (20)B 陶板抽样及接收条件 (21)1 总则1.0.1 为了使陶板幕墙工程做到安全可靠、实用美观和经济合理，制订本规程。
1.0.2 本规程适用于工业、民用建筑上使用的开放式外墙干挂陶板幕墙工程的制作、安装施工及验收维护。
1.0.3 陶板幕墙的制作和安装施工的全过程应实施质量控制．陶板幕墙工程制作与安装施工企业，应制订内部质量控制标准。
1.0.4 陶板幕墙的材料、制作、安装施工、验收维护，除应符合本规程外，尚应符合国家现行有关强制性标准的规定。
1.0.5 类似幕墙工程的制作、安装施工及验收维护可参照本规程。
2 术语、符号2.1 术语2.1.1 建筑幕墙 building curtain wall由金属构架与板材组成的、不承担主体结构荷载与作用的建筑外围护结构。
2.1.2开放式建筑幕墙open joint curtain wall不要求具有阻止空气渗透或雨水渗透功能的建筑幕墙。
