水利坝体压水试验专项方案
- 格式:doc
- 大小:35.97 KB
- 文档页数:8
B01 施工技术方案申报表(承包[2015]技案03号)4份,监理机构、发包人、设代机构机构各1份。
莆田市乌溪水库大坝工程坝体砌筑(4~5m坝段)压水试验施工方案编辑单位:兴锋盈(福建)集团有限公司编辑人:编制时间:2015年4月1日编制人:审核人:审批人:一、概况乌溪水库大坝工程于2015年1月22日坝体拱圈EL159.5m开始砌筑,3月29日坝体砌筑到EL164.0m,完成砌筑方量3050m3,EL164.0m层面面积为750m2。
按照设计要求坝体每新砌筑一层次(4.5m高度),需进行一次简易密实性检查—钻孔压水试验,其主要任务是检测坝段砌筑体的透水性和密实度。
一、编制依据(1)《水利水电工程钻孔压水试验规程》SL31—2003(2)《水利水电工程施工质量与评定规程》SL176—2007(3)《水利水电建设工程验收规程》SL223—2008(4)设计施工图(WXSK-SGT-DB-TJ-01)三、压水试验设备(1)止水栓塞:单管顶压式栓塞,止水可靠,操作方便,栓塞长度不小于8倍的钻孔孔径。
(2)供水设备:试验用的灌浆机(G-105型立式双缸),压力稳定,出流均匀,工作可靠。
在1MPa 压力下,流量能保持100L / m i n 。
供水调节阀门应灵活可靠,不漏水,且不宜与钻进共用。
(3)量测设备:量测压力用的压力表应反应灵敏,卸压后指针回零,量测范围应控制在极限压力值的1 / 3 ~3 / 4。
(4)管路:采用钢丝网胶管,承受压力为最大压力的1.5倍。
四、压水试验基本规定(1)试验方法及试段长度:采用单管顶压式单栓塞隔离试段进行压水试验,试段长度为4.5m。
(2)压力阶段与压力值:压水试验按三级压力、五个阶段进行,三级压力值宜分别为0.3MPa、0.6M Pa和0.8MPa。
多阶段循环试验,就是通过测定试段的压力~流量的关系,分析其产生变化的原因,测定坝体的透水性。
还提供了资料相互校核的机会,提高了资料的可靠性。
第1篇一、前言水利工程作为我国国民经济和社会发展的重要基础设施,其质量直接关系到工程的安全、稳定和经济效益。
碾压施工是水利工程中常用的施工方法之一,其质量的好坏直接影响着工程的质量。
因此,对水利工程进行碾压试验,是确保工程质量的重要手段。
本方案旨在制定一套科学、合理、可行的水利工程碾压试验方案,为工程质量和施工安全提供有力保障。
二、试验目的1. 了解工程地基土的性质,为设计、施工提供依据;2. 检验碾压施工质量,确保工程质量满足设计要求;3. 为后续施工提供指导,确保施工顺利进行;4. 评估施工过程中可能出现的问题,提出改进措施。
三、试验内容1. 地基土性质检测:包括地基土的物理、力学性质,如密度、含水率、塑性指数、压缩模量等;2. 碾压施工质量检测:包括碾压遍数、碾压厚度、压实度等;3. 施工过程中可能出现的问题检测:如地基沉降、裂缝等。
四、试验方法1. 地基土性质检测(1)物理性质检测:采用环刀法、灌砂法等现场测定方法,测定地基土的密度、含水率等物理性质。
(2)力学性质检测:采用标准击实试验、无侧限抗压强度试验等室内试验方法,测定地基土的塑性指数、压缩模量等力学性质。
2. 碾压施工质量检测(1)碾压遍数检测:采用现场观察、记录碾压遍数的方法。
(2)碾压厚度检测:采用水准仪、钢尺等测量工具,测量碾压厚度。
(3)压实度检测:采用灌砂法、环刀法等现场测定方法,测定压实度。
3. 施工过程中可能出现的问题检测(1)地基沉降检测:采用水准仪、钢尺等测量工具,测量地基沉降。
(2)裂缝检测:采用裂缝观测仪器,观察裂缝产生情况。
五、试验步骤1. 试验前准备(1)收集工程地质勘察报告,了解地基土性质。
(2)熟悉试验仪器、设备,确保其正常工作。
(3)制定试验计划,明确试验时间、地点、人员等。
2. 试验实施(1)地基土性质检测:按试验方法进行检测,记录检测结果。
(2)碾压施工质量检测:按试验方法进行检测,记录检测结果。
水库工程(大坝工程)大坝碾压试验专项方案水库工程一标项目部目录1.工程概况.......................................................错误!未定义书签。
2.坝体填筑碾压试验的依据、目的和内容............................................................错误!未定义书签。
2.1试验的依据..................................................错误!未定义书签。
2.2试验的目的 (1)2.3试验的容 (1)2.4 复核试验参考碾压数 (1)3. 试验场地及场次安排 (2)3.1试验场地和石料来源 (2)3.2试验场次安排 (2)4.碾压试验的机械组合及碾压机械的技术指标 (4)5.碾压试验人员组织............................................... 错误!未定义书签。
6.试验步骤及方法 (5)1.工程概况水库工程大坝为混凝土面板堆石坝,大坝坝顶宽6.0m,坝顶长度220m;河床趾板建基面高程667.01m,最大坝高60.41m,最大坝底宽295m;坝顶设4.43m 高U型钢筋混凝土防浪墙,墙底高程763.19m高于正常蓄水位760.00m;上游坝坡1∶1.3;下游坝坡1∶1.3,设2级马道,马道宽2m,高程分别为743.19m、723.19m;下游坝脚设排水棱体,采用超径石回填,平台高程703.19m,平台宽度2m,边坡1∶1.5。
大坝上游坝脚设粉土铺盖和石碴盖重,粉土铺盖顶高程为716.97m,顶宽5m,边坡为1∶2;石碴盖重顶高程717.97m,顶宽8m,边坡1∶2.5。
坝体填料从上游至下游依次分为上游粉土铺盖、混凝土面板、垫层区、过渡区、主堆石区、次堆石区、堆石棱体区及下游护坡等8个区。
根据合同工程量清单,大坝填筑主要工程量为:坝体垫层料、过渡料、特殊垫层料约36818m3,坝体堆石料填筑约386060m3。

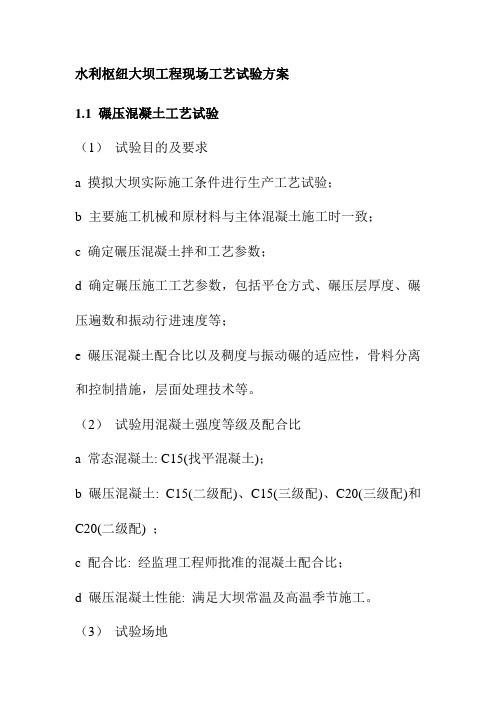

水利枢纽大坝工程现场工艺试验方案1.1 碾压混凝土工艺试验(1)试验目的及要求a 摸拟大坝实际施工条件进行生产工艺试验;b 主要施工机械和原材料与主体混凝土施工时一致;c 确定碾压混凝土拌和工艺参数;d 确定碾压施工工艺参数,包括平仓方式、碾压层厚度、碾压遍数和振动行进速度等;e 碾压混凝土配合比以及稠度与振动碾的适应性,骨料分离和控制措施,层面处理技术等。
(2)试验用混凝土强度等级及配合比a 常态混凝土: C15(找平混凝土);b 碾压混凝土: C15(二级配)、C15(三级配)、C20(三级配)和C20(二级配) ;c 配合比: 经监理工程师批准的混凝土配合比;d 碾压混凝土性能: 满足大坝常温及高温季节施工。
(3)试验场地试验场地大小为100×8.5米,现场试验时先浇筑C15找平混凝土,在10天后铺填砂浆,然后再浇筑C15、C20(三级配)和C15、C20(二级配)碾压混凝土,碾压混凝土铺筑分四个条带,由于BW202AD的轮宽为1.2米,条带之间的搭接0.2米,为便于碾压,确定每个条带宽2米,其中A条带宽2米浇筑C15 (三级配)碾压混凝土, B条带宽2米浇筑C15(二级配)碾压混凝土, C条带宽2米浇筑C20(三级配)碾压混凝土, D条带宽2.5米浇筑C20(二级配)碾压混凝土,靠模板边缘0.5米宽的C20二级配为变态混凝土,共浇筑五层,总高度约为150cm。
整个现场试验平面布置图如下图28-2。
100米(4)工艺试验内容a. 碾压混凝土拌和工艺参数的试验确定在现场试验前35天,在混凝土拌和楼进行碾压混凝土投料顺序和拌和时间试验;投料试验选择C15(三级配)、C20(二级配)碾压混凝土进行,其中C15(三级配)碾压混凝土选择三种投料顺序,C20(二级配)碾压混凝土选择二种投料顺序,拌和时间选择120s、150s和180s进行试验。
各强度等级碾压混凝土投料顺序和拌和时间均需进行罐头和罐尾的VC值、含气量、7d、28d抗压强度以及砂浆密度试验。
水利工程专项试验检测方案一、前言水利工程是指用于利用水资源、调节水文、治理水患、提供水务、利用水能和改善生态环境等目的的各项设施和工程。
水利工程建设涉及的科学技术、材料设备、施工管理等方面都需要进行专项试验检测来保证工程质量和安全。
水利工程专项试验检测方案的制定是为了指导和规范水利工程建设中的试验检测工作,确保水利工程的安全和可靠运行。
本文将从水利工程专项试验检测的意义、主要内容、实施方法、质量控制和技术要求等方面进行具体介绍。
二、专项试验检测的意义1. 保证水利工程质量和安全:水利工程是关乎人民群众生命财产安全的重大工程,试验检测是保证工程质量和安全的必要手段。
2. 检验设计理论的可行性:通过试验检测,可以验证水利工程设计理论的可行性和正确性,为实际工程建设提供依据。
3. 对施工工艺和材料进行验证:试验检测可以对施工工艺和材料进行验证,提供实际工程建设所需的技术支持。
4. 防止事故发生:通过试验检测可以及时发现和解决工程建设中的问题,防止工程事故的发生。
5. 为后续工程运行提供保障:水利工程建设后,需持续运行和维护,试验检测也可以为后续工程运行提供保障。
三、专项试验检测的主要内容水利工程专项试验检测主要内容包括以下几个方面:1. 水工模型试验:对于大型水利工程,可以采用水工模型试验的方式进行实验,模拟工程场景进行力学、水动力、结构等方面的检测。
2. 材料试验:对用于水利工程建设的各种材料,如混凝土、钢材、水泥等进行力学、物理学、化学等方面的试验检测。
3. 结构试验:对水利工程涉及的各种结构,如坝体、闸门、渠道等进行强度、稳定性、耐久性等方面的试验检测。
4. 水文气象试验:对水文气象数据进行采集和分析,进行水文气象试验检测,为工程设计提供基础数据。
5. 环境影响评价:对水利工程建设对周边环境的影响进行评价和预测,编制环境影响评估报告。
6. 运行试验:对已建成的水利工程进行各项运行试验,验证工程的运行稳定性和可靠性。
第1篇一、项目背景随着我国水利工程建设的不断发展,水库作为重要的水资源调控工程,在防洪、灌溉、发电、供水等方面发挥着至关重要的作用。
水库施工质量直接关系到工程的安全和效益。
碾压实验是水库施工中的一项关键工序,旨在确保基础土层的密实度,提高工程稳定性。
本报告针对某水库施工方案中的碾压实验进行详细阐述。
二、工程概况1. 工程名称:某水库2. 工程地点:某省某市某县3. 工程规模:中型水库4. 水库功能:防洪、灌溉、发电、供水5. 水库库容:1.2亿立方米6. 施工期限:2023年6月至2025年6月三、碾压实验目的1. 验证施工方案中碾压参数的合理性;2. 确保基础土层的密实度,提高工程稳定性;3. 为后续施工提供科学依据。
四、实验方案1. 实验材料:- 土壤:采用水库施工区域内的原状土;- 碾压设备:振动压路机、静力压路机;- 测量工具:水准仪、经纬仪、测针、土样筛等。
2. 实验区域:- 选择具有代表性的基础土层区域,面积不小于100平方米;- 实验区域应避开地下管线、建筑物等障碍物。
3. 实验步骤:(1)对实验区域进行平整,确保表面平整度;(2)分层铺土,每层厚度控制在20-30厘米;(3)采用振动压路机进行初压,确保土层初步密实;(4)采用静力压路机进行复压,直至达到设计密实度;(5)在每个碾压层进行取样,测定土样干密度;(6)绘制碾压曲线,分析碾压效果。
五、实验结果与分析1. 实验数据:| 碾压遍数 | 土样干密度(g/cm³) | 设计干密度(g/cm³) || -------- | ------------------ | ------------------ || 1 | 1.4 | 1.6 || 2 | 1.5 | 1.6 || 3 | 1.6 | 1.6 || 4 | 1.7 | 1.6 || 5 | 1.8 | 1.6 |2. 分析:- 通过实验数据可以看出,随着碾压遍数的增加,土样干密度逐渐接近设计干密度,说明碾压效果良好;- 实验结果表明,采用振动压路机和静力压路机相结合的碾压方式,能够有效提高基础土层的密实度;- 实验数据表明,该施工方案中的碾压参数是合理的,能够满足工程要求。
压水试验方案范文一、试验目的压水试验是对水压力设备进行性能和安全性能的检测和评价。
其主要目的是验证设备的抗压性能、密封性能、泄漏情况,以及确认设备在压力作用下的稳定性和安全性。
二、试验范围本次压水试验的范围包括但不限于以下内容:1.压力容器的整体密封性能检测;2.设备在额定压力下的稳定性测试;3.设备在压力泄露情况下的应急处理能力评估。
三、试验方案1.准备工作(1)确定试验设备的额定压力和工作压力范围;(2)准备检测设备,包括压力表、温度计、泄漏监测仪等;(3)完成设备的清洗、维护和紧固等工作;(4)组织人员进行试验操作培训。
2.试验步骤(1)关闭设备的进出口阀门,确保设备内部处于封闭状态;(2)按照设备的额定压力,逐步增加压力,记录每个压力阶段的压力值、温度值和泄漏情况,并根据实际情况及时调整压力升降速率;(3)在达到设定压力后,保持一定时间,观察设备是否出现异常情况,如泄漏、变形等;(4)降低压力,重复记录相应的压力值和泄漏情况;(5)完成试验后,进行设备的清洗和维护。
四、试验要求1.设备的泄漏率应符合相关标准规定;2.设备在额定压力下应保持稳定,无明显泄漏、变形等异常情况;3.试验期间,应由专业人员进行监督和操作,确保试验的安全可靠进行;4.试验报告应详细记录试验过程中的压力值、温度值、泄漏情况等信息,并对试验结果进行分析和评价。
五、试验安全措施1.必须由经过培训并熟悉试验流程的专业人员操作;2.必须按照压力容器相关安全规范,使用符合标准的检测设备;3.必须检查设备的密封性能,确保设备内部无任何杂质;4.在试验过程中,要随时监测设备的温度和压力,并在出现异常情况时及时采取相应的应急措施;5.试验过程中严禁举行有关设备外部结构的任何活动;6.试验结束后,对设备进行彻底清洗和维护,确保设备的完好性。
六、试验记录和报告试验过程中要详细记录试验的各项参数和操作过程,特别是泄漏情况的记录应准确详实。
【关键字】方案坝体填筑碾压试验1. 概述尚希庄水库是引黄入晋工程北干线上的一座调节水库,位于朔州市怀仁县新家园乡尚希庄村南约,石头河(大峪河灌区东干渠)的左侧,与吴家窑镇移民新村之间的距离约,库址紧邻引黄北干输水线路。
工程区东约为北同蒲铁路,西距大运二级公路和G208国道,南邻应县至右玉二级公路,北为乡村简易路,交通十分便利。
尚希庄水库主要任务是调节引黄水量,保证8、9月停止引水期间向大同和怀仁供水;当输水线路因意外事故而中断供水时利用水库向山阴、怀仁持续供水。
校核洪水水位,相应库容1120.21万m3;水库正常蓄水位,相应库容1101.7万m3;死水位,相应死库容67万m3。
水库为半挖半填型,坝轴线总长,碾压均质土坝,采用复合土工膜全库盆防渗。
水库大坝土石方填筑工程量约430.04万m3。
2. 碾压试验依据2.1《碾压式土石坝施工规范》DL/T5129-2001;2.2《堤防工程施工规范》SL260-98;2.3《土工试验规程》SL237-1999;2.4 设计文件及图纸要求。
3. 试验目的及内容为了确保工程质量和工程进度,在本合同段正式开工前,必须进行土方填筑碾压试验。
通过该碾压试验的成果去指导整个坝体填筑施工,为整个坝体填筑施工提供指导方案与理论依据。
并从碾压试验得出以下参数:(1)对填筑材料的铺料方式、铺料厚度、碾压机具(振动碾型号和重量等技术参数)、碾压遍数、铺料过程中的加水量、压实层的孔隙率和干密度等试验;(2)通过碾压试验确定压实机具、铺料方法、铺料厚度、压实方法、碾压夯击遍数、土料最佳含水量及施工偏差范围、加水量和有效压实厚度等施工方法与参数;(3)提出相关质量控制的技术要求和检验方法;(4)制订相关的施工技术规程。
4. 现场填筑及碾压试验准备4.1 试验场地选取与布置为了确定一个既可满足设计指标又能便于快速施工的最优参数,适应高强度的填筑施工需要,坝体填筑施工前必须对土料进行碾压试验。
杨东河(渡口)水电站压力钢管整体水压试验方案一、水压试验工作计划日期工作内容备注12月3日钢管安装队白天休息,晚上来电分两组加班,一组进行平洞灌浆孔封堵焊接,另一组进行2#镇墩凑合节焊接。
白天工地停电12月4日①平洞灌浆孔封堵焊接完毕;②2#镇墩凑合节焊接完毕;③封头和打压设备运输到平洞处。
需要加班12月5日①从球阀人孔进入岔管清理钢管内杂物;②重锤阀调试完毕;③完成重锤阀上游段凑合节焊接;④球阀上游段安装压力表;⑤最后紧固全段两个进人孔螺栓。
需要加班12月6日①疏通1#施工支洞堵水;②开启重锤阀和重锤阀人孔,利用大坝闸门控制水量,通过重锤阀向钢管缓慢充水;③重锤阀和球阀处派人值班,监视水位。
前置条件是球阀调试完毕12月7日钢管充水。
12月8日钢管充水。
①水位接近至1#弯管下游2米时时关闭闸门和重锤阀;②焊接封头、放空阀、和打压口,安装压力表。
③利用闸门漏水在重锤阀下游集水,通过放空阀向钢管抽满水。
值班12月9日开始打压,至水压试验结束。
12月10日①利用球阀排水;②拆除封头,安装凑合节。
12月11日安装焊接凑合节完毕。
12月12日清理场地,迎接13日通水发电。
二、压力管道参数部位桩号钢管中心高程(m)设计最高内水压力(MPa)长度(m)管径(cm)壁厚(mm)隧洞出口9+670.18 985.28 1.48 11 220 141#镇墩9+681.18 985.28 1.48 148.481 220 14、16、182#镇墩9+807.80 907.73 2.40 54.916 220 18、203#镇墩9+864.33 895.47 2.57 141.087 220 20、22、25、284#镇墩9+972.96 809.19 3.57 89.160 220 28、30 5#镇墩10+37.95 748.15 4.26 156.68 220~160 32、28 6#镇墩10+169.73 663.4 5.26 14.84 160 28 叉管10+184.57 663.4 5.29三、水压试验工作步骤1、平洞灌浆孔封堵焊接完毕以及重锤阀下游凑合节焊接完成后,完成重锤阀启闭等调试工作;2、打开重锤阀人孔,安装重锤阀上游凑合节至焊接合格;3、厂房球阀调试完毕,确认1#机球阀处于关闭状态。
水利工程检测实验方案一、实验目的:本实验的目的是通过对水利工程的检测实验,了解工程的运行状况、性能指标以及可能存在的问题,为工程的设计、施工、维护和管理提供科学依据和技术支持。
二、实验对象:本实验选取了一个基于水力原理的水利工程系统作为实验对象,包括水库、引水渠、水泵站和灌溉设施等。
三、实验内容:1. 流量测定:利用流量计和水位计等设备对水库进流口和出流口、引水渠的流量进行测定,分析水利工程的输水能力和输水效率。
2. 水质监测:采集水样进行水质分析,包括重金属、有机物、微生物等指标,评估水库水质和输水渠的水质变化。
3. 管道阻力测试:在不同水压下,对引水管道和灌溉管道进行阻力测试,分析管道的水力性能和泄漏情况。
4. 水泵性能测试:测定水泵的吸水能力、扬程、流量等性能指标,评估水泵的运行状态和效率。
5. 灌溉效果评价:对灌溉设施进行水分分布情况、土壤湿度和植物生长情况等方面的评价,分析灌溉效果。
四、实验方法:1. 流量测定:选取合适的流量计和水位计,在进流口和出流口、引水渠等位置设置测点,采用连续测量和离散测量相结合的方法,进行流量测定。
2. 水质监测:采用采样瓶、PH计、电导率计、紫外分光光度计等设备进行采样和分析。
3. 管道阻力测试:利用压力表和流量计等设备,在不同水压条件下对管道进行测试,根据测试结果绘制管道水力特性曲线。
4. 水泵性能测试:利用水泵性能测试台进行水泵性能测试,测定吸水能力、扬程、流量等指标。
5. 灌溉效果评价:选取合适的土壤湿度检测仪、植物生长情况评价指标等设备,对灌溉效果进行评价。
1. 实验步骤:(1)现场勘察和数据采集:对水利工程系统进行现场勘察,采集水位、流量、水质等数据。
(2)实验设备安装和调试:根据实验内容,安装和调试流量计、水位计、水质分析仪、压力表、流量计、水泵性能测试台等设备。
(3)流量测定:在进流口和出流口、引水渠等位置设置测点,进行流量测定。
(4)水质监测:采集水样进行水质分析,评估水库水质和输水渠的水质变化。

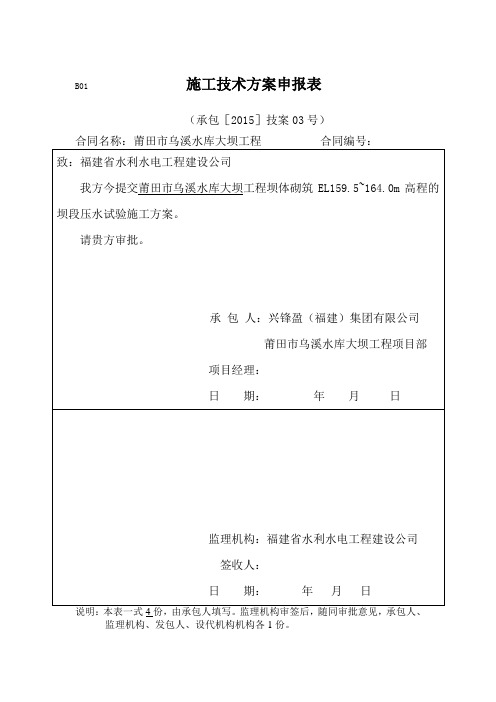

B01 施工技术方案申报表
(承包[2015]技案03号)
4份,
监理机构、发包人、设代机构机构各1份。
莆田市乌溪水库大坝工程
坝体砌筑(4~5m坝段)压水试验
施
工
方
案
编辑单位:兴锋盈(福建)集团有限公司
编辑人:
编制时间:2015年4月1日
编制人:审核人:审批人:
一、概况
乌溪水库大坝工程于2015年1月22日坝体拱圈EL159.5m开始砌筑,3月29日坝体砌筑到EL164.0m,完成砌筑方量3050m3,EL164.0m层面面积为750m2。
按照设计要求坝体每新砌筑一层次(4.5m高度),需进行一次简易密实性检查—钻孔压水试验,其主要任务是检测坝段砌筑体的透水性和密实度。
一、编制依据
(1)《水利水电工程钻孔压水试验规程》SL31—2003
(2)《水利水电工程施工质量与评定规程》SL176—2007
(3)《水利水电建设工程验收规程》SL223—2008
(4)设计施工图(WXSK-SGT-DB-TJ-01)
三、压水试验设备
(1)止水栓塞:单管顶压式栓塞,止水可靠,操作方便,栓塞长度不小于8倍的钻孔孔径。
(2)供水设备:试验用的灌浆机(G-105型立式双缸),压力稳定,出流均匀,工作可靠。
在1MPa 压力下,流量能保持100L / m i n 。
供水调节阀门应灵活可靠,不漏水,且不宜与钻进共用。
(3)量测设备:量测压力用的压力表应反应灵敏,卸压后指针回零,量测范围应控制在极限压力值的1 / 3 ~3 / 4。
(4)管路:采用钢丝网胶管,承受压力为最大压力的1.5倍。
四、压水试验基本规定
(1)试验方法及试段长度:采用单管顶压式单栓塞隔离试段进行压
水试验,试段长度为4.5m。
(2)压力阶段与压力值:压水试验按三级压力、五个阶段进行,三级压力值宜分别为0.3MPa、0.6M Pa和0.8MPa。
多阶段循环试验,就是通过测定试段的压力~流量的关系,分析其产生变化的原因,测定坝体的透水性。
还提供了资料相互校核的机会,提高了资料的可靠性。
(3)试段压力:试段压力确定实质上是最大试段压力确定,最大试段压力确定之后,其余两级压力可按等分原则确定。
(4)试验钻孔:压水试验钻孔的孔径宜为59mm~150mm。
采用金刚石钻进或硬质合金钻进,试验钻孔的套管脚止水必须可靠。
坝体压水试验试段长度4.5m,钻孔深度为5m(即钻孔深入下层0.5m),每100m2坝面钻孔3个,每次试验不少于3孔。
五、压水试验施工方法
(1)试验程序:大坝砌体砌筑强度达到70%设计强度(最后一仓结束后7天)开始现场压水试验,其工作应包括洗孔、下置栓塞隔离试段、水位测量、仪表安装、压力和流量观测等步骤。
试验开始时,应对各种设备、仪表的性能和工作状态进行检查,发现问题立即处理。
(2)洗孔:洗孔应采用压水法,洗孔时钻具应下到孔底,流量应达到水泵的最大出力。
洗孔应至孔口回水清洁,肉眼观察无岩粉时方可结束。
(3)试段隔离:下栓塞前应对压水试验工作管进行检查,不得有破裂、弯曲、堵塞等现象,接头处应采取严格的止水措施。
栓塞应安设
在孔内较完整的部位,定位应准确。
当栓塞隔离无效时,应分析原因,采取移动栓塞、更换栓塞等措施,移动栓塞时只能向上移,其范围不应超过上一次试验的塞位。
(4)压力和流量观测:在向试段送水前,应打开排气阀,待排气阀连续出水后,再将其关闭。
流量观测前应调整调节阀,使试段压力达到预定值并保持稳定。
流量观测工作应每隔lmin~2min进行1 次,当流量无持续增大趋势,且5次流量读数中最大值与最小值之差小于最终值的10%,或最大值与最小值之差小于1L/ min时,本阶段试验即可结束,取最终值作为计算值。
将试段压力调整到新的预定值,重复上述试验过程,直到完成该试段的试验。
在降压阶段,如出现水由坝体向孔内回流现象,应记录回流情况,待回流停止,流量无持续增大趋势,且5次流量读数中最大值与最小值之差小于最终值的10%,或最大值与最小值之差小于1L/ min时方可结束本阶段试验。
在压水试验结束前,应检查原始记录是否齐全、正确,发现问题必须及时纠正。
(5)、封孔:试段压水试验结束后,申报监理工程师及时进行单孔验收,对验收合格的孔进行封孔,封孔应采用“机械压浆封孔法”或“压力灌浆封孔法”。
六、压水试验资料整理
(1)试验资料整理应包括校核原始记录,绘制P-Q曲线,确定P-Q
曲线类型和计算试段透水率等。
(2)绘制P -Q曲线时,应采用统一比例尺,即纵坐标( P轴)1mm 代表0.01MPa,横坐标( Q轴)1mm代表1L / min ,曲线图上各点应标明序号,并依次用直线相连,升压阶段用实线,降压阶段用虚线。
(3)试段的P -Q曲线类型应根据升压阶段P-Q曲线的形状以及降压阶段P-Q曲线与升压阶段P-Q曲线之间的关系确定。
P -Q曲线类型划分及曲线特点表
(4)试段透水率计算:采用第三阶段的压力值( P 3 )和流量值( Q 3 )按公式:q=Q3/(P3*L)
式中q —试段的透水率(Lu);
L —试段长度( m) ;
Q 3—第三阶段的计算流量( L / m i n ) ;
P 3—第三阶段的试段压力( MP a ) 。
试段透水率取两位有效数字。
按照设计标准本工程坝体压水试验透水率≤3Lu(即0.03L/min.m.m),如果达不到要求应按帷幕灌浆要求进行坝体补强灌浆处理。
七、164m高程坝面压水试验布孔平面图
详见图纸。
