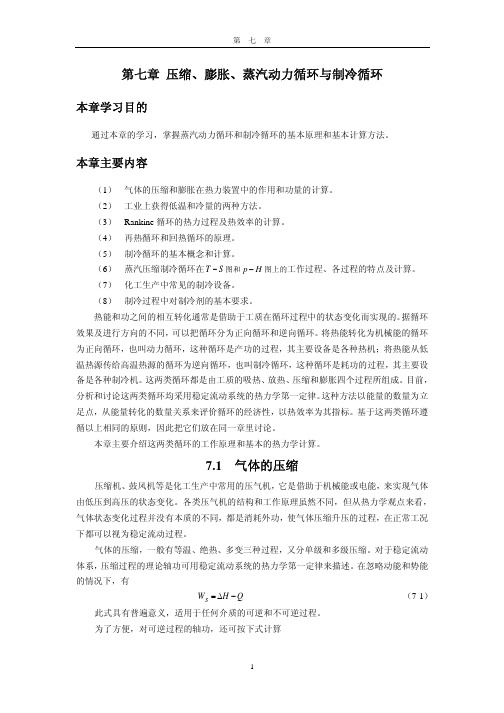

第七章压缩、膨胀、蒸汽动力循环与制冷循环本章学习目的通过本章的学习，掌握蒸汽动力循环和制冷循环的基本原理和基本计算方法。
本章主要内容（1） 气体的压缩和膨胀在热力装置中的作用和功量的计算。
（2） 工业上获得低温和冷量的两种方法。
（3） Rankine循环的热力过程及热效率的计算。
（4） 再热循环和回热循环的原理。
（5） 制冷循环的基本概念和计算。
（6） 蒸汽压缩制冷循环在Sp−图上的工作过程、各过程的特点及计算。
T−图和H（7） 化工生产中常见的制冷设备。
（8） 制冷过程中对制冷剂的基本要求。
热能和功之间的相互转化通常是借助于工质在循环过程中的状态变化而实现的。
据循环效果及进行方向的不同，可以把循环分为正向循环和逆向循环。
将热能转化为机械能的循环为正向循环，也叫动力循环，这种循环是产功的过程，其主要设备是各种热机；将热能从低温热源传给高温热源的循环为逆向循环，也叫制冷循环，这种循环是耗功的过程，其主要设备是各种制冷机。
这两类循环都是由工质的吸热、放热、压缩和膨胀四个过程所组成。
目前，分析和讨论这两类循环均采用稳定流动系统的热力学第一定律。
这种方法以能量的数量为立足点，从能量转化的数量关系来评价循环的经济性，以热效率为其指标。
基于这两类循环遵循以上相同的原则，因此把它们放在同一章里讨论。
本章主要介绍这两类循环的工作原理和基本的热力学计算。
7.1 气体的压缩压缩机、鼓风机等是化工生产中常用的压气机，它是借助于机械能或电能，来实现气体由低压到高压的状态变化。
各类压气机的结构和工作原理虽然不同，但从热力学观点来看，气体状态变化过程并没有本质的不同，都是消耗外功，使气体压缩升压的过程，在正常工况下都可以视为稳定流动过程。
气体的压缩，一般有等温、绝热、多变三种过程，又分单级和多级压缩。
对于稳定流动体系，压缩过程的理论轴功可用稳定流动系统的热力学第一定律来描述。
在忽略动能和势能的情况下，有∆=（7-1）W S−HQ此式具有普遍意义，适用于任何介质的可逆和不可逆过程。
第七章蒸汽动力循环和制冷循环0、引言蒸汽动力循环：是以蒸汽为工质，将热连续地转变成功的过程，其主要设备是各种热机。
产功的过程。
如：火力发电厂，大型化工厂。
常用的工质是水蒸气。
制冷循环：是将热连续地由低温处输送到高温处的过程，其主要设备是热泵。
耗功的过程。
7.1．蒸汽动力循环一、蒸汽动力循环基本原理主要由水泵、锅炉、透平机和冷凝器组成。
4→1水进入锅炉被加热汽化，直至成为过热蒸汽。
1→2进入透平机膨胀作功。
2→3作功后的低压湿蒸汽进入冷凝器被冷凝成水，回到水泵中。
3→4水在水泵中被压缩升压，再回到锅炉中，完成一个循环。
二、朗肯循环及其热效率原理：朗肯循环是最简单的蒸汽动力循环，主要由：水泵、锅炉、透平机和冷凝器组成。
1、理想朗肯循环3→4饱和水可逆绝热压缩过程。
（等S）4→1高压水等压升温和汽化，可逆吸热过程。
1→2过热蒸汽可逆绝热膨胀过程。
（等S）2→3湿蒸汽等压等温可逆冷却为饱和水（相变）。
气体压缩式制冷机以气体为制冷剂,由压缩机、冷凝器、回热器、膨胀机和冷箱等组成(图1) 。
经压缩机压缩的气体先在冷凝器中被冷却，向冷却水（或空气）放出热量，然后流经回热器被返流气体进一步冷却,并进入膨胀机绝热膨胀,压缩气体的压力和温度同时下降。
气体在膨胀机中膨胀时对外作功，成为压缩机输入功的一部分。
同时膨胀后的气体进入冷箱，吸取被冷却物体的热量，即达到制冷的目的。
此后，气体返流经过回热器，同压缩气体进行热交换后又进入压缩机中被压缩。
气体制冷机都应采用回热器，这不但能提高制冷机的经济性而且可以降低膨胀机前压缩气体的温度，因而降低制冷温度。
气体制冷机能达到的制冷温度范围较宽，从高于0℃到低于-100℃；制冷温度较高时其经济性较差,但当制冷温度低于-90℃时其经济性反而高于蒸气制冷机。
压缩式制冷机蒸气压缩式制冷机由压缩机、冷凝器、蒸发器、节流机构和一些辅助设备组成。
这类制冷机的制冷剂在常温和普通低温下能够液化，在制冷机的工作过程中制冷剂周期性地冷凝和蒸发。
