【技术】高产梳棉机新型梳理器材提升质量优势分析（下）固定盖板梳针上的纤维无离心力，受针尖配置影响，锡林控制纤维的离心力和纤维经过针齿的挤压力，相互作用产生分梳。
固定盖板与锡林针齿接触分梳，特点是：固定盖板分配系数为零，纤维不集聚，不产生交替转移分梳，没有均匀作用。
但是，其在接触分梳的过程中，会使部分纤维发生位移，从而产生混合作用。
后固定盖板作用对棉束起到分解作用，为梳理提供良好的纤维取向度，减小棉束，减轻盖板的梳理负担，提高梳理质量。
前固定盖板，对经锡林盖板区梳理的纤维再次梳理，提高纤维梳理度和伸直度，改善棉网清晰度。
固定盖板目前存在的问题：（1）后固定盖板嵌杂挂花，致使分梳作用下降；（2）固定盖板的梳理作用不明显；（3）与隔距工艺配合不当，会造成大杂变为小杂；（4）部分存在纤维损伤的问题；（5）在隔距设定时，由于固定盖板的针面为直面，两针面最紧点在中间位置，隔距过紧时，存在渐开隔距不利于梳理质量的提高。
2.5.2 新型固定盖板的优势分析新型固定盖板的优势，浅齿深、小角度、高齿密、梳理和提升组合，做到柔且不嵌杂，注意梳理、转移、保护纤维三者兼顾。
（1）小角度新型梳理时，发挥固定盖板的有效梳理，必须减少角度，同时也要避免较少角度带来的嵌杂。
因此，为了提升针布的梳理效果，固定盖板的角度进行了调整，减少了梳理的工作角，从85-90°减少到75-80°，提升了对纤维的控制能力，加大了梳理的效果。
（2）浅齿深早期的固定盖板齿深为1.3mm-2.0mm,齿深深纤维容易嵌杂，改用浅齿使纤维容易转移，减少嵌杂。
一般齿深改为0.60mm-0.90mm。
（3）高齿密传统梳理针布配置认为固定盖板的配置主要是整理，起不到梳理作用，一般采用稀齿配置。
新型的固定改板，其密度有大幅度的增加，传统的140-450齿/（25.4mm）2，现在增加到140-860齿/（25.4mm）2，梳理的效果明显提升。
（4）弧齿面新型固定盖板工作面齿底有圆形齿底设计成为负底齿，有效提高排杂能力。

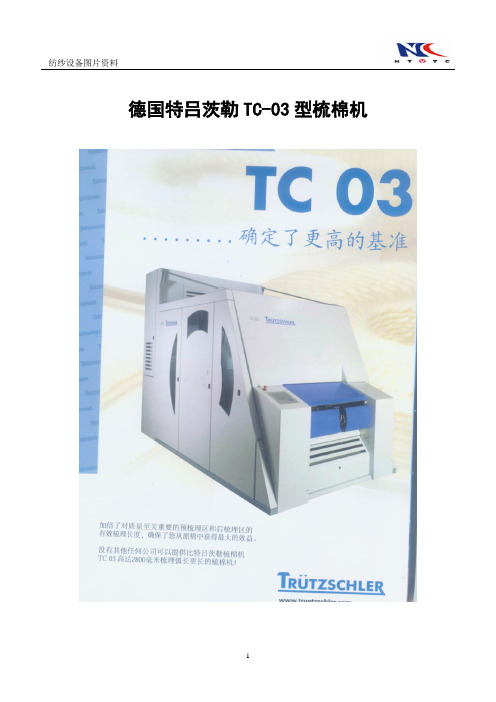

德国特吕茨勒TC03德国特吕茨勒TC-03型梳棉机主要技术特点1、⽤提⾼锡林位置的⽅法，增加梳理⾯积以提⾼梳理质量（1）将梳棉机锡林中⼼位置提⾼约20cm，使锡林与道夫刺辊之间的相对⼏何位置得到调整，使活动盖板前后固定盖板梳理弧在DK903型梳棉机的基础上增加20%，使前区梳理⾯积增加63%，后区梳理⾯积增加48%，TC-03型梳棉机与DK903型梳棉机相⽐，在同样的⽣条质量⽔平条件下，产量可相应增加，⽽在产量相同的条件下⽣条质量TC-03型梳棉机⽐DK903型梳棉机显著提⾼。
（2）在同样产量条件下，TC-03型梳棉机⽐DK903型梳棉机的⽣条质量明显改善。
TC-03型梳棉机与DK903型梳棉机⽣产环锭纱时在同等产质条件下13.3tex 环锭混纺纱细节减少23%，粗节减少55%，棉结减少49%，10万m纱疵A1减少87%，总纱疵减少69%，19.4tex纯棉精纱产量均为55kg，粗节减少30%，棉结减少24%，其他得重不匀、细节、纱线强⼒伸长率均基本相同。
⽣产29.2tex转环杯纱，产量增加75%，棉结减少57%，UT4微尘每100m增加稍许，其他纱线强⼒伸长率、细节、粗节、重不匀均变化不⼤。
总之,提⾼锡林位置、加和长梳理弧的技术措施改进后，使新型梳棉机不论⽣条质量及产量提⾼等⽅⾯都取得显著进步，这是TC-03型⾼产梳棉机技术进步的最重要⽅⾯。
2．固定盖板梳理技术的改进（1）由于锡林中⼼位置提⾼，使TC-03型梳棉机固定盖板梳理区加长了梳理弧长度，增加了梳理⾯积，使固定盖板数量进⼀步增加，⽽且可根据需要增减固定盖板数量，从⽽提⾼新型梳棉机对纺纱原料的适应性。
（2）新型固定盖板梳理区，包括有四种⽆件，其中分别是梳理元件（两根固定盖板组成的梳理件），清洁⽆件（带有除尘⼑的负压吸尘件），控制⽆件（通过负压调节控制棉⽹）及罩板件，在增减固定盖板时可发罩板的增减来调节，四种元件的设计具有平⾏互换性（见图2）（3）固定盖板梳理区的调节对不同的产品原料以及后⼯序不同纺纱⽅式对⽣条产质量的要求不同，可选配最佳的前后固定盖板等四种元件的配置。
德国特吕茨勒TC-03型梳棉机主要技术特点1、用提高锡林位置的方法，增加梳理面积以提高梳理质量（1）将梳棉机锡林中心位置提高约20cm，使锡林与道夫刺辊之间的相对几何位置得到调整，使活动盖板前后固定盖板梳理弧在DK903型梳棉机的基础上增加20%，使前区梳理面积增加63%，后区梳理面积增加48%，TC-03型梳棉机与DK903型梳棉机相比，在同样的生条质量水平条件下，产量可相应增加，而在产量相同的条件下生条质量TC-03型梳棉机比DK903型梳棉机显著提高。
（2）在同样产量条件下，TC-03型梳棉机比DK903型梳棉机的生条质量明显改善。
TC-03型梳棉机与DK903型梳棉机生产环锭纱时在同等产质条件下13.3tex 环锭混纺纱细节减少23%，粗节减少55%，棉结减少49%，10万m纱疵A1减少87%，总纱疵减少69%，19.4tex纯棉精纱产量均为55kg，粗节减少30%，棉结减少24%，其他得重不匀、细节、纱线强力伸长率均基本相同。
生产29.2tex转环杯纱，产量增加75%，棉结减少57%，UT4微尘每100m增加稍许，其他纱线强力伸长率、细节、粗节、重不匀均变化不大。
总之,提高锡林位置、加和长梳理弧的技术措施改进后，使新型梳棉机不论生条质量及产量提高等方面都取得显著进步，这是TC-03型高产梳棉机技术进步的最重要方面。
2．固定盖板梳理技术的改进（1）由于锡林中心位置提高，使TC-03型梳棉机固定盖板梳理区加长了梳理弧长度，增加了梳理面积，使固定盖板数量进一步增加，而且可根据需要增减固定盖板数量，从而提高新型梳棉机对纺纱原料的适应性。
（2）新型固定盖板梳理区，包括有四种无件，其中分别是梳理元件（两根固定盖板组成的梳理件），清洁无件（带有除尘刀的负压吸尘件），控制无件（通过负压调节控制棉网）及罩板件，在增减固定盖板时可发罩板的增减来调节，四种元件的设计具有平行互换性（见图2）（3）固定盖板梳理区的调节对不同的产品原料以及后工序不同纺纱方式对生条产质量的要求不同，可选配最佳的前后固定盖板等四种元件的配置。
立达C70高性能梳棉机高产优质高效技术简析作者：张晓生朱建青来源：《纺织导报》2014年第02期摘要：文章从高产、优质、高效等 3 个方面简单总结分析了立达C70高性能梳棉机的设计、结构、工艺、技术及其性能。
高产、优质、高效一直是梳棉机追求的主要目标，立达通过自己的努力，持续朝着这一目标迈进，在一定程度上实现了这些目标，如模块化、自动生头、自动磨针系统、一定程度的清梳并联等。
C70高性能梳棉机工艺配置灵活，在环锭纺、紧密纺、转杯纺和喷气纺应用广泛，可以纺制天然纤维和化学纤维等各种原料。
关键词：C70高性能梳棉机；高产；优质；高效中途分类号：TS103 文献标志码：BBrief Technological Analysis on High Production High Quality and High Efficiency of RieterC70 High-performance CardAbstract： The authors， briefly analyses high production， high quality and high efficiency of C70 highperformance card from design， structure， processing， technology and its excellent performance.Key words： C70 high-performance card； high production； high quality； high efficiency瑞士Rieter（立达）1.5 m工作宽度高性能梳棉机自2003年正式发布以来，已在全球推广应用近万台；其中2009年正式发布的C70高性能梳棉机，身居27项专利，开创了梳理新时代，也已推广应用近3 000台。
本文从纺纱厂家十分关心的高产、优质、高效等 3 个方面对C70高性能梳棉机进行简单的技术分析。
新时代梳棉机的技术特性和发展方向探析刘古立（特吕茨勒纺织机械(上海)有限公司）1 新时代梳棉机主体梳理结构现状自21世纪开始，国际主要梳棉机制造商对传统梳棉机进行了大刀阔斧的调整，倾力打造了新一代梳棉机。
现在过去10多年了，这些新型梳棉机不断完善、日趋成熟，在市场方面受到了高度认可和广泛接受。
相对于传统梳棉机，新时代梳棉机的显著特点是优化了整机结构，主要在两个空间方向上扩展了梳理面积。
一是纵向扩展，相对抬高了锡林中心、下置刺辊和道夫中心，使得刺辊和道夫中心相对靠近，两者下部之间的弧长缩短，梳棉机上部梳理区域的圆弧角度从200。
拓展到了250。
或290。
以上，主梳理区释放出了更多的锡林表面区域。
如特吕茨勒(Trutzschler)的TC系列梳棉机的梳理区弧长达2．82 m，比传统梳棉机的梳理弧长增加30%。
二是横向扩展，增加了机幅工作宽度，长久以来一统天下的1 m工作宽度的传统被打破。
如立达(Rieter)的C60型和C70型梳棉机的工作宽度增至1．5 m，Triitzschler的TCll型梳棉机也以1．3 m的工作宽度面世。
机幅的加宽意味着输出棉网的加宽，因而在其它梳理工艺参数不变的情况下，单机产量与机幅正比例增加30%～50%。
2梳理技术进步的研发课题梳棉机的革新，也给梳理技术的发展带来了方向性的研发课题。
2．1 回转盖板的根数是否要增加新时代梳棉机发展的初期阶段，在纵向扩展出来的梳理区域只是增加了固定齿条盖板，没有增加回转盖板；有的甚至只是用罩板盖住了这些区域。
其实，回转盖板梳理是一种相对柔性的梳理，纤维损伤程度比固定齿条盖板低，它还具有吸附短绒、杂质和棉结并最终排除的功能，因此，固定齿条盖板不能完全替代回转盖板。
随着对回转盖板梳理作用的重新认识，近年来梳棉机的回转盖板梳理区域在纵横方向总体都有所增长。
Rieter公司引人了有效梳理指数ACI(Ac—tire Carding Index)，作为衡量梳理性能的指标之一。
1、瑞士立达最新精梳机E76的除了以提高产品质量为主外还考虑了节能问题，每生产一公斤纱可节能12%；钳板采用镁铝合金，减少了钳口的振动，E76的牵伸装置位与圈条器上方，以利于导条器的高速运转。
E76精梳机的单产可达74公斤/时。
国外的精梳机不再强调速度，而是在努力提高质量及节能。
这是值得注意的发展方向E35 OMRGALAP精梳准备—条卷机E35 OMRGALAP精梳准备—条卷机可提供最高的输出，条卷机应用了最新的技术，传动卷绕的芯部是带式卷绕系统，，传动带的纱芯元件是传动带的卷绕的中心，传动带就是围绕纱芯包缠成的，因此在传动带内的接触压力的分布是很均匀的，这样的传动带质量最佳，可使条卷机的产量最高。
2、特吕次勒TC01精梳机具车速高达500nip/min；在高速下机器无明显震动，能耗低，噪音也降低的特点；精确磨光的钢质钳口，能确保喂入棉卷重量高达80g/m的准确夹持；分离罗拉设计成鼓形，使罗拉沿轴向中间直径略大，而且是斜纹线凹槽表面，使在工作宽度下更加均匀的夹持。
四上四下的单独控制的上皮辊都各自具有可调节的敏感的气动加压系统以适应不同的原料，可纺重定量大牵伸（约8-22倍）保证棉网的顺利导向及防止叠层；特吕次勒TC01精梳机的棉卷退绕及喂入区的设计适于重定量喂入，可调气动加压紧罗拉将纤细的精梳条输送到高抛光的不锈钢钢板上。
特吕次勒TC01精梳机可向前向后喂入，喂入长度可很方便的根据原棉纤维的长度进行调节、更高精度的分离罗拉是由共轭凸轮驱动的等优点。
车速高达500 nip/min，已不再是理论速度而是实际运转速度。
3、、特吕次勒TC01精梳机钳板采用铝镁合金，降低了钳板重量，而且是精确磨光的钢质钳口，从而能却保喂入棉卷重量高达80g/m准确夹持，在500 nip/min时无明显震动，噪音也降低。
图5、特吕次勒TC01精梳机车速高达500钳次/分4、特吕次勒TC01精梳机的棉卷退绕及喂入区的设计适于重定量喂入，特吕次勒TC01精梳机可向前向后喂入，喂入长度可很方便的跟裾原棉纤维的长度进行调节。
C80和TC19i高产梳棉机关键技术进步分析陈玉峰; 曹继鹏【期刊名称】《《辽东学院学报（自然科学版）》》【年(卷),期】2019(026)004【总页数】8页(P229-236)【关键词】高产梳棉机; 锡林; 道夫; 刺辊; 梳理面积; 隔距; 高产量; 高效率【作者】陈玉峰; 曹继鹏【作者单位】光山白鲨针布有限公司河南信阳 465450; 辽东学院服装与纺织学院辽宁丹东 118003【正文语种】中文【中图分类】TS103.8提高梳棉机产能的关键在于改变梳理几何曲线、延长梳理长度、增加梳理宽度、提高锡林刺辊速度、实现锡林活动盖板精细梳理、控制三角区气流、有效排杂、增加条桶容量、提升智能自动化水平等方面，以达到出条速度高、排杂效果好、喂入纤维开松度好、梳理三度提升的效果，由此解决生产、质量、效率三者之间的矛盾，实现高速高产高质高效[1-3]。
1 高产梳棉机关键技术进步要点分析1.1 高产梳棉机关键技术要点梳棉机发展的方向是高速高产高质，其技术进步要围绕梳理几何尺寸、五个梳理区、智能化几个关键展开。
梳理几何尺寸是指锡林、道夫、刺辊三者的位置；五个梳理区包括刺辊后部喂给梳理区、后部固定盖板梳理区、锡林盖板精细梳理区、锡林前固定盖板整理区及锡林道夫梳理转移区；智能化水平主要体现在自动检测、自动磨针、自调匀整及自动控制等。
三者综合形成高速高产高质量的梳理系统工程，具体关键技术点见图1。
(1) 实现高速的技术要点是必须控制锡林和道夫三角区的气流，减少落网和棉网的异常状态，提高转移率；(2)实现高产的技术要点是必须提升刺辊喂入时原料的开松效果和排杂情况，保证预开松质量，尽可能减轻精细梳理区的梳理负荷；(3)实现高质量的技术要点是保证锡林-盖板精细梳理区盖板的精度，同时尽可能地增加预分梳，从而实现高质量；(4)实现智能化在线检测和自动控制，维护更加方便。
1.2 新型梳棉机高速高质高产的具体措施(1)提高锡林刺辊速度，增加梳理；(2)增加固定盖板及棉网清洁器的数量，加强梳理排杂；(3)增加刺辊数量及其附加分梳装置；(4)降低刺辊和道夫，抬高锡林，增加梳理面积，增加幅宽；(5)提高锡林-盖板之间的精度、圆整度、平整度，降低根差，保证工艺上机的精准性，实现梳理的稳定性；(6)工艺上提高锡林刺辊速度比、加重定量等，实现高产高质相结合；(7)采用新型高密针布。
梳棉机设备分析报告梳棉机设备分析报告一、背景知识介绍二、梳棉机有哪些种类三、典型代表—DK903型梳棉机1、机构简图2、设备工艺流程3、机构组成与工作原理四、梳棉机的应用情况和存在问题五、其他梳棉机简介DK903型梳棉机设备分析报一、DK903背景本机是特吕茨勒继DK803之后进一步发展的最新机型。
在1995年至1999年间，DK803梳棉机已在全世界纺纱厂成功安装超过5000台。
DK903清梳联设备自动化程度高，安全性能好，流程短，工艺适应性能强，加工精度高等。
DK903梳棉机是特吕茨勒公司继DK803后于1999年推出的更新一代的高产梳棉机，最高产量达140kg/h，并附带自调匀整，长片段匀整与断片段匀整相结合保证了台内5米重量不匀率在1%左右，条干不匀率也在3.9左右；采用直接式棉絮喂棉机DFK，给棉罗拉直流变频调速，速度范围0-4.8rpm；刺辊部分：第一刺辊采用梳针形式，减少握持打击力度，直径172.5mm.速度范围621-1373rpm，第二刺辊自由打击采用锯齿针布，直径172.5mm,速度范围806-1780,第三刺辊也是锯齿针布,直径一样速度范围1066-2488 rpm, 锡林直径1287mm, 转速300-600 rpm, 道夫直径700 mm,转速0-96 rpm,盖板84根,工作根数30根,工作方向与锡林相反；锡林-盖板分梳区采用了PFS精确调校盖板隔距系统，可使锡林与盖板隔距更加精确。
DK903梳棉机最初的设计构思在于增进分梳质量；但结果不仅于此，它亦促进了生产效率的提高。
DK903梳棉机呈现的新特点集中在以下5个方面1、改进了梳棉机调校（如隔距设定）质量2、改进了盖板区，固定盖板区的分梳质量3、提高了分梳质量的稳定性4、减少了保养维修工作和机器调校时间5、可同牵伸机IDF连为一体。
二、梳棉机有哪些种类C60型升级型梳棉机，TC07，TC03，TC06，DK800，DK903，DK788，FA201，FA228，MK6，C501等。
国内外高产梳棉机特征和发展分析研究(下)费青【期刊名称】《现代纺织技术》【年(卷),期】2009(017)004【摘要】@@ 2国内高产量梳棉机的发展rn青岛纺织机械厂1950年开始以日本丰田、英国泼拉脱型梳棉机为基础,设计试制了1181型弹性针布梳棉机,其产量为5.5kg/h左右,而后1181E、1181F、A181E、A181F由于采用金属针布和增加梳理速度,故其产量已增加到15~20kg/h,形成了我国第一代梳棉机.A186梳棉机产量为20~25kg/h,作为"A"系列的代表成为我国第二代梳棉机.20世纪80年代初,研制了FA201型新高产梳棉机,为我国第三代梳棉机.随后国内各梳棉机制造厂又推出了FA系列和JWF1系列新型梳棉机,其中JWF1203高产梳棉机在FA232A基础上进一步改进,特点是抬高锡林、降低刺辊位置,增加前后固定盖板根数,加大分梳面积,提高了生条质量;可根据需要选择采用单刺辊或双刺辊,可加工22~76mm的纯棉、化纤及混纺纤维,是清梳联的核心设备之一.JWF1204是由郑州纺机厂生产,在FA221B基础上改进,特点是抬高锡林,降低刺辊道夫位置,增加分梳区,增加前后盖板根数.【总页数】6页(P45-50)【作者】费青【作者单位】中国纺织科学研究院,北京,100025【正文语种】中文【中图分类】TS103.22【相关文献】1.国内外高产梳棉机特征和发展分析研究(上) [J], 费青2.从国内外网络自制剧的运营现状看其未来发展特征和趋势 [J], 唐巧盈;杨瑶3.国内外企业空间组织研究的基本特征和发展趋势 [J], 孙鹏4.国内外大学质量提升的卓越发展计划分析研究 [J], 李凤营5.国内外商务智能及大数据分析研究动态和发展趋势分析 [J], 萧文龙;王镇豪;陈豪;徐瑀婧因版权原因，仅展示原文概要，查看原文内容请购买。
