梳棉机工作原理
梳棉机是用于加工棉花的设备,工作原理如下:
1. 设备设置:梳棉机通常由一系列的梳棉辊、电动机、传动系统和控制系统组成。
2. 进料:棉花通过进料口进入梳棉机。
通常情况下,棉花进入机器后会被一个输送装置送到第一根梳棉辊上。
3. 梳理:梳棉机的梳棉辊由一系列细而坚韧的钢丝组成。
棉花经过第一根梳棉辊时,辊上的钢丝会将棉花彻底梳理,将棉絮与杂质进行分离。
4. 传递:经过第一根梳棉辊的梳理后,棉花会传递到下一根梳棉辊上。
每根梳棉辊之间的距离逐渐减小,并且梳棉辊上的钢丝也逐渐变密,以确保棉花被充分梳理和清理。
5. 清洁:在梳棉过程中,梳棉机会通过一系列的清理装置清除棉絮和杂质。
这些装置包括钢丝刮板、吸风系统和振动装置。
6. 收集:梳棉后的棉絮会通过排棉辊和排棉口排出梳棉机。
7. 控制:梳棉机配备了控制系统,可以调整梳棉辊的转速和间距,以适应不同类型的棉花和生产要求。
8. 循环:梳棉机可以反复进行上述梳棉过程,直到达到预定的梳棉效果。
9. 出料:经过梳棉机处理后的棉花可以用于纺纱等后续生产过程。
这是梳棉机的工作原理简述,它通过梳理和清洁的过程将原本纷乱的棉花变得整洁,并且同时去除其中的杂质和不符合要求的棉絮。
盖板式梳棉机的工作过程一、梳棉机的概述梳棉机是一种用来处理棉花的机械设备,主要用于将棉花进行梳理、清理和分离,以便用于纺织和其他工业生产。
盖板式梳棉机是梳棉机的一种常见类型,本文将详细介绍盖板式梳棉机的工作过程。
二、盖板式梳棉机的组成部分盖板式梳棉机主要由以下几个组成部分构成:1. 进料系统进料系统是盖板式梳棉机的起始部分,用于将原始棉花送入机器进行处理。
进料系统通常包括棉箱、输送带和进料辊等组件。
棉箱用于存放原始棉花,输送带将棉花从棉箱中运送到进料辊上。
2. 梳理系统梳理系统是盖板式梳棉机的核心部分,用于将棉花进行梳理和清理。
梳理系统通常由多个梳理辊和盖板组成。
梳理辊上的盖板通过旋转运动将棉花梳理并清理掉其中的杂质和短绒。
盖板的形状和排列方式可以根据需要进行调整,以实现不同的梳理效果。
3. 分离系统分离系统用于将梳理后的棉花和杂质进行分离。
分离系统通常包括风机和分离辊等组件。
风机通过产生气流将轻质的杂质吹走,而较重的棉花则被分离辊收集起来。
4. 出料系统出料系统用于将处理后的棉花从机器中取出。
出料系统通常包括输送带和出料辊等组件。
输送带将棉花从分离辊上运送到出料辊上,然后通过出料辊将棉花送出机器。
三、盖板式梳棉机的工作过程盖板式梳棉机的工作过程可以分为以下几个步骤:1. 进料原始棉花首先被放入棉箱中,然后通过输送带被送到进料辊上。
进料辊将棉花送入梳理系统。
2. 梳理和清理梳理系统中的梳理辊和盖板开始旋转,将棉花进行梳理和清理。
盖板的运动使得棉花中的杂质和短绒被梳理出来,并随着旋转的辊子一起运动。
3. 分离梳理后的棉花和杂质进入分离系统。
风机产生的气流将轻质的杂质吹走,而较重的棉花则被分离辊收集起来。
4. 出料处理后的棉花通过输送带被运送到出料辊上,然后通过出料辊被送出机器。
四、盖板式梳棉机的优势盖板式梳棉机相比其他类型的梳棉机具有以下几个优势:1. 梳理效果好盖板式梳棉机采用盖板和梳理辊的组合,可以根据需要调整盖板的形状和排列方式,从而实现不同的梳理效果。
A186F型梳棉机的技术参数本机适用于加工棉纤维和化学纤维、线头、下脚料等,进行开松分梳除杂。
然后分梳成棉网。
机别右手(站在机前面对道夫)机幅1020毫米、1550毫米锡林工作直径φ1289mm锡林速度(选用) 360转/分,428转/分、520转/分道夫工作直径φ707mm道夫速度20-40转/分r.p.m电动机主电机4.5kw、5.5kw 道夫电机0.75kw占地面积(长×宽)3684×2009.5mm、2600mm重量4吨、4.5吨生产能力30~120公斤机器特征:1.本机适纺纯棉及化纤纯纺或混纺,将清花机制成的棉卷进行分解、除杂、混合制成棉条。
2.锡林传动采用离心摩擦离合器、三角皮带传动,结构可靠,启动平稳。
3.道夫传动采用双速电机,慢速启动,便于生头。
设有惯性轮,使道夫匀速升速,保持棉条条干均匀,电磁离合器使道夫能迅速停转。
4.采用单罗拉或四罗拉剥棉,罗拉包覆特殊规格的金属锯条,剥棉效果良好,能适应高产。
5.圈条器采用曲线斜管、滚动轴承悬挂方式、三角胶带传动,转动平稳噪音小。
6.道夫、锡林三角区及剌辊盖罩分别设有吸点,以吸取所产生的飞花尘土。
7.后车肚内设有吸罩,能干净地吸后车肚落棉,防止飞花外溢,保持环境清洁,有助于提高生条质量。
8.本机设有圈条堵管自停、棉条断头自停、剥棉罗拉返花自停、给棉罗拉厚卷自停,并有信号指示,以便及时排除故障。
9.刺辊传动设有速度开关检测速度,刺辊速度降低到一定转速时,道夫能自动停车。
技术规格:适应范围生产定量(克/5米)产量公斤(公斤/时)工作幅度(毫米)总牵伸倍数刺辊工作直径(毫米)刺辊工作速度(转/分)锡林工作直径(毫米)锡林工作速度(转/分)道夫工作直径(毫米)道夫工作速度(转/分)盖板根数(工作盖板/盖板总数)盖板速度(毫米/分) 本机用于纯棉及化纤的纯纺或混纺,以棉卷喂入。
17—2515—30100067—120250980 10701289330 36070719—35.740/106纯棉化纤适用棉条筒(毫米) 162 196 244 177 214 266 81 98 122 89 107 133(直径x高) 除尘杂装置¢600×900;¢600x 1100锡林,道夫三角区,刺辊盖罩,车肚廉子输送三处吸尘杂。

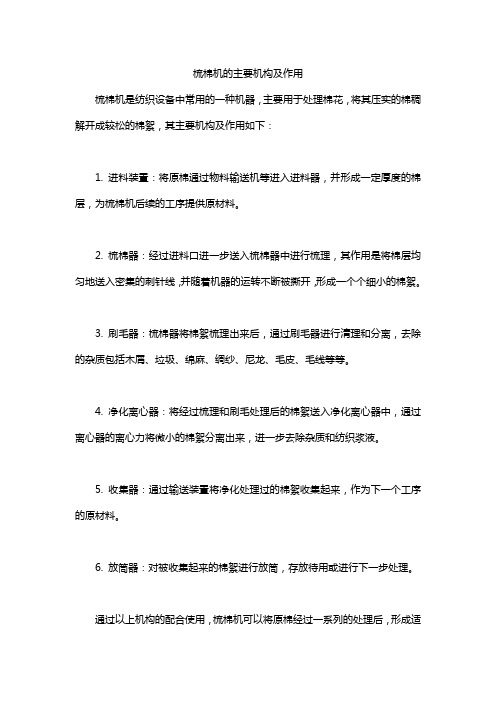

梳棉机的主要机构及作用
梳棉机是纺织设备中常用的一种机器,主要用于处理棉花,将其压实的棉稠解开成较松的棉絮,其主要机构及作用如下:
1. 进料装置:将原棉通过物料输送机等进入进料器,并形成一定厚度的棉层,为梳棉机后续的工序提供原材料。
2. 梳棉器:经过进料口进一步送入梳棉器中进行梳理,其作用是将棉层均匀地送入密集的刺针线,并随着机器的运转不断被撕开,形成一个个细小的棉絮。
3. 刷毛器:梳棉器将棉絮梳理出来后,通过刷毛器进行清理和分离,去除的杂质包括木屑、垃圾、绵麻、绸纱、尼龙、毛皮、毛线等等。
4. 净化离心器:将经过梳理和刷毛处理后的棉絮送入净化离心器中,通过离心器的离心力将微小的棉絮分离出来,进一步去除杂质和纺织浆液。
5. 收集器:通过输送装置将净化处理过的棉絮收集起来,作为下一个工序的原材料。
6. 放筒器:对被收集起来的棉絮进行放筒,存放待用或进行下一步处理。
通过以上机构的配合使用,梳棉机可以将原棉经过一系列的处理后,形成适
宜纺线生产的针织、机织用纱,生产出有品质的棉纺织品。
梳棉机的作用与功能主治1. 梳棉机的作用梳棉机是一种常见的棉花加工设备,主要用于去除棉花中的杂质、杂纤维,使得棉花更加纯净和整齐。
梳棉机的主要作用包括:•去净棉花中的杂质:在棉花中常常夹杂着杂质、尘埃和杂纤维,梳棉机可以将这些杂质进行有效的分离和去除,使得棉花更加纯净。
•分解棉花的结团:棉花在生长过程中会形成结团,这些结团会影响棉纤维的质量和纺纱的效果。
梳棉机能够有效地将这些结团分解开来,使得棉花纤维更加均匀。
•平整棉花纤维:棉花的纤维长度和纤维粗细存在着一定的差异,梳棉机可以对这些纤维进行整理和平整,使得棉花纤维更加均匀一致。
2. 梳棉机的功能主治梳棉机作为一种棉花加工设备,具有以下功能主治:2.1 纤维分离和清洁梳棉机通过不同速度和梳尺的组合,将棉花中的纤维与杂质进行分离,使得棉花更加纯净。
同时,梳棉机还能够去除棉花中的短纤维和杂质纤维,提高棉花的质量。
2.2 纤维整理和断端梳棉机能够对棉花纤维进行整理,使得纤维更加平整和顺直。
梳棉机还能够断端多余的纤维,使得棉花纤维的长度更加均匀。
2.3 纤维矫正和均匀化梳棉机能够对棉花纤维进行矫正和均匀化处理,使得纤维的粗细和长度更加一致。
这对于后续的纺纱和织造工艺非常重要,能够提高产品的质量和加工效率。
2.4 提高纺织效果和产量梳棉机的处理能够使纺织品的质量更加优异,减少纺织过程中的纤维断裂和纺纱结疤。
同时,梳棉机的高效加工能力可以提高生产效率和产量。
总结梳棉机在棉花加工过程中具有重要的作用和功能主治。
它能够去除棉花中的杂质、分解结团、整理纤维、提高纺织效果和产量。
梳棉机的应用能够有效提高棉花的质量和纺织品的品质,对棉纺行业具有重要意义。
梳棉机工作原理
梳棉机是一种用于加工棉花的机械设备,其工作原理主要包括梳理、拉伸和并排的过程。
梳棉机的工作原理可以简单概括为将原始的棉花经过一系列的处理,将棉絮梳开并拉伸成纤维,最终得到纯净的棉纱。
原始的棉花被投放到梳棉机的进料口,经过传送带将棉花送入机器内部。
在机器内部,棉花经过一系列的梳理工序,主要是通过旋转的梳齿将棉絮梳开,去除其中的杂质和短纤维。
这个过程可以有效地提高棉纤维的质量和纯度,使得最终的产品更加均匀细腻。
接下来,经过梳理的棉纤维被拉伸和加强。
在梳棉机内部,通过不断地牵引和拉伸,棉纤维的长度和强度得到增加,同时也使纤维更加平整。
这样可以提高棉纱的质量和强度,使得后续加工更加顺利。
经过梳理和拉伸处理的棉纤维被并排成棉纱。
在梳棉机的出料口,经过整理后的棉纤维被并排成一根根的棉纱,准备送往下一个加工环节。
这个过程需要机器精密的控制和调节,以确保棉纱的均匀度和质量。
总的来说,梳棉机通过梳理、拉伸和并排的工序,将原始的棉花经过精细加工,最终得到高质量的棉纱产品。
梳棉机的工作原理虽然看似简单,但其中包含了许多复杂的机械运作和控制技术。
只有精心设计和调整的梳棉机才能够有效地提高棉纤维的质量和产量,满
足纺织行业对高品质棉纱的需求。
梳棉机工作原理梳棉机是一种用于纺织工业的重要设备,它的工作原理是通过一系列的机械运动和加工过程,将棉花进行梳理、清理和拉直,最终形成适合纺纱的棉纤维。
梳棉机的工作原理主要包括进料、梳理、清理和出料四个部分。
首先,进料部分。
在梳棉机工作时,棉花通过进料装置被送入机器内部。
梳棉机通常配备有多个进料辊,通过这些辊的带动,棉花被逐渐送入机器内部的梳理部分。
其次,梳理部分。
一旦棉花进入梳棉机内部,它将经历梳理过程。
在梳理部分,梳棉机内部配备有多个梳理辊,这些辊的旋转和运动使得棉花的纤维逐渐被拉直和分离。
同时,梳理辊的特殊形状和表面纹理也能够有效地清理棉花中的杂质和短纤维,提高棉纤维的质量。
接着,清理部分。
经过梳理后的棉纤维仍然会携带一定数量的杂质和短纤维,因此需要经过清理部分的处理。
在清理部分,梳棉机通常配备有空气喷射装置和筛网装置,通过空气喷射和筛网的作用,将棉纤维中的杂质和短纤维分离出来,从而提高棉纤维的纯度和质量。
最后,出料部分。
经过梳理和清理后的棉纤维将会从梳棉机的出料口被输送出来,以便进行后续的纺纱加工。
出料部分通常配备有输送带或者管道,将处理好的棉纤维输送至下一个工序的设备中。
总的来说,梳棉机的工作原理是通过一系列的机械运动和加工过程,将原始的棉花进行梳理、清理和拉直,最终形成适合纺纱的棉纤维。
这一过程包括进料、梳理、清理和出料四个部分,每个部分都起着关键的作用,确保了梳棉机的高效工作和棉纤维的优质输出。
通过深入了解梳棉机的工作原理,可以更好地掌握其操作技巧,提高生产效率,保证纺织品质量,促进纺织工业的发展。
梳棉机和开棉机的区别是啥在棉花加工行业,梳棉机和开棉机是两个常用的工具。
虽然它们都被用于棉花的加工,但它们的工作原理和适用范围却不同。
本文将介绍梳棉机和开棉机的区别。
梳棉机梳棉机是一种用来梳理棉花的机器。
它主要是通过梳轮和针轮把棉花的纤维梳理开来,使得棉花的纤维更加平整、细软。
由于梳棉机的工作原理,它是一个适用于棉花初加工的机器。
在梳棉机上加工过的棉花纤维刚开始非常松散,因此适合用于制作较为柔软的棉纺织品,如床上用品、内衣等。
在梳棉机的工作过程中,棉花会首先进入一台称为梳棉清棉机的设备中。
这台机器会将棉花清理干净,去除棉籽、杂质等。
接下来,棉花进入一组或多组梳轮和针轮之间,这些轮子会将棉花的纤维梳理开来。
在这个过程中,棉花的纤维会被拉伸、铺平,最终形成纤维更加平整、柔软的棉花绒毛。
开棉机与梳棉机不同,开棉机主要是用来破坏棉花的结构、将其颗粒化。
它的工作原理主要是利用高速旋转的齿轮和羽毛,将棉花颗粒化成小的纤维结构。
因此,开棉机适合用于棉花的次加工,如将棉花粒状物变成纤维状态,用于生产轻质面料、棉花填充物等。
在开棉机的工作过程中,棉花首先会进入一台称为开棉清棉机的设备中。
这台机器会将棉花清理干净,去除棉籽、杂质等。
接下来,棉花进入一个高速旋转的齿轮和羽毛区域内,这些齿轮和羽毛会将棉花压碎、颗粒化,最终形成纤维结构。
梳棉机和开棉机的区别1.工作原理不同:梳棉机是通过梳轮和针轮将棉花的纤维梳理开来,而开棉机主要利用高速旋转的齿轮和羽毛将棉花颗粒化。
2.适用范围不同:梳棉机适合用于棉花的初加工,将棉花的纤维梳理开来。
而开棉机适合用于棉花的次加工,将棉花颗粒化成小的纤维结构。
3.用途不同:梳棉机加工出来的纤维更加平整、柔软,适合用于制作较为柔软的棉纺织品,如床上用品、内衣等。
而开棉机加工出来的棉花纤维结构更加分散、细长,适合用于生产轻质面料、棉花填充物等。
结论梳棉机和开棉机虽然都是用来加工棉花的设备,但它们的工作原理、适用范围、用途却都不同。
梳棉机的工作原理梳棉机是一种用于加工棉花的机械设备,其工作原理是通过梳理和分离棉花纤维,使其变得整齐、柔软。
下面将详细介绍梳棉机的工作原理。
梳棉机由一系列的滚筒组成,包括进料滚筒、梳棉滚筒和出料滚筒。
棉花首先通过进料滚筒进入梳棉机,进料滚筒的作用是将棉花均匀地送入梳棉机的工作区域。
接下来,棉花进入梳棉滚筒的工作区域。
梳棉滚筒上布满了许多的梳棉针,这些针是固定在滚筒表面的,可以在滚筒的旋转过程中对棉花进行梳理。
当梳棉滚筒旋转时,梳棉针会穿过棉花,将其梳理开来。
同时,梳棉滚筒的表面还有一些凹槽,这些凹槽可以将梳理开的棉花纤维分离开来。
这样,棉花的纤维就会变得整齐、柔软。
经过梳棉滚筒的处理,棉花纤维被分离开来后,会被送到出料滚筒上。
出料滚筒会将梳理好的棉花纤维从梳棉机中排出,以便进行后续的加工和利用。
除了滚筒的工作原理外,梳棉机还配备了一些辅助装置,以提高梳理效果。
例如,梳棉机上通常会配备清棉装置,用于清除棉花中的杂质和毛屑。
清棉装置可以通过吸风的方式将杂质吹走,并通过振动筛将其中的细小杂质分离出来。
这样,棉花在进入梳棉机之前就可以得到一定程度的清洁,从而提高了梳棉的效果。
梳棉机还具有调整梳棉效果的功能。
通过调整梳棉滚筒的转速、梳棉针的长度和密度等参数,可以改变梳棉机的梳棉效果。
例如,当需要对棉花进行粗梳时,可以降低梳棉滚筒的转速和提高梳棉针的长度和密度;而当需要对棉花进行细梳时,则可以相反地调整这些参数。
总结起来,梳棉机的工作原理是通过滚筒的旋转和梳棉针的梳理,将棉花纤维分离开来,使其变得整齐、柔软。
同时,梳棉机还配备了清棉装置和调整梳棉效果的功能,以提高梳棉的效果。
这种工作原理使得梳棉机成为棉花加工中不可或缺的设备,大大提高了棉花的加工效率和质量。
fa224梳棉机技术参数
1.生产能力:根据棉花不同的密度和长度,FA224梳棉机的生产能力可以达到300kg/h到800kg/h之间。
2.电机功率:FA224梳棉机的电机功率为11kW,可根据实际需求进行调节。
3.旋转速度:FA224梳棉机的旋转速度为1200rpm,可根据实际需求进行调节。
4.重量:FA224梳棉机的重量为2000kg,需要使用一个稳定的基础进行安装。
5.外形尺寸:FA224梳棉机的外形尺寸为2650mm×1600mm×2800mm。
6.适用范围:FA224梳棉机适用于各种规格的棉花,可用于纺织、轻工、造纸等行业中的棉花分离处理。
FA224梳棉机采用先进的设计理念和制造工艺,具有高效、稳定、可靠的特点,能够满足各种棉花分离处理的需求。
- 1 -。
FA201B型梳棉机规格介绍
主要特点
获专利的三罗拉剥棉机构、主传动机构;
采用变频器实现道夫无级调速;
新型的前三后三固定盖板;
刺辊下装有一套分梳板;
新型优质的金属齿条;
设有数控显示仪,无触点传感器,显示出条速度、班产量等工艺参数及断条,返花故障和多处安全自停装置;
适应用户要求,有多种吸尘方式可供选择。
技术规格:
适用范围本机适用于纤维长度22-76毫米纯棉、化纤及其混纺
棉条定量(克/米) 3.5-6.5
适应棉卷规格(毫米)最大起经550 宽度980
产量(公斤/小时)最高45
输出速度(米/分)57.7-121.2
总牵伸倍数67.5-120.5
刺辊工作转速(转/分)800 930
道夫工作转速(转/分)6-36
锡林工作转速(转/分)330 360
盖板根数(工作盖板/盖板总数)41/106
盖板速度(毫米/分)72 91 129 141 184 241 342
附加梳理部件刺辊分梳板1块
后固定盖板3根前固定盖板3根
适应棉条筒(毫米)直径:600 高度:900 1100
(方型圈条器,用户可自选)
总装机功率7.17千瓦
安全罩形式全封闭
占地面积(长×宽)3591×2123(毫米)
机器净重(公斤)约5000。
梳棉机的工作原理
梳棉机是一种用于加工棉纤维的机械设备,其工作原理是通过一系列的机械装置和运动方式,对棉花进行处理和分离,从而获得纤维质量较高、纤维长度均匀的棉纤维。
梳棉机的工作开始于将棉花送入一组辊筒之间。
这组辊筒被称为前梳辊筒,其作用是将棉花进行初步分散和梳理。
在前梳辊筒的作用下,棉花的纤维开始逐渐解开和分离,同时辊筒的旋转运动使得棉花逐渐向前推进。
接下来,棉花被送入一组更多的辊筒之间,这组辊筒被称为后梳辊筒。
后梳辊筒的作用是进一步梳理和分离棉花中的纤维。
与前梳辊筒类似,后梳辊筒的旋转运动和辊筒之间的摩擦力使得棉花被梳理得更加彻底,并且纤维的长度也得到了进一步的均匀化。
在梳理的过程中,梳棉机还会利用空气流动的原理,通过风机产生的气流将杂质和短纤维从棉纤维中分离出来。
这样,经过梳棉机处理后的棉纤维质量更加纯净,纤维的长度和质量更加均匀,适合用于纺纱和制造纺织品。
除了梳理和分离棉纤维,梳棉机还具有清洗和调整纤维长度的功能。
通过调节辊筒之间的间隙和速度,可以控制纤维的长度和质量。
此外,梳棉机还可以配备各种传感器和监控系统,用于监测和调整机器的运行状态,确保机器的工作效率和稳定性。
总结起来,梳棉机的工作原理是通过前梳辊筒和后梳辊筒的旋转和摩擦力,对棉花进行梳理和分离,利用空气流动的原理去除杂质和短纤维,最终获得质量较高、长度均匀的棉纤维。
梳棉机不仅提高了棉纤维的质量和纤维长度的均匀性,还能够调整纤维的长度和清洁度,为后续的纺纱和纺织工艺提供了良好的原料基础。
梳棉机的主要机构及作用
梳棉机是棉纺生产中一种常见的设备,主要用于棉纤维的梳理,将棉花从起绒机中产生的纤维团解开,分散开,同时去除杂质、棉籽和短绒等杂质。
梳棉机一般由下列主要机构组成:
1.机架和主齿轮:机架是梳棉机主要的钢结构支架,主齿轮是梳棉机重要的传动部件之一,通过电机、皮带轮的传动将动力输出至梳头。
2.皮带轮和传动装置:皮带轮是梳棉机主要的传动部件,用于连接电机和主齿轮,并传输动力,使梳头产生高速旋转,达到梳理的作用。
3.梳头和刮板:梳头是梳棉机最重要的部件,用于梳理棉花,将纤维分散开,去除杂物。
梳头间隔较小,铁梳齿尖尖锐,旋转速度快、磨损大。
此外,梳头上还配有刮板,用于清除棉纤维中残留的小杂物。
4.吸棉管和吸尘箱:吸棉管主要负责将梳理好的棉花通过风力输送到下一个工序中。
吸尘箱则主要负责收集棉花中的杂物、绒毛碎片等细小的颗粒,以达到保护梳头的作用。
5.电控装置:梳棉机电控装置主要用于控制机器的启动、停止、变速、保护等功能,其控制器通常设计在机器的操作面板上,方便工人使用。
综上所述,梳棉机主要由机架、主齿轮、皮带轮、传动装置、梳头、刮板、吸棉管、吸尘箱和电控装置等部件组成,通过这些部件的有序运动,完成对棉纤维的梳理和处理。
梳棉机的梳理效果直接影响着后续工序的质量,因此确保梳棉机各部件的正常运作是非常关键的。
梳棉机工作原理
梳棉机是一种用来分离棉花中的种子的机械设备,即分离棉花以便进一步加工的过程。
它是纤维加工行业中常用的专用设备,为棉制品加工提供了重要的技术支持。
梳棉机分两种:梳棉筒和梳棉盒。
梳棉筒是将棉花放在筒子里,然后由梳棉辊旋转将棉花分离,分离出棉花中的种子,梳棉盒是将棉花放入盒子中,再由梳棉辊旋转,将棉花辊向上提升,使棉花中的种子悬空,然后再由风机将悬空的种子吹出盒子外。
梳棉机的工作原理是:将从棉花粉碎机或粒子分离机出来的棉花粉碎后的棉花粉放入梳棉机上,当棉花粉在梳棉机筒体中旋转时,梳棉辊以一定的角度交错穿过棉花粉,在辊表面的扰动下,使棉花粉中的种子被拨出,同时在梳棉辊与筒体之间的空隙里,将棉绒拦起,使其不能随着种子一起排出,从而达到分离种子和棉绒的目的。
梳棉机工作过程中,由于棉花中的种子在筒体内的旋转运动下,会沿着梳棉辊的斜面上升,棉花粉也会堆积在梳棉辊的斜面上,这样可以使棉花粉中的种子更有效地被分离,使最终分离出来的种子更干净,纯度更高。
- 1 -。
1.梳棉机的任务:
•开松:使棉束→单纤维(锡林、盖板)
•除杂:清除杂疵、短绒(刺辊区除杂50~60%)
•混和:锡林“吸”、“放”功能,使纤维充分混和
•成条:制成符合一定规格和重量要求的棉条,圈放在棉条筒内
2. 结构
棉卷喂入、棉丛喂入(产量高)两种
主要由给棉罗拉、刺辊、锡林、盖板、道夫、剥棉罗拉、斩刀、大压辊、圈条器等
组成。
棉卷→棉卷罗拉→给棉罗拉和给棉板共同握持→刺辊分梳→除尘刀→三角小漏底→
锡林→固定盖板→锡林+盖板工作区→锡林+前固定盖板→道夫→剥棉罗拉→喇叭口
→大压辊→圈条器→条筒
(1)给棉和刺辊部分
组成:给棉罗拉、给棉板、刺辊、刺辊分梳板、除尘刀;
作用:向机内喂入棉卷或棉丛,对棉层进行梳理,并排除杂质和短绒。
刺辊与给棉罗拉之间的表面线速度比大,棉束得到充分梳理。
剌辊高速有利于分梳和除杂,但过高会损伤纤维而短绒率↑,锡林速度也相应↑,
带来全机高速的一系列问题。
刺辊承担50%棉束开松,其余由锡林完成
刺辊的除杂率为50~60%
三个落杂区:A、B、C;
A区为主要落杂区,大杂因离心力或锯齿击落;
细小尘杂和短绒因气流附面层向前流动,由除尘刀阻档,沿刀背滑下。
(2)固定盖板
装在锡林前后,与锡林配合分梳纤维;
齿片厚0.5~1.6mm;共同串在一根矩形芯棒上,其两
侧以夹头固联在铸铁骨架上;
后固定盖板齿较前固定盖板为稀,进行预梳;
前固定盖板对锡林针布上纤维再次梳理,增加平行伸
直度。
(3)锡林-盖板(大分梳区)
任务:继续开松成单纤维,清除残杂,去除短
绒和棉结,纤维纵向定位。
盖板:100~110根,用链条联结成环状,沿
圆弧状曲轨缓慢移动,40~46
根盖板形成分梳区,其余为空
程。
锡林与盖板的隔距:锡林与盖板隔距宜小不宜大;隔距过大,降低分梳除杂效果,且有浮游纤维在针面间往复搓擦而会生成棉结。
盖板花由斩刀剥下;
锡林需定时抄针(5~10天)
(4)锡林-道夫
作用:凝聚和转移锡林针面上的纤维,聚集成棉网输出;
因为锡林速度比道夫大几十倍,当锡林扫过几排道夫针齿时,被锡林抛出的纤维先后交错地叠钩在道夫针齿上,形成纤维互相粘连的棉网。
纤维从锡林向道夫的转移:
由于盖板将纤维推入锡林针布,故纤维与锡林针布的粘附力大于纤维与道夫的粘附力,道夫转移率为20~30%,即锡林转3~5周才能将纤维全部转移到道夫上。
(5)道夫与剥取机构
作用:将道夫针齿上的纤维剥取下来形成均匀的棉网,输向大压辊,由喇叭口聚合成条子。
机构有两种:
斩刀剥棉:往复运动,不适应高速
罗拉剥棉:连续运动,适应高速(高产梳棉机)
(6)圈条机构
作用:将条子有规律地圈放在条筒内,以增加条筒的容
量,延长换筒时间;有利于后道工序加工,使条
子能顺利引出而无意外牵伸或紊乱断裂。
组成:圈条盘、条筒、传动机构
圈条过程
棉条从喇叭口出来,经一对小压辊紧压后进入
圈条盘斜管,圈条盘自转一周,在条筒中圈放一圈
条子,然后条筒转过一角度,进行下一圈圈放。
