(冶金行业)GQL(原KGN)矿用本质安全型烟雾传感器说明书(现在使用)

矿用烟雾传感器型号安全操作及保养规程1. 前言矿用烟雾传感器是一种用于监测矿井内部烟雾浓度的设备，它具有重要的安全保障作用。

为了确保矿用烟雾传感器的正常运行和延长其使用寿命，本文档将详细介绍矿用烟雾传感器的安全操作和保养规程。

2. 安全操作规程2.1 安装矿用烟雾传感器在安装矿用烟雾传感器时，需要遵循以下步骤：1.选取合适的安装位置，确保传感器能够覆盖到整个矿井区域；2.使用专用工具将传感器固定在安装位置上；3.确保电源线与传感器的连接牢固，不得存在松动或磨损。

2.2 日常使用操作在日常使用过程中，应注意以下事项：1.定期检查矿用烟雾传感器是否正常运行，如有异常情况应及时进行维修或更换；2.避免将固体物体、液体或其他杂物接触到传感器，以免影响传感器的正常工作；3.遵循使用说明书中的操作步骤，不得随意更改传感器的设置；4.不得私自拆解或修改矿用烟雾传感器的内部结构。

2.3 应急情况处理在发生矿井内部烟雾浓度异常或其他紧急情况时，应采取以下措施：1.保持冷静，立即启动应急预案；2.使用其他便携式烟雾传感器或手持灯查明情况，并尽快通知相关部门；3.禁止在矿井内部点燃明火或进行其他危险操作；4.根据应急预案，有序撤离或采取其他安全措施。

3. 保养规程3.1 定期检查定期检查矿用烟雾传感器可以确保其正常运行和有效性。

建议按以下频率进行检查：1.每月检查一次传感器的连接线是否损坏或松动；2.每季度检查一次传感器的工作状态，确保其灵敏度符合安全要求；3.每半年清洁一次传感器表面，以去除积尘和杂质。

3.2 清洁和维护定期清洁和维护矿用烟雾传感器可以延长其使用寿命和提高其性能。

以下是清洁和维护的建议：1.使用柔软的干净布或刷子清洁传感器表面，不得使用含有酸碱成分的清洁剂；2.定期检查传感器的外壳是否有松动或损坏，如有必要，及时进行维修或更换；3.定期清理传感器周围环境，确保不受灰尘、水汽等干扰。

3.3 存储和保管当矿用烟雾传感器暂时不使用时，应采取相应的存储和保管措施：1.将传感器存放在干燥、通风良好的地方，避免受潮或受高温环境影响；2.不得将传感器暴露在阳光直射下或放置在高温、高压、腐蚀性气体等环境中。

执行标准：Q/LW001-2010KGW-01矿用数字式温度传感器使用说明书2010年5月20日哈尔滨隆威煤矿安全高新技术开发有限公司目录1、概述 (2)2、主要功能与结构 (2)3、主要技术指标 (2)4、工作原理 (3)5、传感器安装和使用 (4)6、运输与贮存 (5)7、开箱及检查 (5)8、随机资料及附件 (5)1、概述KGW-01矿用数字式温度传感器为矿用本质安全型仪器。

主要用于测量煤矿井下的环境温度，以便监视火灾的发生，也可用于其他场所的温度测量。

KGW-01矿用数字式温度传感器是矿用隔爆兼本质安全型，执行标准Q/LW001－2010《矿用数字式温度传感器企业标准》，其型号及规格如下：KG ——矿用传感器W ——数字温度传感器01 ——登记序列号设备使用环境条件要求如下：1. 温度：0℃～+40℃；2. 相对湿度：≤98%；3. 相对压力：80kPa～116kPa；4. 无显著振动和冲击的场合；5. 煤矿井下有爆炸性气体混合物，但无破坏绝缘的腐蚀性气体的场合。

2、主要功能与结构2.1 主要功能1. 由关联设备向传感器提供直流电源，传感器向配接设备提供测量信号；2. 传感器具有显示功能；3. 传感器监测的数值达到设定的报警值时,能自动发出声光报警信号。

2.2 结构传感器外壳采用不锈钢材料加工而成；外形尺寸(长×宽×高)：294 mm× 144 mm× 57 mm；重量：1.5 kg。

3、主要技术指标3.1基本误差：±0.5℃。

3.2测量范围：(0～+45)℃。

3.3输出频率模拟量信号1. 频率范围200 Hz～1000 Hz；2. 在整个频率范围内其正脉冲和负脉冲宽度均不得小于0.3ms；3. 有源输出高电平电压不小于3V，有源输出低电压不大于0.5V。

3.4 电缆单芯截面积不小于1.5mm2时，到分站之间的传输距应不小于2km。

3.5显示方式：3 位LED 数码管显示。

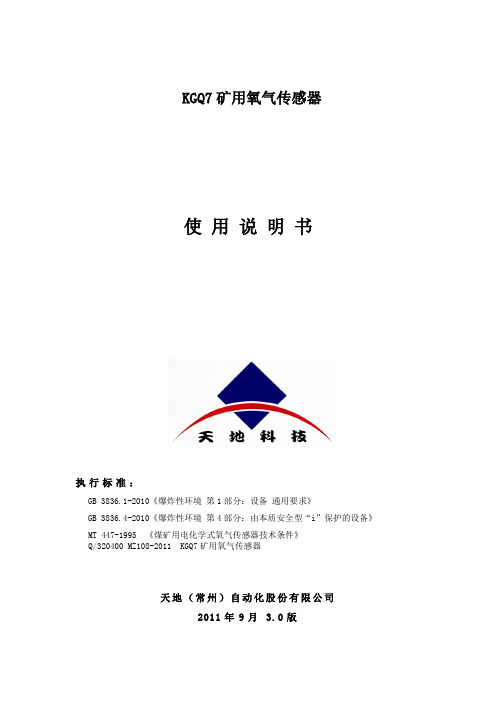

KGQ7矿用氧气传感器使用说明书执行标准：GB 3836.1-2010《爆炸性环境第1部分：设备通用要求》GB 3836.4-2010《爆炸性环境第4部分：由本质安全型“i”保护的设备》MT 447-1995 《煤矿用电化学式氧气传感器技术条件》Q/320400 MZ108-2011 KGQ7矿用氧气传感器天地（常州）自动化股份有限公司2011年9月 3.0版1 概述KGQ7矿用氧气传感器用于连续固定检测煤矿井下空气中的氧气含量，为本质安全型产品。

该传感器是一种智能型检测仪表，所有调校功能均可通过遥控器来实现,具有精度高、稳定可靠、使用方便等特点。

传感器能单独使用或与各种煤矿安全监测监系统配套使用。

1.1 防爆型式矿用本质安全型，标志为“ExibⅠ”。

1.2 型号意义KG Q 7登记序号其他气体矿用传感器2 使用环境条件a. 温度： 0℃～ +40℃b. 相对湿度：≤98％（+25℃）c. 大气压力： 80～110kPad. 风速：≤8m/se. 无显著振动和冲击的场合f. 无淋水和明显振动和冲击的场所。

3 主要技术参数⑴测量范围： 0～25%⑵测量误差：±3%O2(满量程)⑶响应时间：小于30s⑷遥控范围：距离不大于5 m ；角度不大于120º⑸报警点：测量范围内可任意设置报警方式：红色灯光闪烁，蜂鸣器鸣叫（报警响度1米内不小于80dB）。

⑹输出信号：（其频率与RS485输出方式的切换在功能6中实现，详见传感器调整）a) 电压脉冲型信号：信号频率范围（200～1000）Hz，信号电压峰峰值范围4～8V(负载阻抗1500Ω),脉冲宽度不小于0.3ms。

b) 数字信号型：1) 接口数量: 1路；2) 传输方式：RS485，主从式，半双工；3) 传输速率：1200bps。

4) 传输信号工作电压峰峰值范围： 2V～12V。

⑺工作电压： DC 9～24.5V⑻工作电流：不大于100mA⑼防爆型式：矿用本质安全型，标志为“ExibⅠ”⑽外形尺寸： (l×b×h)mm：247 × 145.5 × 51.2 （如图1所示）图1 传感器外壳尺寸图⑾重量：1kg⑿标定流量：200毫升/分4 工作原理本传感器变送器部分和显示输出部分组成，变送器部分主要由检测元件、信号放大器电路、A/D变换器、单片机组成，完成对甲烷气体浓度的检测，并将其浓度值转化成数字信号通过I2C信号传给显示输出部分，通过显示输出部分进行数字显示及对外信号输出，并与报警点相比较实现声光报警输出；（原理框图如图2）其检测元件采用进口电化学原理元件实现对氧气气体的测量。

GQG0.1型烟雾传感器
概述
GQG0.1型矿用烟雾传感器适用于煤矿井下有瓦斯和煤尘爆炸危险和火灾危险的场所，能对烟雾进行就地检测并对外输出标准的开关信号，传感器采用独特的结构设计以及烟雾信号处理技术，具有抗腐蚀能力强、灵敏度高、结构简短、功耗小、维护简便等特点。

对火灾初期各种燃烧物质阴燃或燃烧产生的可见烟雾检测稳定可靠，且能有效的防止粉尘干扰所引起的非火灾误报；
主要技术参数
主要性能
1) 采用了新型的单片微机和高集成的数字化电路，整机电路结构简单，性能可靠，便于维护、调试。

2) 传感器带有有烟、无烟指示，并有声光报警功能。

3) 采用了新型的开关电源，整机功耗低，增加了信号的传输距离。

4) 外壳结构采用了高强度的不锈钢材料，增强了传感器的抗冲击能力。

主要参数
1) 工作电压、电流
a）工作电压：12V.DC～25 V.DC；
b）工作电流：≤70 mA。

2) 输出信号
传感器的信号输出类型：电流信号或触点信号
电流信号：1mA～5mA
a）传感器正常工作时，输出电流信号为1mA；当传感器声光报警时，输出电流信号为5mA；b）输出电流信号允许偏差：±20%；
c）输出信号传输距离：≤2 km。

3) 报警方式：声光报警；
4) 采样方式：扩散式；
5) 本安参数：Ui：25.0V、Ii：470mA、Li:43μH、Ci:2.0μF。

外形尺寸、重量及材质
1) 外形尺寸（高×直径）：140.6 mm ×155 mm。

2) 重量：≤2 kg。

3) 材质：不锈钢。

GQQ5烟雾传感器使用说明书执行标准：MT 382-2011,GB3836-2010,Q/AE YW01-2015版本号：NO.1发布日期：2015年4月埃意实业松江分公司目录一、概述二、适用围三、工作原理四、使用环境五、型号及其含义六、结果特征七、主要技术参数八、安装使用说明九、调试十、维修与保养十一、注意事项十二、包装要求十三、运输及贮存要求安全警示语：1.安装前请仔细阅读该产品的使用说明书！2.严禁改变该产品本安电路及与本安电路相关的电气元件的型号、规格及参数！3.严禁与其它未经联检的设备连接！4.通电使用前，请检查电源电压与产品工作电压是否相符！一概述GQQ5烟雾传感器（以下简称传感器）为矿用本质安全型电气设备，输出为机械开关，工作稳定可靠。

二适用围适用于煤矿井下有瓦斯、煤尘爆炸性气体环境中，与皮带综保监控仪配套（也可用于其它电控装置配套），用于煤矿井下皮带输送机胶带因摩擦发热或其它原因产生的烟雾进行检测,通过可编程控制器编程实现对皮带的保护。

三工作原理传感器通电约5分钟后，进入检测状态，此时绿灯一直闪亮。

当有烟雾进入传感器时，接点断开（灯光闪烁提示、发出报警声），同时向皮带机控制或检测系统发出烟雾故障停车信号。

四使用环境传感器在下列环境条件下应能正常工作：1.环境温度：0℃～+40℃；2.环境湿度：≤95％；3.环境大气压: (80～110)kPa；4. 含有瓦斯、煤尘等爆炸性混合物的煤矿井下；5. 无破坏绝缘的气体或蒸汽；6. 无强烈振动冲击的环境中。

五型号及其含义1．型号动作值:5%obs/m工作原理：气敏式工作对象：测量烟气用传感器2．防爆型式本质安全防爆标志： ExibⅠMb。

3．防护等级：IP54。

六结构特征1．传感器由防护外壳、烟雾头、检测电路三部分组成。

各部分作用如下：a.烟雾头：将外界烟雾浓度的变化转换为电信号；b.检测电路：放大处理由烟雾头送来的电信号；c.防护外壳：保护检测电路免受外界物质的侵入；2．外壳明显处有”ExibIMb”凸纹永久标准及”MA”煤矿安全标志：七主要技术参数1.工作电压：(12～24)V.DC；2.工作电流：≤180mA；3.输出信号：一组无源接点：（接点断开时，两输出端之间的漏电阻应不小于100kΩ，接点闭合时，且灌入电流为2mA时，输出端电压应不高于0.5V），无烟监测时输出接点闭合，有烟监测时输出接点断开。

重庆煤科院烟雾传感器说明书一、产品概述重庆煤科院烟雾传感器是一种用于监测环境中烟雾浓度的设备。

它采用先进的传感技术，通过检测空气中的烟雾颗粒来判断烟雾浓度，并及时发出警报信号，提醒人们采取相应的安全措施。

该传感器具有高灵敏度、高精度和快速响应的特点，广泛应用于各种场所，如家庭、办公室、工厂、商场等。

二、产品特点1. 高灵敏度：重庆煤科院烟雾传感器能够准确地检测到非常低浓度的烟雾颗粒，确保及时发出警报，避免烟雾引发的火灾事故。

2. 高精度：传感器内置了精密的测量元件，能够准确测量烟雾浓度，提供可靠的数据支持。

3. 快速响应：一旦检测到烟雾，传感器能够迅速发出警报信号，确保用户能够及时采取应急措施。

4. 稳定性好：传感器采用优质材料和先进工艺制造，具有较高的稳定性和可靠性，能够长时间稳定工作。

5. 低功耗：传感器采用低功耗设计，有效延长使用寿命，节省能源。

三、产品使用方法1. 安装位置：将传感器安装在需要监测的区域，如厨房、卧室、走廊等。

安装时应避免阳光直射、水汽和其他干扰源。

2. 电源连接：将传感器连接到电源，确保电源稳定。

3. 系统设置：根据实际需求，将传感器与系统进行连接，并进行相应的设置。

4. 监测数据读取：通过系统，可以实时读取传感器监测到的烟雾浓度数据。

四、产品维护与保养1. 定期清洁：定期清洁传感器表面，避免灰尘和脏物对传感器的影响。

2. 防水防潮：传感器应远离水源，避免进水和潮湿环境。

3. 防止损坏：使用过程中应避免撞击和挤压，防止传感器损坏。

4. 定期检测：定期对传感器进行检测，确保其正常工作。

五、产品注意事项1. 本产品仅适用于室内使用，不能暴露在户外环境中。

2. 请勿私自拆卸或改装传感器，以免影响其性能和安全性。

3. 如果传感器发出误报警报，请及时检查传感器是否受到干扰，或者是否需要更换电池。

4. 如发现传感器出现故障或异常情况，请及时联系售后服务人员进行维修或更换。

六、产品规格参数1. 工作电压：DC 5V2. 工作电流：≤100mA3. 响应时间：≤10s4. 检测范围：0-1000ppm5. 工作温度：-10℃~50℃6. 工作湿度：≤95%RH7. 产品尺寸：50mm×50mm×20mm8. 产品重量：50g七、产品售后服务重庆煤科院烟雾传感器提供全面的售后服务，包括产品质保、技术支持、维修等。

GQQ0.1型矿用烟雾传感器使用说明书执行标准：企标Q/HD 03—2005版本号：2005年3月第一版本淮南市矿用电子技术研究所GQQ0.1型矿用烟雾传感器1 概述1.1GQQ0.1型矿用烟雾传感器与《KHP—Z型煤矿用带式输送机保护装置主机》配套使用，本设备适用于煤矿有瓦斯、煤尘爆炸危险的环境与KHP-Z型煤矿用带式输送机保护装置主机配套使用，作为KHP—Z型煤矿用带式输送机保护装置主机的烟雾传感器，通过测量矿用带式输送机需要测试点的烟雾浓度，当被测烟雾浓度超过额定值时向主机提供触发信号。

1.2 型号的组成及代表意义测量范围气敏半导体原理烟气传感器1.3防爆型式本质安全型防爆标志为：ExibI。

1.4 使用环境条件装置在下列条件下可靠工作a．海拔不超过2000m；压力范围86～106Kpa；b．运行环境温度为0～+40℃；c．在有沼气爆炸的混合物矿井中；d．周围空气相对湿度不大于95%（+25℃）；e.无显著摇动和冲击振动的地方；f．无足以腐蚀金属和破坏绝缘的气体和蒸汽的场所；g．无滴水的地方。

2 结构特征与工作原理2．1矿用温度传感器为本质安全型，电路采模块化设计。

整体封装，体积小、重量轻。

2.2 工作原理矿用烟雾传感器烟雾探头送给烟雾传感器的电压信号随烟雾浓度的变化而变化，烟雾传感器根据额定值与其进行比较，当超过额定值时烟雾传感器输出控制信号给主机。

3.技术特性3.1 动作参数：烟雾含量≥0.1mg/m3传感器动作3.2 传感器输出信号：高低电平信号，低电平有效，高电平12V，低电平0V。

3.3 预热时间：5-10分钟。

3.4 供电电压：a 工作电压：DC 12Vb 工作电流： 160mA3.5 动作延时时间≤1.5s4外形尺寸、重量4.1 外形尺寸：ø130 / 1504.2 重量: 2.5Kg4.3 关联设备：本所生产的KHP-Z型煤矿用带式输送机保护装置主机，防爆标志为：Exd[ib]I。
