节能设计必读部分
关于节能软件建模部分的说明节能建模部分是从2D条件图到屋顶菜单，APM,天正2，天正3，cad模型需要用到2D条件图转换模型，天正5及5以上版本可以直接使用
模型可在建筑软件里面建好或者在节能软件里面调整保证墙体高度门窗洞口大小正确，建议吧窗台高调整为0，窗户高+窗台高+梁高可能大于墙高，关于多种屋面的处理请参照视屏教程
下面介绍具体的操作（加粗部分为必做项）
1.房间楼层菜单
搜索房间→搜索户型（公共建筑不操作该步骤）→建楼层框
设置天井参照模型有了需要设置
2.图形检查菜单
模型观察如出现问题删除房间重新搜索搜索户型
3.图形显示菜单
三维组合→平面简图
4.热工设置菜单
工程设置
↓
工程构造
↓
门窗类型
↓
房间类型
↓
系统类型按户划分系统
进行以上操作后打开cad（修改特性或ctrl+1 调用该对话框）特性对话框以下操作在该该对话框进行
先该外墙构造多种墙作法要设置
在设置梁过梁
然后改楼梯间隔墙分户墙采暖非采暖房间隔墙内墙作法（多种墙作法要设置）
其他设置结合具体工程不在做介绍如有问题电话联系5.节能设置菜单
数据提取
↓
能耗计算
↓
结露检查
↓
节能报告
↓
报审表。
斯维尔节能设计步骤
斯维尔节能设计步骤如下：
1.核对图纸。
在天正软件内，核对每一层建筑的层高，门窗等。
2.建立模型。
用天正软件建立模型，注意墙体和墙体的交接处用修墙角命令使墙体闭合且自动断开，每段墙体独立。
3.检查模型。
用命令进行墙基检查、重叠检查、柱墙检查、模型检查，无误后建立楼层框。
4.生成轮廓。
搜索房间，生成建筑轮廓，给房间对象编号，有天井的地方设置为天井。
5.设置工程。
在工程设置中可以选择国标或者地方标准，按照相关标准设置。
6.遮阳设置。
进行遮阳的设置，不同的遮阳大小和方式要分别建一个遮阳类型。
7.立面划分。
复杂的建筑需要区分多个立面，立面划分后，分别计算每个立面的平均传热系数和综合太阳得热系数。
8.热工计算。
所有的设置和模型建立完成后，进行热工计算。
斯维尔节能教程(总10页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除1、首先那个图转T8版本，放置在一个文件夹中。
2、用节能软件打开图纸，,打开关键显示，看图中是否有未连接的墙体，连接好。
3、用改高度命令将各层平面图墙体柱子改至实际高度。
4、用门窗整理命令将个门窗改至实际尺寸，注意：建议将窗台高度改到300，避免出现玻璃门窗与梁打架。
5、用将所有外墙的梁选中，用CH命令调出特性菜单，选择其中的热工，设置梁高。
6、用搜索房间命令分别搜索每层平面图，注意不同楼层的楼层号要区分。
功能名称可以不管。
7、设置每层平面图对应的楼层与高度。
8、模型观察，看是否正常。
若不正常看图中是否有未连接的墙体，或者搜素面积的是否在楼层框内。
只有这两种情况不能正常生产模型。
如果对平面做了修改记得要重新进行搜素房间命令。
9、设置门窗可开启面积与遮阳，平开窗开启比例要调整（默认30%），遮阳自主设置平板遮阳（阳台）百叶遮阳（DB42要求的外遮阳）。
10、设置工程信息，注意指北针角度，通常平面图是上北下南就是90°，不是的话自己调整，此处记得要根据自己立面外墙与屋面的材料与颜色调整太阳辐射吸收系数。
上边缘绝热通常用于上层有住宅的建筑，下边缘绝热用于住宅底部为商业的情况，如果下面有架空层记得选择下边缘非绝热。
11、导入工程构造顺序进行数据提取与节能检查，注意数据提取进行计算后要进行保存。
节能检查看是否有不满足的情况，自己调整，通常的一般要调整保温层厚度与玻璃的热工。
玻璃的热工在此处调整数字具体可以查找资料，名称可以不管，后面自己修改调整好后进行满足要求后，导出计算书。
斯维尔节能教程范文第一步：了解斯维尔斯维尔是一种智能节能设备，它可以通过检测家庭的能源使用情况，帮助用户节省能源。
斯维尔的工作原理是通过安装在家庭电表上的传感器，实时监测家庭的用电量，并将数据传输到手机APP上。
用户可以通过APP查看自己的用电情况，并进行相应的调整。
第二步：安装斯维尔安装斯维尔非常简单，只需要将传感器固定在电表上即可。
首先，关闭电表总开关，确保安全。
然后，将传感器的夹具放在电表外壳上，并使用螺丝固定好。
最后，将传感器插入夹具，确保与电表接触良好。
安装完成后，打开电表总开关，斯维尔即可开始工作。
第四步：查看能源使用情况打开斯维尔APP，选择能源使用情况页面，可以看到家庭的实时用电量。
可以根据实际情况进行相应的调整，比如关闭不必要的电器、调低热水器的温度、降低空调的使用时间等等。
通过完善的数据分析，斯维尔还可以提供一些使用建议，帮助用户更好地节约能源。
第五步：设定能源目标根据家庭的实际情况，可以在斯维尔APP上设定一个能源目标。
比如每个月的用电量要比上个月减少10%。
设定目标后，斯维尔会根据你的实际用电情况，提供相应的建议和提示，帮助你实现目标。
第六步：与家庭成员分享通过斯维尔APP，你还可以将家庭的用电情况与家庭成员分享。
这样，每个人都可以参与到节能的过程中，共同努力，实现节能目标。
总结：斯维尔是一种非常实用的节能设备，通过实时监测和数据分析，帮助家庭节约能源。
通过斯维尔的使用，不仅可以减少能源消耗，还可以节省家庭的能源开支。
希望通过以上的教程，可以帮助大家更好地使用斯维尔，实现节能减排的目标，并为环境保护贡献一份力量。
1、首先那个图转T8版本，放置在一个文件夹中。
2、用节能软件打开图纸，,打开关键显示，看图中是否有未连接的墙体，连接好。
3、用改高度命令将各层平面图墙体柱子改至实际高度。
4、用门窗整理命令将个门窗改至实际尺寸，注意：建议将窗台高度改到300，避免出现玻璃门窗与梁打架。
5、用将所有外墙的梁选中，用CH命令调出特性菜单，选择其中的热工，设置梁高。
6、用搜索房间命令分别搜索每层平面图，注意不同楼层的楼层号要区分。
功能名称可以不管。
7、设置每层平面图对应的楼层与高度。
8、模型观察，看是否正常。
若不正常看图中是否有未连接的墙体，或者搜素面积的是否在楼层框内。
只有这两种情况不能正常生产模型。
如果对平面做了修改记得要重新进行搜素房间命令。
9、设置门窗可开启面积与遮阳，平开窗开启比例要调整（默认30%），遮阳自主设置平板遮阳（阳台）百叶遮阳（DB42要求的外遮阳）。
10、设置工程信息，注意指北针角度，通常平面图是上北下南就是90°，不是的话自己调整，此处记得要根据自己立面外墙与屋面的材料与颜色调整太阳辐射吸收系数。
上边缘绝热通常用于上层有住宅的建筑，下边缘绝热用于住宅底部为商业的情况，如果下面有架空层记得选择下边缘非绝热。
11、导入工程构造顺序进行数据提取与节能检查，注意数据提取进行计算后要进行保存。
节能检查看是否有不满足的情况，自己调整，通常的一般要调整保温层厚度与玻璃的热工。
玻璃的热工在此处调整数字具体可以查找资料，名称可以不管，后面自己修改调整好后进行满足要求后，导出计算书。
清华斯维尔节能设计BECS2006试用版安装方法1．软件安装文件在院服务器ftp://192.168.1.25的“试用软件”中,下载文件包“BESC2008节能设计客户端安装程序”到本机,,执行“Setup”开始安装。
2．安装过程中，所有选项都为默认选项。
在选择安装版本时，选择“网络版”，如下图。
3．结束安装后在桌面的执行文件“节能设计BECS2008”上点击右键，选择“属性”选项，对属性做如下图修改4．在软件的安装目录下，找到文件“gsnetdog_”如下图5．在文件“gsnetdog_”的名称中删除下划线，修改为“gsnetdog”6．双击文件“gsnetdog”，以记事本方式打开。
设置网络锁位置，如下图7．安装完成，运行程序。
技术质量部07年11月29日浅析规则式植物造景和自然式植物造景苏旺指导老师：汪小飞（黄山学院生命与环境科学学院，安徽黄山245041）摘要：本文分析了规则式植物造景和自然式植物造景，和他们各自的造景特色和主要适用在什么场合。
探讨了规则式植物造景和自然式植物造景二者包括的造景形式以及他们在造园体系、表现手法上的不同点。
介绍了它们在各个国家、地域的各有特色。
最后我们应该适宜运用各种造景形式。
关键字：规则式植物造景，自然式植物造景Analysis of rule-plant landscaping andnature plant landscapeSu WangDirector：Wang Xiaofei(College of Life & Environmental Sciences, Huangshan University,Huangshan245041, China)Abstract：This article analyses the rules scene building with plants and nature plant landscape, and their landscape and mainly used on occasion.Discusses rules for scene building with plants and nature plant landscape landscape including the two forms as well as their gardening system, on the presentation of different points.Describes them in the various countries, geographical features.Finally we should be appropriate to use various landscape forms.Keyword：Rules-plant landscaping, nature plant landscape1.树木配置的形式按照树木的生态习性，运用美学原理，依其姿态、色彩、干形进行平面和立面的构图，使其具有不同形态的有机组合，构成千姿百态的美景，创造出各种引人入胜的树木景观。
斯维尔官网旗下的绿建斯维尔中对节能软件BRCS2014的介绍也十分有限，只有四篇文章，使用过程不详细，还不如绿建之窗的绿建软件的热环境模拟模块对斯维尔BECS软件的介绍：对软件技术的文章收集不全，因为他们侧重于销售，民间的研究网站高手云集，技术性文章更多一些从这个网站收集的节能软件的文章均放在X:\快盘\▌本文作者，所有建筑设计相关的东西文件夹\▏绿建之窗网站收集文章专用文件夹，节能（防止网站关闭）\节能专用文件夹廖植华：如果做绿色建筑的项目，仍然可以用斯维尔节能软件做节能部分的设计，斯维尔节能软件BECS2014仍然需要用到，节能设计是绿色建筑设计的其中一个分支在做节能计算的时候单独建立一个节能文件夹，图纸另存在节能文件夹中是好的工作习惯不插入加密狗，软件是打不开的第一步是模型的建立，打开需要做节能的图纸，图纸有很多种（DWG的图纸、T3的图纸、T8的图纸，如果是T8的图纸只需要转一下T5、T6的图纸即可）第一步是模型的建立，，这里要说下，T6的图纸本身就是高度信息这里修改起来就会很简单，T3、DWG的图纸唯一的要求就是设计的图层要标准，墙层就是墙层，门窗就是门窗层不要在“0”层这样混乱出现。

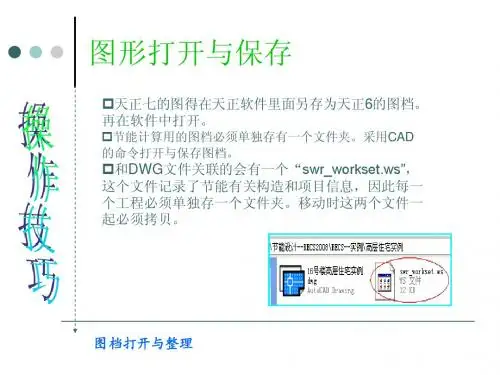

（尽量避免用T3的图，转图麻烦）广西某某毛南民俗风情商业街项目经验：一.做某某项目的时候用节能软件打开后使用过程有进行不下去的情况，原因是图纸版本太高，需要转成T6的就可以了。

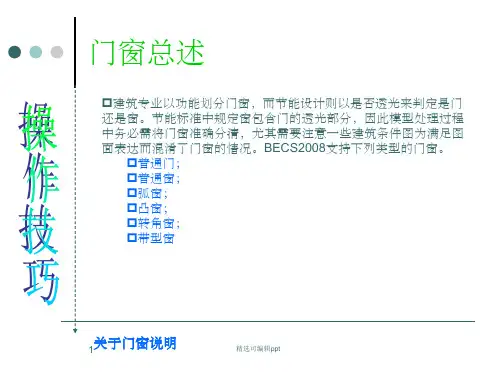

二.对玻璃门进行了门转窗操作，对门窗进行了遮阳赋予，这两个功能要再去看一下视频熟悉一下怎么操作1.4门窗转换.swf门转窗的原因：有些门是玻璃门，应该把它视为窗来计算。
正版节能软件门转窗后门会变成这样，盗版的门转窗后门形状会不变，不知道对计算是否有影响，正式设计是一定要用正版软件~2.5遮阳系数计算.swf有些地方没有遮阳但是有其他部件，具有和这样相同作用的也应赋予遮阳，比如阳台处的活动遮阳不用设置尺寸，而是设置参数，具体项目具体设置从下窑村嘉鹏中央城的项目开始，审图公司赵工要求一定要检查节能计算书中的平均遮阳系数表格中的外遮阳系数，根据夏热冬暖地区节能设计标准4.0.11节能软件中设置平板遮阳的外挑尺寸越大，则遮阳系数SD越小，有时候会出现为了满足不大于0.9的要求而导致必须要在软件中加大外挑尺寸因而影响建筑立面效果，此时应该采取活动遮阳代替加大遮阳的外挑尺寸。
但是按照规范中的公式外挑尺寸A越大则系数越大，和软件的设置A越大则遮阳系数越小相矛盾，对此本文作者的解释是以软件为准。
他们做节能设计的时候从来不看规范中的这个公式的Eh是指平板遮阳下边缘至窗顶距离，Ev指垂直遮阳内侧至窗边距离■节能软件介绍：AV长度:如果有单侧垂直遮阳，在节能软件中仍按照双侧垂直遮阳设置，只不过长度设置为实际的一般即可，比如说实际情况中单侧垂直遮阳长度为1000，软件中就设置AV为500即可■设置遮阳尺寸后，在节能软件中用di命令测量的遮阳外挑尺寸有时候会出错，测量结果偏小，偏大都会出现，有时候测量结果又是正确的，这点要注意，在检查遮阳挑出长度的时候最好用尺寸标注华展艺正版视频里的建筑模型并没有门转窗的介绍和赋予遮阳—>这是华展艺视频中一个有这样的建筑，但是没有具体交代怎么赋予遮阳，三．在绘图的时候由于可复制的相同房间取的捕捉节点太复杂，所以建筑外围护衔接不够好，计算的时候老是提示有重叠的墙体（详见下图，黄色的是重复的小短墙），这点以后要注意，可以在复制的时候将捕捉点设置为只有端点，或者老老实实作图，不要复制那个墙短，就选择删除哪个墙节能设计视频--主线：1.条件描述：教程视频中说目前天正建筑是建筑设计院盗版用户最多的软件，并且可兼容斯维尔节能软件2.打开图形：常用工具栏调出方法：软件菜单栏空白处反键单击---TOOLBAR---常用工具如果打开的图显示不完整，就先用天正建筑导出低版本后再打开，导成T6 （本文作者：不要转成T7版本，模型会用不了），CAD2007即可或者直接在斯维尔软件里输入txdc，空格，也可导成低版本图纸如果打开图纸时，提示无效的图形文件，是因为绘制图纸的CAD版本高于打开斯维尔软件的版本，用高版CAD本打开图纸导成低版本CAD后，再用斯维尔打开，即可解决或者直接在斯维尔软件中选择另存为，保存成较低版本的CAD文件即可在导低版本图纸的时候记得复制一份，以防万一3．转条件图(可以不用看，只适用于天正3)4.改高度：具体操作：墙柱—改高度—框选平面图--反键确认—在命令栏输入新的高度—新的底标高，默认是0，按回车即可—是否维持窗墙底高度不变，选择是--然后显示墙体基线（基线的作用是之后的步骤，建立楼层框的时候作为捕捉点），墙体必须闭合其他经验：如果遇到有墙体是与原有建筑相接，或者有一些墙体是甲方要求不做的，在计算节能的时候还是要按照有墙体来做，施工的时候不做那片墙即可。
5.门窗整理：具体操作：门窗—门窗整理--经验用天正画图的时候尽量把门窗的高宽编辑好，还要注意编号，否则到了节能软件中还要用门窗整理功能整理一次，增加不必要麻烦6-图形检查具体操作：图形检查--墙基检查，框选图形，反键确定，显示墙基检查完毕，即可。
图形检查--重叠检查，框选图形，反键确定，显示，即可。
天正中画的门联窗要删除，在节能软件中用“插入门窗”插入门或窗，天正不认门联窗如果有重叠的墙体，会选择要删红色还是删黄色，随便选一个颜色的删，注意检查一下只要不删除外墙即可图形检查--柱墙检查，框选图形，反键确定，显示柱内墙连接检查完毕，即可。
图形检查--模型检查，框选图形，反键确定，显示，即可。
（在画图的时候尽量避免错误，这一步就可以尽快通过）7-建楼层框：具体操作：房间楼层（盗版中是空间划分）—建楼层框—框选某一层的图形—鼠标指定一个对齐点—输入层号（如果是一个图形代表几个标准层，例如2至5层，就输入2~5；如果是隔层相同，例如2层，4层，6层相同，就输入2,4,6）—输入层高（每一层都是这么操作）图形检查--关键显示—再次点击命令栏处的关键显示—是否显示轴线，选择否。
只显示和节能有关的门窗墙体，关键显示必须在建楼层框之后，因为轴线在建楼层框的时候还是有用的，建完之后没用了，点击关键显示后就可以隐藏轴线。
如果要恢复原图：图形检查—关键显示—恢复显示8-搜索房间：先说一种特殊情况：如果某一层有变形缝或者有两个建筑轮廓，仍然一起框选，只不过要点击两次鼠标（在广西某某项目中也涉及到了，注意看节能模型，有两个建筑轮廓）有变形缝的房间处理情况详见“伸缩缝处理.avi”（4分钟视频）具体操作：房间楼层（盗版是空间划分）—搜索房间，按照下图设置起始编号：第一层为1001，第二层为2001，以此类推，编号是一个好习惯，有利于模型检查，纠正错误。
然后框选图形--反键确认—在本层的楼层框内任意位置点击鼠标（如果墙体没有闭合就会出错，所以画图要认真，如果出错了就要检查，修改好墙体，重新搜索房间），在斯维尔中没有关闭其他图层的命令，也没有匹配选项（对象选择），所以不能用这2个方法单独显示错误提示图层“PROMPT”，可以用以下方法代替：1.复制整个图形在旁边，2.锁定“PROMPT”图层，3.删除，复制出来的图形，这样就可以看到“PROMPT”图层大概在哪个位置，这样就不用很费力的去找出错的墙体在哪里了，然后修改的时候在原图修改，如下图：如果有封闭阳台和楼梯间这些不采暖的房间，尤其要生成出来搜索房间的出来的轮廓线要注意检查，否则建立楼层框后的面积线包不住，面积统计面积会小第二步是赋予房间功能，房间的功能是根据每一个房间的要求进行设定的，比如说楼梯间，空房间等需不需要采暖，设定好这些后软件会根据这些设定的信息，提取模型中的数据来完成。
如图10，软件会自动区分工采暖与非采暖之间的隔墙。
图10是如何设置的呢？可以通“特性表”进行修改调整，或按“ctrl 1”键，打开特性表如图11，选中需要修改的房间，在“热工”下面有个房间功能，通过下拉菜单选择楼梯间。
图11当然也有很多房间不需要采暖，就需要通过上述的方法进行设置，只要设置成“空房间”就可以了，如图12所示，这样软件就默认它为不采暖的房间。
图12如果你是河北的项目，同时还要考虑分户墙、山墙等信息，如图13不同的地区要求的不一样，北京地区的新标准还要考虑活动遮阳等信息。
（整行整段红字是认为在广西地区无用的可不看，下同）图13房间功能设置好了以后我们看看设置的效果吧！如图14，可以看蓝色是不采暖的房间，红色为采暖的房间。
图149-模型观察：具体操作：图形检查—模型观察（这个视频后面有误，可以参照“节能负荷建筑”那个视频。
）对齐点如果没有统一，是可以拖动修改位置的第三步就是要进行工程设置了10-工程设置：具体操作：热工设置（盗版是“设置”）—工程设置—1.地理位置—选项你项目的位置，可以通过“更多”选项找到你项目的所在位置，这里也能说明它是一个全国版本的软件，你选择位置的同时，当地的节能规范标准就从软件标准库调出来了。
2.工程名称—3.建设单位—4.设计单位—5.设计编号（设计编号在出图之前要记得问公司怎么编号后，在节能报告中修改，不要忘了）6.标准选用：（标准选用右边的小方框点击进去后再点击窗口上方的各地节能标准执行情况，可以进行标准升级）根据：关于印发《柳州市公共建筑节能设计报审表》的通知，优先选用《广西公共建筑节能设计规范》（DBJ45/003-2012）夏热冬暖地区居住建筑节能设计标准 JGJ 75-20123 建筑节能设计计算指标3．0．1 本标准将夏热冬暖地区划分为南北两个气候区(图3．0．1)。
北区内建筑节能设计应主要考虑夏季空调，兼顾冬季采暖。
南区内建筑节能设计应考虑夏季空调，可不考虑冬季采暖。
图3.0.1 夏热冬暖地区气候分布图（南区北区）7.能耗种类：本文作者说，用软件默认即可，广西地标默认是选耗冷耗热量8.计算工具：默认的只有一个，所以不用选。
9.北向角度：指北针与世界坐标X正方向的夹角，如果是正北的话就是90度，如果是正南的话也还是90度，角度永远是正值，没有负角度的说法。
在软件中，北向角度是从X轴正轴开始算，沿逆时针方向，例如正北就是北向90，正南是北向270，，选择指北针（盗版的是自动提取指北针）：（创建指北针后才能选择）。
10.建筑类型：选择是居住还是公建，11.体型特征：（盗版的没有）《夏热冬冷地区居住建筑节能设计标准JGJ75-2003》：4．0．3 北区内，单元式、通廊式住宅的体形系数不宜超过0.35，塔式住宅的体形系数不宜超过0.40。
《夏热冬暖地区居住建筑节能设计标准JGJ 75-2012》4．0．3 北区内，单元式、通廊式住宅的体形系数不宜大于0．35，塔式住宅的体形系数不宜大于0．40。
