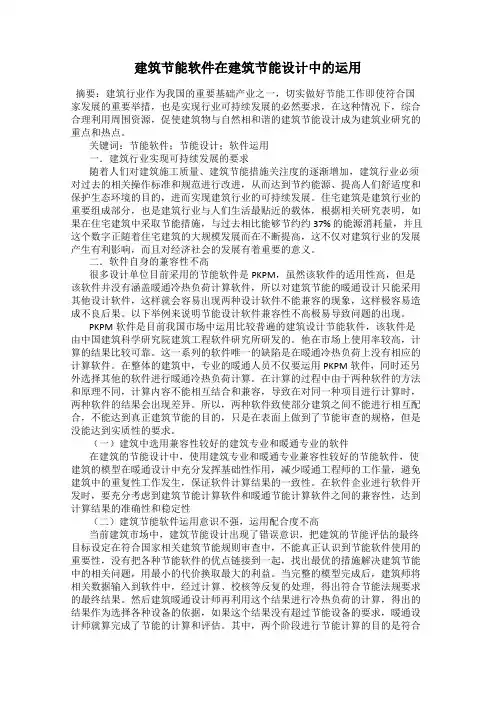

建筑节能软件在建筑节能设计中的运用摘要：建筑行业作为我国的重要基础产业之一，切实做好节能工作即使符合国家发展的重要举措，也是实现行业可持续发展的必然要求，在这种情况下，综合合理利用周围资源，促使建筑物与自然相和谐的建筑节能设计成为建筑业研究的重点和热点。

关键词：节能软件；节能设计；软件运用一．建筑行业实现可持续发展的要求随着人们对建筑施工质量、建筑节能措施关注度的逐渐增加，建筑行业必须对过去的相关操作标准和规范进行改进，从而达到节约能源、提高人们舒适度和保护生态环境的目的，进而实现建筑行业的可持续发展。

住宅建筑是建筑行业的重要组成部分，也是建筑行业与人们生活最贴近的载体，根据相关研究表明，如果在住宅建筑中采取节能措施，与过去相比能够节约约 37% 的能源消耗量，并且这个数字正随着住宅建筑的大规模发展而在不断提高，这不仅对建筑行业的发展产生有利影响，而且对经济社会的发展有着重要的意义。

二．软件自身的兼容性不高很多设计单位目前采用的节能软件是PKPM，虽然该软件的适用性高，但是该软件并没有涵盖暖通冷热负荷计算软件，所以对建筑节能的暖通设计只能采用其他设计软件，这样就会容易出现两种设计软件不能兼容的现象，这样极容易造成不良后果。

以下举例来说明节能设计软件兼容性不高极易导致问题的出现。

PKPM软件是目前我国市场中运用比较普遍的建筑设计节能软件，该软件是由中国建筑科学研究院建筑工程软件研究所研发的。

他在市场上使用率较高，计算的结果比较可靠。

这一系列的软件唯一的缺陷是在暖通冷热负荷上没有相应的计算软件。

在整体的建筑中，专业的暖通人员不仅要运用PKPM软件，同时还另外选择其他的软件进行暖通冷热负荷计算。

在计算的过程中由于两种软件的方法和原理不同，计算内容不能相互结合和兼容，导致在对同一种项目进行计算时，两种软件的结果会出现差异。

所以，两种软件致使部分建筑之间不能进行相互配合，不能达到真正建筑节能的目的，只是在表面上做到了节能审查的规格，但是没能达到实质性的要求。

PKPM节能软件操作步骤
一、对于天正5.0以上的版本：
1、将建筑师设计的平面图层，以写块的方式，把需要转换的每一层保存到一个.dwg文件中。

（不必每个楼层都提取过去，主要看外围护结构是否相同，内部构造差别不大可按一层处理），地下室也需要考虑，因为要计算与不采暖空间相邻的楼板一项。

2、插上锁，运行节能程序，点击模型转换主菜单，点击天正转换子菜单，在保存工作路径里点击预览找到需要进行节能计算的图形，然后点击提取，进行第一标准层的转换，其他标准层依此类推。

这时软件会自动将图形保存到PBECA的WORK文件夹中。

（此处注意，在提取过程中从第几标准层开始对话栏中不要填写任何数字，所有标准层提取完毕点击确定退出转换步骤）
3、点击总参设置主菜单，点击项目信息子菜单，在选择省份处选择一个省份如：山东；选择城市中选择城市如：济南；建筑物朝向与实际建筑物朝向一致如：南向；建筑类型如居住建筑，建筑形式如条式；审查标准选择地方标准；其他项按实际情况填写。

其中系统选项子菜单中的一系列项可参照规范做修改，若不是很了解不建议修改。

4、点击模型编辑主菜单，点击移动基点子菜单，在选择参照标准层中，选择第一标准层为参照标准层，选取移动其他标准层如第二标准层，点击移动，先选择参照标准层的基准点，再选择需要移动标准层的基准点，注意：两个标准层的基准点要选择同一点。

其他标准层类似。

移动完毕。

建筑节能分析软件探讨建筑节能是当前建筑行业的热点话题之一，而建筑节能分析软件是现代建筑设计和评估过程中不可或缺的工具之一、本文将探讨建筑节能分析软件的作用、分类以及发展趋势。

首先，建筑节能分析软件在建筑设计和评估中发挥着重要的作用。

这些软件通过模拟建筑系统的能量流动和性能，帮助设计师、工程师和评估人员进行节能方案的制定和优化。

它们可以分析建筑的热特性、照明效果、通风空调系统等方面，并提供详细的数据和结果，以帮助用户理解建筑的能源消耗和效率。

其次，建筑节能分析软件可以根据不同的应用领域进行分类。

例如，有些软件专注于建筑外墙的隔热、窗户的热传导和阳光透射等；有些软件专注于建筑空调系统的节能优化，包括风冷和水冷系统、暖通空调设备的选择和调节；还有一些软件专注于建筑能源建模和性能预测，通过建立建筑模型和模拟不同情景，分析建筑的能源消耗和节能潜力。

此外，建筑节能分析软件的快速发展也与技术的进步紧密相关。

近年来，随着计算机模拟和仿真技术的不断发展，建筑节能分析软件的功能也日益强大。

现代的建筑节能分析软件不仅可以分析建筑外部的自然环境、内部的热负荷和能源设备的运行情况，还可以模拟建筑的短期和长期性能，包括能源消耗、采暖和制冷需求、动态室内温度和湿度等。

此外，建筑节能分析软件也面临着一些挑战和问题。

首先，软件的精度和准确性是一个重要的考量因素。

软件输出的结果应该能够与实际建筑的能耗数据相匹配，并具有较高的准确性和可靠性。

其次，软件的使用和操作也需要一定的专业知识和经验，因此培训和教育也是软件使用的重要环节。

最后，软件的性能和运行速度也需要进一步提高，以满足快节奏和大规模设计项目的需求。

综上所述，建筑节能分析软件在现代建筑设计和评估中扮演着重要角色。

随着技术的不断进步，软件的功能和性能也不断提高，为建筑节能提供了更多的机会。

然而，软件的精度、使用和运行速度仍然存在一些挑战和问题，需要不断的改进和创新。

相信在不久的将来，建筑节能分析软件将会更加成熟和完善，为设计师和评估人员提供更多便利和支持。

PKPM节能软件操作步骤一、对于天正5.0以上的版本：1、将建筑师设计的平面图层，以写块的方式，把需要转换的每一层保存到一个.dwg文件中。

（不必每个楼层都提取过去，主要看外围护结构是否相同，内部构造差别不大可按一层处理），地下室也需要考虑，因为要计算与不采暖空间相邻的楼板一项。

2、插上锁，运行节能程序，点击模型转换主菜单，点击天正转换子菜单，在保存工作路径里点击预览找到需要进行节能计算的图形，然后点击提取，进行第一标准层的转换，其他标准层依此类推。

这时软件会自动将图形保存到PBECA的WORK文件夹中。

（此处注意，在提取过程中从第几标准层开始对话栏中不要填写任何数字，所有标准层提取完毕点击确定退出转换步骤）3、点击总参设置主菜单，点击项目信息子菜单，在选择省份处选择一个省份如：山东；选择城市中选择城市如：济南；建筑物朝向与实际建筑物朝向一致如：南向；建筑类型如居住建筑，建筑形式如条式；审查标准选择地方标准；其他项按实际情况填写。

其中系统选项子菜单中的一系列项可参照规范做修改，若不是很了解不建议修改。

4、点击模型编辑主菜单，点击移动基点子菜单，在选择参照标准层中，选择第一标准层为参照标准层，选取移动其他标准层如第二标准层，点击移动，先选择参照标准层的基准点，再选择需要移动标准层的基准点，注意：两个标准层的基准点要选择同一点。

其他标准层类似。

移动完毕点击确定。

5、点击墙编辑子菜单，选择第一标准层，在此命令下，软件执行AutoCAD 画墙线和修改墙线的所有命令。

（此处注意，对墙线的修改必须在墙编辑菜单下进行，否则软件不能对其识别）其他标准层类似，修改完毕后点击确定。

程序将跳出对话框，点击是将对以上所有操作进行保存，重新封闭的房间将被分配房间号，注意：重新进行墙编辑的标准层的房间类型将恢复为其他类型，需重新指定。

居住建筑此处需注意删除所有不采暖阳台，阳台构件须在后面单独设置。

注意此处考虑的是不采暖阳台，而不是阳台是否封闭。

使用建筑设计软件进行建筑能耗分析的技巧与实用方法建筑能耗分析是现代建筑设计中不可或缺的一个重要环节，通过应用建筑设计软件，可以有效地对建筑的能耗进行评估和优化。

本文将介绍使用建筑设计软件进行建筑能耗分析的技巧与实用方法，帮助设计师更好地实现节能减排的目标。

首先，在进行建筑能耗分析之前，设计师需要收集建筑的相关数据。

这些数据包括建筑的尺寸、材料、朝向、周边环境等。

准确的数据是进行能耗分析的基础，因此设计师需要与各相关部门进行充分的沟通和协作，确保所获得的数据的准确性。

其次，设计师需要选择适合的建筑设计软件。

市场上存在许多专业的建筑设计软件，如Ecotect、EnergyPlus、DesignBuilder等。

这些软件具有丰富的功能，可以帮助设计师进行能耗模拟和分析。

设计师应根据自己的需求和熟悉程度选择合适的软件，并通过学习和实践不断提高自己的技能。

在进行能耗分析的过程中，设计师需要掌握一些实用的技巧和方法。

首先是建筑模型的创建。

通过建筑设计软件，设计师可以快速创建建筑的三维模型，并设置建筑物的材料、面积、朝向等属性。

这些属性将直接影响建筑的能耗，因此设计师需要仔细设置，并进行准确的输入。

其次是能源系统的建模。

建筑能耗主要与能源系统有关，包括供暖、通风、空调等系统。

设计师需要根据建筑的实际情况，利用建筑设计软件进行能源系统的建模。

通过模拟不同的能源系统方案，设计师可以评估不同方案的能耗效果，并选择最佳的方案。

在进行能耗分析时，设计师还需要关注建筑的能源利用率。

能源利用率是指建筑所消耗的能源与实际所提供的能源之比。

通过建筑设计软件，设计师可以计算出建筑的能源利用率，并从中找出能耗较高的部分，进一步优化建筑的能源利用效率。

此外，设计师还可以利用建筑能耗分析软件进行能源经济性分析。

能源经济性分析是指对建筑能源消耗与经济效益的评估。

通过建筑设计软件，设计师可以模拟不同的能耗方案，并计算出它们的经济性指标，如投资回报率、年均成本等。

建筑节能设计分析软件PBECA高级应用PBECA（Passive Building Energy Conservation Analysis）是一种用于建筑节能设计分析的软件，它可以帮助建筑师和设计师在建筑设计过程中评估和优化建筑的能源效率。

PBECA具有很多高级应用功能，下面将介绍其中的几个。

首先，PBECA可以进行建筑的建筑物能耗模拟。

通过输入建筑的相关参数和设计方案，PBECA可以模拟建筑在不同工况下的能耗情况。

这可以帮助设计师比较不同设计方案的能源效率，从而选择最优的设计方案。

此外，PBECA还可以模拟建筑在不同气候条件下的能耗情况，提供建筑在不同地区的适用性评估。

其次，PBECA还可以进行建筑的热舒适性评估。

通过模拟室内空气温度、湿度和通风等参数，PBECA可以评估建筑的热舒适性。

这对于提高建筑的室内舒适性非常重要，尤其是对于居住建筑和办公建筑来说。

设计师可以根据评估结果调整建筑的热绝缘性能、通风系统设计以及室内热负荷控制等方面，以提高建筑的热舒适性。

此外，PBECA还支持建筑的光照模拟。

通过模拟建筑的光照情况，PBECA可以评估不同建筑材料和窗户设计对建筑室内光照的影响。

这对于提高建筑的自然采光效果和减少照明能耗非常重要。

设计师可以根据模拟结果进行调整，选择合适的建筑材料和设计方案，以最大程度地利用自然光照。

此外，PBECA还支持建筑的建筑物能源管理系统的模拟。

通过模拟建筑的能源管理系统，PBECA可以评估不同能源供应和能源控制策略对建筑能耗的影响。

这对于优化建筑的能源管理系统非常重要，可以帮助建筑师和设计师选择合适的能源供应方式和能源控制策略，以降低建筑的能耗。

最后，PBECA还支持建筑的经济性评估。

通过模拟建筑的能源消耗和运行成本，PBECA可以评估不同设计方案的经济性。

这对于投资者和开发商来说非常重要，可以帮助他们选择经济性最佳的建筑设计方案。

综上所述，PBECA作为一种建筑节能设计分析软件，具有多种高级应用功能，可以帮助建筑师和设计师评估和优化建筑的能源效率、热舒适性、光照效果、能源管理系统和经济性。

建筑节能设计分析软件PBECA高级应用模板建筑节能设计分析软件PBECA是一款集建筑能耗模拟、系统优化、节能标准评定等功能于一体的先进软件工具。

其具有强大的分析和优化能力，可以帮助建筑师、设计师和能源工程师更好地实现建筑节能设计目标。

下面是PBECA的高级应用模板，主要包括建筑能耗模拟、系统优化和节能标准评定三个方面。

一、建筑能耗模拟在PBECA中，建筑能耗模拟是一个重要的功能。

通过模拟建筑的能耗情况，可以评估建筑的能耗水平，识别潜在的节能措施，并预测节能效果。

在建筑能耗模拟中，用户需要提供建筑的相关参数，如建筑平面布局、建筑材料、建筑外立面表现形式等。

PBECA会根据这些参数进行模拟计算，生成建筑的能耗数据和分析结果。

通过分析结果，用户可以了解建筑的能耗情况，并根据需求进行优化设计。

二、系统优化PBECA还具有系统优化的功能。

系统优化是指通过对建筑的系统进行优化配置，以实现建筑节能的目标。

在PBECA中，用户可以对建筑的供暖、制冷、通风、照明等系统进行配置，并设置相应的优化目标。

PBECA会通过优化算法对系统进行计算，并给出最佳的系统配置方案。

用户可以根据PBECA给出的建议进行优化操作，以实现建筑的节能目标。

三、节能标准评定PBECA还可以用于节能标准的评定。

在建筑设计过程中，建筑师需要满足一定的节能标准要求。

PBECA提供了一系列的节能标准评定功能，可以帮助用户评估建筑是否满足相应的节能标准。

用户只需要输入建筑的相关参数，PBECA即可根据节能标准要求进行计算，并给出评估结果。

通过PBECA的节能标准评定功能，用户可以及时了解建筑的节能情况，以便进行相应的改进。

总之，建筑节能设计分析软件PBECA具有建筑能耗模拟、系统优化和节能标准评定三个高级应用功能。

通过PBECA，用户可以对建筑进行能耗模拟，评估建筑的能耗水平，并预测节能效果；可以对建筑的系统进行优化配置，达到节能的目标；还可以用于节能标准的评定，帮助用户满足相应的节能要求。

居住建筑建模实例全程“触发机制”引导节能设计流程一、二维图形处理1、运行软件2、参数设置3、模型导入4、模型编辑5、查看三维6、材料编辑7、要求性指标计算8、权衡计算9、生成节能审查报告10、生成报审文献二、三维图形处理1、天正5.0以上版本2、Revit转换一、二维图形处理１、运行软件双击桌面“建筑节能分析软件PBE ＣA ”快捷图标;图１点击完”运行”按钮后，就能见到如下图20 今日动态图２２、参数设置跟随触发机制的提示，先设置工程的基本参数。

新增加了商住两用楼功效触发提示界面本实例这里我们选择”开本次讲解中我们选择”居1图3３、节能参数设置图５节能参数一般取默认值即可,部分有地方参数设置的地区,还需要用户设置一下与地方规范有关的某些必要参数，设置完成后点击确定,软件将进入下一部分的平面图纸导入４、平面图纸导入平面图纸导入功效有3个子选项，大大丰富了图纸导入的伎俩，为用户迅速导入CAD 图纸带来了便利，这里我们使用其中的”构件导入”子功效进行演示选择是否在报告书中输出平面和立面图型。

图4 点击“确定”，进入“节能参数”对话框23首先打开DWG图纸，随即图6 选择”构件导入”进入图纸转换为数据模型文献的工作过程。

图7构件导入模块分为几个步骤进行操作:(１）点击“模型导入/平面图纸导入/二维导入／构件导入”菜单中的“”按钮：详细步骤:选择墙线所对应的实体(目前支持直线、多段线、弧线）- 右击　- 依次框选区域（为的是提升效率) －右键（右键结束前一定要将所框选的区域都显示在CAＤ视图内，否则超出视图范围的图素将提取不到） -　成果（取双线中间线【直线和弧线】生成到AＣARX_WallLine_Laｙer图层)在图纸中选择“墙线”图９然后在平面图中框选要提取墙线的区域,选用完成后点击右键完成。

“所有框选”或者“依次框图１０(2)点击“模型导入/平面图纸导入／二维导入/构件导入”菜单中的“”按钮:详细步骤：选择门块-右击-成果(提取出门块算出的线【直线】生成到ACＡRＸ_ＤooｒLｉne＿Lａｙer图层)。

一、对于天正5、0以上得版本:1、将建筑师设计得平面图层,以写块得方式,把需要转换得每一层保存到一个、dwg文件中。

(不必每个楼层都提取过去,主要瞧外围护结构就是否相同,内部构造差别不大可按一层处理),地下室也需要考虑,因为要计算与不采暖空间相邻得楼板一项。

2、插上锁,运行节能程序,点击模型转换主菜单,点击天正转换子菜单,在保存工作路径里点击预览找到需要进行节能计算得图形,然后点击提取,进行第一标准层得转换,其她标准层依此类推。

这时软件会自动将图形保存到PBECA得WORK 文件夹中。

(此处注意,在提取过程中“从第几标准层开始”对话栏中不要填写任何数字,所有标准层提取完毕点击确定退出转换步骤)3、点击总参设置主菜单,点击项目信息子菜单,在选择省份处选择一个省份如:山东;选择城市中选择城市如:济南;建筑物朝向与实际建筑物朝向一致如:南向;建筑类型如居住建筑,建筑形式如条式;审查标准选择地方标准;其她项按实际情况填写。

其中系统选项子菜单中得一系列项可参照规范做修改,若不就是很了解不建议修改。

4、点击模型编辑主菜单,点击移动基点子菜单,在选择参照标准层中,选择第一标准层为参照标准层,选取移动其她标准层如第二标准层,点击移动,先选择参照标准层得基准点,再选择需要移动标准层得基准点,注意:两个标准层得基准点要选择同一点。

其她标准层类似。

移动完毕点击确定。

5、点击墙编辑子菜单,选择第一标准层,在此命令下,软件执行AutoCAD画墙线与修改墙线得所有命令。

(此处注意,对墙线得修改必须在墙编辑菜单下进行,否则软件不能对其识别)其她标准层类似,修改完毕后点击确定。

程序将跳出对话框,点击“就是”将对以上所有操作进行保存,重新封闭得房间将被分配房间号,注意:重新进行墙编辑得标准层得房间类型将恢复为其她类型,需重新指定。

居住建筑此处需注意删除所有不采暖阳台,阳台构件须在后面单独设置。

注意此处考虑得就是不采暖阳台,而不就是阳台就是否封闭。
