光的偏振实验方法光的偏振是光学中的重要现象,它涉及到光的传播方向和振动方向的关系。
为了研究和观察光的偏振现象,科学家们开发了许多实验方法。
本文将介绍一些常用的光的偏振实验方法。
一、马吕斯交叉法马吕斯交叉法是一种简单而直观的光的偏振实验方法。
所需装置包括一个偏振镜和一对交叉的光栅。
实验步骤:1. 将光栅放置在光路中,使光通过光栅后形成一对交叉的图案。
2. 调整偏振镜的角度,观察图案的变化。
3. 当偏振镜与光栅之间的角度达到一定条件时,图案将呈现出清晰的波纹状。
通过观察图案的变化,我们可以判断光的偏振性质以及偏振方向。
二、尼古拉斯法尼古拉斯法是一种利用偏振片的实验方法,可以用来测量光的振动方向。
实验步骤:1. 准备一对偏振片,将它们的传递轴垂直放置。
2. 将待测光线通过第一个偏振片,使其只能通过一个方向的振动。
3. 调整第二个偏振片的角度,观察透过第二个偏振片的光的强度变化。
4. 当第二个偏振片的传递轴与第一个偏振片之间的夹角为90°时,光的强度将最小。
通过调整第二个偏振片的角度,我们可以确定光的振动方向。
三、双折射和波片法双折射和波片法是一种通过使用双折射晶体和波片来产生和分析偏振光的实验方法。
实验步骤:1. 使用双折射晶体(如方解石)产生偏振光。
2. 将产生的偏振光通过波片(如四分之一波片或半波片)进行调整。
3. 观察光的传播方向和振动方向的变化,使用适当的检测器记录实验结果。
通过对偏振光的产生、调整和分析,我们可以研究光的偏振现象和性质。
总结:光的偏振实验方法有很多种,其中马吕斯交叉法、尼古拉斯法和双折射和波片法是常用的实验手段。
通过这些实验方法,科学家们能够观察和研究光的偏振现象,从而深入理解光的性质和行为。
对于光学研究和实际应用而言,光的偏振实验方法具有重要的意义。
注:本文介绍的实验方法仅为举例,实际实验操作应根据具体情况和实验要求进行调整。
偏振光与双折射实验教案偏振与双折射实验教案赵东⼀、实验⽬的1、观察光在各向异性晶体中传播时产⽣的双折射现象,了解其规律;2、观察光的偏振现象,加深对各种偏振光的概念和规律的理解;3、掌握⼀些偏振光的产⽣和检验⽅法,以及了解相关仪器件的原理和使⽤⽅法。
⼆、实验原理1、光的横波性与偏振光的横波性是指光波的电⽮量与光的传播⽅向垂直。
在传播⽅向上垂直的⼆维空间中,电⽮量可能有各种各样的振动状态,我们称之为偏振。
简⽽⾔之,振动⽅向与传播⽅向垂直的波,叫横波。
光的偏振态可分为5种:⾃然光,线偏振光,部分偏振光,圆偏振光,椭圆偏振光。
后⾯将⼀⼀介绍。
2、⼆⾊性与偏振⽚(polarizer) 2.1⼆⾊性有的晶体对不同⽅向的电磁振动具有选择吸收的性质,当光照射到这种晶体的表⾯上时,振动的电⽮量与光轴(光轴的概念在后⾯介绍)平⾏时,被吸收得⽐较少,光可以较多地通过;电⽮量与光轴垂直时,被吸收得较多。
⽐如电⽓⽯晶体。
这种性质叫⼆⾊性。
2.2偏振⽚的制造这⾥先插⼊对偏振⽚的介绍。
能产⽣线偏振光(线偏振光的概念见后⾯)的晶⽚叫偏振⽚。
电⽓⽯对电⽮量垂直和平⾏与光轴⽅向的光的吸收程度的差别还不够⼤,我们要做的理想偏振⽚的要求是,最好能使⼀个⽅向的振动全部吸收掉。
在这⼀点上,碘硫酸奎宁晶体的性能要⽐电⽓⽯好得多,但是它的晶体很⼩。
通常的偏振⽚是在拉伸了的塞璐璐基⽚上蒸镀⼀层硫酸奎宁晶粒,基⽚的应⼒可以使晶粒的光轴定向排列起来,这样可得到⾯积很⼤的偏振⽚。
⼩知识:1852年海拉巴斯(Herapath)发现碘硫酸奎宁晶体有⼆向⾊性,这⼀发现被布儒斯特写⼊书中,当时在哈佛就读的学⽣兰德(Land)读了布儒斯特的书后,对此很感兴趣。
⼏年后,兰德发明⼀种⽅法,把细⼩的针状的碘硫酸奎宁晶体排列在塞璐璐基⽚上,制成了⾯积很⼤的线偏振器。
这是⼀种价廉物美的偏振⽚,⾄今还⼴泛运⽤科研和教学中。
2.3偏振⽚的透振⽅向偏振⽚上能透过的振动⽅向称为它的透振⽅向。
光的偏振与双折射现象光是一种电磁波,可以在真空中以及各种介质中传播。
而在传播过程中,光的偏振与双折射现象是光波特性中非常重要的内容。
本文将介绍光的偏振与双折射现象的基本概念和原理。
一、光的偏振偏振是指光波中的电场矢量在传播方向上的振动方式。
光波可分为非偏振光、偏振光和部分偏振光。
1. 非偏振光:光波中的电场矢量在各个方向上均匀分布,没有特定的振动方向。
2. 偏振光:光波中的电场矢量在某一特定方向上振动,而在其他方向上几乎无振动。
常见的偏振光有线偏振光和圆偏振光。
3. 部分偏振光:光波中的电场矢量在多个方向上振动,但是其中有一个主要的振动方向。
光的偏振可以通过偏振片进行实验观察和分析。
偏振片是由特殊材料制成的,在某一方向上只允许特定方向的电场矢量通过。
当非偏振光通过偏振片时,只有与偏振片振动方向一致的电场矢量能通过,其他方向上的电场矢量则被滤除,从而得到偏振光。
二、双折射现象双折射指的是某些特定材料在光线入射时会发生两个不同速度的折射现象。
这是由于光在这些材料中的传播速度与光的偏振方向有关。
具有双折射现象的材料被称为双折射材料,其中最常见的是石英晶体。
当光线垂直于晶体的光轴方向传播时,不会发生双折射现象;但当光线不垂直于光轴时,就会发生双折射现象。
双折射材料可以通过偏振光的传播方向和光轴方向之间的夹角来进行分类。
根据夹角的不同,可以分为正常双折射和畸变双折射。
1. 正常双折射:在该类材料中,晶体的光轴方向与偏振光的振动方向垂直。
在光线通过材料时,会出现两个折射光束,一个按照正常的折射定律折射(常光),另一个则不按照常规定律折射(特光)。
2. 畸变双折射:在该类材料中,晶体的光轴方向与偏振光的振动方向不垂直。
在光线通过材料时,除了产生两个折射光束外,还会出现不同程度的畸变现象,导致光的传播路径变得复杂。
三、应用领域1. 光学器件:光的偏振与双折射现象在光学器件的设计中起着重要作用。
例如,偏振片可以用于光的调节、滤波和分析等方面。
第五章 光的偏振和晶体的双折射§ 5.1光的偏振态偏振:振动方向相对于传播方向的不对称性。
一.光是横波1、 光是电磁波——横波2、 用二向色性晶体(电气石晶体、硫酸碘奎宁晶体)检验——横波。
最初的器件是用细导线做成的密排线栅(金质线栅,d=5.08×10-4mm ),光通过时,由于与导线同方向的电场被吸收,留下与其垂直的振动。
1928年,Harvaed 大学的Land (19岁)发明了人造偏振片,用聚乙烯醇膜浸碘制得。
到1938年,出现了H 型偏振片,原理相同。
3、名词起偏:使光变为具有偏振特性。
检偏:检验光的偏振特性。
透振方向:通过偏振仪器光的电矢量的振动方向。
二.光的偏振态偏振:振动方向相对于传播方向的不对称性。
对可见光,只考虑其电矢量。
1.自然光振动方向随机,相对于波矢对称。
光的叠加是按强度相加。
可沿任意方向正交分解,在任一方向的强度为总强度之半。
021I I自然光是大量原子同时发出的光波的集合。
其中的每一列是由一个原子发出的,有一个偏振方向和相位,但光波之间是没有任何关系的。
所以,他们的集合,就是在各个方向振动相等、相位差随机的自然光。
在直角坐标系中,一列沿z 向传播、振动方向与X 轴夹角为θ的光,在X 方向的振幅为θθcos A A x =,由于各个光波在X 方向的总强度是光强相加,故有22022220cos )(A d A d A I x x πθθθππθ===⎰⎰同理2A I y π= 而总光强22022A d A I πθπ==⎰,故021I I I y x == 2.平面偏振光(线偏振光)只包含单一振动方向的电矢量。
在任一方向的光强θθ20cos I I =,马吕斯定律。
用偏振片可以获得平面偏振光。
偏振仪器(起偏器)的消光比=最小透射光强/最大透射光强 3.部分偏振光 介于自然光和线偏光之间。
偏振度=(I MAX -I MIN )/(I MAX +I MIN ) 4.圆偏振光电矢量端点轨迹的投影为圆。

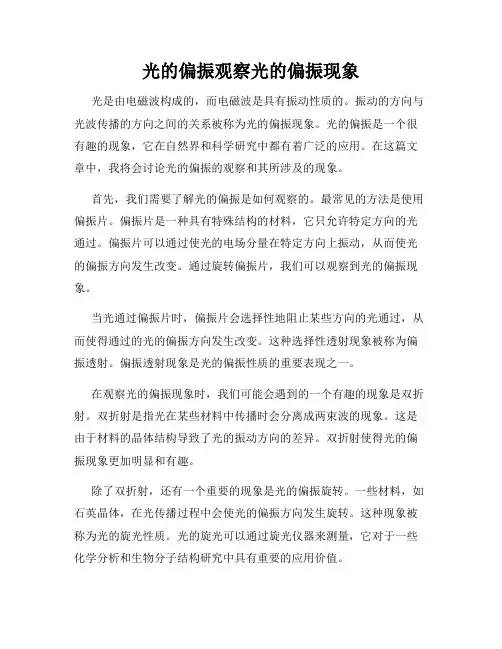

光的偏振观察光的偏振现象光是由电磁波构成的,而电磁波是具有振动性质的。
振动的方向与光波传播的方向之间的关系被称为光的偏振现象。
光的偏振是一个很有趣的现象,它在自然界和科学研究中都有着广泛的应用。
在这篇文章中,我将会讨论光的偏振的观察和其所涉及的现象。
首先,我们需要了解光的偏振是如何观察的。
最常见的方法是使用偏振片。
偏振片是一种具有特殊结构的材料,它只允许特定方向的光通过。
偏振片可以通过使光的电场分量在特定方向上振动,从而使光的偏振方向发生改变。
通过旋转偏振片,我们可以观察到光的偏振现象。
当光通过偏振片时,偏振片会选择性地阻止某些方向的光通过,从而使得通过的光的偏振方向发生改变。
这种选择性透射现象被称为偏振透射。
偏振透射现象是光的偏振性质的重要表现之一。
在观察光的偏振现象时,我们可能会遇到的一个有趣的现象是双折射。
双折射是指光在某些材料中传播时会分离成两束波的现象。
这是由于材料的晶体结构导致了光的振动方向的差异。
双折射使得光的偏振现象更加明显和有趣。
除了双折射,还有一个重要的现象是光的偏振旋转。
一些材料,如石英晶体,在光传播过程中会使光的偏振方向发生旋转。
这种现象被称为光的旋光性质。
光的旋光可以通过旋光仪器来测量,它对于一些化学分析和生物分子结构研究中具有重要的应用价值。
光的偏振现象不仅在实验室中有着广泛的应用,而且在日常生活中也随处可见。
例如,太阳光在大气中散射时会发生偏振现象,这就是为什么我们可以通过偏振墨镜减少反射和眩光。
在电子显示屏和液晶显示器中,液晶分子的偏振性质使得屏幕能够显示出丰富的颜色和图像。
总结一下,光的偏振是光的振动方向与传播方向之间的关系。
通过使用偏振片和其他仪器,我们可以观察光的偏振现象,并探索其中的奥秘。
光的偏振现象在自然界和科学研究中都有着广泛的应用,从而对人类的生活和科学发展产生了重要的影响。
通过深入研究光的偏振现象,我们可以更好地理解光的本质和光与物质之间的相互作用。
