偏振与双折射实验报告实验目的：本次实验旨在通过实验操作验证偏振与双折射现象，并深入了解其基本原理和应用。

实验器材：偏光片、双折射晶体、平行光源、显微镜、偏振镜、光源滤片、介质物。

实验原理：偏振现象指的是碎片形状不同的光通过偏振片时，透射出的光线及光强会有所改变的现象。

偏振片是由其中的一些小分子串列而成的，这些小分子只容许某一方向的振动传播。

当光透过偏振片时，只有与筛网平行的振动分量可以通过，与筛网垂直的振动分量则被截止了。

双折射现象是指在某一些晶体中，不同方向的光线具有不同的折射率，从而产生双折射现象。

在正常的单折射晶体中，光的传播方向与折射率无关。

在双折射晶体中，光的传播方向与折射率是有关系的。

通过双折射显微镜可以观察到双折射现象。

实验步骤：第一步：使用光源、平行光源和光源滤片，发出平行光线。

第二步：在光路中加入偏振片和偏振镜，观察透射光线的改变。

第三步：选一块双折射晶体，放在偏振片和偏振镜之间的光路上，观察透射光线的变化。

第四步：在双折射晶体中加入特定介质物，再次观察透射光线的变化。

实验结果：在第一步中，我们通过光源、平行光源和光源滤片，发出平行光线。

在第二步中，我们将偏振片和偏振镜加入光路，发现透射光线的光强会发生变化。

在第三步中，我们选一块双折射晶体，放在偏振片和偏振镜之间的光路上，观察到透射光线会发生双折射现象。

在第四步中，我们在双折射晶体中加入特定介质物，观察到透射光线的双折射现象随介质物种类不同而改变。

结论：本次实验中，我们验证了偏振和双折射现象的存在，并深入了解其基本原理和应用。

我们也掌握了相关实验操作技能，并通过实验得到了有价值的数据和结论。

偏振光与双折射实验教案偏振与双折射实验教案赵东⼀、实验⽬的1、观察光在各向异性晶体中传播时产⽣的双折射现象，了解其规律；2、观察光的偏振现象，加深对各种偏振光的概念和规律的理解；3、掌握⼀些偏振光的产⽣和检验⽅法，以及了解相关仪器件的原理和使⽤⽅法。

⼆、实验原理1、光的横波性与偏振光的横波性是指光波的电⽮量与光的传播⽅向垂直。

在传播⽅向上垂直的⼆维空间中，电⽮量可能有各种各样的振动状态，我们称之为偏振。

简⽽⾔之，振动⽅向与传播⽅向垂直的波，叫横波。

光的偏振态可分为5种：⾃然光，线偏振光，部分偏振光，圆偏振光，椭圆偏振光。

后⾯将⼀⼀介绍。

2、⼆⾊性与偏振⽚(polarizer) 2.1⼆⾊性有的晶体对不同⽅向的电磁振动具有选择吸收的性质，当光照射到这种晶体的表⾯上时，振动的电⽮量与光轴（光轴的概念在后⾯介绍）平⾏时，被吸收得⽐较少，光可以较多地通过；电⽮量与光轴垂直时，被吸收得较多。

⽐如电⽓⽯晶体。

这种性质叫⼆⾊性。

2.2偏振⽚的制造这⾥先插⼊对偏振⽚的介绍。

能产⽣线偏振光（线偏振光的概念见后⾯）的晶⽚叫偏振⽚。

电⽓⽯对电⽮量垂直和平⾏与光轴⽅向的光的吸收程度的差别还不够⼤，我们要做的理想偏振⽚的要求是，最好能使⼀个⽅向的振动全部吸收掉。

在这⼀点上，碘硫酸奎宁晶体的性能要⽐电⽓⽯好得多，但是它的晶体很⼩。

通常的偏振⽚是在拉伸了的塞璐璐基⽚上蒸镀⼀层硫酸奎宁晶粒，基⽚的应⼒可以使晶粒的光轴定向排列起来，这样可得到⾯积很⼤的偏振⽚。

⼩知识：1852年海拉巴斯(Herapath)发现碘硫酸奎宁晶体有⼆向⾊性，这⼀发现被布儒斯特写⼊书中，当时在哈佛就读的学⽣兰德(Land)读了布儒斯特的书后，对此很感兴趣。

⼏年后，兰德发明⼀种⽅法，把细⼩的针状的碘硫酸奎宁晶体排列在塞璐璐基⽚上，制成了⾯积很⼤的线偏振器。

这是⼀种价廉物美的偏振⽚，⾄今还⼴泛运⽤科研和教学中。

2.3偏振⽚的透振⽅向偏振⽚上能透过的振动⽅向称为它的透振⽅向。

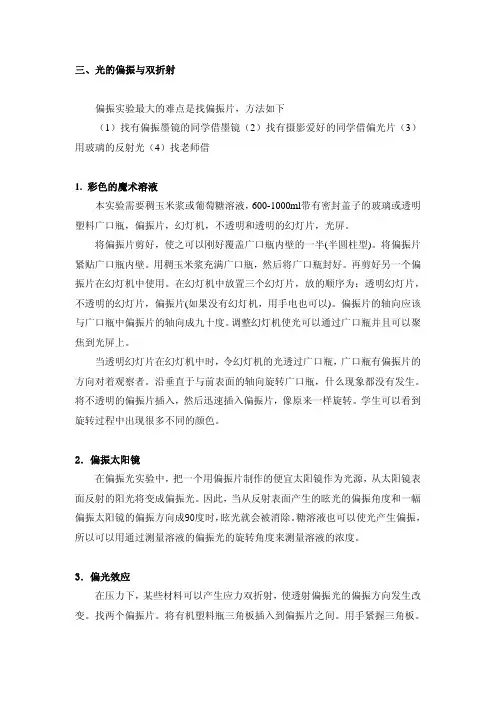

三、光的偏振与双折射偏振实验最大的难点是找偏振片，方法如下（1）找有偏振墨镜的同学借墨镜（2）找有摄影爱好的同学借偏光片（3）用玻璃的反射光（4）找老师借1. 彩色的魔术溶液本实验需要稠玉米浆或葡萄糖溶液，600-1000ml带有密封盖子的玻璃或透明塑料广口瓶，偏振片，幻灯机，不透明和透明的幻灯片，光屏。

将偏振片剪好，使之可以刚好覆盖广口瓶内壁的一半(半圆柱型)。

将偏振片紧贴广口瓶内壁。

用稠玉米浆充满广口瓶，然后将广口瓶封好。

再剪好另一个偏振片在幻灯机中使用。

在幻灯机中放置三个幻灯片，放的顺序为：透明幻灯片，不透明的幻灯片，偏振片(如果没有幻灯机，用手电也可以)。

偏振片的轴向应该与广口瓶中偏振片的轴向成九十度。

调整幻灯机使光可以通过广口瓶并且可以聚焦到光屏上。

当透明幻灯片在幻灯机中时，令幻灯机的光透过广口瓶，广口瓶有偏振片的方向对着观察者。

沿垂直于与前表面的轴向旋转广口瓶，什么现象都没有发生。

将不透明的偏振片插入，然后迅速插入偏振片，像原来一样旋转。

学生可以看到旋转过程中出现很多不同的颜色。

2．偏振太阳镜在偏振光实验中，把一个用偏振片制作的便宜太阳镜作为光源，从太阳镜表面反射的阳光将变成偏振光。

因此，当从反射表面产生的眩光的偏振角度和一幅偏振太阳镜的偏振方向成90度时，眩光就会被消除。

糖溶液也可以使光产生偏振，所以可以用通过测量溶液的偏振光的旋转角度来测量溶液的浓度。

3．偏光效应在压力下，某些材料可以产生应力双折射，使透射偏振光的偏振方向发生改变。

找两个偏振片。

将有机塑料瓶三角板插入到偏振片之间。

用手紧握三角板。

旋转其中的一个偏振片，使两偏振片通光方向的夹角发生改变。

看看不同压力，不同偏振片夹角下的透射图像有什么变化。

4．验证马律斯定律在摄影技术经常用到的两个起偏镜，被安装在有角度刻度的支架上。

让起偏镜的偏振方向一致以得到最大的光能输出，然后从0度每隔5度的调节其中一个偏振片到180度，然后我们将输出光强和角度作表，通过实验数据和拟和的结果就可以验证马律斯定律。

第五章 光的偏振和晶体的双折射§ 5.1光的偏振态偏振：振动方向相对于传播方向的不对称性。
