户外机柜的技术性能介绍

机柜的技术要求及分类
一、机柜的技术要求
①应具有良好的技术性能。

机柜的结构应根据设备的电气、机械性能和使用环境的要求，进行必要的物理设计和化学设计，以保证机柜的结构具有良好的刚度和强度以及良好的电磁隔离、接地、噪声隔离、通风散热等性能。

此外,机柜应具有抗振动、抗冲击、耐腐蚀、防尘、防水、防辐射等性能，以便保证设备稳定可靠地工作。

②②应具有良好的使用性和安全防护设施，便于操作、安装和维修，并能保证操作者安全。

③③应便于生产、组装、调试和包装运输。

④④应合乎标准化、规格化、系列化的要求。

⑤造型美观、适用、色彩协调。

二、机柜的分类
随着计算机与网络技术的发展，机柜正成为其重要的组成部分。

数据中心的服务器、网络通信设备等IT设施，正在向着小型化、网络化、机架化的方向发展。

而机柜，正在逐渐成为这个变化中的主角之一。

常见的机柜可分为一下几种：
按功能分：防火防磁柜,电源柜、监控机柜、屏蔽柜、安全柜、防水机柜、保险柜、多媒体控制台、文件柜、、壁挂柜
按适用范围：户外机柜、室内机柜、通信柜、工业安全柜、低压配电柜、、电力柜、服务器机柜
扩展分类：控制台、电脑机箱机柜、不锈钢机箱、监控操作台、工具柜、标准机柜、网络机柜。

机柜标准技术参数机柜标准技术参数是指机房或数据中心中用于存放服务器、网络设备和其他相关设备的标准设备。

它不仅可以有效地组织和保护设备，还可以提供必要的冷却和电力支持。

在这篇文章中，我们将重点介绍机柜标准技术参数的相关内容，包括尺寸、载重、散热、电力支持以及安全性等方面的内容。

1. 尺寸机柜的标准尺寸通常采用国际标准，常见的尺寸包括42U、45U和47U。

42U的机柜高度约为2000mm，宽度为600mm，深度为1000mm。

这种尺寸一般适用于大多数的数据中心和机房场景。

在机柜的设计尺寸方面，需要考虑到设备的尺寸和标准化，以便更好地进行设备的组织和布局。

2. 载重机柜的承重能力是其设计的重要参数之一。

一般来说，标准的42U机柜承重能力应该在800kg至1000kg之间。

这样才能确保机柜能够安全地承载各种网络设备和服务器等重型设备，并且保证设备不会因机柜本身的问题而受到损坏。

3. 散热机柜的散热是为了保证机柜内的设备能够获得良好的工作环境。

良好的散热设计可以保证设备的稳定性和延长设备的寿命。

通常，机柜会设计有通风孔和风扇，以保证机柜内空气的流通，从而降低设备工作时产生的热量，确保设备的正常运行。

4. 电力支持机柜需要提供稳定可靠的电力支持，以满足设备的电能需求。

一般情况下，机柜会配备PDU（电源分配单元），以便对设备进行电源管理和监控。

机柜还会有地线和避雷设计，以确保设备在电力方面的安全和稳定。

5. 安全性机柜在设计时需要考虑到安全性，包括防火、防尘、防潮等方面。

在一些特殊的场景下，还需要考虑到防雷和防电磁干扰等问题。

机柜的安全性设计需要满足相关标准，以确保设备在各种环境和条件下都能得到良好的保护。

机柜标准技术参数涉及到多个方面，包括尺寸、载重、散热、电力支持和安全性等。

在机柜的设计和选择时，需要综合考虑这些参数，以确保机柜能够满足设备的需求，并且能够在复杂的环境中提供良好的保护和支持。

户外机柜技术规范通信⽤户外机柜（含户外机房电源）技术规范2011年7⽉前⾔本技术规范综合考虑了国家节能减排政策要求、基站建设和维护需求等。

本技术规范参考相关国家标准、通信⾏业标准⽽制定。

本项技术规范将推进通信⽤户外机柜的产业化进程，促进企业技术进步，提⾼产品质量，有利于产品的规范，有利于产品应⽤，更有利于引导⾏业产品的发展⽅向。

⽬录1 范围 (3)2 规范性引⽤⽂件 (4)3 定义 (4)3.1通信⽤户外机柜 (4)3.2 相变机柜.......................................................................................... 错误！未定义书签。

4 产品的分类 (5)5 使⽤要求 (5)5.1基本⼯作条件 (5)5.2环境温度 (5)5.3相对湿度 (5)5.4 ⼤⽓压⼒ (5)5.5 电源 (5)5.5.1交流电源 (5)5.5.2直流电源 (5)6 技术要求 (8)6.1 结构要求 (8)6.2 柜内温度控制.................................................................................. 错误！未定义书签。

6.3 寿命 (9)6.4噪⾳要求 (9)6.5⾃动控制要求 (9)6.6告警及监控要求 (9)6.7 显⽰要求 (9)7检验规则 (10)7.1 检验分类 (10)7.2 出⼚检验 (10)7.2.1 全检 (10)7.2.2 抽检 (10)7.3 型式试验 (10)8标志、包装、运输、贮存 (11)8.1 标志 (11)8.1.1产品标志 (11)8.1.2包装标志 (11)8.2 包装 (11)8.3 运输 (11)8.4 储存 (11)9 户外通信机柜对⽐................................................................................. 错误！未定义书签。

户外机柜目录•户外机柜发展历程•户外机柜介绍•户外机柜解决方案的应用•设计、生产与测试第一部分户外机柜发展历程户外机柜发展历程土建机房移动机房户外机柜网络普及第二部分户外机柜介绍户外机柜直接处于气候影响下的机壳，由金属、非金属或复合材料制成，尺寸能容纳通信或其它设备，能为内部设备提供机械和环境的保护；安装方式：落地式：靠墙安装、独立安装悬空式：挂杆安装、挂墙安装、在线杆间搭平台安装户外机柜方案优势快速反应、适应变化、降低成本、提高回报1.宜沟通：客户只与一个供应商打交道，便于沟通协调、效率提高。

2.宜管理：由一个服务商提供交钥匙服务，节省管理、人力等费用。

3.宜预算：得到量身定制的最优方案，工程预算精确控制，运行费用降低。

4.宜快速：选点容易，工厂装配调试，质量有保障，产品安装工期短。

产品能够根据网络及市场需要快速搬迁，投资不浪费。

户外机柜、户外机房、土建机房比较户外机柜空机柜温湿度水浸防雷系统配线系统监控系统烟感门禁照明系统热管理系统馈线系统户外机柜一体化解决方案户外机柜功能：¾热管理系统（HMS）¾照明系统¾防盗告警¾备用蓄电池换热仓照明灯蓄电池仓防盗锁门限位配线仓热管理系统风扇热交换器工业空调加热器２２０Ｖ交流灯48Ｖ直流灯照明系统告警系统温湿度传感器烟雾传感感水浸传感器门禁防雷接地系统户外机柜的接地网设计根据信息产业部相关技术规范精心设计而成，接地网按铁塔地网、机柜接地网、防雷接地网分区敷设,并按规范连接一体，构成综合接地网。

接地电阻小于5欧姆。

•EMC•防水性能•重量轻•强度高•外表美观•耐老化馈线系统乐通公司是通信物理连接设备的专业生产厂家，其产品在业界应用广泛，有DDF、ODF、MDF 等产品任您选择。

第三部分户外机柜的应用户外机柜在通信行业主要应用于：–无线移动基站–接入网–电源–无源除此之外，户外机柜在电力、广电、交通、CATV 等领域也得到广泛的应用。

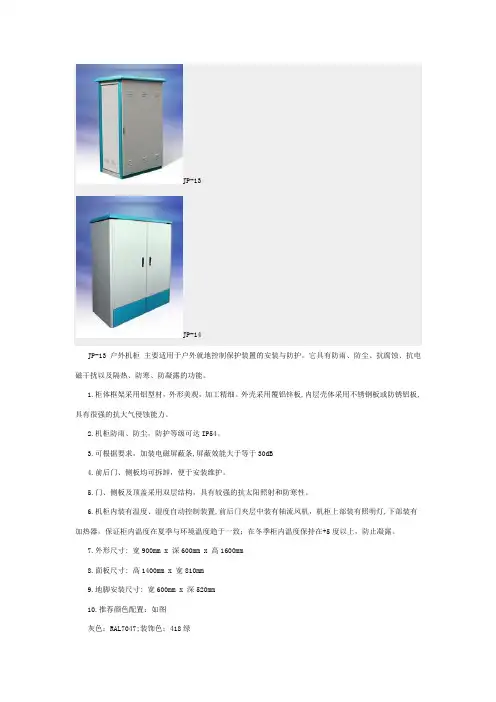

WF(G)-11室外机柜产品说明书感谢购买本公司的产品，在您安装使用之前请认真阅读本说明书！1、概述WF(G)-11型通信用室外机柜是一种适用于户外的综合型接入网设备。

可满足宽带及交换机设备的安装（选配）；电源的接驳；通信配线线路的成端；光、电线缆的进出；门禁的监控，并可提供门禁开关告警信号，具有良好的防盗性能；采用风扇强制制冷技术以及隔热保温设计，对室外机柜实现可靠的温度管理，确保柜内通信设备在高温和高寒等恶劣环境下的安全运行。

在户外安装条件下，可以抵御风沙、雨水、阳光的辐射的影响。

本设备由设备柜,蓄电池柜,风扇等组成。

２、机柜外形尺寸（见下图）３．产品的特点及功能3.1 柜体采用优质不锈钢做主材, 具有良好的机械及防腐性能,耐候性优良。

3.2 表面喷涂防紫外线粉末，双层隔热设计。

强度高，外型美观；3.3 标准19英寸安装方式，配置灵活；3.4 全正面化操作，节省机房空间；3.5 强弱电分开,有专门的走线槽,进缆跳线全正面化操作；3.6 有足够的光纤盘储空间，保证光缆、光纤的曲率半径；3.7 可靠完善的接地保护。

3.8 所有技术性能指标均符合GB4208-1993外壳防护等级IP55级.４．环境要求4.1 工作温度：-45℃～+55℃相对湿度：≤95%（+30℃）大气压力：70KPa～106Kpa 4.2 主要技术指标4.2.1 机柜部分◇机柜高压防护地与机柜绝缘，绝缘电阻>1000MV/500VDC◇机柜防护地与机柜间耐压>3000VDC/min不击穿，无飞弧5、设备的安装.户外机柜须安装在水泥基座或其它坚固可靠的基座上。

5．1水泥基座示意图（见下图）电池仓设备仓5.2机柜门的操作本设备的门锁采用专用钥匙进行的门的开启与锁闭。

开锁时，将锁盖板旋转开，将专用钥匙对入锁孔的凹槽，插入后向右旋转约75度，弹出锁体的把手，向右旋转把手，即可打开机柜门。

锁闭时，将把手向左旋转，对准把手槽压进槽内，拔出钥匙即可。

户外机柜技术规范1 适用范围本规范规定了户外机柜的定义、技术性能指标、试验方法、检验规则、包装、运输和贮存的要求。

2 引用标准下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GA/T 73-1994 《机械防盗锁》GB/T 1732-1993 《漆膜耐冲击测定法》GB/T 2423.2-2001 《电工电子产品环境试验第2部分: 试验方法试验B: 高温》GB/T 2423.17-1993 《电工电子产品基本环境试验规程试验Ka: 盐雾试验方法》GB/T 2423.24-1995 《电工电子产品环境试验第2部分: 试验方法试验Sa: 模拟地面上的太阳辐射》GB/T 2828.1-2003 《计数抽样检验程序第1 部分:按接收质量限(AQL)检索的逐批检验抽样计划》GB/T 3181-1995 《漆膜颜色标准》GB/T 3873-1983 《通信设备产品包装通用技术条件》GB 4208-1993 《外壳防护等级(IP代码)》GB 4793.1-1995 《测量、控制和试验室用电气设备的安全要求第1部分: 通用要求》GB/T 5700-1985 《室内照明测量方法》Q/BJT 11—2006GB/T 9286-1998 《色漆和清漆漆膜的划格试验》GB/T 18663.1-2002 《通信设备机械结构、公制系列和英制系列的试验第1 部分：有源箱、机架、插箱和机箱的气候、机械试验及安全要求》GB/T 19183.5-2003 《电子设备机械结构户外有源箱第3部分:有源箱和柜体的气候、机械试验及安全要求》GB/T 14715-1993 《信息技术设备用不间断电源通用技术条件》GB/T 16821－1997 《通信用电源设备通用试验方法》YD/T 122-1997 《邮电工业产品铭牌》YD/T 282－2000 《邮电通信设备可靠性通用试验方法》YD/T 585-1999 《通信用配电设备》YD/T 731 《通信用高频开关整流器》YD/T 799-2002 《通信用阀控式密封铅酸蓄电池》YD/T 944-1998 《通信电源设备的防雷技术要求和测试方法》YD/T 1074—2000 《通信用交流稳压器》YD/T 1095-2000 《通信用不间断电源——UPS》YD/T 1360-2005 《通信用阀控式密封胶体蓄电池》YD/T 5098-2005 《通信局(站)防雷与接地工程设计规范》YD/T 5186-2010 《通信系统用室外机柜安装设计规定》IEC/TS 61587-3-1999 《电子设备的机械结构.IEC 60917和IEC 60297试验.第3部分:有源箱、支架及辅助框架的电磁屏蔽性能试验》3 相关释义3.1 户外机柜应用于通信系统，直接处于户外气候环境条件下，内部可集成通信电源、交直流配电、温控、监控、防雷接地等系统功能，各集成模块若发生故障可单独更换，为内部通信设备提供机械和环境保护的柜体。
