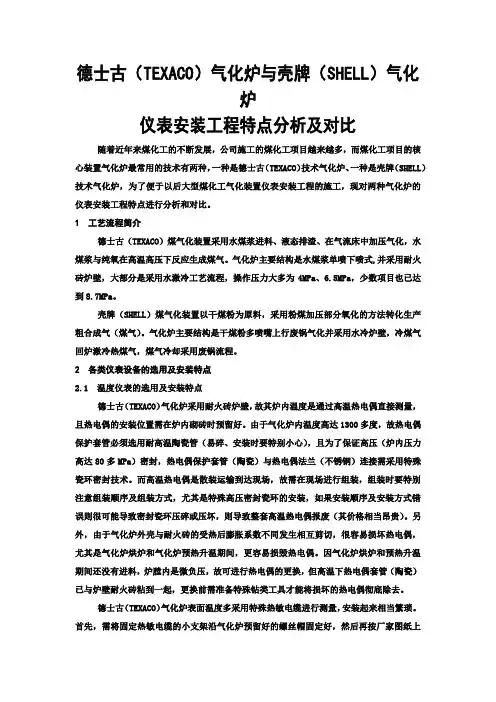

德士古（TEXACO）气化炉与壳牌（SHELL）气化炉仪表安装工程特点分析及对比随着近年来煤化工的不断发展，公司施工的煤化工项目越来越多，而煤化工项目的核心装置气化炉最常用的技术有两种，一种是德士古（TEXACO）技术气化炉、一种是壳牌（SHELL）技术气化炉，为了便于以后大型煤化工气化装置仪表安装工程的施工，现对两种气化炉的仪表安装工程特点进行分析和对比。

1 工艺流程简介德士古（TEXACO）煤气化装置采用水煤浆进料、液态排渣、在气流床中加压气化，水煤浆与纯氧在高温高压下反应生成煤气。

气化炉主要结构是水煤浆单喷下喷式,并采用耐火砖炉壁，大部分是采用水激冷工艺流程，操作压力大多为4MPa、6.5MPa，少数项目也已达到8.7MPa。

壳牌（SHELL）煤气化装置以干煤粉为原料，采用粉煤加压部分氧化的方法转化生产粗合成气（煤气）。

气化炉主要结构是干煤粉多喷嘴上行废锅气化并采用水冷炉壁，冷煤气回炉激冷热煤气，煤气冷却采用废锅流程。

2 各类仪表设备的选用及安装特点2.1 温度仪表的选用及安装特点德士古（TEXACO）气化炉采用耐火砖炉壁，故其炉内温度是通过高温热电偶直接测量，且热电偶的安装位置需在炉内砌砖时预留好。

由于气化炉内温度高达1300多度，故热电偶保护套管必须选用耐高温陶瓷管（易碎、安装时要特别小心），且为了保证高压（炉内压力高达80多MPa）密封，热电偶保护套管（陶瓷）与热电偶法兰（不锈钢）连接需采用特殊瓷环密封技术。

而高温热电偶是散装运输到达现场，故需在现场进行组装，组装时要特别注意组装顺序及组装方式，尤其是特殊高压密封瓷环的安装，如果安装顺序及安装方式错误则很可能导致密封瓷环压碎或压坏，则导致整套高温热电偶报废（其价格相当昂贵）。

另外，由于气化炉外壳与耐火砖的受热后膨胀系数不同发生相互剪切，很容易损坏热电偶，尤其是气化炉烘炉和气化炉预热升温期间，更容易损毁热电偶。

因气化炉烘炉和预热升温期间还没有进料，炉膛内是微负压，故可进行热电偶的更换，但高温下热电偶套管（陶瓷）已与炉壁耐火砖粘到一起，更换前需准备特殊钻类工具才能将损坏的热电偶彻底除去。

在加压下操作，可 配合不同合成工艺
进行等压操作
三废排放有 害物质少
气化炉结 构简单
碳转化率高
合成气质量好 煤种适应较广
优点
单炉产气能力大 开停车方便
需助溶剂 氧耗高 粉碎耗能大
需热备用炉
气化炉耐火材 料寿命短
缺点
工艺烧嘴寿命短
除褐煤因煤浆浓度 低不宜作原料外， 高灰分煤也不适用， 因难于磨碎和氧耗 太高
③氧煤比:提高氧煤比可使碳的转化率明显上升。
P214
图 氧煤比与气化温度的关系
气化压力2.45MPa（表压）；入炉煤量 （干）1.00~1.05t/h；煤浆质量分数为 60%；铜川煤
图 氧煤比与碳转化率的关系
气化压力2.45MPa（表压）； 气化温度 1380℃；入炉煤量（干）1.00~1.05t/h； 煤浆质量分数为60%
专业类：化工技术
知识点
1 2
+ -结构
O2 冷却水入口
喷嘴 冷却水出口 气化炉
耐火砖衬
水入口 渣出口
图 德士古气化炉
气化炉为一直立圆筒形钢制耐压容 器，炉膛内壁衬以高质量的耐火材 料，以防热渣和粗煤气的侵蚀。 气化炉近似绝热容器，故热损失 很少。
炉内无结构件，维修简单，运行 可靠性高。
• 由于高温下反应，有相当多的热量 随煤气以显热的形式存在。因此煤 气化的经济性必然与副产蒸汽相联 系。
采用废热锅炉的 间接冷却法
辐射式废热锅炉
对流式废热锅炉
700℃
300℃
进一步冷却至300℃，回收显热和 生产蒸汽。
熔渣粒固化、分离，落入下面的 淬冷水池，后经闭锁渣斗排出。
③煤气的冷却净化及三废处理
④气化压力

10
三、Texaco工艺缺点
➢ 水煤浆气化氧耗高。比氧耗一般都在400m3/1000m3 (CO+H2)以上,而Shell粉煤气化一般在330 m3/1000 m3 (CO+H2)左右。
➢ 水煤浆进料，限制了原料适应性，增加了煤耗与氧 耗，限制了合成气有效气组份。
➢ 气化炉耐火材料寿命短。我国多选用法国砖（沙佛 埃耐火材料公司），其寿命为1～1.5年。其中渭河 化肥厂开车一年，三台气化炉向火面砖全改换过， 一炉砖需75万美元，而且换一炉砖周期长，影响生 产二个月。目前，我们国内正研制价廉、耐高温侵 蚀，而且使用寿命长的耐火材料
7
表2 Texaco气化炉在中国的运用
序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19
名称 鲁南化肥 上海焦化 陕西渭河
浩良和 淮南化工 金陵大化 南京大化 神木化工 兖矿榆林 上焦二期
南化 兖矿国宏
惠生 上焦三期
齐鲁 神木化工二期
大化集团 新奥
➢在美国中部田纳西州的Kingsport以激冷流程生 产CO及其下游产品醋酐
4
图1 德士古气化炉
5
图2 德士古气化炉剖面图
6
厂名 Eastman
Ube 鲁化 上焦 渭化 淮化 Tampa 浩化 *德州恒升 *山东国泰 金陵石化 南化公司 榆林化工 渭化 上焦
表1 目前世界上在运行的水煤浆气化装置概况
16
3、煤中的氮、砷含量
➢氮含量决定着 灰水处理系统的pH值和氨的生成,pH 值高能减轻 对系统的腐蚀，但同样使得水中的Ca、 Mg 绝大 ➢部分以碳酸盐的形式存在引起结垢，反之酸度高， 对管道和设备的腐蚀也很严重，水中pH尽可能保 持 在7左右;过多的氨，能和系统中生成的CO 反 应形成 碳酸氢铵，在低温下能堵塞变化工序的管 道。砷能 使变换系统中的Co-Mo催化剂中毒，造成触媒粉化。

德⼠古⽓化技术Texaco Texaco（（德⼠古德⼠古））⽓化技术德⼠古⽓化是⼀种以⽔煤⽓为进料的加压⽓流床⽓化⼯艺。

⼀、德⼠古⽓化的基本原理德⼠古⽓化的基本原理德⼠古⽔煤浆加压⽓化过程属于⽓化床疏相并流反应，⽔煤浆通过喷嘴在⾼速氧⽓流的作⽤下，破碎、雾化喷⼊⽓化炉。

氧⽓和雾状⽔煤浆在炉内受到耐⽕砖⾥的⾼温辐射作⽤，迅速经历预热、⽔分蒸发、煤的⼲馏、挥发物的裂解燃烧以及碳的⽓化等⼀系列复杂的物理、化学过程，最后⽣成⼀氧化碳，氢⽓⼆氧化碳和⽔蒸⽓为主要成分的湿煤⽓，熔渣和未反应的碳，⼀起同向流下，离开反应区，进⼊炉⼦底部激冷室⽔浴，熔渣经淬冷、固化后被截流在⽔中，落⼊渣罐，经排渣系统定时排放。

煤⽓和饱和蒸汽进⼊煤⽓冷却系统。

⽔煤浆是⼀种最现实的煤基流体燃料,燃烧效率达96~99%或更⾼,锅炉效率在90%左右,达到燃油等同⽔平。

也是⼀种制备相对简单,便于输送储存,安全可靠,低污染的新型清洁燃料。

具有较好的发展与应⽤前景。

⽔煤浆的⽓化是将⼀定粒度的煤颗粒及少量的添加剂在磨机中磨成可以泵送的⾮⽜顿型流体,与氧⽓在加压及⾼温条件下不完全燃烧,制得⾼温合成⽓的技术,以其合成⽓质量好、碳转化率⾼、单炉产⽓能⼒⼤、三废排放少的优点⼀直受到国际社会的关注。

⼆、Texaco Texaco（（德⼠古德⼠古））⽓化炉技术特点德⼠古⽓化炉是⼀种以⽔煤浆进料的加压⽓流床⽓化装置，⽔煤浆由⽓化剂夹带由专门的喷嘴喷⼊炉内，瞬间⽓化。

优点优点：：（1）甲烷含量低，利于甲醇与氨的合成（2）设备结构简单，内件很少；理论上可以⽤于任何煤种（3）具有较长的实际运⾏经验，操作危险性⼩，可⽤率达80%-85%（4）利⽤⽔煤浆便于⾼压泵送的特点，可以制备压⼒很⾼的粗煤⽓（5）能充分利⽤⼀切污⽔源制作⽔煤浆（6）⽓化炉的运⾏费⽤较低（7）后续的除灰系统⽐较简化缺点缺点：：对煤质要求⽅⾯，要求活性好，灰熔点低，由于其⼯艺原料是⽔煤浆（含碳60%左右）要求流动性、成浆性、灰熔点、可磨性、灰份要求严格必须试烧认可，改变煤种也需要经过试烧认可。
