玻璃可见光透射比、遮阳系数

SK-SL500型
建筑玻璃可见光透射比遮阳系数检定系统
操作规程
1仪器开机:先打开计算机电源进入系统并启动测试软件，然后再启动遮阳系数检定系统主机电源
2系统初始化：当打开遮阳系数检定系统主机电源后，主机开始初始化，请
等待测试软件中“测试状态”一栏提示出“复位完成”，表示初始化完成。

如系统初始化发现检测错误，将给出错误提示。

3操作步骤：“复位完成”后，即可进行试件测试，在测试之前，先进入工具
栏“设置”栏“系统设置”中，给本次试验进行编号，并对试件的材料及特性等参数进行选择（对于两层或三层玻璃的测试，在“系统设置”中选择两层或三层玻璃），完成后点击“确认”，回到主界面，点击主界面中“就绪”，并选择检测的层数，使各项参数进行测试前的检零。

4检测过程：各参数复位完成后，打开试件仓门，先将需要测试的试件分别
放入在试件仓内“透射”位置，放置完毕后点击页面中的“确定”，关闭试件仓门，开始对试件在波长范围为280~2500内的透射率测试；透射率测试完成后，系统将自动弹出检测项目选择框，请选择其它项目继续检测。

（透射率检测时应该当把反射率试件架取出）
“正反射率”检测时，放入反射率试件架，将需要测试的试件分别放入在试件架中“反射试件”位置，同时放入标准镜面反射体作为工作标准在“反射标样”位置。

关闭试件仓门，开始“正反射率”“反反射率”检测。

5结果：所有检测完成后，即可看到所做试验的相关光学参数结果，每次试验完成后，请点击停止方可事先打印及打印预览。

6仪器关机：检定系统正常关机步骤为：先停止SK-SL500型遮阳系数检定系统主机电源，再关闭计算机电源。

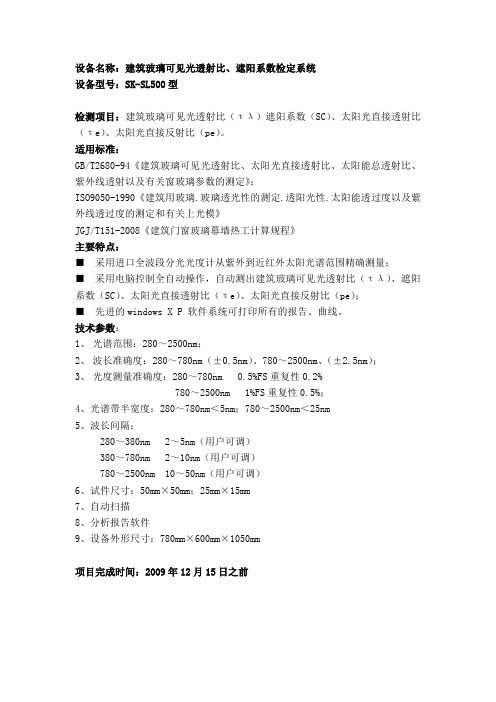

设备名称：建筑玻璃可见光透射比、遮阳系数检定系统设备型号：SK-SL500型检测项目：建筑玻璃可见光透射比（τλ）遮阳系数（SC）、太阳光直接透射比（τe）、太阳光直接反射比（pe）。

适用标准：GB/T2680-94《建筑玻璃可见光透射比、太阳光直接透射比、太阳能总透射比、紫外线透射以及有关窗玻璃参数的测定》；ISO9050-1990《建筑用玻璃.玻璃透光性的测定.透阳光性.太阳能透过度以及紫外线透过度的测定和有关上光模》JGJ/T151-2008《建筑门窗玻璃幕墙热工计算规程》主要特点：■采用进口全波段分光光度计从紫外到近红外太阳光谱范围精确测量；■采用电脑控制全自动操作，自动测出建筑玻璃可见光透射比（τλ）、遮阳系数（SC）、太阳光直接透射比（τe）、太阳光直接反射比（pe）；■先进的windows X P 软件系统可打印所有的报告、曲线。

技术参数：1、光谱范围：280～2500nm；2、波长准确度：280～780nm（±0.5nm）、780～2500nm、（±2.5nm）；3、光度测量准确度：280～780nm 0.5%FS重复性0.2%780～2500nm 1%FS重复性0.5%；4、光谱带半宽度：280～780nm＜5nm；780～2500nm＜25nm5、波长间隔：280～380nm 2～5nm（用户可调）380～780nm 2～10nm（用户可调）780～2500nm 10～50nm（用户可调）6、试件尺寸：50mm×50mm；25mm×15mm7、自动扫描8、分析报告软件9、设备外形尺寸：780mm×600mm×1050mm项目完成时间：2009年12月15日之前。

玻璃可见光透射比、遮阳系数试验操作规程
1、试样制备：试样为6块（3块试验，3块备用）于制品相同材料，在相同工艺条件下制作，或者直接从制品上切取的尺寸为100mm*100mm的试验片。

试验前用浸有无水乙醇（或乙醚）的脱脂棉清洗试样。

2、检测前需注明阳光入射面，如入射面为普通玻璃或者涂覆玻璃或者Low-E 玻璃。

3、接通电源，打开仪器和电脑，点击GOptic_SDS软件。

4、在操作屏幕中依次输入试样编号、玻璃层数、层间距离、玻璃种类等
5、按照透射率、正反射比、反反射比的试验顺序依次放入待测试样玻片。

6、透射比试验中，普通玻璃不区分正反面，涂覆或Low-E等其他玻璃检测时，镀膜面放内侧即光线入射面。

7、正反射比试验中，普通玻璃不区分正反面，涂覆或Low-E等其他玻璃检测时，镀膜面向上。

8、反反射比试验中，普通玻璃不区分正反面，涂覆或Low-E等其他玻璃检测时，镀膜面向下。

9、按照规范要求完成试验。

10、试验结束后导出试验数据，关闭机器，切断电源。

南通耀华建设工程质量检测有限公司。

Low-E节能玻璃遮蔽系数及可见光透射比分析来源:天津市建筑材料产品质量监督检测中心在我国南方地区的夏季，影响该地区室内热环境和空调能耗的主要因素是透过窗户的太阳辐射得热；而对于北方地区的冬季，尽可能减少对太阳辐射的遮挡，让更多的太阳辐射得热透过窗户进入到室内，也是提高室内热环境、减少供暖能耗的重要措施。

引言在我国南方地区的夏季，影响该地区室内热环境和空调能耗的主要因素是透过窗户的太阳辐射（词条“太阳辐射”由行业大百科提供）得热;而对于北方地区的冬季，尽可能减少对太阳辐射（词条“辐射”由行业大百科提供）的遮挡，让更多的太阳辐射得热透过窗户进入到室内，也是提高室内热环境、减少供暖（词条“供暖”由行业大百科提供）能耗的重要措施。

因此，与太阳辐射得热有关的窗户的遮阳系数成为建筑设计和节能研究中不可或缺的参数，是反映玻璃节能情况的一项重要指标。

1 遮阳系数、遮蔽系数与可见光透射比对于窗玻璃等遮阳装置，遮阳系数是判断其遮阳效果的一个很重要的参数。

遮阳系统十分复杂，因此，遮阳系数没有一个固定的值(它随着太阳位置的变化而改变)，遮阳系数是一个等效值。

遮阳系数运用在建筑节能计算方面，主要包括窗玻璃的遮阳系数、窗本身(包括窗的框材、玻璃)的遮阳系数和外窗综合遮阳系数等。

1.1 玻璃遮阳系数SCB(即遮蔽系数)窗玻璃的遮阳系数表明窗玻璃在没有其它遮阳措施情况下对太阳辐射透射得热的减弱程度。

依据标准GB/T 2680—94《建筑玻璃可见光（词条“可见光”由行业大百科提供）透射比、太阳光直接透射比、太阳能总透射比、紫外线透射比及有关窗玻璃参数的测定》，遮阳系数被定义为：在法向入射条件下，通过透光系统的太阳能总透射比与相同条件下相同面积的标准玻璃(3 mm厚的普通透明平板玻璃)的太阳能总透射比的比值。

各种窗玻璃构件对太阳辐射热的遮阳系数用下式计算：遮蔽系数越小，表明窗玻璃阻挡阳光向室内直接辐射热量的性能越好。

1.2窗户遮阳系数SC窗户遮阳系数SC的定义为：在一定的条件下，太阳辐射透过外窗所形成的室内得热量与相同条件下相同面积的标准窗玻璃(3 mm厚透明玻璃)所形成的太阳辐射得热量之比。

6.3 典型建筑门窗、幕墙的热工性能参数★★来源：全国民用建筑工程设计技术措施——节能专篇/建筑
6.3.1 典型玻璃的光学、热工性能参数见表6.3.1
6.3.2 典型外窗、玻璃幕墙的遮阳系数可根据表6.3.1，采用下式计算
f g
f f
g
g
w A
A A
SC
A
SC
SC
+•
+
•
=（6.3.2）
式中SC w——窗的遮阳系数；
SC g——玻璃或玻璃系统的遮阳系数；
SC f——框的遮阳系数，不隔热的金属型材可近似取0.15，其他可取0；
A g——窗玻璃面积（m2）；
A f——窗框的投射面积(m2)；
6.3.3 采用典型玻璃、配合不同窗框，在典型窗框面积比的情况下，整窗的传热系数见表 6.3.3-1和表6.3.3-2。

表6.3.3-1 典型玻璃配合不同窗框的整窗传热系数
以上部分数据为摘自书中。

以下数据为根据书中资料推导。

书中只给出了典型窗的传热系数。

根据（6.3.2）公式，计算出窗户的遮阳系数。

计算过程如下，
取窗面积为1平方米。

然后根据各自占的比例，按公式进行计例。

例如，普通窗的SC
查玻璃的遮阳系数为sc=1.0
由窗的遮阳系数为
SC(窗)=(0.15*0.15+1*0.85)/1=0.8725
隔热金属型材（大多指铝合金型材）多腔密封（指开启扇完全关闭后与窗框形成2个以上空腔的密封方式，最常见是2腔、3腔）
具体各个类典型门窗计算结果见EXCEL附表。

传热系数遮阳系数可见光透射比传热系数、遮阳系数以及可见光透射比是在建筑设计领域中非常重要的参数。

它们在影响建筑节能、保护室内环境舒适性以及促进可持续发展方面发挥着重要作用。

今天，我们来深入了解这三个参数的含义以及它们在实际设计中的应用。

首先，让我们来介绍一下传热系数。

传热系数用于衡量材料的热导性能，即材料传导热量的能力。

好的传热系数意味着材料能够阻挡热量的传递，从而减少冷热交换，提高建筑的节能性能。

一般来说，传热系数越低，材料的绝缘性能越好，建筑的能耗也越低。

其次，我们来了解一下遮阳系数。

遮阳系数衡量了窗户或遮阳设施阻挡太阳辐射的能力。

太阳辐射不仅包含可见光，还包括紫外线和红外线等。

过高的太阳辐射会导致室内温度过高，增加冷却负荷，降低室内舒适度。

而遮阳系数较高的材料或设施能有效减少太阳辐射的进入，从而降低室内温度，减少冷却负荷，提高建筑的能效性能。

最后，我们来了解一下可见光透射比。

可见光透射比是指材料对可见光的透射比例。

对于建筑而言，高可见光透射比意味着更多的自然光可以进入室内，提供舒适的照明环境。

不仅如此，高透射比还可以降低照明能耗，减少人工照明的需求。

因此，在建筑设计中，高可见光透射比是一个非常值得考虑的参数。

这三个参数在建筑设计中相互影响，需要综合考虑。

在保证建筑外墙的隔热性能的同时，我们还需要注重遮阳系统的效果，以及室内的采光需求。

一种好的设计方法是结合传热系数、遮阳系数以及可见光透射比来选择合适的材料和设施。

例如，我们可以选择具有低传热系数和高遮阳系数的材料，同时保持较高的可见光透射比，以达到节能和舒适的目标。

总之，传热系数、遮阳系数以及可见光透射比是建筑设计中不可或缺的重要参数。

合理选择和应用这些参数，能够提高建筑的节能性能，保证室内的舒适性，实现可持续发展的目标。

因此，在进行建筑设计时，我们应该充分考虑这些参数，并选择最适合的材料和设施，以达到最佳效果。

遮阳系数和可见光透射比的关系合理值说到“遮阳系数”和“可见光透射比”这俩词，很多人可能一脸懵，脑袋里仿佛突然冒出个大问号。

别担心，今天咱就来聊聊这俩概念，轻松愉快地带你走进它们的世界。

它们的关系不复杂，讲得简单点就是：遮阳系数代表你窗户能挡多少太阳热，而可见光透射比就告诉你窗户能透多少光进去。

是不是听起来就清楚多了？有点像你家窗户上装了层神奇的膜，既能让屋里亮堂，又能防止外面的太阳热浪进来，舒服又健康。

那问题来了，这俩东西到底该怎么选，才能让咱们既享受阳光，又不至于热成一锅粥呢？想象一下，你家窗户上贴了层“遮阳膜”，这膜的遮阳系数高，意味着它能有效挡住热量，家里温度自然就能降下来。

不过，遮阳膜遮得太死，屋里又变得阴暗了，心情都跟着低落，谁能忍？咱可不想把家里弄成冰窖，所以，窗户的可见光透射比也得合适，让阳光能进来，不至于让人看着眼前黑乎乎的。

这样一来，既有热量的控制，又能保持亮堂，光线柔和，人也不会觉得压抑。

讲到这儿，大家一定会想，遮阳系数和可见光透射比的选择是一个平衡的问题，对吧？就是得找到那个“黄金分割点”。

太高的遮阳系数，热量挡住了，光线却少了；太低的可见光透射比，又容易让屋里感觉昏暗，心情也跟着低落。

想要理想的效果，最好能选那些既能有效挡热，又能让适量光进来的窗膜。

比如说，遮阳系数在0.3到0.5之间，透光率保持在50%到60%左右，这样既能保证屋子里光线明亮，又不会让热浪侵袭。

选择的范围会根据不同地区的气候有所不同。

像南方那种热得要命的地方，窗户的遮阳系数可以稍微高一点，透光率适当降低，防晒效果好些；而北方冬天寒冷，大家当然希望阳光能多进点儿，透光比可以稍微高一点，遮阳系数就不需要太高。

可见，这俩数值，得根据你所在的地方、家里的装修风格、甚至你个人对光线的偏好来调整。

再说了，选择窗膜不光是为了美观，更重要的是咱们得考虑舒适度。

试想一下，外面太阳毒辣辣的，屋里一进门就能感受到丝丝凉意，舒服吧？这样的窗膜，既能给你遮挡紫外线，又能让你的家具、地板少受损害。

Low-E节能玻璃遮蔽系数及可见光透射比分析来源:天津市建筑材料产品质量监督检测中心在我国南方地区的夏季，影响该地区室内热环境和空调能耗的主要因素是透过窗户的太阳辐射得热；而对于北方地区的冬季，尽可能减少对太阳辐射的遮挡，让更多的太阳辐射得热透过窗户进入到室内，也是提高室内热环境、减少供暖能耗的重要措施。

引言在我国南方地区的夏季，影响该地区室内热环境和空调能耗的主要因素是透过窗户的太阳辐射（词条“太阳辐射”由行业大百科提供）得热;而对于北方地区的冬季，尽可能减少对太阳辐射（词条“辐射”由行业大百科提供）的遮挡，让更多的太阳辐射得热透过窗户进入到室内，也是提高室内热环境、减少供暖（词条“供暖”由行业大百科提供）能耗的重要措施。

因此，与太阳辐射得热有关的窗户的遮阳系数成为建筑设计和节能研究中不可或缺的参数，是反映玻璃节能情况的一项重要指标。

1 遮阳系数、遮蔽系数与可见光透射比对于窗玻璃等遮阳装置，遮阳系数是判断其遮阳效果的一个很重要的参数。

遮阳系统十分复杂，因此，遮阳系数没有一个固定的值(它随着太阳位置的变化而改变)，遮阳系数是一个等效值。

遮阳系数运用在建筑节能计算方面，主要包括窗玻璃的遮阳系数、窗本身(包括窗的框材、玻璃)的遮阳系数和外窗综合遮阳系数等。

1.1 玻璃遮阳系数SCB(即遮蔽系数)窗玻璃的遮阳系数表明窗玻璃在没有其它遮阳措施情况下对太阳辐射透射得热的减弱程度。

依据标准GB/T 2680—94《建筑玻璃可见光（词条“可见光”由行业大百科提供）透射比、太阳光直接透射比、太阳能总透射比、紫外线透射比及有关窗玻璃参数的测定》，遮阳系数被定义为：在法向入射条件下，通过透光系统的太阳能总透射比与相同条件下相同面积的标准玻璃(3 mm厚的普通透明平板玻璃)的太阳能总透射比的比值。

各种窗玻璃构件对太阳辐射热的遮阳系数用下式计算：遮蔽系数越小，表明窗玻璃阻挡阳光向室内直接辐射热量的性能越好。

1.2窗户遮阳系数SC窗户遮阳系数SC的定义为：在一定的条件下，太阳辐射透过外窗所形成的室内得热量与相同条件下相同面积的标准窗玻璃(3 mm厚透明玻璃)所形成的太阳辐射得热量之比。
