玻璃可见光透射比窗的K值与遮阳系数

Low-E玻璃的参数解释如下：
1. 热反射玻璃：在玻璃表面上镀膜，使玻璃的遮阳系数Sc从0.98（6mm透明玻璃）降低到0.2～0.6。

它可以将远红外热辐射反射回室内，起到隔热和防晒的作用。

2. SHGC值：太阳得热系数，指标越小表示室外热量通过玻璃传递进来的越少，隔热效果越强。

3. K值：传热系数，数值越低表示室内热量向外部流失的能力越小，保温效果越好。

4. 可见光透射比：越高代表自然采光效果越好，居住舒适度增强。

5. Low-E层数：层数越多，隔热和保温效果越好，但增幅效果递减。

6. Low-E玻璃的遮阳系数Sc可从0.2至0.7，可根据需要调控进入室内的太阳直接辐射能。

7. 在中国南方和北方安装Low-E玻璃有不同的方式：南方主要是防晒，所以膜在从外数第2个面上；北方主要起到冬季防止暖气外逃，膜大部分都放在从外数第3个面上。

8. Low-E玻璃是在玻璃表面上镀膜，使玻璃的辐射率E由0.84降低到0.15以下形成的。

它具有红外反射率高、表面辐射率低、遮阳系数范围广等特点。

9. 不同地区对Low-E玻璃的要求不同：严寒、寒冷地区要求玻璃的保温效果好；夏热冬冷地区要求玻璃的隔热和保温效果适中；夏
热冬暖地区则要求玻璃的隔热效果好。

10. 在选用Low-E玻璃时，需要根据当地的气候条件、室内采光需求、节能要求以及个人偏好等因素进行综合考虑。

以上是Low-E玻璃的一些参数解释，希望对你有帮助。

6.3 典型建筑门窗、幕墙的热工性能参数★★来源：全国民用建筑工程设计技术措施——节能专篇/建筑

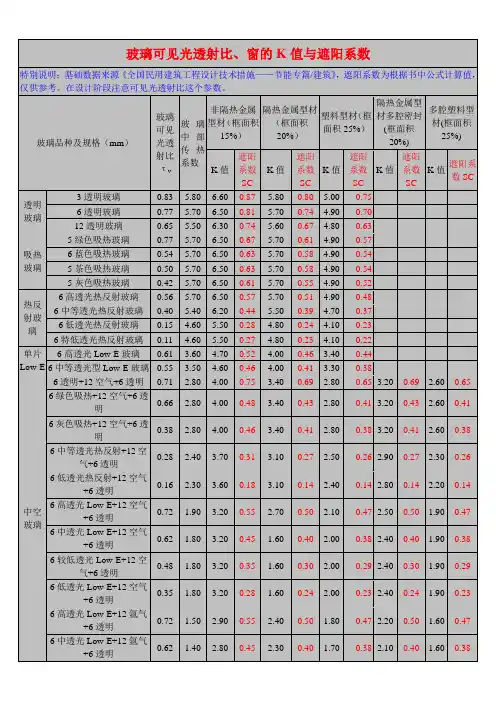

6.3.1 典型玻璃的光学、热工性能参数见表6.3.1
6.3.2 典型外窗、玻璃幕墙的遮阳系数可根据表6.3.1，采用下式计算
f g
f f
g
g
w A
A A
SC
A
SC
SC
+•
+
•
=（6.3.2）
式中SC w——窗的遮阳系数；
SC g——玻璃或玻璃系统的遮阳系数；
SC f——框的遮阳系数，不隔热的金属型材可近似取0.15，其他可取0；
A g——窗玻璃面积（m2）；
A f——窗框的投射面积(m2)；
6.3.3 采用典型玻璃、配合不同窗框，在典型窗框面积比的情况下，整窗的传热系数见表 6.3.3-1和表6.3.3-2。

表6.3.3-1 典型玻璃配合不同窗框的整窗传热系数
以上部分数据为摘自书中。

以下数据为根据书中资料推导。

书中只给出了典型窗的传热系数。

根据（6.3.2）公式，计算出窗户的遮阳系数。

计算过程如下，
取窗面积为1平方米。

然后根据各自占的比例，按公式进行计例。

例如，普通窗的SC
查玻璃的遮阳系数为sc=1.0
由窗的遮阳系数为
SC(窗)=(0.15*0.15+1*0.85)/1=0.8725
隔热金属型材（大多指铝合金型材）多腔密封（指开启扇完全关闭后与窗框形成2个以上空腔的密封方式，最常见是2腔、3腔）
具体各个类典型门窗计算结果见EXCEL附表。

Low-E节能玻璃遮蔽系数及可见光透射比分析来源:天津市建筑材料产品质量监督检测中心在我国南方地区的夏季，影响该地区室内热环境和空调能耗的主要因素是透过窗户的太阳辐射得热；而对于北方地区的冬季，尽可能减少对太阳辐射的遮挡，让更多的太阳辐射得热透过窗户进入到室内，也是提高室内热环境、减少供暖能耗的重要措施。

引言在我国南方地区的夏季，影响该地区室内热环境和空调能耗的主要因素是透过窗户的太阳辐射（词条“太阳辐射”由行业大百科提供）得热;而对于北方地区的冬季，尽可能减少对太阳辐射（词条“辐射”由行业大百科提供）的遮挡，让更多的太阳辐射得热透过窗户进入到室内，也是提高室内热环境、减少供暖（词条“供暖”由行业大百科提供）能耗的重要措施。

因此，与太阳辐射得热有关的窗户的遮阳系数成为建筑设计和节能研究中不可或缺的参数，是反映玻璃节能情况的一项重要指标。

1 遮阳系数、遮蔽系数与可见光透射比对于窗玻璃等遮阳装置，遮阳系数是判断其遮阳效果的一个很重要的参数。

遮阳系统十分复杂，因此，遮阳系数没有一个固定的值(它随着太阳位置的变化而改变)，遮阳系数是一个等效值。

遮阳系数运用在建筑节能计算方面，主要包括窗玻璃的遮阳系数、窗本身(包括窗的框材、玻璃)的遮阳系数和外窗综合遮阳系数等。

1.1 玻璃遮阳系数SCB(即遮蔽系数)窗玻璃的遮阳系数表明窗玻璃在没有其它遮阳措施情况下对太阳辐射透射得热的减弱程度。

依据标准GB/T 2680—94《建筑玻璃可见光（词条“可见光”由行业大百科提供）透射比、太阳光直接透射比、太阳能总透射比、紫外线透射比及有关窗玻璃参数的测定》，遮阳系数被定义为：在法向入射条件下，通过透光系统的太阳能总透射比与相同条件下相同面积的标准玻璃(3 mm厚的普通透明平板玻璃)的太阳能总透射比的比值。

各种窗玻璃构件对太阳辐射热的遮阳系数用下式计算：遮蔽系数越小，表明窗玻璃阻挡阳光向室内直接辐射热量的性能越好。

1.2窗户遮阳系数SC窗户遮阳系数SC的定义为：在一定的条件下，太阳辐射透过外窗所形成的室内得热量与相同条件下相同面积的标准窗玻璃(3 mm厚透明玻璃)所形成的太阳辐射得热量之比。

Low-E节能玻璃遮蔽系数及可见光透射比分析来源:天津市建筑材料产品质量监督检测中心在我国南方地区得夏季,影响该地区室内热环境与空调能耗得主要因素就是透过窗户得太阳辐射得热;而对于北方地区得冬季,尽可能减少对太阳辐射得遮挡,让更多得太阳辐射得热透过窗户进入到室内,也就是提高室内热环境、减少供暖能耗得重要措施。

引言在我国南方地区得夏季,影响该地区室内热环境与空调能耗得主要因素就是透过窗户得太阳辐射(词条“太阳辐射”由行业大百科提供)得热;而对于北方地区得冬季,尽可能减少对太阳辐射(词条“辐射”由行业大百科提供)得遮挡,让更多得太阳辐射得热透过窗户进入到室内,也就是提高室内热环境、减少供暖(词条“供暖”由行业大百科提供)能耗得重要措施。

因此,与太阳辐射得热有关得窗户得遮阳系数成为建筑设计与节能研究中不可或缺得参数,就是反映玻璃节能情况得一项重要指标。

1 遮阳系数、遮蔽系数与可见光透射比对于窗玻璃等遮阳装置,遮阳系数就是判断其遮阳效果得一个很重要得参数。

遮阳系统十分复杂,因此,遮阳系数没有一个固定得值(它随着太阳位置得变化而改变),遮阳系数就是一个等效值。

遮阳系数运用在建筑节能计算方面,主要包括窗玻璃得遮阳系数、窗本身(包括窗得框材、玻璃)得遮阳系数与外窗综合遮阳系数等。

1、1 玻璃遮阳系数SCB(即遮蔽系数)窗玻璃得遮阳系数表明窗玻璃在没有其它遮阳措施情况下对太阳辐射透射得热得减弱程度。

依据标准GB/T 2680—94《建筑玻璃可见光(词条“可见光”由行业大百科提供)透射比、太阳光直接透射比、太阳能总透射比、紫外线透射比及有关窗玻璃参数得测定》,遮阳系数被定义为:在法向入射条件下,通过透光系统得太阳能总透射比与相同条件下相同面积得标准玻璃(3 mm厚得普通透明平板玻璃)得太阳能总透射比得比值。

各种窗玻璃构件对太阳辐射热得遮阳系数用下式计算:遮蔽系数越小,表明窗玻璃阻挡阳光向室内直接辐射热量得性能越好。

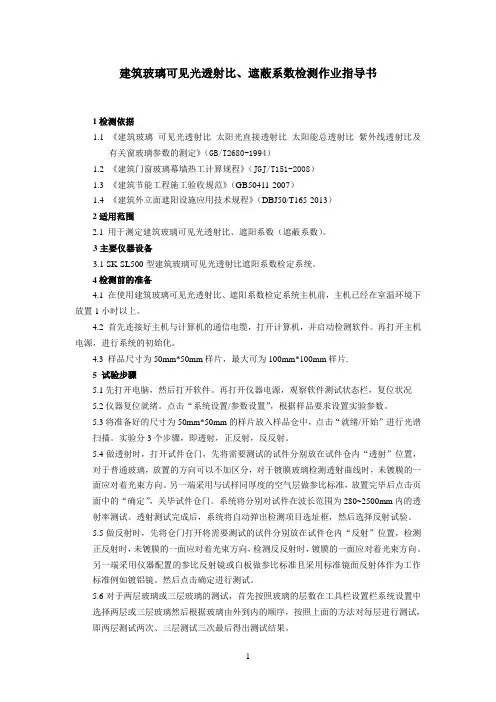

建筑玻璃可见光透射比、遮蔽系数检测作业指导书1检测依据1.1《建筑玻璃可见光透射比太阳光直接透射比太阳能总透射比紫外线透射比及有关窗玻璃参数的测定》（GB/T2680-1994）1.2《建筑门窗玻璃幕墙热工计算规程》（JGJ/T151-2008）1.3《建筑节能工程施工验收规范》（GB50411-2007）1.4《建筑外立面遮阳设施应用技术规程》（DBJ50/T165-2013）2适用范围2.1 用于测定建筑玻璃可见光透射比、遮阳系数（遮蔽系数）。

3主要仪器设备3.1 SK-SL500型建筑玻璃可见光透射比遮阳系数检定系统。

4检测前的准备4.1 在使用建筑玻璃可见光透射比、遮阳系数检定系统主机前，主机已经在室温环境下放置1小时以上。

4.2 首先连接好主机与计算机的通信电缆，打开计算机，并启动检测软件。

再打开主机电源，进行系统的初始化。

4.3 样品尺寸为50mm*50mm样片，最大可为100mm*100mm样片.5 试验步骤5.1先打开电脑，然后打开软件。

再打开仪器电源，观察软件测试状态栏，复位状况5.2仪器复位就绪。

点击“系统设置/参数设置”，根据样品要求设置实验参数。

5.3将准备好的尺寸为50mm*50mm的样片放入样品仓中，点击“就绪/开始”进行光谱扫描。

实验分3个步骤，即透射，正反射，反反射。

5.4做透射时，打开试件仓门，先将需要测试的试件分别放在试件仓内“透射”位置，对于普通玻璃，放置的方向可以不加区分，对于镀膜玻璃检测透射曲线时，未镀膜的一面应对着光束方向。

另一端采用与试样同厚度的空气层做参比标准，放置完毕后点击页面中的“确定”，关毕试件仓门。

系统将分别对试件在波长范围为280~2500mm内的透射率测试。

透射测试完成后，系统将自动弹出检测项目选址框，然后选择反射试验。

5.5做反射时，先将仓门打开将需要测试的试件分别放在试件仓内“反射”位置，检测正反射时，未镀膜的一面应对着光束方向，检测反反射时，镀膜的一面应对着光束方向。

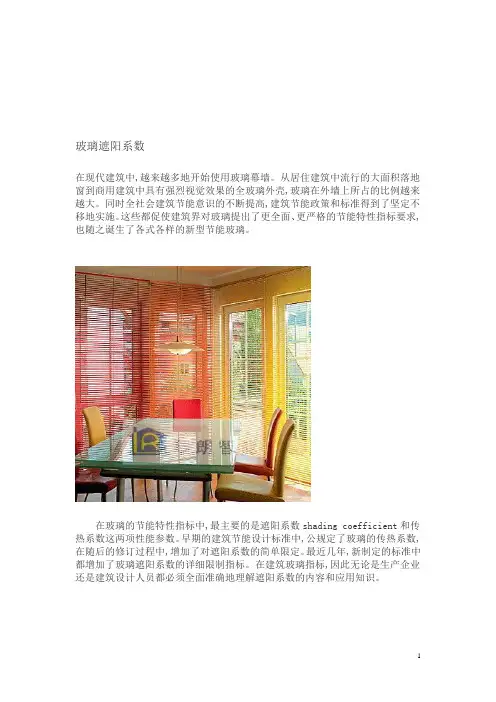

玻璃遮阳系数在现代建筑中,越来越多地开始使用玻璃幕墙。

从居住建筑中流行的大面积落地窗到商用建筑中具有强烈视觉效果的全玻璃外壳,玻璃在外墙上所占的比例越来越大。

同时全社会建筑节能意识的不断提高,建筑节能政策和标准得到了坚定不移地实施。

这些都促使建筑界对玻璃提出了更全面、更严格的节能特性指标要求,也随之诞生了各式各样的新型节能玻璃。

在玻璃的节能特性指标中,最主要的是遮阳系数shading coefficient和传热系数这两项性能参数。

早期的建筑节能设计标准中,公规定了玻璃的传热系数,在随后的修订过程中,增加了对遮阳系数的简单限定。

最近几年,新制定的标准中都增加了玻璃遮阳系数的详细限制指标。

在建筑玻璃指标,因此无论是生产企业还是建筑设计人员都必须全面准确地理解遮阳系数的内容和应用知识。

玻璃遮阳系数的定义建筑上使用三种类型的遮阳系数:玻璃(单片、中空等)的遮阳系数、包含框材在内的门窗遮阳系数、包括外遮阳装置或百叶影响的综合遮阳系数。

1.遮阳系数所检测的是太阳辐射的全光谱能量。

包括300nm~2500nm波段的紫外光、可见光和近红外光,这些光射进入室内后都能间生热量。

遮阳系数越小,进入室内的太阳光越少,能够产生的热量越小。

遮阳系数低并不直接意味着可见光透过率也仰低,因为在保持可见光透过率不变时,降低近红外透过率也可以降低遮阳系数。

2.遮阳系数不仅包括太阳光直接穿透玻璃进入室内的部分,还包括玻璃二次热传递的能量。

玻璃本体会吸收一部分太阳光的能量,自身温度升高,此时玻璃会通过辐射和对流的方式向室内进行第二次热传递。

例如某种类型的茶玻太阳光直接透射比为50%,而它的太阳能总透射比为63%,多出来的13%能就是茶玻吸收热量后向室内二次传递的部分,越是着色深易吸收热量的玻璃,二次传递的热量越多。

3.遮阳系数公是一个与3nm透明玻璃的比例值,不等于样品玻璃的太阳光总透射比。

例如当玻璃的遮阳系数为0.5时,不能认为此块玻璃能让50%的太阳辐射热量进入室内,应理解为此玻璃能透过的太阳热量是标准3nm白玻透过热量的50%。
