直流电阻测量

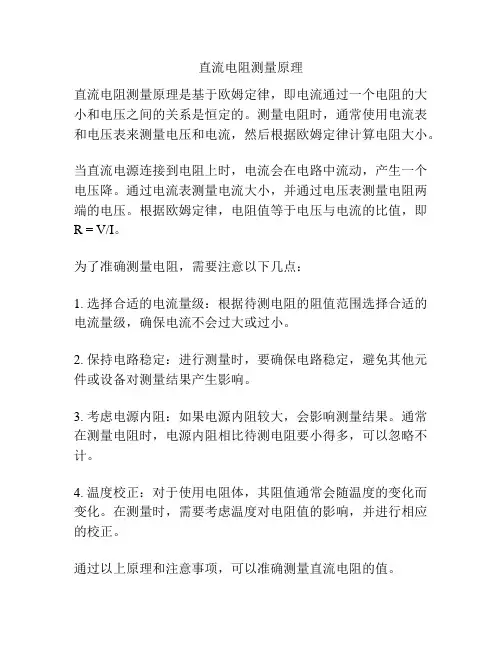

直流电阻测量原理
直流电阻测量原理是基于欧姆定律，即电流通过一个电阻的大小和电压之间的关系是恒定的。

测量电阻时，通常使用电流表和电压表来测量电压和电流，然后根据欧姆定律计算电阻大小。

当直流电源连接到电阻上时，电流会在电路中流动，产生一个电压降。

通过电流表测量电流大小，并通过电压表测量电阻两端的电压。

根据欧姆定律，电阻值等于电压与电流的比值，即
R = V/I。

为了准确测量电阻，需要注意以下几点：
1. 选择合适的电流量级：根据待测电阻的阻值范围选择合适的电流量级，确保电流不会过大或过小。

2. 保持电路稳定：进行测量时，要确保电路稳定，避免其他元件或设备对测量结果产生影响。

3. 考虑电源内阻：如果电源内阻较大，会影响测量结果。

通常在测量电阻时，电源内阻相比待测电阻要小得多，可以忽略不计。

4. 温度校正：对于使用电阻体，其阻值通常会随温度的变化而变化。

在测量时，需要考虑温度对电阻值的影响，并进行相应的校正。

通过以上原理和注意事项，可以准确测量直流电阻的值。

用多种方法测量直流电阻一、实验目的1、熟悉各种电学仪器及电路技巧;2、掌握多种方法测量直流电阻3、巩固不确定度的评定方法 二、仪器DH6108赛电桥综合实验仪，直流稳压电源，万用电表，电阻箱，两个待测电阻，千分尺,直流电流表，直流电压表，滑线变阻器，检流计等三、实验原理电阻是电磁学实验工作中的常用元件，可分为高值电阻（兆欧以上）、中值电阻（10欧～兆欧）、低值电阻（10欧以下）。

测量电阻的方法有许多种，常用的如伏安法、电桥法、比较测量方法(电压比等于电阻比)。

（一）伏安法测量电阻的原理（适用于测中值电阻）1、实验线路的比较和选择当电流表内阻为0，电压表内阻无穷大时，下述两种测试电路的测量不确定度是相同的。

图1 电流表外接测量电路 图2 电流表内接测量电路被测电阻的阻值为： IV R =。

但实际的电流表具有一定的内阻，记为R I ；电压表也具有一定的内阻，记为R V 。

因为R I 和R V 的存在，如果简单地用IVR =公式计算电阻器电阻值，必然带来附加测量误差。

为了减少这种附加误差，测量电路可以粗略地按下述办法选择：比较(R/R I )和(R V /R )的大小，比较时R 取粗测值或已知的约值。

如果前者大则选电流表内接法，后者大则选择电流表外接法。

如果要得到测量准确值，就必须按下（1）、（2）两式，予以修正。

即电流表内接测量时，I R IVR -=（1） 电流表外接测量时，VR V I R 11-= （2） 2、测量误差与不确定度的评定实验使用的电压表和电流表的量程和准确度等级一定时，可以估算出U V 、U I ，再用简化公式I R I VR -=计算时的相对不确定度 （3） 式中U R 表示测量R 的不确定度，并非指R 的电压值。

可见要使测量的准确度高，应选择线路的参数使数字表的读数尽可能接近满量程，因为这时的V 、I 值大，U R ／R 就会小些。

当电压表、电流表的内阻值R V 、R I 及其不确定度大小U RI 、U RV 已知时，可用公式(1)、(2)更准确地求得R 的值，相对不确定度由下式求出：电流表内接时：（4） 电流表外接时： （5） 这就知道由公式(1)、(2)来得到电阻值R 时，线路方案和参数的选择应使U R ／R 尽可能最小（选择原则3）。

直流电阻测量9.熟悉直流电阻测试的目的、测试方法和测试时的注意事项。

一、测量直流电阻的意义有些电气设备具有线圈等导电回路，例如发电机、电动机、变压器等。

这些线圈的导线都包有绝缘，在制造过程中可能存在质量问题。

例如导线连接接头焊接不良，或者存在匝间短路，也可能线圈的引出线与接线端子的连接拧得不紧。

如果存在这些缺陷，电气设备投入运行时，可能很快发生事故；也可能在运行一段时间后，由于过负荷等原因，产生局部过热，最终导致设备事故。

测量这些设备导电回路的直流电阻，就是为了及时发现线圈等导电回路的隐患，防止不合格的设备投入运行。

此外，断路器等开关设备的触头闭合不严，或者引接线的接触不良，在长期通过大电流时由于接触电阻过大而局部过热，最后导体熔化造成事故。

对这些设备导电回路测量直流电阻就是为了校验开关触头是否接触良好，引接线的连接是否紧固，防止运行中接触点产生过热引起事故。

二、直流电阻测试方法1.直流压降法电流、电压表法又称直流压降法，其原理是在被测电路中通以直流电流，测量两端压降，根据欧姆定律计算出被测电阻。

图3-16为直流压降法测量直流电阻原理接线图。

图中R某为被测电阻，I为测量电流，U为测量电压。

根据欧姆定律R某＝U／I。

由于电流表和电压表都存在内阻，对测量结果会造成影响，引起误差。

因此在计算电阻时，应把电流表和电压表的内阻考虑进去。

设电流表的内阻为rA，电压表的内阻为rv。

（1）采用图3-16（a）所示接线方式时R某U（3-19）UIrV式中R某——被测直流电阻，Ω；U——电压表指示的电压，V；I——电流表指示的电流，A；rV——电压表的内电阻，Ω。

（2）采用图3-16（b）所示接线方式时R某UIrA（3-20）I式中rA——电流表的内电阻，Ω。

图3-16（a）所示测量方法中，电流表中流过的电流包括两部分，其中主要部分是流过被测电阻R某的电流，另有一很小的电流是流过电压表的电流。

对于同一块电压表，电源电压不变，流过的电流也不变。

变压器直流阻值测量方法直流阻值测量方法的主要目的是测量变压器的直流电阻，以评估变压器的导电性能和绝缘状态。

在测量直流电阻之前，首先需要确认变压器已经停止运行并且已经充分冷却，否则可能会对测量结果产生干扰。

以下是一种常用的变压器直流阻值测量方法：1.准备工作：-确保测量仪器和电缆的状态良好，无损坏或短路等问题。

-检查引线和接头是否干净、良好接触，并用毛刷或干净的布擦拭清洁。

-确保电源和测量仪器接地正常，以确保操作安全。

2.连接测量仪器：-将测试仪表设置为直流电阻测量模式，并选择适当的量程。

-将测量仪器的电源线接地。

-将测量仪器的正负引线分别连接到变压器的高压绕组和低压绕组的两端，确保接线牢固。

3.断开变压器的中性点：-如果变压器有中性点，请在测量前将中性点断开，以避免对测量结果的影响。

-断开中性点前，请确保变压器处于完全停止状态，并遵循相关安全操作规程。

4.进行测量：-打开开关，使测量仪器开始测量变压器的直流电阻。

-等待一段时间，直到测量仪器稳定下来。

此时，读取并记录所测量的直流电阻值。

-根据需要，反复进行多次测量，并计算它们的平均值以提高测量的准确性。

5.结束测量：-测量结束后，先断开测量仪器的电源线，然后再断开测量仪器的接线。

-将测量仪器设置为其他模式或关闭电源，以确保测量仪器的正常使用寿命。

在进行变压器直流阻值测量时，需要注意以下几点：-测量仪器的选择和使用必须符合相关的电气安全规范和规程。

-测量仪器必须具有足够的测量范围和准确度，以满足测量要求。

-进行测量时，要确保环境安静，并避免干扰。

发电机转子直流电阻测量方法在我们处理发电机转子时，直流电阻测量就像是给发电机做体检一样重要。

毕竟，发电机要是有了问题，就像汽车发不动火一样，让你头疼不已。

今天，我们就来聊聊如何测量发电机转子的直流电阻。

别担心，整个过程其实挺简单的，咱们一步一步来，保准让你学得轻松又有趣。

1. 准备工作1.1 设备准备首先，咱们得准备好测量工具。

测量发电机转子直流电阻，你需要一台高精度的万用表。

记住，可别拿那种老掉牙的工具了，咱们要的是最新鲜、最靠谱的万用表。

万用表的测试线也要检查清楚，千万别让老化的测试线给你添乱。

1.2 设备检查设备准备好了之后，咱们得做个检查。

把万用表调到电阻档，调到最小电阻档位。

这时候，最好还要校准一下万用表，确保它测量的精准无误。

要是万用表还没校准好，就像不刷牙的嘴一样不干净，结果也不会靠谱。

2. 测量步骤2.1 断电处理测量之前，记得把发电机的电源彻底断开。

千万别想着“我只是测一会儿”，结果搞得整个电路短路了，那可就得不偿失了。

断电后，给它点时间散散热，别急着动手。

2.2 测量方法现在，咱们开始测量了。

先把万用表的两个测试线分别接到发电机转子的两个接线柱上。

别小看这个动作，它可有点技术含量的。

接触点要保持良好，不然测量结果就会一团糟。

然后，读一下万用表上的电阻值。

这时候，你就可以看到电阻的读数了。

若是读数很高，那说明转子电阻可能有问题，可能需要检查一下了。

2.3 数据解读看完万用表上的数据，接下来就是解读数据了。

一般来说，发电机转子的电阻值应该是比较稳定的。

如果发现电阻值忽高忽低，那说明转子可能存在问题。

你可以对照一下发电机的说明书，看看它推荐的电阻值范围是多少。

要是超出了范围，那就得好好检查一下转子的绝缘情况了。

3. 后续处理3.1 记录结果测量完毕后，千万别忘了记录数据。

记录数据不仅仅是为了留下证据，更是为了以后参考。

你可以把每次测量的数据都记录下来，定期对比，这样才能把发电机的健康状况掌握得更好。

详细讲解变压器绕组直流电阻测试的三种方法详细讲解变压器绕组直流电阻测试的三种方法，变压器绕组的直流电阻是变压器在交接、大修和改变分接开关后必不可少的试验项目。

测量直流电阻的目的是：1.检查绕组接头的焊接质量有无匝间短路;2.电压分接开关各个位置是否良好以及分接开关实际位置与指示位置是否相符;3.引出线有无断裂;4.多股导线并饶的绕组是否有断股等情况。

下面为大家介绍三种测量变压器绕组直流电阻测试仪的方法，方便广大进行变压器直流电阻测试的朋友更好的进行该项试验。

一、电流电压表法电流电压表法又称电压降法。

电压降法的测量原理是在被测绕组中通以直流电流，因而在绕组的电阻上产生电压降，测量出通过绕组的电流及绕组上的电压降，根据欧姆定律，即可算出绕组的直流电阻，测量接线如图1所示。

图1：电流电压表法测量直流电阻原理图a——测量大电阻;b——测量小电阻测量时，应先接通电流回路，待测量回路的电流稳定后再合开关52,接入电压表。

当测量结束，切断电源之前，应先断S2,后断S1,以免感应电动势损坏电压表，测量用仪表准确度应不低于0.5级，电流表应选用内阻小的电压表应尽量选内阻大的4位高精度数字万用表。

当试验采用恒流源，数字式万用表内阻又很大时，一般来讲，都可使用图1(b)的接线测量。

根据欧姆定律，由下式可计算出被测电阻的直流电阻。

Rx=U/I式中，Rx——被测电阻(Q);U——被测电阻两端电压降(V);I——通过被测电阻的电流(A)。

电流表的导线应有足够的截面，并应尽量地短，且接触良好，以减小引线和接触电阻带来的测量误差，当测量电感量大的电阻时，要有足够的充电时间。

二、平衡电桥法应用电桥平衡的原理来测量绕组直流电阻的方法称为电桥法。

常用的直流电桥有单臂电桥及双臂电桥两种。

1、单臂电桥单臂电桥测量原理接线如图2所示，当R1上的电压降等于R3上的电压降时，则A 、B 两点间没有电位差，即检流计中没有电流，此时It 流经R1和R2,12流经R3和R4，电桥达到平衡。

直流电阻测量在直流条件下测得的电阻称直流电阻。

在工程和实验应用中，所需测量的电阻范围很宽，约为10-6～1011Ω或更宽。

从测量角度出发，一般将电阻分为小电阻（1Ω以下，如接触电阻、导线电阻等），中值电阻（1～16Ω）和大电阻（106Ω 以上，如绝缘材料电阻）。

电阻的测量方法很多，按原理可分为直接测量法、比较测量法、间接测量法；也可分为电表法、电桥法、谐振法及利用变换器测量电阻等方法。

1．电表法电表法测量电阻的原理建立在欧姆定律之上，电压-电流表法（简称伏-安法）、欧姆表法及三表法是电表法的常见形式。

（1）伏-安法测量直流电阻的伏-安法是一种间接测量法，利用电流表和电压表同时测出流经被测电阻RX的电流及其两端电压，根据欧姆定律，被测电阻RX的阻值为（1）式中，UV和IA分别为电压表和电流表的示值。

伏-安法测量电阻有两种方案，如图1所示，图中RV、RA分别为电压表和电流表的内阻。

图1（a）所示方案电流表示值包含了流过电压表的电流，适用于测量阻值较小的电阻；图1（b）所示方案电压表的示值包含了电流表上的压降，适用于测量阻值较大的元件。

伏-安法的优点是可按被测电阻的工作电流测量，因此非常适合测量电阻值与电流有关的非线性元件（如热敏电阻等），且测量简单。

但由于电表有内阻，图1伏-安法测量直流电阻故无论用哪种方案均存在方法误差，因此，伏-安法测量精度不高。

（2）欧姆表法从式（2-70）可知，如果UV保持不变，被测电阻Rx 将与通过电流表A的电流IA成单值的反比关系，而磁电式电流表指针的偏转角θ与通过的电流IA成正比，则电流表指针的偏转角能反映Rx值大小。

因此，如将电流表按欧姆值刻度，就成为可直接测量电阻值Rx的仪表，称为欧姆表。

欧姆表测量电阻的电路如图2所示。

图中RA为欧姆表内阻，这里欧姆表实际是按欧姆值刻度的磁电式微安表；R1为限流电阻，S是短接开关；欧姆表中以电池的电压US作为恒定电压源，考虑到电池的电压会逐渐降低，为了消除电压变化对电阻测量的影响，设有调零电阻R2。

变压器直流电阻测试方法原理直流电阻测试是变压器绝缘试验中的一个重要环节，通过测量变压器绕组的直流电阻可以判断绕组的连接是否正常，绕组的匝间短路和接地等故障情况。

变压器直流电阻测试方法原理可以归纳为以下几个方面。

一、电流传输原理在变压器直流电阻测试中，通常使用小电流进行测试，一般为1A、5A、10A等。

测试电流经过变压器的绕组，从一个端口注入，经过绕组内部的电阻（包括匝间电阻和接地电阻等），再通过另一个端口流出。

测试仪器通过测量注入电流和流出电流之间的压差（电压）来计算绕组内部的电阻值。

二、电压测量原理三、内阻计算原理变压器的直流电阻测量是基于欧姆定律的计算原理。

根据欧姆定律，电阻值可以通过测量电流和电压之间的比值来计算。

在变压器直流电阻测试中，电流经过绕组，电压差测量在测试仪器上，根据欧姆定律，可以得到内阻值。

四、温度校正原理在变压器直流电阻测试中，还需要根据测试时的温度进行校正，以确保测试结果的准确性。

具体的温度校正原理是：根据变压器绕组的温度系数和测试时的环境温度，计算出校正系数，并将测得的电阻值乘以校正系数进行修正，从而得到准确的电阻值。

五、故障判定原理根据变压器直流电阻测试结果，可以判断绕组的接地故障和匝间短路等故障情况。

一般来说，正常的绕组内部电阻值应该比较稳定，如果电阻值显著增加，则可能存在接地故障；如果电阻值明显减小，则可能存在匝间短路等故障。

综上所述，变压器直流电阻测试方法通过测量注入电流和流出电流之间的压差来计算绕组内部的电阻值，并进行温度校正以获得准确结果。

通过测量结果可以判定绕组的连接是否正常，绕组的匝间短路和接地等故障情况，为变压器绝缘试验提供重要依据。

十种测电阻方法归纳电阻是电路中最常见的元件之一，用来限制电流的流动。

在电路测试和电子工程中，测量电阻的准确性和精确性非常重要。

下面是十种测量电阻的常见方法：1.直流电桥法：直流电桥法是最常用的测量电阻的方法之一、它使用一个称为电桥的装置，通过调整桥上的电阻来与待测电阻进行比较，从而测量电阻的值。

2.欧姆定律法：欧姆定律法是最简单的方法之一、根据欧姆定律，电流通过一个电阻所产生的电压与电阻值成正比。

通过测量电阻两端的电压和电流值来计算电阻。

3.直流电阻箱法：直流电阻箱法使用一个电阻箱，通过连接待测电阻和电阻箱来测量电阻的值。

通过调整电阻箱上的电阻值，使之与待测电阻相等，然后读取电阻箱上的电阻值。

4.交流电桥法：交流电桥法是用交流信号测量电阻的方法。

它使用一个称为交流电桥的装置，在通过计算交流信号在电阻和电容上的相位差来测量电阻的值。

5.绝缘电阻测试法：绝缘电阻测试法用于测量绝缘电阻，即对地绝缘电阻。

它是通过将待测电阻与地进行连接，然后测量通过电阻流过的电流来计算电阻的值。

6.电流比较法：电流比较法是通过比较两个电阻上的电流来测量电阻。

将待测电阻与已知电阻相连，施加一个已知电压，然后测量两个电阻上的电流值，通过比较两个电流来计算待测电阻的值。

7.电位差法：电位差法是通过测量电阻两端的电位差来计算电阻值。

施加一个已知电压，然后测量通过电阻的电流和电阻两端的电压，通过计算来得到电阻的值。

8.差压法：差压法也是通过测量电阻两端的电压来测量电阻值的方法。

施加一个已知电流，然后测量通过电阻的电压和电流值，通过计算来得到电阻的值。

9.电位差比较法：电位差比较法是通过将待测电阻与已知电阻串联，并施加一个已知电压，然后测量两个电阻上的电压来计算电阻的值。

10.无线电测量法：无线电测量法是一种使用无线电波测量电阻的方法。

通过将待测电阻与一个感应线圈相连，然后测量感应线圈上的电压或电流来计算电阻的值。

这种方法适用于远程或无法接触的电阻测量。
