泡沫消防车技术规格书

２0０9消防车主要技术规格需求书附件1干粉消防车一、整车1、外形尺寸(ｍm）：长×宽×高≤78２5×2５0０×３３00;2、满载总质量(ｋg）≥１3８0０；3、干粉装载量(kg）:1５0０×２＝３０0０；4、乘员人数（含驾驶员)(人)≥3人。

二、底盘1、型号:EＱ1１4１KＪ；2、驱动形式：4×２；3、轴距(mm)：4５00；4、发动机：型132/2500；6、最大扭矩（N。

m/rpm)：号:ＩSＤe１８0—30；5、发动机最大功率(kW／rpm）：ﻩ61０/15０0；7、最高车速（km/h)：≥９０。

8、轮胎：原厂标准配置,备用轮胎1个，须是钢丝型国家认证。

三、驾驶室驾驶室为平头双开门单排座或四开门双排座（后排加装四个9升空气呼吸器架)手动液压整体前翻４5°。

驾驶室带冷暖空调、收录机。

装有取力器控制开关及指示灯、警灯、警报器、爆闪灯、标志灯、示廊灯等开关。

四、上装部分（一)车厢：1、材质：骨架采用优质碳素钢型材制作，外蒙皮为优质优质铝合金板,内装饰板为２.5 mｍ阳极氧化铝合金花纹板.2、框架采用焊接结构，上顶面铺设3.０ｍｍ花纹钢板。

3、照明：车厢内设有照明灯。

4、卷帘门:车厢两侧及车尾采用高强度轻型优质铝合金卷帘门，轻便可靠。

５、脚踏翻版：钢框架覆铝合金花纹板,气弹簧加锁销。

(二）干粉、氮气系统１、干粉罐2个：（1）材料：ﻩﻩﻩﻩﻩﻩﻩ1６MｎR(2）干粉填充量（kｇ）：ﻩﻩﻩ不小于３0０0（3）结构：下设排粉口、进气口，上设入粉口、干粉炮出粉口，两侧设有枪出粉口、排余气口、安全阀口及压力表口.（4）干粉罐最高工作压力１.４ＭPa，最低工作压力0．5MＰa氮气瓶组：a。

氮气瓶工作压力15ＭPa ﻩ40b.容积（Ｌ/只）:ﻩﻩﻩﻩﻩc. 氮气瓶数量（只）：ﻩﻩﻩﻩ１2干粉枪卷盘:ａ。

数量（个）：ﻩﻩﻩ2b.编织胶管(mm): ﻩﻩﻩφ25c。

WS5160GXFAP50A型压缩空气泡沫消防车（BJ1163VJPJG-S底盘改装）技术规格书大连万顺特种车辆制造有限公司2009年4月一、简介WS5160GXFAP50A压缩空气泡沫消防车是我厂应用新技术、新工艺，使用新材料，自主研制开发的具有自主知识产权的最新产品。

该车采用北汽福田生产的BJ1163VJPJG-S型二类汽车底盘，加长原驾驶室为双排座，可载含驾驶员在内的乘员7人，驾乘舒适轻便。

该车采用全套进口美国大力公司最新研制的 CAFS压缩空气泡沫系统，其核心部件如FoamPro2001泡沫注入系统，电子控制系统、安全保护报警系统均属于美国大力公司的独家产品。

因此压缩空气泡沫系统操控简易，泡沫生成实现即时全自动微机精确调控，并设多重保护与报警系统，消防作战员可依据复杂的火场情况，方便地借助按钮选择干泡沫、湿泡沫、中倍泡沫等不同类型的泡沫灭火方式。

该套系统不仅装有A类泡沫原液，还装有B类泡沫原液，可高效率地扑灭和控制A、B类物质火灾，并具备良好的环保性能。

其压缩空气泡沫性能稳定、操作方便，使用可靠，是值得依赖的产品。

二、整车主要性能参数1、底盘型号： BJ1163VJPJG-S北汽福田二类底盘厂家：北汽福田汽车股份有限公司驱动型式： 4×2轴距： 4600 mm2、发动机型号： WP10.300N功率： 221kW扭矩： 1390 N·m（1200-1500r/min）3、尺寸参数：外型尺寸（长×宽×高）： 8550mm×2495mm×3615mm悬长（前悬/后悬）： 1550/2400mm接近角/离去角： 26°/14°4、性能参数：最高车速：≥90km/h油厢容积： 200L制动距离（初速度30Km/h）：≤9.0加速行驶车外噪声：≤85 dB(A)5、质量参数：满载总质量：19000kg载液量：3600kg水＋400kgA类泡沫原液+1000kg B类泡沫原液6、驾驶室：乘员数（含驾驶员）：7（人）三、主要结构：１、驾驶室结构：平头、四开门联体乘员室，全钢框架焊接一体式结构。

消防车技术规格书1 适用范围本技术规格书适用于华亭中煦煤化工有限责任公司60万吨/年煤制甲醇项目新建消防站，本工程消防设计考虑设置满足消防要求的车辆，配备各类消防车3辆；它详述了业主关于对消防车的设计、制造、工厂试验、验收等的最小要求。

设备除满足本技术规格书的要求外，还应满足其它相关的国家标准、法令、法规的要求。

供货商所提供的产品及服务必须满足或超过本技术规格书的要求。

2 定义●业主：华亭中煦煤化工有限责任公司●供货商：3 执行标准本工程消防车的设计、验收、监制应满足以下规范和标准：《消防车性能要求和试验方法》GB7956-1998 《消防车通用底盘系列、型式、基本参数和技术要求》GB 6244-86 《车用消防泵性能要求和试验方法》GB 6245-2006 《干粉消防车通用技术条件》GA39.1-92 《泵浦消防车通用技术条件》GA39.2-92 《泡沫-干粉联用消防车消防车通用技术条件》GA39.3-92 《泡沫消防车通用技术条件》GA39.5-92 《载重汽车和越野汽车道路试验方法》GB 1334《机动车辆噪声测量方法》GB 1496-1979 《漆膜颜色标准样本》GB 3l8l《汽车及挂车外部照明和信号装置的数量、位置和光色》GB4785-2007 《消防吸水胶管性能要求和试验方法》GB 6969-2005 《机动车运行安全技术条件》GB 7258-2004《车用电子警报器性能要求和试验方法》GB 8108-1999 《汽车产品编号规则》GB 9417-1988 《汽车标牌》JB 787-1995 《汽车用电镀层和化学处理层》JB 2864-1981 《货车客车制动系统道路试验方法》 JB 3689《汽车驻车制动性能要求》 JB 4019《汽车驻车制动试验方法》 JB 4020《汽车油漆涂层》JB/Z 1il《工程机械焊接通用技术条件》JB/ZQ 3011 《专用汽车定型试验规程》 ZB T50 001 《专用汽车道路试验方法》 ZB T50 003 《专用汽车用途特征代号》ZB/T T50 005 《钢制压力容器》GB 150-1998 《钢质无缝气瓶》GB 5099-94 《压力容器公称直径》 GB 9019-2001 4 供货范围及基本技术要求BP30泵浦消防车技术要求1 总则1．1 泵浦车应符合标准规定，并按规定程序批准的图样和技术文件制造。

五十铃泡沫消防车技术规格及配置（容罐容量五吨）1.消防车型号：SHF5160GXFPM60 长8050×宽2490×高33302.主要技术参数及消防性能见国家消防装备质量监督检验中心编号Zb200931452的《汽车整车产品定型试验报告》附录D试验结果。

3.底盘1)型号：五十铃FVR34J2 (QL1150WMFR)2)轴距：4500mm3)发动机：6HK-TC 国3排放标准4)功率：191kw (178kw)5)最高车速：90km/h4.驾驶室1)结构：平头整体翻转结构。

2)乘员人数：3人。

3)设备：装有取力器控制开关及指示灯、100W警报器、长排警灯、爆闪灯开关等控制器。

5.乘员室独立乘员室、内坐8人、安装8具空呼气架、吸顶空调一只。

6.容罐1)容积：5000L（泡沫1500L 水3500L）。

2)材质：不锈钢（含内部管路及法兰）标号为304.3)结构：钢板焊接式，内设纵、横防荡板4)设备：1套液位指示器全不锈钢材料1个人口孔，带有快速锁紧及开启装置1个不锈钢球阀排污口2套DN65的外注水管路1套DN125的后进水管路1套DN50注水管路7.消防泵1)型号：美国大力中低压50水泵。

8.水泵管路系统（水管、法兰、阀门均采用不锈钢，标号为304）1)进水管路：后部进水，直径125毫米进水管带扪盖2)出水管路：2个D N80中压出水口，接扣为中压快速接口2个D N65常压出水口，接扣为常压快速接口1个中压卷盘出水口配两套中压卷盘及中压水枪1个水炮管路1个注水管路3)放余水管路：在管路中加装了放余水管，并分别配广式不锈钢球阀4)冷却水管路：为使取力器在工作中应付各种复杂情况，管路中还配有一冷却水管路，进、出水管中各配一可调广式不锈钢球阀9.消防炮1)型号：PS48型消防炮2)流量：40L/s3)压力：1.0MPa4)射程：水≥60m 泡沫≥55m10.取力器1)形式：夹心式（全功率取力）2)操纵：电磁阀控制3)指示灯：驾驶室装有一取力器工作指示灯4)冷却方式：强制性可调试水冷5)润滑方式：飞溅式油润滑11.器材箱及泵房1)材质：骨架为优质钢材制成；内部装饰为铝合金花纹铝板（氧化处理），底板为3mm板。

赛沃牌SHF5160GXFPM60泡沫消防车技术规格书（容罐容量六吨）1.消防车型号：SHF5160GXFPM60长8050mm×宽2490mm×高3330mm2.主要技术参数及消防性能见国家消防装备质量监督检验中心编号为Zb200931452的《汽车整车产品定型试验报告》附录D试验结果。

3.底盘1)型号：五十铃FVR34J2（QL1150WMFR）2)轴距：4500mm3)发动机：6HK-TC（6HK1-TCN）国3排放标准4)功率：191kw（178kw）5)最高车速：90km/h4.驾驶室1)结构：平头整体翻转结构，独立乘员室2)乘员人数：前排3人3)设备：装有取力器控制开关及指示灯、100W警报器、长排警灯、爆闪灯开关等控制器5.乘员室独立乘员室、内坐8人、安装8具空呼器架、吸顶空调一只。

6.容罐1)容积：6000L。

（1500泡沫4500水）2)材质：不锈钢（含内部管路）标号为3043)结构：钢板焊接式，内设纵、横防荡板4)设备：2套液位指示器全不锈钢材料2个人口孔，带有快速锁紧及开启装置2个不锈钢球阀排污口（外接，便于操作）2套DN65的外注水管路1套DN135的后进水管路1套DN50注水管路5)隔仓板开孔，泡沫罐当水罐用。

7.消防泵1)型号：美国大力中低压50水泵。

8.水泵管路系统（水管、法兰、阀门均采用不锈钢，标号为304）1)进水管路：后部进水，直径150毫米进水管带扪盖2)出水管路：2个D N80中压出水口，接扣为中压快速接口2个D N65常压出水口，接扣为常压快速接口1个中压卷盘出水口配两套中压卷盘及中压水枪1个卷盘（放在左侧）1个水炮管路1个注水管路3)放余水管路：在管路中加装了放余水管，并分别配广式不锈钢球阀4)冷却水管路：为使取力器在工作中应付各种复杂情况，管路中还配有一冷却水管路，进、出水管中各配一可调广式不锈钢球阀9.消防炮1)型号：PL48型消防炮2)流量：40L/s3)压力：1.0MPa4)射程：水≥60m泡沫≥55m10.取力器1)形式：夹心式（全功率取力）2)操纵：电磁阀控制3)指示灯：驾驶室装有一取力器工作指示灯4)冷却方式：强制性可调试水冷5)润滑方式：飞溅式油润滑11.器材箱及泵房1)材质：骨架为优质钢材制成；内部装饰及底板为3mm铝合金花纹铝板（阳极氧化处理）。

技术规格书斯太尔王150型泡沫消防车明光市浩淼消防科技发展有限公司一、整车结构及技术参数1、底盘型号：ZZ1256M4346F型货车底盘（斯太尔王底盘）厂家：中国重型汽车集团（济南）公司驱动型式：6×4轴距：4325mm+1350mm2、发动机型号：WD615.87；功率：213kW（2200r/min）扭矩：1160N·m（1300-1600r/min）3、车辆满载总质量：30000kg4、最高车速：90km/h5、外型尺寸：（长×宽×高）9910mm×2500mm×3500mm6、驾驶室及乘员室结构：四开门整体平头双排驾驶室，全钢框架焊接结构，液压翻转机构。

后排座位后有6.8L空气呼吸器固定架4具。

座位设置：前排2人，后排4人。

设备：除原车设备外，加装有100W警报器、回转警灯开关、取力器控制开关及指示灯。

7、消防泵水泵：CB10/60消防泵流量：60L/s压力：1.0MPa1分钟真空度下降值：≤2.6kPa最大真空度：≥85kPa引水时间：≤50s（吸深7m时）最大吸深：≥7m安装形式：后置式8、管路系统内进水管路：1个Φ150mm的后进水，由罐体进入消防泵，装1只Φ150mm手动蝶阀，连接液罐与水泵。

外进水管路：泵后侧有1个外进水口，其管径Φ150mm，接外吸管，管牙接口，（闷盖密封）；泵后侧引水，吸水管Φ150×2m(4根) 。

出水管路：※水泵后侧有4个Φ80mm球阀控制的出水口（闷盖密封）；※1个Φ100mm的炮管路，采用Φ100mm挠性接头，并用Φ80mm球阀控制。

注水管路：※ 1个Φ65mm的内注水管路，可通过水泵直接向罐内注水；※在车身两侧各有2个Φ65mm的外注水接口；放余水管路：为保护水泵及各球阀，在球阀最低处加装放余水阀。

9、比例混合器型号：PH48操纵：手动调节混合比：6%10、消防炮型号：PL48型泡沫/水两用消防炮压力：0.8～1.0MPa流量：48L/s射程：水≥60m 泡沫≥55m回转角度：水平360°仰角：80°俯角：-15°11、液罐（外露式）装载量：水13000kg 泡沫2000kg材质：泡沫罐部分为不锈钢板，水罐部分为优质钢板。

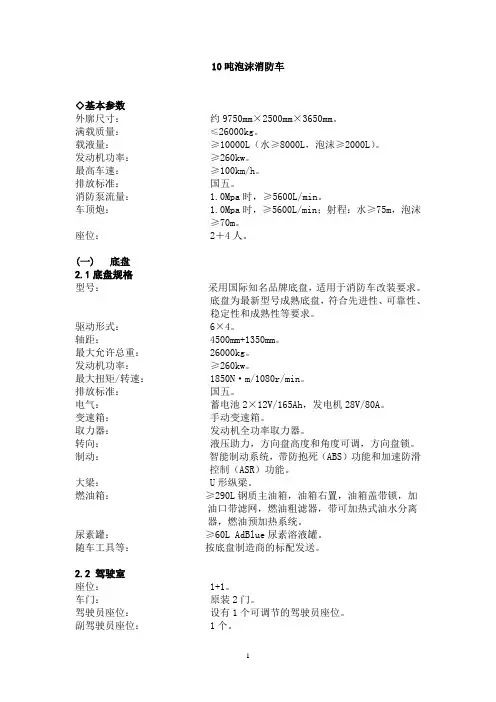

10吨泡沫消防车◇基本参数外廓尺寸：约9750mm×2500mm×3650mm。

满载质量：≤26000kg。

载液量：≥10000L（水≥8000L，泡沫≥2000L）。

发动机功率：≥260kw。

最高车速：≥100km/h。

排放标准：国五。

消防泵流量： 1.0Mpa时，≥5600L/min。

车顶炮： 1.0Mpa时，≥5600L/min；射程：水≥75m，泡沫≥70m。

座位：2＋4人。

(一)底盘2.1底盘规格型号：采用国际知名品牌底盘，适用于消防车改装要求。

底盘为最新型号成熟底盘，符合先进性、可靠性、稳定性和成熟性等要求。

驱动形式： 6×4。

轴距： 4500mm+1350mm。

最大允许总重： 26000kg。

发动机功率：≥260kw。

最大扭矩/转速： 1850N·m/1080r/min。

排放标准：国五。

电气：蓄电池2×12V/165Ah，发电机28V/80A。

变速箱：手动变速箱。

取力器：发动机全功率取力器。

转向：液压助力，方向盘高度和角度可调，方向盘锁。

制动：智能制动系统，带防抱死（ABS）功能和加速防滑控制（ASR）功能。

大梁： U形纵梁。

燃油箱：≥290L钢质主油箱，油箱右置，油箱盖带锁，加油口带滤网，燃油粗滤器，带可加热式油水分离器，燃油预加热系统。

尿素罐：≥60L AdBlue尿素溶液罐。

随车工具等：按底盘制造商的标配发送。

2.2 驾驶室座位： 1+1。

车门：原装2门。

驾驶员座位：设有1个可调节的驾驶员座位。

副驾驶员座位：1个。

内部配置: 设有驾驶员气悬可调式座椅，副驾驶员可折叠式座椅，驾驶侧和副驾驶侧电动门窗，上车踏板照明灯，CD收音机，暖风/通风系统，空调系统，粉尘过滤器。

外部配置: 四点悬挂,设有驾驶室液压翻转装置，钢制天窗，中控门锁，电动调节可加热后视镜，驾驶员侧可加热广角后视镜，副驾驶员前侧广角后视镜，副驾驶侧下视镜，前望地镜。

2.3 乘员室设计： 2门，乘员室通过弹性连接等结构与原底盘驾驶室软接合为一体，并与后部上装厢体在结构上形成一个整体，保证上装刚度、强度好。

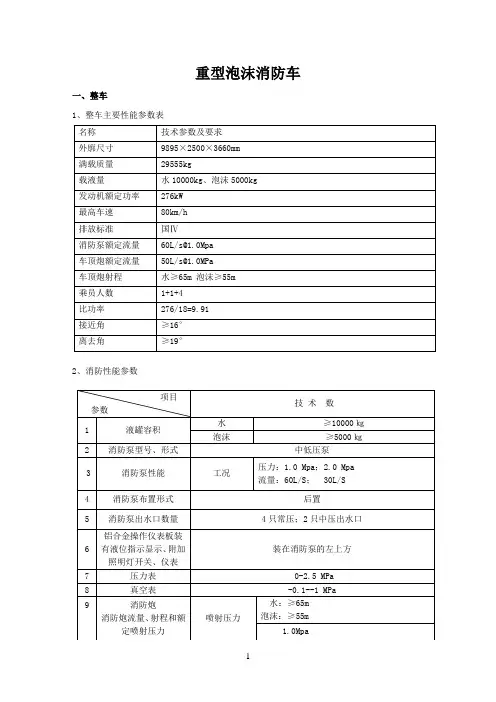

重型泡沫消防车一、整车1、整车主要性能参数表名称技术参数及要求外廓尺寸9895×2500×3660mm满载质量29555kg载液量水10000kg、泡沫5000kg发动机额定功率276kW最高车速80km/h排放标准国Ⅳ消防泵额定流量60L/s@1.0Mpa车顶炮额定流量50L/s@1.0MPa车顶炮射程水≥65m 泡沫≥55m乘员人数1+1+4比功率276/18=9.91接近角≥16°离去角≥19°2、消防性能参数项目参数技术数1 液罐容积水≥10000㎏泡沫≥5000㎏2 消防泵型号、形式中低压泵3 消防泵性能工况压力：1.0 Mpa；2.0 Mpa 流量：60L/S； 30L/S4 消防泵布置形式后置5 消防泵出水口数量4只常压；2只中压出水口6铝合金操作仪表板装有液位指示显示、附加照明灯开关、仪表装在消防泵的左上方7 压力表 0-2.5 MPa8 真空表-0.1--1 MPa9 消防炮消防炮流量、射程和额定喷射压力喷射压力水：≥65m泡沫：≥55m1.0Mpa二、底盘1、底盘主要参数：俯、仰角仰角：≥75°俯角：≥-15°回转角360°10 泡沫比例混合器形式手动混合比例 3%、6%11 取力器型号、形式全功率夹心、气动式项目参数技术参数备注1 发动机功率276kW2 发动机型号、形式直列六缸柴油3 轴距4600+1350mm4 驱动形式6×45 制动形式蹄片6 转向形式方向盘液压助力7 底盘厂牌或型号8 排放标准9726ml/kWGB3847-2005 GB17691-2005国Ⅳ、9 最高车速80km/h10 变速箱九挡变速箱11 接近/离去角16/2312 最大装载质量≤24770㎏13 最大满载总质量≤34000㎏14 载荷质量8000/26000（并装双桥）15 外形尺寸长×宽×高（mm）≤9895 ×2500×3660底盘尺寸16 驾驶室、乘员室内设施结构型式：平头全金属上翻式、手动液压翻转；布局：全钢框架焊接结构，乘员室前部与驾驶室连通，双排四开门；设置：驾驶室乘员2+4人；设备：除原车设备外，，驾驶室内加装有取力器控制开关及指2、驾乘室 结 构平头、四门、双排座司乘人员数 1+1+4 空呼器靠背 4具空气呼吸器装置 驾驶员位置左置设 备原车配备：高舒适空气弹簧司机座椅，前排单人可调副司机座椅，后排四人座椅，多处储物空间，自动温控环保空调系统，收音机+USB加装：后排空呼器靠背；前部电源及警灯警报器开关、取力器开关等。
