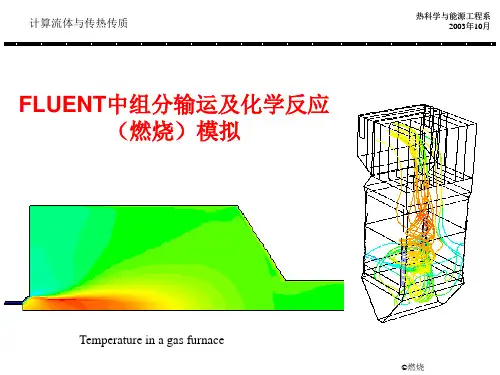

第六章，FLUENT中的燃烧模拟6.1 燃烧模拟的重要性●面向实际装置（如锅炉、内燃机、火箭发动机、火灾等）●面向实际现象（如点火、熄火、燃烧污染物生成等）6.2 FLUENT燃烧模拟方法概要●FLUENT可以模拟宽广范围内的燃烧（反应流）问题。
然而，需要注意的是：你必须保证你所使用的物理模型要适合你所研究的问题。
FLUENT在燃烧模拟中的应用可如下图所示：●气相燃烧模型一般的有限速率形式（Magnussen 模型）守恒标量的PDF模型（单或二组分混合物分数）层流火焰面模型（Laminar flamelet model）Zimont 模型●离散相模型煤燃烧与喷雾燃烧●热辐射模型DTRM, P-1, Rosseland 和Discrete Ordinates模型●污染物模型NO x 模型，烟（Soot）模型6.3 气相燃烧模型6.3.1 燃烧的化学动力学模拟实际中的燃烧过程是湍流和化学反应相互作用的结果，燃烧的化学反应速率是强非线性和强刚性的。
通常的化学反应机理包含了几十种组分和几百个基元反应，而且这些组分之间的反应时间尺度相差很大（10－9～102秒），因此在实际问题的求解过程中计算量和存储量极大，目前应用尚不现实。
在FLUENT 中，针对不同的燃烧现象，采用了不同的化学动力学处理手段，以减少计算成本，如下：● 有限速率燃烧模型——>预混、部分预混和扩散燃烧● 混合物分数方法（平衡化学的PDF 模型和非平衡化学的层流火焰面模型）——>扩散燃烧● 反应进度方法（Zimont 模型）——>预混燃烧● 混合物分数和反应进度方法的结合——>部分预混燃烧6.3.2一般的有限速率模型● 化学反应过程一般采用总包机理（即简化化学反应，如单步反应）进行描述 ● 求解组分的输运方程，得到每种组分的时均质量分数值，如下：6－1其中组分j 的反应源项为所有K 个反应中，组分j 的净生成速率：6－2 式中，反应k 中的组分j 的反应速率可按照Arrhenius 公式、混合（mixing ）速率或 “eddy breakup” 速率的方法求解。
6.1燃烧模拟的重要性面向实际装置（如锅炉、内燃机、火箭发动机、火灾等） 面向实际现象（如点火、熄火、燃烧污染物生成等）6.2 FLUENT 燃烧模拟方法概要FLUENT 可以模拟宽广范围内的燃烧（反应流）问题。
保证你所使用的物理模型要适合你所研究的问题 下图所示：气相燃烧模型一般的有限速率形式（Mag nu ssen 模型） 守恒标量的PDF 模型（单或二组分混合物分数） 层流火焰面模型（Laminar flamelet model ）Zimont 模型离散相模型 煤燃烧与喷雾燃烧 热辐射模型DTRM, P-1, Rosseland 和 Discrete Ordinates 模型污染物模型NOx 模型，烟（Soot ）模型第六章，FLUENT中的燃烧模拟然而，需要注意的是：你必须FLUENT 在燃烧模拟中的应用可如6.3气相燃烧模型 6.3.1燃烧的化学动力学模拟实际中的燃烧过程是湍流和化学反应相互作用的结果，燃烧的化学反应速率是强非线性和强刚性的。
通常的化学反应机理包含了几十种组分和几百个基元反应， 而且这些组分之间的反应时间尺度相差很大 （10— 9〜102秒），因此在实际问题的求解过程中计算量和存储量极大，目前应用尚不现实。
在FLUENT 中，针对不同的燃烧现象，采用了不同的化学动力学处理手段，以减少计 算成本，如下： 有限速率燃烧模型一一 > 预混、部分预混和扩散燃烧 混合物分数方法（平衡化学的 PDF 模型和非平衡化学的层流火焰面模型）烧反应进度方法（Zimont 模型）一一 >预混燃烧 混合物分数和反应进度方法的结合一一>部分预混燃烧6.3.2 一般的有限速率模型化学反应过程一般采用总包机理（即简化化学反应，如单步反应）进行描述 求解组分的输运方程，得到每种组分的时均质量分数值，如下：鲁的）+ ▽■阿）=-v-Ji+fli+Si其中组分j 的反应源项为所有 K 个反应中，组分j 的净生成速率:R jR jkk6式中，反应k 中的组分j 的反应速率可按照 Arrhenius 公式、混合（mixing ）速率或 breakup ”速率的方法求解。
ffluent燃烧（预混、非预混）12.2.1通用有限速度模型该方法基于组分质量分数的输运方程解，采用你所定义的化学反应机制，对化学反应进行模拟。
反应速度在这种方法中是以源项的形式出现在组分输运方程中的，计算反应速度有几种方法：从Arrhenius 速度表达式计算，从Magnussen 和Hjertager [149]的漩涡耗散模型计算或者从EDC模型[148]计算。
这些模型的应用范围是非常广泛的，其中包括预混和，部分预混和和非预混和燃烧，详细内容请参阅第13章。
12.2.2 非预混和燃烧模型在这种方法中，并不是解每一个组分输运方程，而是解一个或两个守恒标量（混和分数）的输运方程，然后从预测的混合分数分布推导出每一个组分的浓度。
该方法主要用于模拟湍流扩散火焰。
对于有限速度公式来说，这种方法有很多优点。
在守恒标量方法中，通过概率密度函数或者PDF来考虑湍流的影响。
反映机理并不是由我们来确定的，而是使用flame sheet（mixed-is-burned）方法或者化学平衡计算来处理反应系统。
具体请参阅第十四章。
层流flamelet模型是非预混和燃烧模型的扩展，它考虑到了从化学平衡状态形成的空气动力学的应力诱导分离，具体请参阅14.4节。
12.2.3 预混和燃烧模型这一方法主要用于完全预混合的燃烧系统。
在这些问题中，完全的混合反应物和燃烧产物被火焰前缘分开。
我们解出反应发展变量来预测前缘的位置。
湍流的影响是通过考虑湍流火焰速度来计算得出的。
具体请参阅第15章。
12.2.4部分预混和燃烧模型顾名思义，部分预混和燃烧模型就是用于描述非预混和燃烧和完全预混和燃烧结合的系统。
在这种方法中，我们解出混合分数方程和反应发展变量来分别确定组分浓度和火焰前缘位置。
具体请参阅第十六章。
12.3 反应模型的选择解决包括组分输运和反应流动的任何问题，首先都要确定什么模型合适。
模型选取的大致方针如下：通用有限速度模型主要用于：化学组分混合、输运和反应的问题；壁面或者粒子表面反应的问题（如化学蒸气沉积）。
燃烧器内甲烷和空气的燃烧问题描述这个问题在图1中以图解的形式表示出来。
此几何体包括一个简化的向燃烧腔加料的燃料喷嘴，由于几何结构对称可以仅做出燃烧室几何体的1/4模型。
喷嘴包括两个同心管，其直径分别是4个单位和10个单位，燃烧室的边缘与喷嘴下的壁面融合在一起。
图1：问题图示本题涉及到：一、利用GAMBIT建立燃烧器计算模型（1）在GAMBIT中画出燃烧器的图形；（2）对各条边定义网格节点的分布；（3）在面内创建网格；（4）定义边界类型；（5）为FLUENT5/6输出网格文件。
二、利用FLUENT-3D求解器进行求解（1）读入网格文件；（2）确定长度单位：mm；（3）确定流体材料及其物理属性；（4）确定边界类型；（5）计算初始化并设置监视器；（6）使用非耦合、隐式求解器求解；（7）利用图形显示方法观察流场、压力场与温度场。
一、利用GAMBIT建立计算模型启动GAMBIT。
第一步：选择一个解算器选择用于进行CFD计算的求解器。
操作：Solver -> FLUENT5/6第二步：生成两个圆柱体1、生成一个柱体以形成燃烧室操作：GEOMETR->VOLUME -> CREATE VOLUME R打开Create Real Cylinder窗口，如图2所示图2：生成圆柱对话框a)在柱体的Height中键入值1.2。
b)在柱体的Radius 1中键入值0.4。
Radius 2的文本键入框可留为空白，GAMBIT将默认设定为Radius1值相等。
c)选择Positive Z（默认）作为Axis Location。
d)点击Apply按钮。
2、按照上述步骤以生成一个Height =2，Radius 1 =1并以positive z为轴的柱体。
3、点击在Global Control工具栏左上部的FIT TO WINDOW命令按钮，去观察柱体的生成。
这两个柱体在图3中示出，按住鼠标左键并拖动它以观察视图的旋转。
