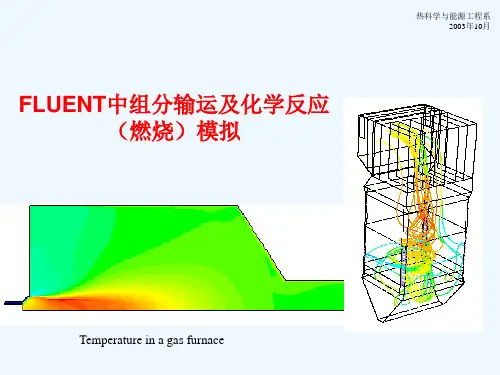

第六章,FLUENT中的燃烧模拟

第六章，FLUENT中的燃烧模拟6.1 燃烧模拟的重要性●面向实际装置（如锅炉、内燃机、火箭发动机、火灾等）●面向实际现象（如点火、熄火、燃烧污染物生成等）6.2 FLUENT燃烧模拟方法概要●FLUENT可以模拟宽广范围内的燃烧（反应流）问题。

然而，需要注意的是：你必须保证你所使用的物理模型要适合你所研究的问题。

FLUENT在燃烧模拟中的应用可如下图所示：●气相燃烧模型一般的有限速率形式（Magnussen 模型）守恒标量的PDF模型（单或二组分混合物分数）层流火焰面模型（Laminar flamelet model）Zimont 模型●离散相模型煤燃烧与喷雾燃烧●热辐射模型DTRM, P-1, Rosseland 和Discrete Ordinates模型●污染物模型NO x 模型，烟（Soot）模型6.3 气相燃烧模型6.3.1 燃烧的化学动力学模拟实际中的燃烧过程是湍流和化学反应相互作用的结果，燃烧的化学反应速率是强非线性和强刚性的。

通常的化学反应机理包含了几十种组分和几百个基元反应，而且这些组分之间的反应时间尺度相差很大（10－9～102秒），因此在实际问题的求解过程中计算量和存储量极大，目前应用尚不现实。

在FLUENT 中，针对不同的燃烧现象，采用了不同的化学动力学处理手段，以减少计算成本，如下：● 有限速率燃烧模型——>预混、部分预混和扩散燃烧● 混合物分数方法（平衡化学的PDF 模型和非平衡化学的层流火焰面模型）——>扩散燃烧● 反应进度方法（Zimont 模型）——>预混燃烧● 混合物分数和反应进度方法的结合——>部分预混燃烧6.3.2一般的有限速率模型● 化学反应过程一般采用总包机理（即简化化学反应，如单步反应）进行描述 ● 求解组分的输运方程，得到每种组分的时均质量分数值，如下：6－1其中组分j 的反应源项为所有K 个反应中，组分j 的净生成速率：6－2 式中，反应k 中的组分j 的反应速率可按照Arrhenius 公式、混合（mixing ）速率或 “eddy breakup” 速率的方法求解。

Fluent软件的燃烧模型介绍（精）Fluent软件的燃烧模型介绍Fluent软件中包含多种燃烧模型、辐射模型及与燃烧相关的湍流模型,适⽤于各种复杂情况下的燃烧问题,包括固体⽕箭发动机和液体⽕箭发动机中的燃烧过程、燃⽓轮机中的燃烧室、民⽤锅炉、⼯业熔炉及加热器等。

燃烧模型是FLUENT软件优于其它CFD软件的最主要的特征之⼀。

下⾯对Fluent软件的燃烧模型作⼀简单介绍:⼀、⽓相燃烧模型·有限速率模型这种模型求解反应物和⽣成物输运组分⽅程,并由⽤户来定义化学反应机理。

反应率作为源项在组分输运⽅程中通过阿累纽斯⽅程或涡耗散模型。

有限速率模型适⽤于预混燃烧、局部预混燃烧和⾮预混燃烧。

应⽤领域:该模型可以模拟⼤多数⽓相燃烧问题,在航空航天领域的燃烧计算中有⼴泛的应⽤。

PDF模型该模型不求解单个组分输运⽅程,但求解混合组分分布的输运⽅程。

各组分浓度由混合组分分布求得。

PDF模型尤其适合于湍流扩散⽕焰的模拟和类似的反应过程。

在该模型中,⽤概率密度函数PDF来考虑湍流效应。

该模型不要求⽤户显式地定义反应机理,⽽是通过⽕焰⾯⽅法(即混即燃模型或化学平衡计算来处理,因此⽐有限速率模型有更多的优势。

应⽤领域:该模型应⽤于⾮预混燃烧(湍流扩散⽕焰,可以⽤来计算航空发动机的环形燃烧室中的燃烧问题及液体/固体⽕箭发动机中的复杂燃烧问题。

⾮平衡反应模型层流⽕焰模型是混合组分/PDF模型的进⼀步发展,从⽽⽤来模拟⾮平衡⽕焰燃烧。

在模拟富油⼀侧的⽕焰时,典型的平衡⽕焰假设失效。

该模型可以模拟形成Nox的中间产物。

应⽤领域:该模型可以模拟⽕箭发动机的燃烧问题和RAMJET及SCRAMJET 的燃烧问题。

预混燃烧模型该模型专⽤于燃烧系统或纯预混的反应系统。

在此类问题中,充分混合的反应物和反应产物被⽕焰⾯隔开。

通过求解反应过程变量来预测⽕焰⾯的位置。

湍流效应可以通过层流和湍流⽕焰速度的关系来考虑。

应⽤领域:该模型可以⽤来模拟飞机加⼒燃烧室中的复杂流场模拟、⽓轮机、天然⽓燃炉等。

第六章，FLUENT中的燃烧模拟6.1 燃烧模拟的重要性●面向实际装置（如锅炉、内燃机、火箭发动机、火灾等）●面向实际现象（如点火、熄火、燃烧污染物生成等）6.2 FLUENT燃烧模拟方法概要●FLUENT可以模拟宽广范围内的燃烧（反应流）问题。

然而，需要注意的是：你必须保证你所使用的物理模型要适合你所研究的问题。

FLUENT在燃烧模拟中的应用可如下图所示：●气相燃烧模型一般的有限速率形式（Magnussen 模型）守恒标量的PDF模型（单或二组分混合物分数）层流火焰面模型（Laminar flamelet model）Zimont 模型●离散相模型煤燃烧与喷雾燃烧●热辐射模型DTRM, P-1, Rosseland 和Discrete Ordinates模型●污染物模型NO x 模型，烟（Soot）模型6.3 气相燃烧模型6.3.1 燃烧的化学动力学模拟实际中的燃烧过程是湍流和化学反应相互作用的结果，燃烧的化学反应速率是强非线性和强刚性的。

通常的化学反应机理包含了几十种组分和几百个基元反应，而且这些组分之间的反应时间尺度相差很大（10－9～102秒），因此在实际问题的求解过程中计算量和存储量极大，目前应用尚不现实。

在FLUENT 中，针对不同的燃烧现象，采用了不同的化学动力学处理手段，以减少计算成本，如下：● 有限速率燃烧模型——>预混、部分预混和扩散燃烧● 混合物分数方法（平衡化学的PDF 模型和非平衡化学的层流火焰面模型）——>扩散燃烧● 反应进度方法（Zimont 模型）——>预混燃烧● 混合物分数和反应进度方法的结合——>部分预混燃烧6.3.2一般的有限速率模型● 化学反应过程一般采用总包机理（即简化化学反应，如单步反应）进行描述 ● 求解组分的输运方程，得到每种组分的时均质量分数值，如下：6－1其中组分j 的反应源项为所有K 个反应中，组分j 的净生成速率：6－2 式中，反应k 中的组分j 的反应速率可按照Arrhenius 公式、混合（mixing ）速率或 “eddy breakup” 速率的方法求解。

计算流体力学作业FLUENT 模拟燃烧问题描述：长为2m、直径为的圆筒形燃烧器结构如图1所示，燃烧筒壁上嵌有三块厚为 m，高 m的薄板，以利于甲烷与空气的混合。

燃烧火焰为湍流扩散火焰。

在燃烧器中心有一个直径为 m、长为 m、壁厚为 m的小喷嘴，甲烷以60 m/s的速度从小喷嘴注入燃烧器。

空气从喷嘴周围以 m/s的速度进入燃烧器。

总当量比大约是(甲烷含量超过空气约28%)，甲烷气体在燃烧器中高速流动，并与低速流动的空气混合，基于甲烷喷嘴直径的雷诺数约为×103。

假定燃料完全燃烧并转换为:CH4+2O2→CO2+2H2O反应过程是通过化学计量系数、形成焓和控制化学反应率的相应参数来定义的。

利用FLUENT的finite-rate化学反应模型对一个圆筒形燃烧器内的甲烷和空气的混合物的流动和燃烧过程进行研究。

1、建立物理模型，选择材料属性，定义带化学组分混合与反应的湍流流动边界条件2、使用非耦合求解器求解燃烧问题3、对燃烧组分的比热分别为常量和变量的情况进行计算，并比较其结果4、利用分布云图检查反应流的计算结果5、预测热力型和快速型的NO X含量6、使用场函数计算器进行NO含量计算一、利用GAMBIT建立计算模型第1步启动GAMBIT，建立基本结构分析：圆筒燃烧器是一个轴对称的结构，可简化为二维流动，故只要建立轴对称面上的二维结构就可以了，几何结构如图2所示。

(1)建立新文件夹在F盘根目录下建立一个名为combustion的文件夹。

(2)启动GAMBIT(3)创建对称轴①创建两端点。

A(0,0,0)，B(2,0,0)②将两端点连成线(4)创建小喷嘴及空气进口边界①创建C、D、E、F、G点②连接AC、CD、DE、DF、FG。

(5)创建燃烧筒壁面、隔板和出口①创建H、I、J、K、L、M、N点（y轴为，z轴为0）。

②将H、I、J、K、L、M、N向Y轴负方向复制，距离为板高度。

③连接GH、HO、OP、PI、IJ、JQ、QR、RK、KL、LS、ST、TM、MN、NB。

FLUENT软件的燃烧模型介绍Fluent软件中包含多种燃烧模型、辐射模型及与燃烧相关的湍流模型，适用于各种复杂情况下的燃烧问题，包括固体火箭发动机和液体火箭发动机中的燃烧过程、燃气轮机中的燃烧室、民用锅炉、工业熔炉及加热器等。

燃烧模型是FLUENT软件优于其它CFD软件的最主要的特征之一。

下面对Fluent软件的燃烧模型作一简单介绍：一、气相燃烧模型·有限速率模型这种模型求解反应物和生成物输运组分方程，并由用户来定义化学反应机理。

反应率作为源项在组分输运方程中通过阿累纽斯方程或涡耗散模型。

有限速率模型适用于预混燃烧、局部预混燃烧和非预混燃烧。

应用领域：该模型可以模拟大多数气相燃烧问题，在航空航天领域的燃烧计算中有广泛的应用。

∙PDF模型该模型不求解单个组分输运方程，但求解混合组分分布的输运方程。

各组分浓度由混合组分分布求得。

PDF模型尤其适合于湍流扩散火焰的模拟和类似的反应过程。

在该模型中，用概率密度函数PDF来考虑湍流效应。

该模型不要求用户显式地定义反应机理，而是通过火焰面方法(即混即燃模型)或化学平衡计算来处理，因此比有限速率模型有更多的优势。

应用领域：该模型应用于非预混燃烧（湍流扩散火焰），可以用来计算航空发动机的环形燃烧室中的燃烧问题及液体/固体火箭发动机中的复杂燃烧问题。

∙非平衡反应模型层流火焰模型是混合组分/PDF模型的进一步发展，从而用来模拟非平衡火焰燃烧。

在模拟富油一侧的火焰时，典型的平衡火焰假设失效。

该模型可以模拟形成Nox的中间产物。

应用领域：该模型可以模拟火箭发动机的燃烧问题和RAMJET及SCRAMJET的燃烧问题。

∙预混燃烧模型该模型专用于燃烧系统或纯预混的反应系统。

在此类问题中，充分混合的反应物和反应产物被火焰面隔开。

通过求解反应过程变量来预测火焰面的位置。

湍流效应可以通过层流和湍流火焰速度的关系来考虑。

应用领域：该模型可以用来模拟飞机加力燃烧室中的复杂流场模拟、气轮机、天然气燃炉等。

FLUENT中燃烧模拟计算的步骤和原则6.7 FLUENT中燃烧模拟计算的步骤和原则, Start in 2D or 3D(1) 确定物理模型的应用范围，(2) 划分计算网格(必要时应根据初步计算结果调整网格疏密)，(3) 确定求解量和计算收敛判据。

, Boundary conditions(4) 燃烧问题通常对进口边界条件十分敏感，利用已知的(或合理的)速度和标量分布作为边界条件是必要的，(5) 壁面传热对于整个计算也是很重要的，若已知，应指定壁面温度，而非指定边界条件中的内部对流、辐射等。

, Initial conditions(6) 尽管稳态问题的解不依赖于初始条件，但很差的初始条件会导致问题不能收敛(由于输运方程的数量和非线性)，(7) 对一些燃烧问题，可先求解冷态问题，以此为初始条件求气相燃烧问题，再求解离散相问题，再求解有辐射的问题，(8) 对强旋流，应逐渐增加其涡旋度。

, Underrelaxation Factors(9) 松弛的效果是针对高度非线性问题的，, Decrease the diverging residual URF in increments of 0.1, 使用混合物分数PDF模型时应松弛密度(0.5), 对高浮力流应松弛速度, 对高速流动应松弛压力(10) 一旦获得稳定解，应尝试增加所有量的松弛因子以尽可能地接近默认值。

, Discretization(11) 首先以一阶精度的方法离散控制方程，收敛后再以二阶精度离散以提高计算结果的精度，(12) 对三角形或四边形网格，二阶离散是尤为必要的。

, Discrete Phase Model为增强计算的稳定性，应(13) Increase number of stochastic tracks (or use particle cloud model)(14) Decrease DPM URF and increase number of gas phase iterations per DPM, Magnussen model(15) 为有限速率/涡耗散方法(Arrhenius/Magnussen) 的默认方法，, 对非预混(扩散)火焰，应关闭有限速率方法选项, 预混火焰需要Arrhenius项，因此反应物早期不燃烧(16) 可能需要高温初始化/补丁(initialization/patch)，(17) 使用依赖于温度的等压比热C以减少高温时的不合理性。

Fluent软件的燃烧模型介绍Fluent软件中包含多种燃烧模型、辐射模型及与燃烧相关的湍流模型,适用于各种复杂情况下的燃烧问题,包括固体火箭发动机和液体火箭发动机中的燃烧过程、燃气轮机中的燃烧室、民用锅炉、工业熔炉及加热器等。

燃烧模型是FLUENT软件优于其它CFD软件的最主要的特征之一。

下面对Fluent软件的燃烧模型作一简单介绍:一、气相燃烧模型·有限速率模型这种模型求解反应物和生成物输运组分方程,并由用户来定义化学反应机理。

反应率作为源项在组分输运方程中通过阿累纽斯方程或涡耗散模型。

有限速率模型适用于预混燃烧、局部预混燃烧和非预混燃烧。

应用领域:该模型可以模拟大多数气相燃烧问题,在航空航天领域的燃烧计算中有广泛的应用。

PDF模型该模型不求解单个组分输运方程,但求解混合组分分布的输运方程。

各组分浓度由混合组分分布求得。

PDF模型尤其适合于湍流扩散火焰的模拟和类似的反应过程。

在该模型中,用概率密度函数PDF来考虑湍流效应。

该模型不要求用户显式地定义反应机理,而是通过火焰面方法(即混即燃模型或化学平衡计算来处理,因此比有限速率模型有更多的优势。

应用领域:该模型应用于非预混燃烧(湍流扩散火焰,可以用来计算航空发动机的环形燃烧室中的燃烧问题及液体/固体火箭发动机中的复杂燃烧问题。

非平衡反应模型层流火焰模型是混合组分/PDF模型的进一步发展,从而用来模拟非平衡火焰燃烧。

在模拟富油一侧的火焰时,典型的平衡火焰假设失效。

该模型可以模拟形成Nox的中间产物。

应用领域:该模型可以模拟火箭发动机的燃烧问题和RAMJET及SCRAMJET 的燃烧问题。

预混燃烧模型该模型专用于燃烧系统或纯预混的反应系统。

在此类问题中,充分混合的反应物和反应产物被火焰面隔开。

通过求解反应过程变量来预测火焰面的位置。

湍流效应可以通过层流和湍流火焰速度的关系来考虑。

应用领域:该模型可以用来模拟飞机加力燃烧室中的复杂流场模拟、气轮机、天然气燃炉等。

第六章，FLUENT中的燃烧模拟6.1 燃烧模拟的重要性●面向实际装置（如锅炉、内燃机、火箭发动机、火灾等）●面向实际现象（如点火、熄火、燃烧污染物生成等）6.2 FLUENT燃烧模拟方法概要●FLUENT可以模拟宽广范围内的燃烧（反应流）问题。

然而，需要注意的是：你必须保证你所使用的物理模型要适合你所研究的问题。

FLUENT在燃烧模拟中的应用可如下图所示：●气相燃烧模型一般的有限速率形式（Magnussen 模型）守恒标量的PDF模型（单或二组分混合物分数）层流火焰面模型（Laminar flamelet model）Zimont 模型●离散相模型煤燃烧与喷雾燃烧●热辐射模型DTRM, P-1, Rosseland 和Discrete Ordinates模型●污染物模型NO x 模型，烟（Soot）模型6.3 气相燃烧模型6.3.1 燃烧的化学动力学模拟实际中的燃烧过程是湍流和化学反应相互作用的结果，燃烧的化学反应速率是强非线性和强刚性的。

通常的化学反应机理包含了几十种组分和几百个基元反应，而且这些组分之间的反应时间尺度相差很大（10－9～102秒），因此在实际问题的求解过程中计算量和存储量极大，目前应用尚不现实。

在FLUENT 中，针对不同的燃烧现象，采用了不同的化学动力学处理手段，以减少计算成本，如下：● 有限速率燃烧模型——>预混、部分预混和扩散燃烧● 混合物分数方法（平衡化学的PDF 模型和非平衡化学的层流火焰面模型）——>扩散燃烧● 反应进度方法（Zimont 模型）——>预混燃烧● 混合物分数和反应进度方法的结合——>部分预混燃烧6.3.2一般的有限速率模型● 化学反应过程一般采用总包机理（即简化化学反应，如单步反应）进行描述 ● 求解组分的输运方程，得到每种组分的时均质量分数值，如下：6－1其中组分j 的反应源项为所有K 个反应中，组分j 的净生成速率：6－2 式中，反应k 中的组分j 的反应速率可按照Arrhenius 公式、混合（mixing ）速率或 “eddy breakup” 速率的方法求解。

fluent燃烧案例
一个典型的fluent燃烧案例可以是用于模拟内燃机燃烧过程。

内燃机通过燃烧混合气体（通常是汽油或柴油）来产生动力。

利用FLUENT软件，可以模拟燃烧室内燃烧过程的流动和热
学性质，以及燃烧产物的生成和分布。

在该案例中，首先需要建立内燃机的几何模型。

这可以通过CAD软件绘制出引擎的各个部分，包括气缸、活塞、阀门等。

然后，将模型导入FLUENT中，并设置适当的边界条件和初
始条件。

接下来，需要定义燃烧模型。

根据燃料的类型和燃烧室的设计，可以选择适当的燃烧模型，如预混合燃烧模型、不完全燃烧模型等。

还需要输入燃料的物理性质参数，如燃烧温度、燃烧速率等。

然后，设置求解器和数值方法。

FLUENT提供了多种求解器
和数值方法，用于求解Navier-Stokes方程、能量守恒方程、
物质守恒方程等。

根据具体情况，选择合适的求解器和数值方法。

最后，进行模拟计算并进行后处理。

通过求解器和数值方法，可以得到燃烧室内流场、温度场和燃烧产物分布。

利用后处理工具，可以对这些结果进行可视化、统计和分析，以评估燃烧过程的效率和性能。

总之，上述案例展示了利用FLUENT进行内燃机燃烧过程模
拟的一般流程。

通过模拟和分析，可以优化燃烧室的设计，并预测燃烧产物的生成和分布，从而提高内燃机的燃烧效率和排放性能。

第六章，FLUENT中的燃烧模拟6.1 燃烧模拟的重要性●面向实际装置（如锅炉、内燃机、火箭发动机、火灾等）●面向实际现象（如点火、熄火、燃烧污染物生成等）6.2 FLUENT燃烧模拟方法概要●FLUENT可以模拟宽广范围内的燃烧（反应流）问题。

然而，需要注意的是：你必须保证你所使用的物理模型要适合你所研究的问题。

FLUENT在燃烧模拟中的应用可如下图所示：●气相燃烧模型一般的有限速率形式（Magnussen 模型）守恒标量的PDF模型（单或二组分混合物分数）层流火焰面模型（Laminar flamelet model）Zimont 模型●离散相模型煤燃烧与喷雾燃烧●热辐射模型DTRM, P-1, Rosseland 和Discrete Ordinates模型●污染物模型NO x 模型，烟（Soot）模型6.3 气相燃烧模型6.3.1 燃烧的化学动力学模拟实际中的燃烧过程是湍流和化学反应相互作用的结果，燃烧的化学反应速率是强非线性和强刚性的。

通常的化学反应机理包含了几十种组分和几百个基元反应，而且这些组分之间的反应时间尺度相差很大（10－9～102秒），因此在实际问题的求解过程中计算量和存储量极大，目前应用尚不现实。

在FLUENT 中，针对不同的燃烧现象，采用了不同的化学动力学处理手段，以减少计算成本，如下：● 有限速率燃烧模型——>预混、部分预混和扩散燃烧● 混合物分数方法（平衡化学的PDF 模型和非平衡化学的层流火焰面模型）——>扩散燃烧● 反应进度方法（Zimont 模型）——>预混燃烧● 混合物分数和反应进度方法的结合——>部分预混燃烧6.3.2一般的有限速率模型● 化学反应过程一般采用总包机理（即简化化学反应，如单步反应）进行描述 ● 求解组分的输运方程，得到每种组分的时均质量分数值，如下：6－1其中组分j 的反应源项为所有K 个反应中，组分j 的净生成速率：6－2 式中，反应k 中的组分j 的反应速率可按照Arrhenius 公式、混合（mixing ）速率或 “eddy breakup” 速率的方法求解。
