笔记本设计实例--NB电脑外观标准

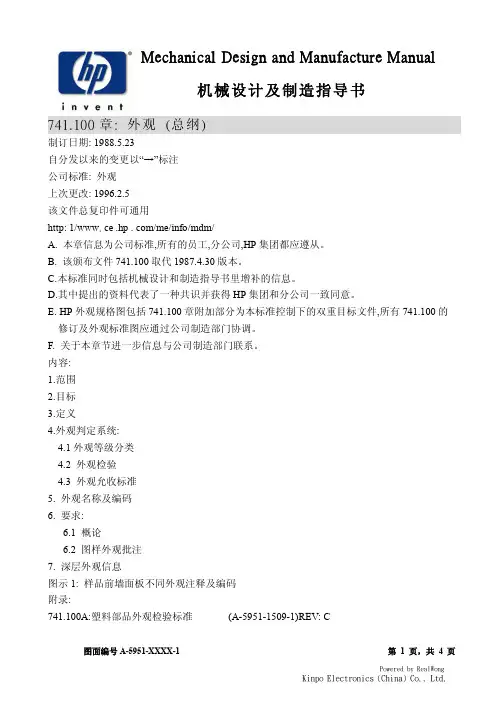

Mechanical Design and Manufacture Manual机械设计及制造指导书741.100章: 外观 (总纲) 制订日期: 1988.5.23自分发以来的变更以“→”标注公司标准: 外观上次更改: 1996.2.5该文件总复印件可通用http: 1/www . ce .hp . com/me/info/mdm/A. 本章信息为公司标准,所有的员工,分公司,HP 集团都应遵从。

B. 该颁布文件741.100取代1987.4.30版本。

C.本标准同时包括机械设计和制造指导书里增补的信息。

D.其中提出的资料代表了一种共识并获得HP 集团和分公司一致同意。

E. HP 外观规格图包括741.100章附加部分为本标准控制下的双重目标文件,所有741.100的 修订及外观标准图应通过公司制造部门协调。

F. 关于本章节进一步信息与公司制造部门联系。

内容:1.范围2.目标3.定义4.外观判定系统:4.1外观等级分类4.2 外观检验4.3 外观允收标准5. 外观名称及编码6. 要求:6.1 概论6.2 图样外观批注7. 深层外观信息图示1: 样品前墙面板不同外观注释及编码附录:741.100A:塑料部品外观检验标准(A-5951-1509-1)REV: C741.100B: 模具浇铸之部品外观检验标准(A-5951-1510-1)REV: B741.100C: 钣金外观检验标准(A-5951-1511-1)REV: B741.100D: 涂装部品外观检验标准(A-5951-1512-1)REV: B741.100E: 印刷资料外观检验标准(A-5951-1513-1)REV: C741.100F: 加工金属部品外观检验标准(A-5951-1514-1)REV: A741.100G: 前面板外观检验标准(A-5951-1515-1)REV: B741.100H: 标签外观检验标准(A-5951-2501-1)REV: A前言:本章节在公司标准方面提出了一个新概念,即“双重目标标准”,章节741.100附录规定了外观检验标准,附录同时也是转发标准给HP外部合约商的资格图,新标准的格式确认了这两者的应用。

在这些材质中，应用最广泛的是工程塑料类，一方面因为这一类材料造价成本相对比较低廉，可 以大范围广泛采用，另一方面由于这一材料各项属性较为均衡，能够适应不同需求的使 用。 镁/铝合金和钛合金相对就要高端一些，这两种合金材料比工程塑料更为坚实，导热效果 更好。但由于成本较高，所以只有部分强调产品稳定性的机型在采用。和工程塑料不同，合金可 以藉由调整金属元素的添加比例从而达到控制材料硬度、柔韧性、重量、等属性的目的。 碳 纤维这种材料通常不是单独存在于笔记本外壳中的，生产商将碳纤维或颗粒融入钛金属等之中， 以增加其柔韧度并减轻质量。当然，这种材质在成本上要更高，目前只有极少数的高端笔记本在 采用这种材质。 目前还有部分笔记本采用了一些比较特殊的材质外壳，比如皮革、竹子一类， 不过目前这些材料主要还局限于机体部分区域的美观之用，对于产品散热、坚固度得影响并不明 显。
强韧性是铝镁合金的 3-4倍，更薄，厚度 只有0.5mm,是镁合金 的一半
散热好 质量轻，强韧性是铝 镁合金的2倍， 柔韧度高
缺点
质量重 ，导热性能差，散热 不佳，含有致癌物质
成本较高 喷漆容易磨损
成交高，工艺复杂，
成本高 外观单调，着色难，

笔记本屏幕的表达能力主要看亮度、对比度、色彩饱和度。 屏幕亮度：当亮度较低时，画面中的色彩不够鲜艳。而当亮度过高 时，色彩表现虽然比较艳丽，但是会出现偏色。当然，过高的亮度 可以在设置里调低，但是如果屏幕本身亮度不够那就无能为力了。 屏幕对比度：对比度对画面的影响，主要体现在画面层次感上。如 果对比度不高，呈现的层次感就会不够，整体感觉不够亮丽。 屏幕色彩饱和度：色域范围的大小对画面的影响可以理解成色域越 广，画面可以展现的色彩越多，色彩越真实艳丽。
新 VAIO S系列(SD4)采用独特的“六棱贝边”设计，灵感源 自紧闭的贝壳，令人赏心悦目的同时让机身更显刚劲有力。 平整的机身设计方便放入包中或取出。 VAIO S 系列(SD4)拥有铝合金一体式键盘面板与掌托，彰显 高贵格调，独具尊贵魅力。 全新VAIO SD系列(SD4)具有多款魅力色彩 无论是内敛稳重的黑色，迷人柔美的粉色，亦或纯净无邪的 白色，前卫至酷的蓝色，或是尊贵雅致的银色，总有一款满 足心之所好。

一次偶然的机会，编辑获得了一份华硕笔记本设计手稿，里面包含了许许多多华硕的经典笔记本，独乐乐不如众乐乐，下面编辑就将这些手稿按型号为大家做一个展示，有兴趣的读者不妨将其全部收藏，说不定今后，你也有成为笔记本设计师的可能呢。

华硕兰博基尼VX1
华硕兰博基尼VX2
华硕游戏笔记本G1、G2
怎么样，设计手稿与最终产品还是有比较大的区别吧。

下一页我们再来看看华硕一些小尺寸笔记本是如何设计的。

华硕的小尺寸笔记本也是非常出色的产品，它们的设计手稿又是什么样的呢？马上来看一看。

华硕W1
华硕S5/M5
是不是感觉也没什么难的呢？其实虽然看起来都是很简单的图形，但是要做到尽善尽美，其实也没那么容易。

最后，我们再来看一下华硕最新的U1系列的设计手稿吧。

U1是最近华硕的一款重头产品，它使用了LED液晶显示器，非常薄、非常轻、这款笔记本在设计稿上又是什么样子呢？下面就一起来看一看吧。

华硕U1
华硕S6
华硕W6
这些设计手稿虽然看上去都比较简单，但是它里面却都凝结了设计师的心血，设计一款笔记本需要有扎实的功底，良好的创意，以及对于笔记本的独到了解，以成为设计师为目的的朋友们，好好努力吧。

镭雕
Colory一般控 制在10~12 µm
Case 5 Solution:
降低镭雕机功率 镭雕机功率降为额定功率的60%，约5~6W，频率不变
变更工艺流程，雷雕工艺放在UV coating之前，雷雕后通过UV保护
Black base coating
15 µm
Primer (Base coating)
雞眼釘干涉
2D Dimension of AMD
the Gap between CPU die and capacitor is
only about 0.2 mm
Copper rivet 雞眼釘 pit is 0.35 mm Mylar thickness is 0.1 mm
Total thickness is 0.45 mm
Case 12 FA: Strain gauge
Case 12 FA: ME structure
Case 12 FA: Proposal for solution
Case 12 FA: Proposal for solution
Case 12 FA:
Case 12 FA: Dye-Pry
Case 12 FA: Dye-Pry
Case 12 FA:Cross Section
Case 12 FA:Cross Section
Case 12 FA:Cross Section
Based on above analysis (crack location and multiplex crack interface ), suspect the Crack may caused by external stress.
Case 10 Root Cause:
