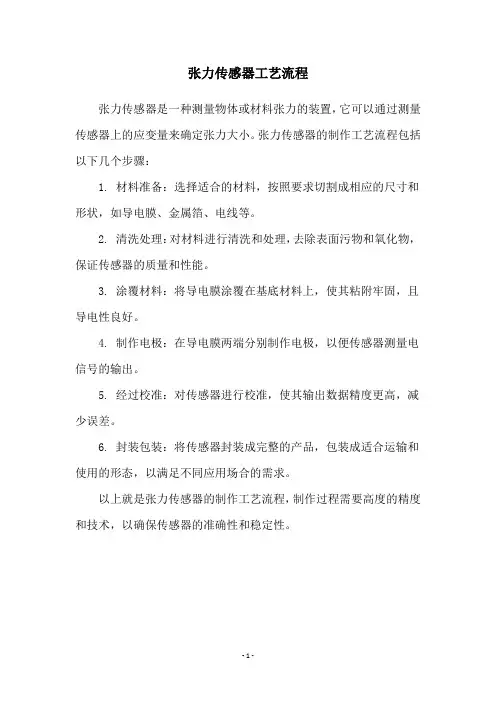

张力传感器工艺流程
张力传感器是一种测量物体或材料张力的装置，它可以通过测量传感器上的应变量来确定张力大小。
张力传感器的制作工艺流程包括以下几个步骤：
1. 材料准备：选择适合的材料，按照要求切割成相应的尺寸和形状，如导电膜、金属箔、电线等。
2. 清洗处理：对材料进行清洗和处理，去除表面污物和氧化物，保证传感器的质量和性能。
3. 涂覆材料：将导电膜涂覆在基底材料上，使其粘附牢固，且导电性良好。
4. 制作电极：在导电膜两端分别制作电极，以便传感器测量电信号的输出。
5. 经过校准：对传感器进行校准，使其输出数据精度更高，减少误差。
6. 封装包装：将传感器封装成完整的产品，包装成适合运输和使用的形态，以满足不同应用场合的需求。
以上就是张力传感器的制作工艺流程，制作过程需要高度的精度和技术，以确保传感器的准确性和稳定性。
- 1 -。
张力传感器的校正方法张力传感器是一种用于测量物体受到的张力或拉力大小的传感器。
在应用中，为了确保传感器测量结果的准确性，通常需要进行校正。
本文将介绍几种常见的张力传感器的校正方法。
一、静态校正方法静态校正是最常用的一种方法，主要通过施加一系列已知张力的力来校准张力传感器。
具体步骤如下：1. 将张力传感器固定在一个稳定的支撑物上，并使其与平衡状态无关。
2. 通过施加已知大小的张力来拉伸张力传感器，记录传感器的输出电压或电流值。
3. 根据已知的张力和相应的输出值绘制标定曲线，可以通过线性插值或曲线拟合来确定传感器的输出与张力之间的关系。
4. 根据标定曲线来校正传感器的输出值，以提高测量的准确性。
二、动态校正方法动态校正是一种通过施加动态加载来校准张力传感器的方法。
该方法适用于需要测量物体在运动过程中受到的张力变化的情况。
具体步骤如下：1. 将张力传感器连接到一个振动台或振动器上。
2. 通过改变振动台的振动频率和振幅来产生不同的张力变化。
3. 记录每个频率和振幅下传感器的输出电压或电流值。
4. 根据已知的频率和振幅以及相应的输出值，可以确定传感器输出与张力之间的关系。
5. 根据校准结果来修正传感器的输出值，以提高测量的准确性。
三、温度校正方法温度是影响张力传感器测量准确性的重要因素之一。
由于温度的变化会导致传感器的电阻、电容等特性发生变化，因此需要进行温度校正。
具体步骤如下：1. 将张力传感器放置在一个恒温箱中，使其暴露在不同的温度条件下。
2. 记录每个温度下传感器的输出电压或电流值。
3. 根据已知的温度和相应的输出值，可以确定传感器输出与温度之间的关系。
4. 根据校准结果来修正传感器的输出值，以提高测量的准确性。
四、激光校正方法激光校正是一种非接触式的校正方法，适用于一些特殊的应用场景。
具体步骤如下：1. 将张力传感器与一个激光传感器进行组合，使其共同工作。
2. 通过调整激光传感器的位置和角度，使激光束正好垂直于张力传感器的测量方向。
三、型号定义五、安装四、外型尺寸一、概述LX 系列张力传感器使用说明书ALTEC深圳市亚特克电子有限公司Shenzhen ALTEC Electronics Co., LTD.本传感器是一种张力测试专用传感器,它与TC808、TC950张力控制器、磁粉制动器、磁粉离合器组成张力控制系统,实现闭环张力控制、在凹印机、分切机、干复机等控制系统中广泛应用,特别适应垂直安装使用。
LX 系列张力传感器与三菱LX系列张力传感器兼容。
LX 系列张力传感器通过滚轮施加负载,使板簧产生微位移(约±200μm),然后通过差接变压器检测出张力。
如下图所示。
二、工作原理额定负荷型号LX150N, 300N,500N, 1000N电源5VDC 24VDC输出0~200mV0~10V, 0~5V(PLC 使用)后缀无X例如：LX-1000 表示额定负荷为1000N ,电源为5VDC 的张力传感器。
5.1 标准安装5.2 悬挂式安装八、主要技术参数5.3 壁面安装注意：螺钉旋入传感器壁面深度＜6mm。
六、接线1). 防止具有腐蚀性的气体、液体侵蚀传感器。
2). 防止强力敲击、冲击。
3). 按照安装要求将传感器与轴肩、轴承座胶等安装为一体。
轴肩的中心要与上平板的中心对应如图。
4). 电气连接插座按照 1电源+ 4电源- 2信号+ 5信号-5). 安装时注意不得将销钉等硬物掉入压头与上盖的夹缝中以免影响使用性能。
6). 传感器各连接部分调整后参数已严格测试,不得随意拆装改变原安装状态。
七、使用及注意事项额定负荷150N, 300N, 500N, 1000N 适用负荷方向压迫或引升安装方式基座、悬挂、侧壁工作电源DC 5V/20mA 或 DC 24V/20mA(LX-X 型)外形尺寸134x48x78(mm)重量1.8 kg连接电缆 4 芯屏蔽电线(3~6m)适用环境0~40 °C。
![张力传感器选型指南[整理版]](https://uimg.taocdn.com/3065a5ef951ea76e58fafab069dc5022aaea46e2.webp)
德国Dr.Brandt张力传感器选型指南张力计主要用于在线测量和显示生产过程中的板带材张力值。
完整的张力计包括两个用于测量板带材张力大小的传感器和一个信号处理仪表，由张力传感器检测板带材作用在测张辊上的负载大小，信号处理仪表对传感器的信号经过调整和处理后提供给控制系统使用。
德布兰特公司提供的张力传感器基于应变式测量原理，采用直流电压驱动应变桥测量电路，能够高精度、快速响应力的变化，极适合各种金属轧机、连续热处理炉、金属处理线、及造纸设备对张力控制的应用要求。
技术特点1.基于应变计测量技术，测量精度高，响应快速2.结构坚固、耐锈蚀、具有极强的过载能力3.良好的温度补偿处理4.量程及外形尺寸可定制，满足几乎所有设备结构5.内置标定电阻便于系统初始化及日后的维护6.张力仪表配置灵活，稳定可靠7.上千套经验证的设备应用经验测量原理板带材张力B的大小是通过安装在测张辊与设备框架之间的张力传感器间接进行测量，张力传感器测得的力取决于板带张力大小，以及偏转角"α" 和"β"，忽略测张辊的变形，则得出以下计算公式：针对水平测力方向：FHmeasure=B×cosα-B×cosβ= B×(cosα-cosβ)针对垂直测力方向：FVmeasure=B×sinα+B×sinβ= B×(sinα+sinβ)针对双向轴测力：传感器同时在水平和垂直方向产生输出信号，测力值见上述公式德布兰特张力传感器根据测量力的方向不同，德布兰特提供如下几种类型的张力传感器：HBZ、PFP系列：只测量平行于轴承座安装面方向的力（见E37.1资料）VBZ、PFN系列：只测量垂直于轴承座安装面方向的力（见E37.2资料）HVBZ系列：可同时测量与轴承座安装面呈水平和垂直方向的力（见E37.4资料），极适合变包角张力测量应用BME系列：特殊形式张力传感器，专用于连续热处理炉生产线德布兰特全系列张力传感器包括上/下连接板，整个传感器采用单块高强度铝或特种钢加工制造1.窄带张力测量通常只需要测量测张辊一侧的支撑力即可，即使测量测张辊两侧的支撑力，也仅需要测量两侧支撑力的和。
张力传感器工作原理张力传感器，作为一种测量和张力控制的仪器，广泛应用于各种工业领域，如纸张、纺织、塑料等行业。
本文将详细介绍张力传感器的工作原理，以及其在不同领域的检测方法。
一、张力传感器的组成结构张力传感器主要由以下部分组成：1.传感器本体：传感器本体通常由特殊的刚性材料制成，用于承受和张力作用。
2.线圈：线圈包括初级线圈和次级线圈。
初级线圈负责励磁，次级线圈负责感应。
3.接线盒：接线盒用于连接传感器本体和信号放大器，以便对传感器信号进行处理。
4.信号放大器：信号放大器用于放大传感器产生的微小信号，以便更准确地测量张力值。
二、张力传感器的测量原理张力传感器的工作原理主要基于电磁感应原理。
当水平张力作用在传感器上时，次级线圈会产生相应的感应电压。
感应电压的大小与张力成正比，从而可以测量出张力的大小。
具体测量过程如下：1.初级线圈通电励磁：通过给初级线圈通电，产生磁场。
2. 张力作用：当有张力作用在传感器上时，传感器会发生形变，次级线圈与初级线圈之间的磁场发生变化。
3.产生感应电压：次级线圈根据磁场变化产生感应电压。
4.信号放大处理：将感应电压经过信号放大器放大，得到与张力成正比的输出信号。
5.输出信号处理：通过后续的信号处理和算法，计算出实际张力值。
三、张力传感器的检测方法张力传感器的检测方法主要包括直接控制和间接控制两种。
1.直接控制：直接控制是通过张力传感器测量实际张力值，然后与设定值进行比较，根据差值调整电机的转速。
直接控制适用于需要实时调整张力控制的场合。
2.间接控制：间接控制是通过测量电机的转速，然后计算出张力值。
将计算得到的总张力与设定值进行比较，根据差值调整电机的转速。
间接控制适用于对实时性要求不高的场合。
四、张力传感器的应用领域张力传感器在众多领域都有广泛的应用，如：1.纸张行业：在纸机的生产线上，用于控制纸张的张力，以确保纸张质量和生产效率。
2.纺织行业：在纺织设备上，用于检测纱线或布料的张力，以保证纺织品的质量和产量。
张力传感器原理张力传感器是一种用于测量物体受力情况的传感器，广泛应用于工业生产、航空航天、汽车制造等领域。
它能够精确地测量物体受到的张力大小，为工程控制和质量监测提供了重要的数据支持。
张力传感器的原理是基于应变测量的，下面我将为大家详细介绍张力传感器的原理。
首先，张力传感器的核心部件是应变片。
应变片是一种能够随着受力而产生微小形变的材料，在受力作用下，应变片会发生微小的形变，从而改变其电阻值。
这种微小的形变和电阻值的变化是成正比的，因此可以通过测量电阻值的变化来间接测量物体受到的张力。
应变片的材料通常是金属或半导体，其内部结构设计得非常精密，能够保证在受力作用下产生可靠的形变和电阻值变化。
其次，张力传感器通常采用电桥电路来测量应变片的电阻值变化。
电桥电路是一种常用的测量电阻值变化的电路，它由四个电阻组成，当电桥电路中的电阻值发生变化时，会导致电桥电路的输出电压发生变化。
通过测量输出电压的变化，就可以计算出应变片受到的张力大小。
电桥电路的设计能够有效地抵消环境因素对测量结果的影响，保证了测量的准确性和稳定性。
最后，张力传感器还需要配合信号调理电路和数据处理系统来实现对张力的测量和分析。
信号调理电路可以对传感器输出的信号进行放大、滤波和线性化处理，从而得到更加稳定和准确的测量结果。
数据处理系统则可以对测量到的数据进行实时监测、记录和分析，为工程控制和质量监测提供重要的支持。
总的来说，张力传感器的原理是基于应变测量的，通过应变片、电桥电路、信号调理电路和数据处理系统的配合，能够实现对物体受力情况的精确测量和分析。
张力传感器在工业生产和科学研究中发挥着重要的作用，其原理的深入理解对于提高传感器的测量精度和稳定性具有重要意义。
希望通过本文的介绍，能够对张力传感器的原理有更加清晰的认识。
张力传感器使用说明一、张力传感器简介：张力传感器外形如图：附带一块转换模块：二、使用方法：1、将其串接在钢丝绳上。
2、需和远程控制箱配合使用，注意要将远程控制箱的18V 电源模块更换为12V 电源模块，同时把18V 继电器也换成12V 的继电器。
3、传感器的转换模块要放在远程控制箱内。
如图放置固定：固定处4、转换模块接线端子图：12V 正12V 负模拟量输出负模拟量输出正调整端口4-20mA 输出正4-20mA 输出负输出负（白）输出正（兰）电源正（黄）电源负（红）接线图：V-I/F 模块注意：张力传感器的配线不要进行延长，否则影响信号传输。
三、参数设置：1、#+A 进入参数设置。
2、设置张紧项，选择LAD ，只设置此项。
3、设置电机项，只设置电机输入点。
4、设置张力项，需设置的项目有张力→张力传感器输入点→量程/备压/起车张力值（此三项都要设置）→起车过程中最小张力值→起车最小张力值停车延时→运行过程中最小张力值→运行最小张力值停车延时→运行时张力调节值（增加值即上调张力，减小值即为下调张力，两项均设置）→皮带启动到运行的时间5、设置LAD项，只设置阀S1/S2/S3输出点。
LAD→阀S1/S2/S3输出点（三点都设置）6、设置LAD面板项，只设置其中的手动张力选择输入点，其余不设置。
LAD面板→手动张力选择输入点（两点都要设置）8、完毕后退出，显示以下界面注意：以上的参数必须设置，否则退不出参数。
设置时还要注意下面几项参数的关系，量程≧起车张力≧下调张力＞上调张力≧运行最小张力≧起车最小张力≥备压张力。
张力传感器的应用及保养张力传感器的应用张力传感器是一种用于测量物理量中的张力的传感器。
在现代工业中，张力传感器被广泛应用于各个领域，如材料测试、金属加工、包装、纤维制造、纸和印刷，等等。
张力传感器可以提高生产效率、减少成本和优化生产环境。
材料测试在材料测试中，张力传感器可以用于测量不同材料的张力、伸长、断裂压力等物理量。
这些数据可以用于帮助工程师设计新的材料，或者改进现有材料的性能。
金属加工张力传感器可以用于监测金属加工中的张力，提高生产效率，提高质量标准，减少工艺缺陷。
包装在包装生产过程中，张力传感器可用于控制卷布张力，使卷布能均匀卷绕，使卷轴直径一致，以便在整个卷径范围内保持恰当的张力。
纤维制造在纤维制造中，张力传感器可用于测量纤维的拉伸和弯曲，并作为一个反馈机制，使操作员可以及时调整过程中的张力。
纸和印刷张力传感器可以用于控制卷材制造和纸张转移的张力，使纸张保持平整，同时也降低了运输过程中的危险，提高了产品质量。
张力传感器的保养张力传感器在使用过程中，需要定期进行保养和维护，以确保其正常工作并延长使用寿命。
清洁张力传感器应保持清洁干燥，应避免在水、油、化学品或尘埃较多的环境下使用。
如果传感器表面有灰尘或其他污物，应用干净、柔软的布擦拭干净，不要使用有机溶剂。
校准定期校准张力传感器可确保其准确性和可靠性，通常建议在购买后、每季度或每年进行日常校准。
校准过程可以通过与一个已知重量进行比较来完成，也可以使用专业的校准设备来完成。
安装张力传感器的安装应遵循制造商的建议和说明。
传感器的安装应确保其受力方向正确，以避免传感器受到额外的负荷和压力。
存储如果您需要长时间存放张力传感器，应将其存放在干燥且温度一致的地方，以避免传感器遭受不必要的损害。
在存放中，应定期进行检查和维护。
结论通过了解张力传感器的应用和保养，我们可以更好地使用和维护它们，提高工作效率，避免机器故障，延长传感器的使用寿命。
特别是对于一些需要高精度测量和长期稳定运行的应用来说，这非常重要。

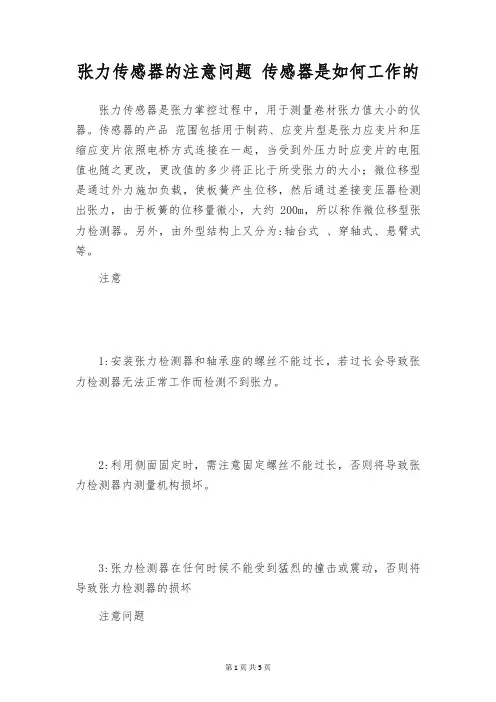

张力传感器的注意问题传感器是如何工作的张力传感器是张力掌控过程中，用于测量卷材张力值大小的仪器。
传感器的产品范围包括用于制药、应变片型是张力应变片和压缩应变片依照电桥方式连接在一起，当受到外压力时应变片的电阻值也随之更改，更改值的多少将正比于所受张力的大小；微位移型是通过外力施加负载，使板簧产生位移，然后通过差接变压器检测出张力，由于板簧的位移量微小，大约200m，所以称作微位移型张力检测器。
另外，由外型结构上又分为:轴台式、穿轴式、悬臂式等。
注意1:安装张力检测器和轴承座的螺丝不能过长，若过长会导致张力检测器无法正常工作而检测不到张力。
2:利用侧面固定时，需注意固定螺丝不能过长，否则将导致张力检测器内测量机构损坏。
3:张力检测器在任何时候不能受到猛烈的撞击或震动，否则将导致张力检测器的损坏注意问题1.安装时注意事项a.要特别注意避开安装中所产生的安装偏差2.拆卸时注意事项a.在拆卸机械密封时要认真，严禁动用手锤和扁铲，以免损坏密封元件。
可做一对钢丝勾子，在对自负盈亏方向伸入传动座缺口处，将密封装置拉出。
假如结垢拆卸不下时，应清洗干净后再进行拆卸。
b.假如在泵两端都用机械密封时，在装配，拆卸过程中相互照料，防止顾此失彼。
c.对运行过的机械密封，凡有压盖松动使密封发生移动的情况，则动静环零件必需更换，不应重新上紧连续使用。
由于在之样楹动后，摩擦副原来运转轨迹会发生变动，接触面的密封性就很简单遭到破坏光电开关是传感器的一种，它把发射端和接收端之间光的强弱变化转化为电流的变化以达到探测的目的。
由于光电开关输出回路和输入回路是电隔离的（即电缘绝），所以它可以在很多场合得到应用。
光电开关接受集成电路技术和SMT表面安装工艺而制造的新一代光电开关器件，具有延时、展宽、外同步、抗相互干扰、牢靠性高、工作区域稳定和自诊断等智能化功能。
这种新奇的光电开关是一种接受脉冲调制的自动式光电探测系统型电子开关，它所使用的冷光源有红外光、红色光、绿色光和蓝色光等，可非接触，无损伤地快速和掌控各种固体、液体、透亮体、黑体、柔嫩体和烟雾等物质的状态和动作。
凹印机张力控制系统的配置与应用（作者：刘飞，单位：佛山市飞友自动化技术有限公司）凹版印刷是最常见图文印刷方法之一，它不但印刷速度快，版筒耐印率高，特别适合大批量印刷，而且印刷品墨色厚实、层次丰富、立体感强，可获得浓淡有致、色彩鲜丽的图文信息变化。
其产品品类十分广泛：有用纸张印刷的书刊、报、杂志等出版物以及钞票、证卷、邮票等；有用厚卡纸印刷的纸器、包装盒；有用塑料薄膜印刷的食品、医药等软包装袋及墙壁贴纸等等。
因此，它在图文出版和包装印刷领域内一直占据着非常重要的地位。
目前，计算机技术和光纤传感及其他现代科学技术在凹印机上已得到广泛应用，使凹印机的智能化自动控制更加完善，印刷速度和印刷精度愈来愈高，简易凹印机印刷速度一般为20~50m/min，套准精度±0.4~0.5mm，中、高档电脑套色凹印机印刷速度已达250~300m/min，套准精度为±0.1mm。
随着知识经济时代的到来，新技术的突飞猛进和产业化，必将对我国印刷工业和设备器材工业带来革命性的变革。
一、张力控制的重要意义和作用凹印机的张力控制可以说是整机的核心。
只要张力控制稳定，张力变化小，凹印机的套准精度和废品率就很容易控制。
张力的波动和变化对套准精度影响很大，尤其是设备的印刷速度越高，张力控制就显得越重要。
因此，要想确保凹印机生产的印刷品品质、效率及可靠性，必须配备功能完善的张力控制系统。
在印刷过程中使凹印机张力产生波动和变化的因素比较复杂，如果不及时准确地进行有效控制，诸因素的综合影响将形成整机各部位的张力出现一种无规律的变化模式。
现将其主要影响因素简扼分析如下：1．料卷在收、放卷过程中，收卷和放卷的直径是不断变化的，直径的变化必然会引起料带张力的变化。
放卷在制动力矩不变的情况下，直径减小，张力将随之增大；而收卷则相反，如果收卷力矩不变时，随着直径增大，张力将减小。
而且料卷越重，速度变化越快，料带张力的变化也就越大。
这是凹印机的固有特性所决定的。
关于张力传感器在橡胶压延线使用方案 根据我司产品在以往压延线上的使用，压延线上主要采用“轴承式传感器”和“轴承座式传感器”，下面对这两种传感器做出两种选型配置方案：
方案一：
此方案选用瑞士FMS轴承式传感器作为设计主题。
1、张力检测系统组成
LMGZ传感器（左侧）EMGZ309.R变送器
LMGZ传感器（右侧） EMGZ600 变送器 图（1） 图（2） 备注：
A、变送器EMGZ309.R输出信号为0-10V，0/4-20MA。
B、变送器EMGZ600系列设计有左、右独立张力信号输出，输出
信号除配置有标准0-10V，+10V ，0/4-20MA外也可以自由
选择配置RS232，PROFIBUS DP
2、安装实物图
优点：变送器设计有数字显示LCD，能动态监控检测张力变化，参数调整也变得简单明了；判断左右张力是否平衡将变的非常简单。
方案二：（推荐）
此方案选用丹麦Eilersen轴承座式传感器作为设计主题。
1、张力检测系统组成
Eilersen 2个传感器 信号处理模块
传感器（左） 接口模块 如：
Eilersen 模拟量输出模块
传感器（右）（4-20mA，0-10V）
2、安装实物图
优点：更换张力辊简单，提高生产线多样化，模块式组合，维护更换备件不需要考虑线路问题。
附件：
客户选型参数表。
张力控制方案恒张力控制实现的几种方案在日常工作中，我们经常遇到张力控制问题，张力控制得好坏直接影响着产品的质量，由于张力控制的多样性及复杂性，选用一套合理经济实用的张力控制系统是企业采购设备前所要考虑的首要条件。
下面我列举几中常见的张力方式供大家参考。
一、力矩电机及驱动控制器1、性能：张力控制不稳定，线性不好。
2、经济性：设备简单，价格便宜，可正反转。
3、适用于张力精度要求不高的场合。
如：电线、电缆。
二、磁粉制动器/磁粉离合器张力控制1、经济性：电气省不了钱，机械也费钱，同样需要调速单元（如变频器、直流调速器）及张力控制仪。
2、精度差：线性不够好，控制的卷径变化范围不大。
(特别是在大负荷或高速时张力精度不够)；3、故障率高，维护费用高（经常要更换磁粉），磁粉制动器/磁粉离合器的可靠性差，发热严重功率大的还需水冷等。
4、性能：张力稳定性比力矩电机稍强，张力及速度可调。
适用范围比力矩电机广。
三、舞蹈棍控制器1、性能：张力控制平稳，有张力贮能功能、张力调节麻烦。
2、电气调速单元要求响应快，机械设备较复杂、局限于线材不适合于片材。
如：光纤，光缆。
四、直接张力闭环控制1、性能：张力控制平稳，电气调速单元要求响应快，张力可视，系统容易振荡。
2、电气设备复杂，需要调速单元、张力控制仪及张力传感器，设备初投资大，价格贵。
3、性能价格比不高，不适用于大张力控制场合。
2.1 控制电机的不同选择由上面的系统图可以看出，当收线控制电机旋转速度不变时，光纤缠绕到收线管上的线速度基本保持不变，而且光纤上允许的张力在80g~300g之间，此时，只要控制张力控电机的转速，使放线时的线速度与收线时的线速度达到平衡，就可以保证两轴之间光纤上的张力在一个很小的范围之内。
为了达到这样的目的，选择适合的张力控制电机是首要解决的问题。
2.2 张力检测的不同选择同时，为了方便于对光纤上张力的检测，合理的选择和放置三个滑轮也是张力控制中重要的部分。
张力传感器使用说明书一、概述张力传感器就是感受、检测张力的敏感设备。
它是将张力变化变成微位移，再把微位移转换成微电压输出的精密设备。
二、性能特点TSE-050型张力传感器具有体积小、受温度影响小、灵敏度高、反应快、线性好等一系列特点。
独立使用可用于测重或测力，配合张力控制器使用，能够自动控制张力，是印刷、包装行业，薄膜印刷、加工过程中张力控制的理想装置。
TSE-050型张力传感器尺寸和安装孔位以及接线方式都与日本三菱公司的LX-030TD、LX-050TD张力传感器相同，因此可以与三菱公司上述型号的张力传感器进行互换。
三、使用说明a)引线定义：红色：5V电源正极黑色：5V电源负极黄色：传感器输出信号正极绿色：传感器输出信号负极b)安装方式与负荷由于TSE-050型张力传感器有基座、悬挂、侧壁等安装方式，负荷又有压迫与引升方向的不同，现把它们之间的组合和负荷的计算式子说明于下：()W F G ++=21sin sin θθB 、基座安装与引升方向负荷()W F G ++-=21sin sin θθ()W F G -+=21sin sin θθ()W F G -+-=21sin sin θθ负荷F、侧壁安装与引升方向负荷G=-F(sinθ1+sinθ2)-KW符号说明：G ….张力传感器的负荷 F ….薄膜承受的张力 W ….张力检测辊的重量 K ….张力检测辊系数（侧壁安装时）21θθ、….薄膜与张力传感器安装平台间的夹角四、外型尺寸五、技术参数额定负荷：500N（牛顿）适用负荷方向：压迫或引升安装方式：基座、悬挂、侧壁连接电缆：4芯6米屏蔽电缆工作电源：5V20mA使用温度：0-60℃重量：1.8Kg输出信号：0~160mV六、注意事项* 1、轴承座安装在张力传感器上时，必须注意安装螺钉不得过长（螺钉底部不得超过盖板下端面），否则将顶坏传感器或使传感器工作不正常。
2、防止强力敲击、冲击。
安装时不得用脚踩踏传感器。
书山有路勤为径；学海无涯苦作舟凹印机印刷中的张力控制（下）①张力传感器（LOAD cELL）检测方式：它是对张力直接进行检测，与机械紧密地结合在一起，没有移动部件的检测方式。
通常两个传感器配对使用，将它们装在检测导辊两侧的端轴上（如图1所示（详见杂志））。
料带通过检测导辊施加负载，使张力传感器敏感元件产生位移或变形，从而检测出实际张力值，并将此张力数据转换成张力信号反馈给张力控制器。
最终实现张力闭环控制。
市场上弹力传感器的类型较多，经常采用的有板簧式微位移张力传感器（如日本三菱LＸ－TD型），应变电阻片张力传感器（如美国蒙特福T系列）和压磁式张力传感器（如中国ABB枕式系列）等等。
其优点是检测范围宽，响应速度快，线性好。
缺点是不能吸收张力的峰值，机械的加减速难以处理，不容易实现高速切换卷等。
因此，当处于平衡状态的张力控制系统受到较强的干扰时，系统瞬间来不及作出反应，料带上张力变化的幅度值会较大，对张力控制尽快重新进入平衡状态不利。
②浮辊式（DAncEr ArM）张力检测方式：（如图2所示（详见杂志））它是一种间接的张力检测方式，实质上是一种位置控制，当张力稳定时，料带上的张力与气缸作用力保持平衡，使浮辊处于中央位置。
当张力发生变化时，张力与气缸作用力的平衡被破坏，浮辊位置会上升或下降，此时摆杆将绕M点转动并带动浮辊电位器一起转动。
这样，浮辊电位器准确地检测出浮辊位置的变化，它将以位置信号反馈给张力控制器，控制器经过计算并输出控制信号，控制伺服驱动系统进行纠偏。
然后浮辊恢复到原来的平衡位置。
由于浮辊式张力检测装置本身是一种储能结构，利用其自身的沉余作用，对大范围的张力跳变有良好的吸收缓冲作用，同时也能专注下一代成长，为了孩子。
张力传感器原理张力传感器是一种用于测量物体上的张力或拉力的传感器。
它可以将张力转换成电信号，从而实现对张力的测量和监控。
张力传感器广泛应用于工业生产、航空航天、汽车制造等领域，对于保证产品质量和生产安全具有重要意义。
张力传感器的原理是基于应变测量的。
当受力物体发生形变时，其内部会产生应变。
张力传感器利用应变片、应变电桥等元件来测量这种应变，并将其转化为电信号输出。
在张力传感器中，应变片是起到关键作用的元件之一。
当受力物体受到外力作用时，应变片会产生形变，从而改变其电阻值，进而产生电压信号输出。
除了应变片外，张力传感器还包括传感器主体、信号调理电路、输出接口等部分。
传感器主体用于固定和支撑受力物体，保证传感器可以准确感知张力的变化。
信号调理电路则用于对传感器输出的电信号进行放大、滤波和转换，以便于后续的数据处理和分析。
输出接口则将处理后的电信号输出到外部设备，如显示屏、控制系统等。
在实际应用中，张力传感器可以根据测量原理的不同分为多种类型，如压阻式、电容式、电感式等。
其中，压阻式张力传感器是应用最为广泛的一种类型。
它利用应变片的电阻值随形变而产生变化的特性，将受力物体上的张力转化为电阻值的变化，再通过电桥等电路进行测量和输出。
除了测量原理的不同，张力传感器还可以根据测量范围、精度、工作环境等因素进行分类。
不同类型的张力传感器在不同的应用场景下具有各自的优势和局限性。
因此，在选择张力传感器时，需要根据具体的使用需求进行综合考虑，以确保传感器能够满足实际的测量要求。
总的来说，张力传感器是一种重要的传感器设备，它在工业生产和科学研究中发挥着重要作用。
通过对张力的精确测量，可以实现对生产过程的控制和监测，提高产品质量和生产效率。
随着科技的不断进步，张力传感器的性能和应用范围将会得到进一步拓展和提升，为各行业的发展带来更多的可能性和机遇。
