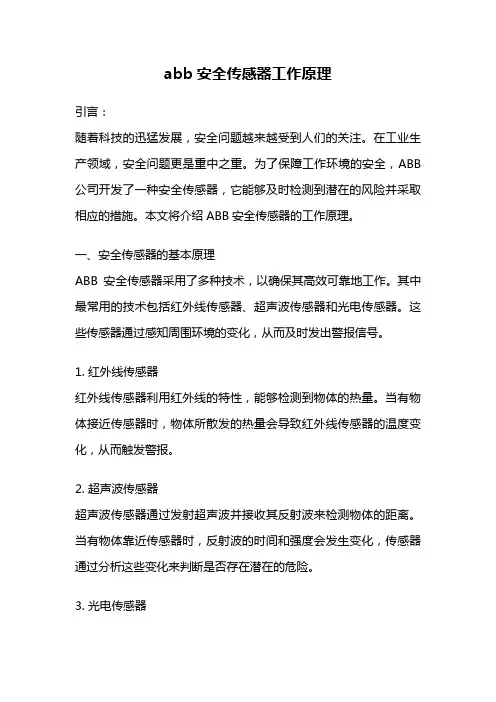

abb安全传感器工作原理引言：随着科技的迅猛发展，安全问题越来越受到人们的关注。

在工业生产领域，安全问题更是重中之重。

为了保障工作环境的安全，ABB 公司开发了一种安全传感器，它能够及时检测到潜在的风险并采取相应的措施。

本文将介绍ABB安全传感器的工作原理。

一、安全传感器的基本原理ABB安全传感器采用了多种技术，以确保其高效可靠地工作。

其中最常用的技术包括红外线传感器、超声波传感器和光电传感器。

这些传感器通过感知周围环境的变化，从而及时发出警报信号。

1. 红外线传感器红外线传感器利用红外线的特性，能够检测到物体的热量。

当有物体接近传感器时，物体所散发的热量会导致红外线传感器的温度变化，从而触发警报。

2. 超声波传感器超声波传感器通过发射超声波并接收其反射波来检测物体的距离。

当有物体靠近传感器时，反射波的时间和强度会发生变化，传感器通过分析这些变化来判断是否存在潜在的危险。

3. 光电传感器光电传感器利用光的特性来检测物体的存在。

传感器发射一束光，并通过检测光的反射情况来判断物体的位置和距离。

当有物体遮挡传感器的光线时，传感器会触发警报。

二、ABB安全传感器的工作流程ABB安全传感器在工作过程中，需要经历以下几个步骤：感知、处理和响应。

1. 感知安全传感器通过感知周围环境的变化来获取信息。

根据传感器的类型和安装位置的不同，传感器可以感知到不同的信息，例如温度、距离和光线等。

这些信息会被传感器收集并传输到处理单元。

2. 处理处理单元是安全传感器的核心部分，它负责接收并处理来自传感器的信息。

处理单元会对传感器的数据进行分析和判断，判断是否存在潜在的危险。

同时，处理单元还可以根据预设的安全规则和参数，对传感器的数据进行筛选和加工，以提高传感器的工作效率和准确性。

3. 响应当处理单元判断出存在潜在的危险时，安全传感器会立即采取相应的措施来保护工作环境的安全。

这些措施可以包括触发警报、切断电源、停止机器运行等。

Machined from a solid block of steel, the load cells are rugged and stiff, affording high overload protection as well as an extended measurement range above the nominal load. And they do not contribute to machine vibration, even at high speeds.

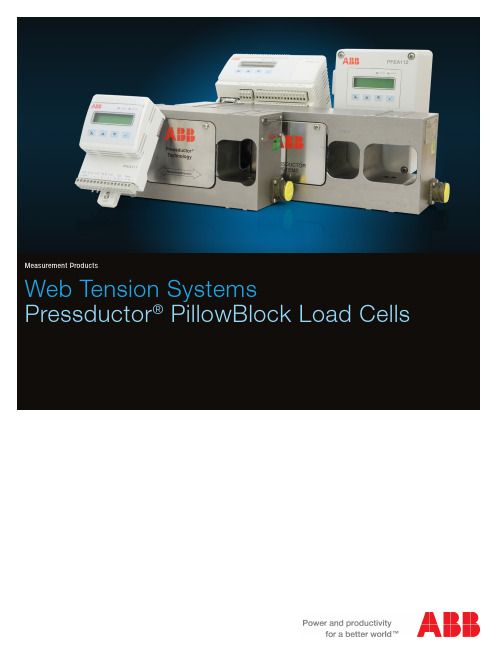

Reliable Tension Measurement – from Board to Tissue – from Wire to Winder
2 PillowBlock Load Cells | ABB
Minimize maintenance Share the experience, of virtually maintenance-free load cells, with thousands of other PillowBlock users. A robust load cell design with no fragile or ageing components makes this possible. Thanks to its robust design, the PillowBlock load cells work consistently for many years without any need for maintenance, also in the toughest paper mill applications.
Furthermore, low transducer impedance – less than a couple of ohms – helps eliminate susceptibility to radio-frequency and electromagnetic interference.

力 控 制对 于 机 组 的 正 常 生产 过 程 有 着 关 键 压 头 的信 号 回 路 采 取 了 电 隔 离 ， 免 受 到 直 分 力Ｆ 以 Ｖ被 压头 膜 片 吸收 ， 以 水 平 分 力 所
用 于 处理 压 头 信 号 ； 套 特 殊 电 缆 ， 接 测 一 连
力 由下 列 公 式 算 出 ：其 中 包 括 了辊 子重 量 （
匦
ｌ Ｉ ｌ
图 １ 张 力测量 系统构 成
２． 压头 传感器 的工 作原 理 １
压 磁 式 传 感 器是 利 用 磁 性 材 料 在 机 械
力 作 用 下导 磁 率 发 生 变 化 的 工 作原 理 工 作
的。 这种 传 感 器 由若 干 薄钢 片 粘 叠 而 成 ， 在 薄 钢 片上 冲 有 四 个 孔 ， 过 这 四 个 孔 缠 绕 通 有 两 组 线 圈 ， 们 互成 一 定 的 角 度 。 它 当在 初 级 线 圈 中 通 以 交 变 电流 时 ， 级 线 圈 中 会 初
的值 。

常 ，子 重 宜 气 备 行 偿从 数辊 的 荽 电 设 进 补 ，
（ ｏ ｄ ｅ ）一 个接 线箱 、 个 控制 单元 以 及 过 时 产 生 张 力 Ｔ， 压 头 上 得 到 两 个 分 力 ， Ｌ ａ ｃｌ 、 １ 一 在
巨亘垂—线Ｈ］ 元 堡 Ｑ 垂 瞎箱 厂 单Ｉ 鲤： ｝］控 １ ＿ 制 垫
一
套 特 殊 电缆 组 成 。 套 ＡＢＢ 力 测 量 系 一 张
一
个 是 水 平 分 力 ＦＨ， 一 个 是 垂 直 分 力 另
所 产线 设计 年 生产 能 力为 ２ 万吨 ， 品主 要 为 统 的 构 成 如 图 １ 示 。 ０ 产 技术 公 司 成套 设 计 。 镀 （ ） 生产 线 的 张 座 下 面 ， 作 侧 和 传动 侧 各 安 装 一 个 压头 ， 热 铝 锌 操 作 用 。 文就 梅 钢 热镀 （ ） 生 产 线所 采 用 其 他 电子 元 件 的 干 扰 ； 线 箱 安 装 在 现场 ， 本 铝 锌 接

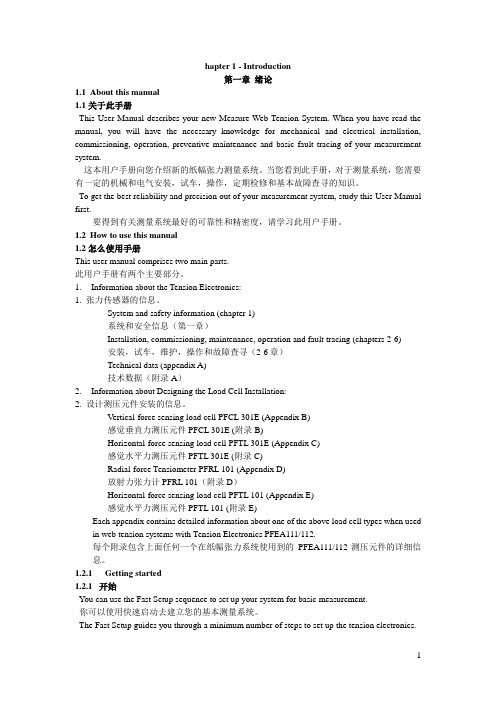

hapter 1 - Introduction第一章绪论1.1About this manual1.1 关于此手册This User Manual describes your new Measure Web Tension System. When you have read the manual, you will have the necessary knowledge for mechanical and electrical installation, commissioning, operation, preventive maintenance and basic fault tracing of your measurement system.这本用户手册向您介绍新的纸幅张力测量系统。

当您看到此手册，对于测量系统，您需要有一定的机械和电气安装，试车，操作，定期检修和基本故障查寻的知识。

To get the best reliability and precision out of your measurement system, study this User Manual first.要得到有关测量系统最好的可靠性和精密度，请学习此用户手册。

1.2How to use this manual1.2 怎么使用手册This user manual comprises two main parts.此用户手册有两个主要部分。

rmation about the Tension Electronics:1. 张力传感器的信息。

-System and safety information (chapter 1)-系统和安全信息（第一章）-Installation, commissioning, maintenance, operation and fault tracing (chapters 2-6)-安装，试车，维护，操作和故障查寻（2-6章）-Technical data (appendix A)-技术数据（附录A）rmation about Designing the Load Cell Installation:2. 设计测压元件安装的信息。

张力传感器原理张力传感器是一种用于测量物体受力情况的传感器，广泛应用于工业生产、航空航天、汽车制造等领域。

它能够精确地测量物体受到的张力大小，为工程控制和质量监测提供了重要的数据支持。

张力传感器的原理是基于应变测量的，下面我将为大家详细介绍张力传感器的原理。

首先，张力传感器的核心部件是应变片。

应变片是一种能够随着受力而产生微小形变的材料，在受力作用下，应变片会发生微小的形变，从而改变其电阻值。

这种微小的形变和电阻值的变化是成正比的，因此可以通过测量电阻值的变化来间接测量物体受到的张力。

应变片的材料通常是金属或半导体，其内部结构设计得非常精密，能够保证在受力作用下产生可靠的形变和电阻值变化。

其次，张力传感器通常采用电桥电路来测量应变片的电阻值变化。

电桥电路是一种常用的测量电阻值变化的电路，它由四个电阻组成，当电桥电路中的电阻值发生变化时，会导致电桥电路的输出电压发生变化。

通过测量输出电压的变化，就可以计算出应变片受到的张力大小。

电桥电路的设计能够有效地抵消环境因素对测量结果的影响，保证了测量的准确性和稳定性。

最后，张力传感器还需要配合信号调理电路和数据处理系统来实现对张力的测量和分析。

信号调理电路可以对传感器输出的信号进行放大、滤波和线性化处理，从而得到更加稳定和准确的测量结果。

数据处理系统则可以对测量到的数据进行实时监测、记录和分析，为工程控制和质量监测提供重要的支持。

总的来说，张力传感器的原理是基于应变测量的，通过应变片、电桥电路、信号调理电路和数据处理系统的配合，能够实现对物体受力情况的精确测量和分析。

张力传感器在工业生产和科学研究中发挥着重要的作用，其原理的深入理解对于提高传感器的测量精度和稳定性具有重要意义。

希望通过本文的介绍，能够对张力传感器的原理有更加清晰的认识。

• 每套张力计给自动化的模拟量信号有：工 作侧+传动侧张力；开关量信号为张力计的 健康信号
DP通信PFEA112 到PLC
张力计清零的方法
张力计的调试
• 现场图片，带凹槽压头底座（如下图所示）
安装要求
• 带凹槽压头底座安装图
• 检查压头与支撑张力辊的支架底座(带凹槽)结 合是否紧密，确保压头左右两侧（1、2）与底 座间有不小于2mm的间隙，以确保压头测量的 压力信号数值无误。如压头左右两侧（1、2） 与底座紧紧接触不能保证压头下侧与底座紧密 接触，需打磨底座的凹槽左右侧或更换底座
ABB张力计培训
课件
张力计工作原理
• 张力传感器的测量原理基于压磁效应， 即在机械加载 的情况下，导磁材料的 磁性能将发生变化。
• 测量元件是由特殊处理的金属薄片叠 压而成，初级和 次级线圈通过传感器 中的四个孔以同一方向垂直绕制。
• 传感器工作时，在初级线圈中通以交变 的电压，无机 械加载时由于两个线圈 时垂直绕制的，他们之间没有磁耦合， 因此载次级线圈中没有感应电压。当受 到机械加载时，初级线圈产生的磁场模 式发生变化，部分磁通将耦合到次级线 圈。此时，次级线圈中感应出一个交变 的电压，此 感应电压与传感器受到的 机械加载成正比。如下图所示
不带凹槽底座
PFEA112 控制单元内部结构现场图
接线图
• 上电然后检查线缆。检查电源接线正 确与否，电源灯（Power）为绿灯为正 常，如不亮，检查电源开关按钮是否 在开的位置，或者电笔测量（1）和 （2）间有无220V电压和1、2间有无 24V电压。压头线序是否正确，正确线 序为从左到右3124，入口活套地下张 力辊压头要检查力方向在控制单元上 显示的正负，人工施力（与带钢给张 力辊压力合力相同的方向）如果控制 单元上显示为正值则正确，如果为负 值，调整线序为3142。连退线出口涂 层机处四个压头各对应一个控制单元 的接线为：3241线缆对应端子的3568。

张力传感器的工作原理和调试方法
张力传感器是一种用于测量物体受力大小的装置，常用于测量绳索、带子和其他细长弹性体的张力。

其工作原理基于一定长度的细长弹性体在外力作用下的变形，由此产生的电信号可以被测量。

其调试方法主要包括：
1. 输入电路检查：确保输入电路的正确连接，确保输入信号正常，避免因为信号源问题导致的测量误差。

2. 放大器调节：对于需要放大的电信号，需要调节放大器的增益，使信号能够被准确地放大和测量。

3. 传感器线路测试：检查传感器线路是否连接良好，是否有短路或断路的情况，确保线路的正常运行。

4. 环境因素考虑：考虑环境因素对传感器的影响，如温度、湿度、压力等，进行必要的补偿和修正，以提高测量的准确性。

以上信息仅供参考，如需了解更多信息，建议咨询专业人士或查阅相关书籍文献。

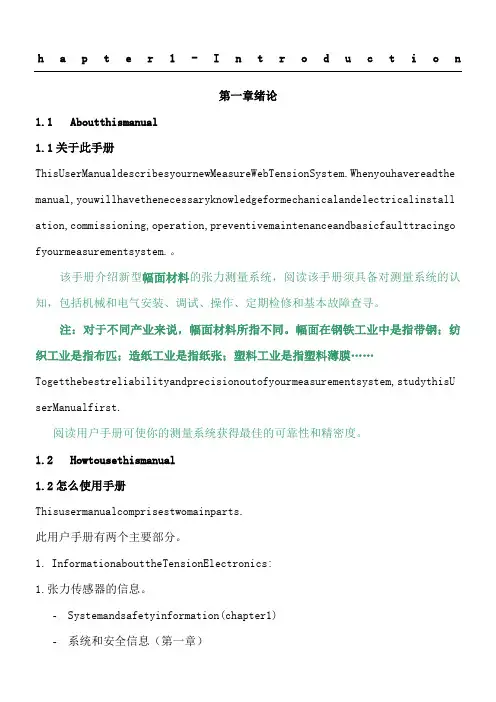

h a p t e r1-I n t r o d u c t i o n第一章绪论1.1Aboutthismanual1.1关于此手册ThisUserManualdescribesyournewMeasureWebTensionSystem.Whenyouhavereadthe manual,youwillhavethenecessaryknowledgeformechanicalandelectricalinstall ation,commissioning,operation,preventivemaintenanceandbasicfaulttracingo fyourmeasurementsystem.。

该手册介绍新型幅面材料的张力测量系统，阅读该手册须具备对测量系统的认知，包括机械和电气安装、调试、操作、定期检修和基本故障查寻。

注：对于不同产业来说，幅面材料所指不同。

幅面在钢铁工业中是指带钢；纺织工业是指布匹；造纸工业是指纸张；塑料工业是指塑料薄膜……Togetthebestreliabilityandprecisionoutofyourmeasurementsystem,studythisU serManualfirst.阅读用户手册可使你的测量系统获得最佳的可靠性和精密度。

1.2Howtousethismanual1.2怎么使用手册Thisusermanualcomprisestwomainparts.此用户手册有两个主要部分。

rmationabouttheTensionElectronics:1.张力传感器的信息。

-Systemandsafetyinformation(chapter1)-系统和安全信息（第一章）-Installation,commissioning,maintenance,operationandfaulttracing(cha pters2-6)-安装，试车，维护，操作和故障查寻（2-6章）-Technicaldata(appendixA)-技术数据（附录A）rmationaboutDesigningtheLoadCellInstallation:压头的安装-Vertical-forcesensingloadcellPFCL301E(AppendixB)微型垂直力压头PFCL301E(附录B)-Horizontal-forcesensingloadcellPFTL301E(AppendixC)微型水平力压头PFTL301E(附录C)-Radial-forceTensiometerPFRL101(Appendix径向张力计PFRL101（附录D）-Horizontal-forcesensingloadcellPFTL101(Appendix水平力压头PFTL101(附录E)Eachappendixcontainsdetailedinformationaboutoneoftheaboveloadcelltype swhenusedinwebtensionsystemswithTensionElectronicsPFEA111/112.每个附录均包括上述幅面张力系统使用到的PFEA111/112测量装置的详细信息。

非极性物质，葡萄链状物， 弱极性液体，用于溶解/溶胀 PVDF，同时作溶剂稀释浆料 含水量3～6%，吸油值约 300，粒径一般2～5μm； 通常中性 是由直径为40nm左右的 原生粒子团聚成150200nm的原生聚集体，再 通过软团聚和人工压缩等 后续加工成型，
非极性物质，链状物，分子量 30万～300万不等；吸水后分子 量下降，黏性变差
6、分散剂的使用
一切颜料表面都吸附着杂质，如空气、水分和其他气体。为使颜料颗 粒润湿，大多数情况下，必须用分散剂去取代这些杂质。所以，分散 剂的润湿能力必须大到足以克服或者至少减小液体内部的内聚力和固液界面的表面张力，使得分散剂的润湿集团能够附着在颜料的表面。 大多数用于涂料制造的漆料都可以认为是分散剂，它们的润湿能力取 决于相对分子质量的大小、分子结构和分子上的取代基，如羧基、羟 基、氨基、酯基。 因为液体分子和颜料分子所带电荷决定着润湿过程，所以在分散阶段 各组分、树脂、溶剂以及固体颗粒的极性起着很重要的作用。极性取 决于分子的形状，因而取决于分子的电荷分布和对称性。 分散剂和漆料通过润湿基团被吸附到颜料表面，而非极性基团溶于液 相而得到伸展，这种状态叫做“空间位阻稳定”。 涂料工业中，人们使用种类繁多的润湿剂（表面活性剂）以减小固-液 界面的表面张力，从而形成新的表面，使分散过程中对漆料的吸附变 得更容易。
Page 24
涂布复合技术
Page 25
1、涂布基本流程
不锈钢丝网滤芯
消泡剂、离心消泡
过滤
孔隙率高、过滤面积大、 纳污能力强、重复用性强
除泡
真空消泡
干燥
Page 26
2、涂布干燥系统
Page 27
涂布干燥阶段分布
定型阶段 湿物料由流动状态变为不可流动状态的湿物料。此阶段吹向物料表面 的风速不能太高，以不改变其表面性能为准。 恒速干燥阶段 此阶段中溶剂挥发速率保持恒定。输入的热量主要用来蒸发溶剂，溶 剂可以自由移动到表面边界层，并离开液体表面；提高送风温度、送风 量等都可提高干燥效率。 降速干燥阶段 恒速干燥阶段进行到一定程度，由于溶剂移动到表面边界层的阻力增 加，干燥效率开始下降，即进入降速干燥阶段。在此阶段，涂层内部的 质量传递，是决定干燥效率的主要因素。

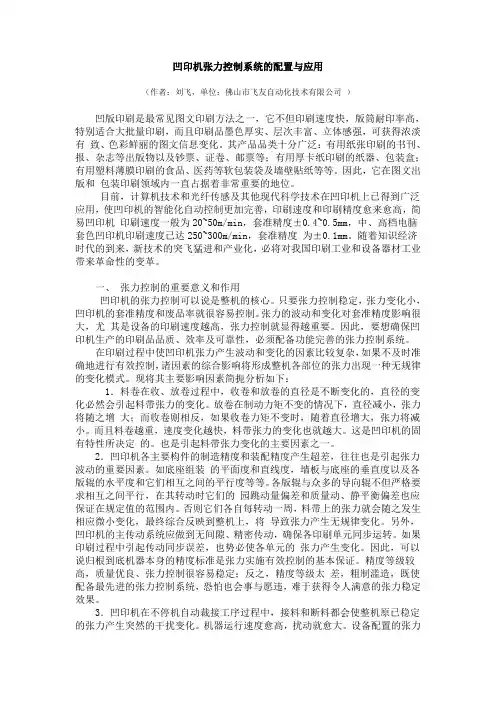

凹印机张力控制系统的配置与应用（作者：刘飞，单位：佛山市飞友自动化技术有限公司）凹版印刷是最常见图文印刷方法之一，它不但印刷速度快，版筒耐印率高，特别适合大批量印刷，而且印刷品墨色厚实、层次丰富、立体感强，可获得浓淡有致、色彩鲜丽的图文信息变化。
