民用建筑电气设计中电线电缆的选型及敷设要求修订稿

民用建筑电气设计中电线电缆的选型及敷设要求一、选型要求1.火灾防范性能：选择符合国家或行业标准的阻燃、耐火或防火性能要求的电线电缆，以确保在火灾发生时可以有效地减少火灾扩散的风险。

2.电流负载能力：根据建筑的用电需求和负载情况，选择适当的电线电缆，确保其足够承受电流负载，同时要考虑电线电缆的长期安全运行。

3.绝缘性能：选用具有良好绝缘性能的电线电缆，以确保电线电缆在正常使用中不会发生绝缘损坏导致的故障。

4.耐热性能：根据实际使用环境的温度要求，选择耐高温或耐低温的电线电缆，以保证其正常运行和安全使用。

5.耐腐蚀性能：根据实际使用环境的腐蚀条件，选择对应的耐腐蚀电线电缆，以防止电线电缆在腐蚀环境中出现性能下降或故障。

二、敷设要求1.电线电缆敷设前，必须进行安全检查，确保敷设环境无火源，无易爆、易燃物品，并且无潮湿、腐蚀性物质。

2.在电线电缆敷设过程中，应尽量避免电线电缆的机械损坏和外力拉伸。

3.对于室内敷设，在墙面内部和天花板内部的电线电缆必须用金属管或金属软管保护，外部则应用PVC、铁管或阻燃塑料管保护。

4.对于室外敷设，电线电缆必须采取防腐蚀措施，如镀锌钢管、PVC 电缆套、电缆桥架等。

5.在进行电线电缆的敷设时，应留有充足的余量，以便日后的维修和更换。

6.对于不同电路的电线电缆，应进行明确标识，避免混淆。

7.在电线电缆敷设完成后，应进行电气安全测试，确保电线电缆的连接和绝缘性能符合要求。

8.在进行电线电缆敷设时，应按照相关的标准和规范进行，保证敷设质量和电气安全。

总结：在民用建筑电气设计中，电线电缆的选型和敷设是非常重要的环节，选用合适的电线电缆，并按照相关的要求进行敷设，可以保证电线电缆在正常使用中的安全性和可靠性。

电气工程设计中的规范要求解读在电气工程设计中，严格遵守规范要求是确保电气设施安全可靠运行的重要保障。

本文将对电气工程设计中的规范要求进行解读，以帮助读者更好地理解和应用相关规范。

1. GB 50052-2009《建筑电气设计规范》GB 50052-2009是我国建筑电气设计的基本规范。

该规范对建筑电气系统的布线、电缆敷设、照明设计、地线设计等方面做出了详细规定。

其中，值得注意的几点要求包括：1.1 布线规定：布线应符合电气安全、经济、合理布线的原则。

电线电缆的敷设应保持一定的距离，避免相互干扰。

同时，还应注意不同功能电路的分布，如强弱电分开布线。

1.2 照明设计：照明装置的设计应满足照明强度、照度均匀度和色彩指数等要求。

照明设备的接线及控制系统应安全可靠，便于操作和维护。

1.3 地线设计：建筑中的电气设备及金属导电构建应设有专用的保护接地装置。

接地系统应采用可靠且电阻低的方式，确保人身安全和设备的正常运行。

2. GB 50054-2011《电力工程通用图式》GB 50054-2011规定了电力工程通用图式的要求，主要包括电气设备的符号、线路图设计等。

其中，以下几点是设计中需要注意的重点：2.1 设备符号：电力设备的符号应按照规范中的要求进行设计，以确保标识的准确性和可辨识性。

符号的大小、线宽、线型等也需要符合规定，以保证在图纸上的清晰度。

2.2 线路图设计：线路图中的电气连线应采用规范中的统一符号和线型。

线路图应简洁明了，连接关系清晰，便于操作和维护。

同时，还需要考虑线路图的可扩展性，以便未来的维护和更新。

3. GB 50058-2014《无声喷水灭火系统设计规范》GB 50058-2014规定了无声喷水灭火系统设计的要求。

在电气工程设计中，无声喷水灭火系统是一种重要的火灾自动报警、扑灭设备，需要严格按照规范进行设计和安装。

该规范对无声喷水灭火系统的以下几个方面做出了具体要求：3.1 设计参数：包括系统设计压力、喷头选型、水泵选型等。

建筑物供电设计与施工规范建筑物供电是指建筑物内各个功能区域的电力供应，为了确保供电的安全和可靠性，设计与施工必须按照相关规范进行。

本文将介绍建筑物供电设计与施工的规范要求，并重点讨论供电系统的设计原则、电线电缆布线、用电设备选型以及施工过程中的注意事项。

一、供电系统设计原则1.1 合理可行性建筑物的供电系统设计应符合国家电气规范和相关标准，以及建筑物的实际需求。

根据建筑物的类型、规模和用电负荷等进行综合评估，确保供电系统的设计合理可行。

1.2 安全可靠性供电系统的设计应以安全为前提，确保供电设备和线路的运行稳定可靠，防止火灾、电击等安全问题的发生。

应采用双电源供电和备用供电等措施，以提高系统的可靠性。

1.3 节能环保性供电系统设计应满足节能环保的要求，合理选择用电设备和能源管理措施，提高能源利用效率，减少能源浪费和环境污染。

二、电线电缆布线2.1 电线电缆选择根据建筑物的用电负荷、线路长度和环境条件等因素，选择合适的电线电缆规格。

应优先选择无卤低烟阻燃型电线电缆，以提高防火安全性。

2.2 电线电缆敷设电线电缆敷设应符合国家电气规范和相关标准，保持与其他设备的安全距离，避免与其他管线交叉。

电线电缆的弯曲半径应符合规范要求，避免过度弯曲造成线缆损坏。

2.3 接地系统布置建筑物供电系统的接地系统是确保供电安全的重要组成部分。

应合理布置接地电阻和接地体，确保接地系统的连续性和可靠性。

三、用电设备选型3.1 功率匹配性用电设备的选型应与建筑物的用电负荷相匹配，避免超负荷运行或过剩能耗。

设备的额定功率和运行参数应符合国家标准和相关规范。

3.2 安全可靠性用电设备应符合国家安全标准和认证要求，具备过载保护、漏电保护等安全功能。

在设计选择过程中，应考虑设备的可靠性、维修保养和后期扩展等因素。

四、施工注意事项4.1 施工方案制定根据供电系统设计方案，制定详细的施工方案和施工流程。

各项施工工序要合理安排，确保施工质量和工期。

输电线路的电力电缆选择与敷设在电力系统中，输电线路起着连接发电厂和用户之间的重要作用。

而电力电缆作为输电线路的一种重要形式，广泛应用于城市、工业区、建筑物等场所。

正确选择合适的电力电缆并进行合理敷设，对于保证电力系统的正常运行和用户的供电质量至关重要。

一、电力电缆选择的依据在选择电力电缆时，应该根据电缆的额定电压、负荷电流、敷设方式等因素来确定。

1. 额定电压电力电缆的额定电压应该符合输电线路的要求。

根据电压等级的不同，电力电缆可以分为低压电缆、中压电缆和高压电缆。

低压电缆一般用于建筑物内部的配电系统，中压电缆适用于中型工厂和城市电网，高压电缆主要用于输电和变电站。

2. 负荷电流负荷电流是选择电力电缆的重要参数，它决定了电缆的导体截面积大小。

一般来说，负荷电流越大，所需导体截面积就越大。

通过计算负荷电流，可以选择合适的导体截面积，避免电力电缆过载。

3. 敷设方式电力电缆的敷设方式有地下敷设和架空敷设两种。

地下敷设适用于城市、建筑物内部等地区，架空敷设适用于乡村、农村和短距离输电线路。

根据实际情况选择合适的敷设方式，可以保证电力电缆的安全性和可靠性。

二、电力电缆选择的标准在选择电力电缆时，需要根据相关标准进行判定。

以下是常用的电力电缆标准：1. 国家标准国家标准对电力电缆的技术要求、试验方法、产品型号等进行了规定。

在选择电力电缆时，应该确保选用的电缆符合国家标准的要求，以保证产品质量和工程安全。

2. 行业标准行业标准是指由电力行业相关组织制定的电力电缆标准。

行业标准通常对电缆的选型、敷设等方面提供了更为详细的要求和指导。

3. 企业标准企业标准是指电缆制造企业根据自身实际情况制定的标准。

企业标准一般包括产品性能指标、质量要求等，选择具备较高信誉度和质量保证的企业标准的电力电缆是个不错的选择。

三、电力电缆敷设的注意事项正确的电力电缆敷设可以保障电力系统的正常运行和用户的供电质量，并提高系统的可靠性。

以下是电力电缆敷设的一些注意事项：1. 管道预埋如果电力电缆采用地下敷设方式，应该提前在地下进行管道预埋工作。

电气设备工程中的电线电缆规范要求在电气设备工程中，电线电缆规范要求是非常重要的。

电线电缆的质量和安全性直接关系到电气设备的正常运行和使用的安全性。

本文将详细探讨电气设备工程中电线电缆的规范要求，包括选材、标识、安装等方面。

1. 电线电缆的选材要求电线电缆的选材是保证其质量的基础，主要包括导体材料、绝缘材料、护套材料等。

根据实际工程需求和规范要求，选用合适的材料非常重要。

导体材料通常采用铜或铝，铜导体具有良好的导电性能和耐腐蚀性，但价格相对较高；铝导体则相对便宜，但导电性稍逊于铜。

绝缘材料主要有聚氯乙烯（PVC）、交联聚乙烯（XLPE）、橡皮等，选用时要考虑电器性能、耐热性和环保要求。

护套材料通常采用聚氯乙烯（PVC）或聚乙烯（PE），具有良好的抗紫外线和抗老化性能。

2. 电线电缆的标识要求为了方便识别和使用，电线电缆需要进行合适的标识。

在实际工程中，通常会根据规范要求在电线电缆表面印写相关信息，如型号、规格、生产厂家、生产日期等。

标识的内容应该清晰、完整，且不易磨损。

除了表面标识外，还需要对电线电缆两端进行相应的标记，以确保正确安装和连接。

3. 电线电缆的安装要求电线电缆的安装是保证其正常运行和使用安全的关键环节。

在安装过程中，需要遵守以下规范要求：首先，电线电缆应按照相关规定的弯曲半径进行布置，不得过度弯曲，以避免导线内部损坏；其次，应将电线电缆固定在合适的支架上，确保不受外力破坏；同时，还需注意电线电缆与其他设备或材料的安全距离，避免因相互干扰引起的故障或事故。

4. 电线电缆的维护要求电线电缆的维护对于延长使用寿命和保证安全至关重要。

在实际工程中，应定期检查电线电缆的外观和连接，如有发现异常应及时修理或更换；同时，还需定期对电线电缆进行清理，保持其表面干净，防止积尘或腐蚀物对电线电缆的影响。

总之，电气设备工程中的电线电缆规范要求是确保电气设备正常运行和使用安全的关键。

正确选材、合适标识、规范安装和定期维护都是确保电线电缆质量和性能的重要环节。

民用建筑电气设计中电线电缆的选型及敷设要求发布日期：2015-04-29 来源：《电气&智能建筑》作者：张晓萍张渊张哲核心提示：文章梳理了住宅建筑电气设计中电线电缆的选型，简述除住宅外其它民用建筑电气设计中电线电缆的选型；并探讨配电线路的敷设要求。

1 前言电线电缆作为建筑电气不可或缺的组成部分，它的运用范围极其广泛。

随着建筑物内电气负荷的日益增长，线缆燃烧造成的电气火灾也频繁发生。

同时，一旦火灾发生，消防设备的安全可靠运行，也需要电线电缆的保障。

因此，建筑电气中电线电缆的选用，不仅关系到用电设备的正常使用，关系到建筑电气的工程造价，更重要的是关系到电气使用的安全性，甚至建筑内人员的人身安全。

本文更多的从消防的角度结合工程经验，根据《电力工程电缆设计规范》、《住宅建筑电气设计规范》、《民用建筑电气设计规范》、《建筑设计防火规范》等国家规范和上海市工程建设规范《民用建筑电线电缆防火设计规程》的规定，按普通、消防负荷两部分，从消防供电干线、应急照明和火灾自动报警等三方面，梳理了各级别民用建筑应选用的电线电缆型式及其敷设方式。

2 常用电力电缆类型在目前的建筑电气设计中，常用的线缆可分为以下几类：普通线缆、阻燃线缆、耐火线缆、无卤低烟线缆和矿物绝缘电缆。

对应上述的各类线缆，不同的厂家有不同的产品，但基本的要求和定义是一致的。

本文仅列举笔者设计中常用的线缆类型。

（1）普通线缆主要指聚氯乙烯绝缘电线BV线和交联聚乙烯绝缘聚氯乙烯护套绝缘电力电缆YJV.（2）阻燃线缆难以着火并具有阻止或延缓火焰蔓延能力的电线电缆。

该线缆通常指能通过GB/T183 80.3(等同IEC60332-3)试验合格的电线电缆。

包括具有阻燃性的聚氯乙烯绝缘电线ZRB V线和具有阻燃性的交联聚乙烯绝缘聚氯乙烯护套绝缘电力电缆ZRYJV.（3）耐火线缆在规定温度和时间的火焰燃烧下，仍能保持线路完整性的电线电缆。

通常指通过GB／T12666.6(等效IEC60331)试验合格的电线电缆。

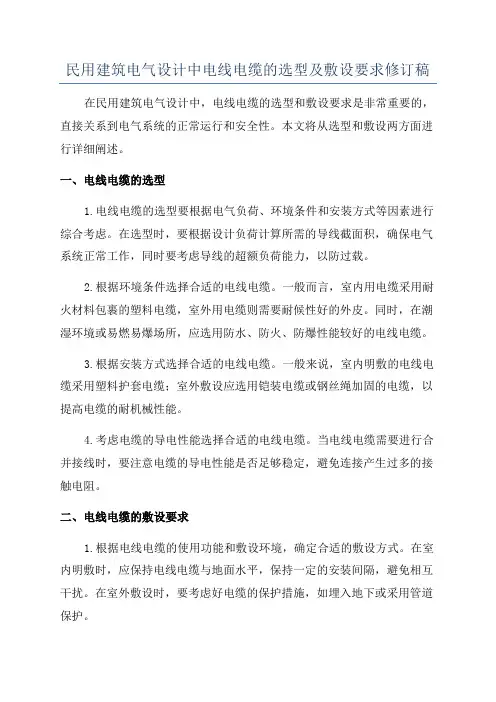

民用建筑电气设计中电线电缆的选型及敷设要求修订稿在民用建筑电气设计中，电线电缆的选型和敷设要求是非常重要的，直接关系到电气系统的正常运行和安全性。

本文将从选型和敷设两方面进行详细阐述。

一、电线电缆的选型1.电线电缆的选型要根据电气负荷、环境条件和安装方式等因素进行综合考虑。

在选型时，要根据设计负荷计算所需的导线截面积，确保电气系统正常工作，同时要考虑导线的超额负荷能力，以防过载。

2.根据环境条件选择合适的电线电缆。

一般而言，室内用电缆采用耐火材料包裹的塑料电缆，室外用电缆则需要耐候性好的外皮。

同时，在潮湿环境或易燃易爆场所，应选用防水、防火、防爆性能较好的电线电缆。

3.根据安装方式选择合适的电线电缆。

一般来说，室内明敷的电线电缆采用塑料护套电缆；室外敷设应选用铠装电缆或钢丝绳加固的电缆，以提高电缆的耐机械性能。

4.考虑电缆的导电性能选择合适的电线电缆。

当电线电缆需要进行合并接线时，要注意电缆的导电性能是否足够稳定，避免连接产生过多的接触电阻。

二、电线电缆的敷设要求1.根据电线电缆的使用功能和敷设环境，确定合适的敷设方式。

在室内明敷时，应保持电线电缆与地面水平，保持一定的安装间隔，避免相互干扰。

在室外敷设时，要考虑好电缆的保护措施，如埋入地下或采用管道保护。

2.严格按照设计要求和电缆规范进行敷设，电缆不能出现折弯和压扁，避免对绝缘层造成损伤。

同时，应保持电线电缆的架空高度，以防止被机械设备或其他物体损坏。

3.定期对电线电缆进行巡视和维护，及时发现并处理有关敷设的问题。

对于老旧的电缆，应定期检测其绝缘性能，并及时更换以确保电气系统的正常运行。

4.敷设过程中要注意安全防护，保证电线电缆的使用安全。

在敷设过程中要注意防止火花和静电产生，避免电线电缆短路、触电等事故的发生。

以上是民用建筑电气设计中电线电缆的选型和敷设要求的修订稿，通过合理的选型和严格的敷设要求，能够确保电气系统的安全和正常运行。

同时，对于电线电缆的维护和定期检测也是非常重要的，要保持其良好的绝缘性能和导电性能。

电线电缆的选择与敷设规范摘要：分析表明，采用合理有效的方法进行电线电缆的敷设是一个非常重要的工程，阐述电线电缆的选择，合理敷设工程，从而保证电力系统运行的可靠性。

关键词：供配电，电网系统，电线电缆。

引言各行各业的发展越来越离不开电力的支持，对于用电量以及电能的质量提出了更高的要求。

电力企业急需进一步的发展，供配电系统中电线电缆的选择及敷设设计对于电力企业的发展有着非常重要的作用[1-6]，因此有必要对其进行研究。

1电线电缆选用的一般原则选用电线电缆时，要考虑用途、敷设条件及安全性等条件。

比如，根据用途的不同，可选用电力电缆、架空绝缘电缆、控制电缆等；根据敷设条件的不同，可选用一般塑料绝缘电缆、钢带铠装电缆、钢丝铠装电缆、防腐电缆等；根据安全性要求，可选用不延燃电缆、阻燃电缆、无卤阻燃电缆、耐火电缆等。

确定电线电缆的使用规格（导体截面）时，一般应考虑发热、电压损失、经济电流密度、机械强度等选择条件。

根据经验，高压线路及特大电流的低压线路，应先按规定的经济电流密度选择电缆的截面，以使线路的年运行费用接近最小，节约电能和有色金属，然后验算其发热条件和允许电压损失；而高压架空线路，还应验算其机械强度。

而对于一般低压照明线路，因其对电压水平要求较高，所以一般先按允许电压损耗条件来选择截面，然后校验其发热条件和机械强度。

对于低压动力线路，因其负荷电流较大，所以先按发热条件来选择截面，再校验其电压损耗和机械强度。

在工程建设设计中，最常选用的电力电缆有交联聚乙烯绝缘聚氯乙烯护套铜芯电缆（YJV型）和聚氯乙烯绝缘聚氯乙烯护套铜芯电缆（VV型）两种。

很久以来同规格（即相同的导体截面）的两种电缆价格相差较大，YJV型电缆比VV型电缆价格高出很多。

可是近几年来，由于铜材价格的飞涨，绝缘及护套占电缆的比重越来越小，相同规格的YJV型电缆和VV型电缆价格越来越接近；但是同规格的YJV型电缆电流载流量比VV型电缆要高出许多。

第1篇在建筑工程中，电线是重要的电气设备之一，其质量直接影响着工程的安全和施工效率。

为确保工程施工用电线的规范使用，以下列出了一系列规范要求：一、电线选用1. 电线的选用应遵循国家标准和行业规定，确保电线质量符合要求。

2. 根据工程性质、环境条件、负载情况等因素，合理选择电线类型、截面、额定电压等参数。

3. 对于易燃、易爆、腐蚀性等特殊环境，应选用符合特殊要求的电线。

二、电线敷设1. 电线敷设前，应检查电线外观，确保无破损、老化、绝缘性能下降等问题。

2. 电线敷设应遵循“横平竖直、整齐美观、安全可靠”的原则。

3. 电线穿越墙体、楼板、梁等部位时，应采用金属管或PVC管等保护措施。

4. 电线在敷设过程中，应避免与其他管道、电缆交叉，必要时可采取隔离措施。

5. 电线敷设完成后，应进行接地处理，确保电气安全。

三、电线连接1. 电线连接应采用标准接线端子，确保连接牢固、可靠。

2. 连接处应使用绝缘胶带或其他绝缘材料进行密封处理，防止漏电。

3. 电线接头应避免暴露在外，如需暴露，应采用防水、防尘、耐腐蚀等特殊处理。

四、电线敷设要求1. 电线敷设长度不宜过长，一般不超过50米，超过时需增加接线盒。

2. 电线弯曲半径应符合要求，明敷设电线弯曲半径不应小于电线外径的6倍，暗敷设电线弯曲半径不应小于电线外径的10倍。

3. 电线敷设应避免与热源、腐蚀性气体等接触，如需接触，应采取隔离措施。

4. 电线敷设应遵循“先上后下、先左后右”的原则，确保施工美观。

五、电线施工注意事项1. 施工过程中，应确保电线绝缘性能良好，避免损坏。

2. 施工人员应具备一定的电气知识，了解电线性能和施工要求。

3. 施工现场应保持整洁，防止电线受潮、受污染。

4. 施工过程中，应加强安全意识，防止触电事故发生。

5. 施工完成后，应进行电气测试，确保电线符合规范要求。

总之，工程施工用电线的规范使用对于保障工程安全、提高施工效率具有重要意义。

施工人员应严格按照规范要求进行施工，确保工程质量。

关于民用建筑电气设计当中电线电缆选型的探讨摘要：随着新民标的发布与实施，规范由原来《民用建筑电气设计规范》JGJ16-2008，现改为《民用建筑电气设计标准》BG51348-2019（以下简称新民标），相较原来的行业规范调整为国家标准，也就是现行标准更具权威性，本文针对新民标中关于电线电缆选择展开探讨，期望能为同行做为参考借鉴。

关键词：电线电缆选择、燃烧性能、阻燃类别随着社会经济的发展，人类对居住环境的要求越来越高，同时对建筑安全也越来越重视，民用建筑中火灾事故当中，电气火灾占比很大，且成增长模式，据2021年1-10月份全国火灾形势报告显示，在1-10月份火灾事故中，电气火灾占据了火灾总数的50.4%。

电线电缆做为民用建筑电气中主流的导体，在预防电气火灾，起着至关重要的作用。

建筑电气设计对电线电缆的选型当慎之又慎。

1.当前建筑电气设计中电缆电缆选型的主要问题关于电线电缆选择，我们就不得不提当前正在实施的现行电线电缆标准《阻燃和耐火电线电缆或光缆通则》GB∕T 19666-2019（以下简称19666）与《电缆及光缆燃烧性能分级》GB31247-2014（以下简称31247）。

在19666中电线电缆根据阻燃类别分为4个类别，分别为A、B、C、D；在31247中电线电缆根据燃烧性能分为4个等级，分别为A、B1、B2、B3。

因为两本标准并行实施，那我们设计图中电线电缆到底应该如何准确表达标注？这是让电气设计师非常头疼的事。

本次新民标中第8.9.1、13.8.4、13.9.1等条款，对电线电缆做出的要求均是以31547中规定的“燃烧性能”等级划分（既A、B1、B2、B3）。

在新民标实施前，建筑设计行业内大部分都是按19666中的阻燃类别标注电缆型号，那新民标实施后，是否行业内就应以31547为蓝本，19666就废止了呢？答案是否定的。

新民标第13.9.1条中对超100米的公共建筑、一类公共建筑、人员密集的公共场所、长期有人滞留的地下建筑都做出了明确要求，对二类高层公共建筑、住宅建筑未做要求，那遇到这类建筑我们到底应该如何选择？根据《住宅建筑电气设计规范》JGJ 242-2011第6.4.3条要求“高层住宅建筑中明敷的线缆应选用低烟、低毒的阻燃类线缆。

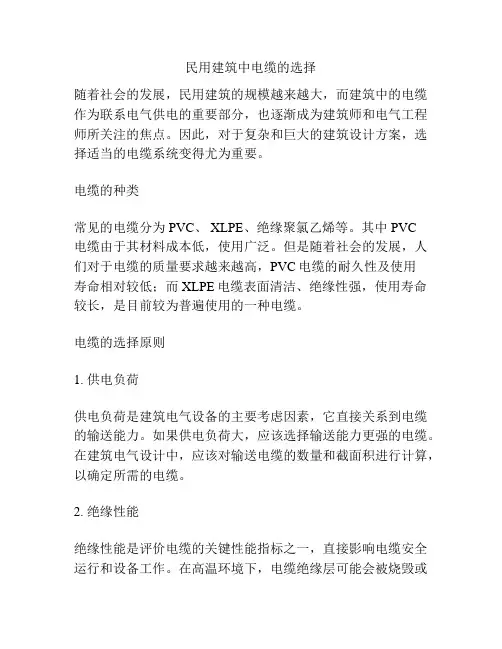

民用建筑中电缆的选择随着社会的发展，民用建筑的规模越来越大，而建筑中的电缆作为联系电气供电的重要部分，也逐渐成为建筑师和电气工程师所关注的焦点。

因此，对于复杂和巨大的建筑设计方案，选择适当的电缆系统变得尤为重要。

电缆的种类常见的电缆分为 PVC、 XLPE、绝缘聚氯乙烯等。

其中PVC电缆由于其材料成本低，使用广泛。

但是随着社会的发展，人们对于电缆的质量要求越来越高，PVC电缆的耐久性及使用寿命相对较低；而XLPE电缆表面清洁、绝缘性强，使用寿命较长，是目前较为普遍使用的一种电缆。

电缆的选择原则1. 供电负荷供电负荷是建筑电气设备的主要考虑因素，它直接关系到电缆的输送能力。

如果供电负荷大，应该选择输送能力更强的电缆。

在建筑电气设计中，应该对输送电缆的数量和截面积进行计算，以确定所需的电缆。

2. 绝缘性能绝缘性能是评价电缆的关键性能指标之一，直接影响电缆安全运行和设备工作。

在高温环境下，电缆绝缘层可能会被烧毁或老化，从而导致电缆失效。

因此，必须选择具有优良绝缘性能的电缆，以确保电缆的安全性和稳定性。

3. 阻燃性能阻燃性是评价电缆安全性能的重要指标之一，直接关系到火灾的发生和扩散。

随着建筑火灾事故的增多，普通的电缆很难承受火灾的考验。

因此，在选择电缆时，应该优先考虑防火性能更好的电缆。

4. 使用环境建筑物的使用环境不尽相同，一般分为室内和室外两种环境。

不同的环境对电缆的要求也略有不同。

室内电缆应该具有柔韧性、耐磨损、阻燃等性能；而室外电缆则应具有防水、耐热、耐腐蚀等性能。

5. 质量保证在选择电缆时，还需要考虑质量保证的问题。

通常选择大品牌的电缆厂家，他们能够提供更加完善的质量保证体系、更加严格的质量检测和监管，确保出厂的每个电缆都具有稳定性和可靠性。

综上所述，电缆在建筑中的选取从供电负荷、绝缘性能、阻燃性能、使用环境和质量保证等角度进行综合考虑。

为了保证整个建筑的电气系统具有可靠性、稳定性和耐受性，在选取电缆的时候一定要进行详细的考察和咨询，最终选择适合的电缆。

民用建筑电气设计中电线电缆的选型及敷设要求一、电线电缆的选型1.根据电流载荷选择导线截面积：根据建筑物的用电负载情况和线路长度，选择合适的导线截面积，以确保线路的电流载荷能够正常运行。

一般来说，随着用电负载的增加，导线截面积也需要增大。

2.根据电压等级选择电缆型号：根据建筑物的电压等级要求，选择符合标准的电缆型号。

常用的低压电缆包括VVRP、VV、VV22等，高压电缆包括YJV、YJV22等。

3.根据敷设环境选择电缆外护层：根据电缆的敷设环境，选择适当的电缆外护层材料。

如在低温环境下，应选择低温耐寒的电缆；在酸碱腐蚀环境下，应选择耐腐蚀的电缆。

4.根据安全要求选择阻燃性能：为了确保建筑物在发生火灾时能够及时疏散人员，电线电缆应具备良好的阻燃性能。

因此，在选型时，应选择阻燃性能符合要求的电线电缆。

二、电线电缆的敷设要求1.敷设路径规划：根据设计要求和布线图，合理规划电线电缆的敷设路径，避免交叉、缠绕等问题。

在规划路径时，还需考虑线路的可维修性和易更换性。

2.保护措施和回路划分：对于容易受到外力损害的电线电缆，应采取相应的保护措施，如设置护管、套管和护铠等。

同时，还需根据实际情况合理划分回路，避免电力负荷过大而影响线路的安全运行。

3.接头和绝缘处理：在电线电缆的敷设过程中，需要进行接头处理和绝缘处理。

接头应采用符合标准的连接器材，并进行正确的接头处理，以确保接头的可靠性。

绝缘处理则可以采用绝缘胶带等材料进行包裹，增强线路的绝缘性能。

4.敷设弯曲半径要求：为了避免电线电缆在弯曲处损坏，敷设过程中需要遵循弯曲半径的要求。

一般来说，低压电线电缆的最小弯曲半径约为电缆外径的4-5倍，高压电线电缆的最小弯曲半径约为电缆外径的10倍。

5.消防通道和标识：在电线电缆的敷设过程中，应确保消防通道的畅通，并设置电线电缆的标识，方便日后维修和更换。

综上所述，电线电缆的选型和敷设要求对于建筑的电气安全和可靠运行起着重要的作用。

民用建筑电气设计中电线电缆得选型及敷设要求核心提示:文章梳理了住宅建筑电气设计中电线电缆得选型,简述除住宅外其它民用建筑电气设计中电线电缆得选型;并探讨配电线路得敷设要求。

1 前言电线电缆作为建筑电气不可或缺得组成部分,它得运用范围极其广泛。

随着建筑物内电气负荷得日益增长,线缆燃烧造成得电气火灾也频繁发生。

同时,一旦火灾发生,消防设备得安全可靠运行,也需要电线电缆得保障。

因此,建筑电气中电线电缆得选用,不仅关系到用电设备得正常使用,关系到建筑电气得工程造价,更重要得就是关系到电气使用得安全性,甚至建筑内人员得人身安全。

本文更多得从消防得角度结合工程经验,根据《电力工程电缆设计规范》、《住宅建筑电气设计规范》、《民用建筑电气设计规范》、《建筑设计防火规范》等国家规范与上海市工程建设规范《民用建筑电线电缆防火设计规程》得规定,按普通、消防负荷两部分,从消防供电干线、应急照明与火灾自动报警等三方面,梳理了各级别民用建筑应选用得电线电缆型式及其敷设方式。

2 常用电力电缆类型在目前得建筑电气设计中,常用得线缆可分为以下几类:普通线缆、阻燃线缆、耐火线缆、无卤低烟线缆与矿物绝缘电缆。

对应上述得各类线缆,不同得厂家有不同得产品,但基本得要求与定义就是一致得。

本文仅列举笔者设计中常用得线缆类型。

(1)普通线缆主要指聚氯乙烯绝缘电线BV线与交联聚乙烯绝缘聚氯乙烯护套绝缘电力电缆YJV、(2)阻燃线缆难以着火并具有阻止或延缓火焰蔓延能力得电线电缆。

该线缆通常指能通过GB/T183 80、3(等同IEC60332-3)试验合格得电线电缆。

包括具有阻燃性得聚氯乙烯绝缘电线ZR BV线与具有阻燃性得交联聚乙烯绝缘聚氯乙烯护套绝缘电力电缆ZRYJV、(3)耐火线缆在规定温度与时间得火焰燃烧下,仍能保持线路完整性得电线电缆。

通常指通过GB／T 12666、6(等效IEC60331)试验合格得电线电缆。

包括具有耐火性得聚氯乙烯绝缘电线N HBV线与具有耐火性得交联聚乙烯绝缘聚氯乙烯护套绝缘电力电缆NHYJV、(4)无卤低烟线缆无卤低烟阻燃线缆WDZ-BYJ/YJY:材料不含卤素,燃烧时产生得烟尘较少并且具有阻止或延缓火焰蔓延得电线电缆。

7 电缆选择及敷设7.1电缆选择7.1.1 电缆应根据周围环境、用电设备的技术参数和敷设方式等条件进行选择。

7.1.2 电缆芯线应采用铜芯。

7.1.3 电缆绝缘水平的选择原则：1 交流系统中电力电缆缆芯的相间额定电压，不得低于使用回路的工作线电压；2 交流系统中电力电缆缆芯与绝缘屏蔽或金属套之间额定电压的选择，对于中性点直接接地或经低阻抗接地的系统，当接地保护动作不超过1min切除故障时，应按100%的使用回路工作相电压。

对于中性点不接地或经高阻抗接地的系统，不宜低于133%的使用回路工作相电压；3 控制电缆额定电压的选择，应不低于该回路工作电压，满足可能经受的暂态和工频过电压的要求。

一般宜选用450/750V。

当外部电气干扰影响很小时，可选用较低的额定电压。

7.1.4 装置区宜采用阻燃型交联聚乙烯绝缘电缆，爆炸和火灾危险环境中架空敷设的电缆应采用阻燃型电缆，火灾报警电缆应选择防火电缆，移动式电气设备的供电线路，应采用橡皮绝缘电缆。

7.1.5 电缆明敷时，宜采用有塑料护套的电缆，有可能存在机械损伤时，应采用相应的防护措施；电缆直埋敷设时，应有加强外护层或钢带铠装外护层的电缆。

7.1.6 控制、信号、测量、网络电缆的选择宜符合下列规定：1 强电回路控制电缆，除位于超高压配电装置或与高压电缆紧邻并行较长，需抑制干扰情况外，可不含金属屏障。

当位于存在干扰影响的环境又不具备有效抗干扰措施时，益有金属屏蔽；2 下列情况的回路，相互间不宜合用一根控制电缆：a}弱电信号、控制回路与强电信号、控制回路；b}低电平信号与高电平信号回路；不同馈电回路的断路器、接触器控制回路；同一馈电回路的电力线路与控制回路。

3 计算机系统控制电缆的选择应符合下列规定：a}开关量信号，可采用总屏蔽电缆；b} 高电平模拟信号，宜用对绞线芯总屏蔽电缆，必要时也可用对绞线芯分屏蔽电缆；低电平模拟信号或脉冲量信号,宜采用对绞线芯分屏蔽电缆，必要时也可采用对绞线芯分屏蔽复合总屏蔽电缆；c}用于计算机通信的网络及串行通信电缆可采用对绞线芯分屏蔽复合总屏蔽电缆、同轴电缆或光纤电缆；d}电缆缆芯最小截面不应小于0.5mm2，双绞线绞距不应小于60mm，电缆耐压不应低于500V；7.1.7 电力电缆截面的选择应满足下列规定：1 最大工作电流作用下的缆芯温度，不得超过按电缆使用寿命确定的允许值。

电线电缆的选择与敷设规范摘要：在工厂的供电系统当中，主要就是把电力系统里面的电能降压，然后再分配其到各个不同的厂房或者车间当中去。

供电系统主要由工厂的总降压变电所，高压配电线路，车间变电所，低压配电线路和及用电的设备所组成。

本文主要探讨电线电缆的选择与敷设要点。

关键词：电线电缆；选择；敷设中图分类号：TM75文献标识码：A引言进行变电工程建设时，若出现敷设电缆不达标问题，会造成工程返工或者重新采购设备和材料，一方面增加了施工费用，浪费了人力与物力资源；另一方面，对工程进度有较大的影响。

为了提升电缆敷设的施工质量，保证电缆性能得以充分发挥，在电力工程施工环节，可以采用三维设计技术。

1电缆敷设种类电缆敷设保证这配电网运行的稳定性，是保障电力施工质量的关键环节。

电缆敷设种类有以下五种：①穿管敷设。

电缆敷设最常用的敷设方式是穿管敷设，它一般分为明敷、暗敷两种形式。

对于明敷要注意地面以上2m需要安装保护管。

②隧道敷设。

隧道建设中的电力工程需要进行电缆的隧道敷设，一般采用暗敷的形式。

由于隧道地形比较复杂，而且受制于光线因素，所以隧道敷设的工程量很大，一般需要较大的资金与人力投入。

③桥架敷设。

桥架敷设通常应用于小镇、乡村等地区的电缆敷设，它包含托臂、盖板、立柱、隔板等结构，不通过管线进行敷设，因此敷设方法与其他电缆敷设有较大区别。

④电缆沟敷设。

电缆沟敷设主要应用于大城市电缆敷设，分为支架敷设、无支架敷设两种形式，敷设时需要先开挖电缆沟，同时将支架预埋进电缆沟。

⑤电缆排管敷设。

电缆排管敷设是使用排管（石棉水泥管、塑料管等）进行电缆排敷、敷设时要将电缆放在与管道平行上段，同时配合滑轮进行敷设。

2电线电缆的选择与敷设要点2.1负荷计算使用用电设备组来进行负荷计算，主要指的就是用电设备组在供电系统里取用半个小时的最大负荷，之后再测量出用电设备组的设备容量。

然后再测量出用电设备组所有设备的额定容量之和。

所确定的三项有电设备组在进行有功计算负荷的时候是有基本公式的，事实上基本公式当中的系数不但和用电设备组的工作性质以及设备的台数，还有设备的效率和线路损耗有直接关系。

民用建筑电气设计中电线电缆的选型及敷设要求发布日期：2015-04-29 来源：《电气&智能建筑》作者：晓萍渊哲核心提示：文章梳理了住宅建筑电气设计中电线电缆的选型，简述除住宅外其它民用建筑电气设计中电线电缆的选型；并探讨配电线路的敷设要求。

1前言电线电缆作为建筑电气不可或缺的组成部分，它的运用围极其广泛。

随着建筑物电气负荷的日益增长，线缆燃烧造成的电气火灾也频繁发生。

同时，一旦火灾发生，消防设备的安全可靠运行，也需要电线电缆的保障。

因此，建筑电气中电线电缆的选用，不仅关系到用电设备的正常使用，关系到建筑电气的工程造价，更重要的是关系到电气使用的安全性，甚至建筑人员的人身安全。

本文更多的从消防的角度结合工程经验，根据《电力工程电缆设计规》、《住宅建筑电气设计规》、《民用建筑电气设计规》、《建筑设计防火规》等国家规和市工程建设规《民用建筑电线电缆防火设计规程》的规定，按普通、消防负荷两部分，从消防供电干线、应急照明和火灾自动报警等三方面，梳理了各级别民用建筑应选用的电线电缆型式及其敷设方式。

2常用电力电缆类型在目前的建筑电气设计中，常用的线缆可分为以下几类：普通线缆、阻燃线缆、耐火线缆、无卤低烟线缆和矿物绝缘电缆。

对应上述的各类线缆，不同的厂家有不同的产品，但基本的要求和定义是一致的。

本文仅列举笔者设计中常用的线缆类型。

（1）普通线缆主要指聚氯乙烯绝缘电线BV线和交联聚乙烯绝缘聚氯乙烯护套绝缘电力电缆YJV.（2）阻燃线缆难以着火并具有阻止或延缓火焰蔓延能力的电线电缆。

该线缆通常指能通过GB/T18380.3（等同IEC60332-3）试验合格的电线电缆。

包括具有阻燃性的聚氯乙烯绝缘电线ZRBV线和具有阻燃性的交联聚乙烯绝缘聚氯乙烯护套绝缘电力电缆ZRYJV.（3）耐火线缆在规定温度和时间的火焰燃烧下，仍能保持线路完整性的电线电缆。

通常指通过GBZ T 12666.6（等效IEC60331）试验合格的电线电缆。

奥园住宅项目电线电缆选择标准（2017年版）编制目的：为适应集团快速发展，不断提高项目开发设计水平，在满足使用要求的前提下，以经济、成熟为原则，统一集团所有住宅项目电线电缆选型、敷设方式做法，能够有效简化线缆类型与施工工艺，直接节约线缆费用及缩短施工时间。

适用范围：集团所有住宅项目（含底层商铺，建筑高度＜100m）一、高低压配电系统线缆设计标准1.高压部分1.1线缆选择a.从市政变电站至小区高压进线柜、高压出线柜至变压器均采用铜芯交联聚乙烯绝缘聚氯乙烯护套钢带铠装聚氯乙烯外护套阻燃电力电缆，电缆使用等级为8.7/15KV，即ZR-YJV22-8.7/15KV。

b.从变压器至低压配电柜采用五芯密集式母线槽,应采用TN-S供电系统。

c.如当地供电部门有特殊要求，按当地供电部门要求执行。

1.2敷设方式a.红线范围内的室外高压进线采用直埋暗敷至地下室侧壁（侧壁预留刚性防水套管），并设置电缆检查井；从地下室侧壁至高压进线柜，采用封闭式金属线槽吊装敷设。

b.红线外部分，应根据实际情况，结合当地供电局要求，以最经济、合理的方式敷设。

2.低压部分2.1线缆选择a.一类高层住宅建筑，且54＜建筑高度（H）＜100m，其低压部分的线缆选择，按下表要求进行选择：注：裙楼地下室的消防负荷，如因审图要求，其干线可采用矿物绝缘电缆，支线采用低烟无卤耐火型电缆。

b.二类高层住宅建筑，其低压部分的线缆选择，按下表要求进行选择：c.单、多层民用建筑,其低压部分的线缆选择，按下表要求进行选择：单、多层民用建筑低压配电系统线缆选择表（建筑高度≤27m ）d.从柴油发电机到低压配电柜宜采用铜芯交联聚乙烯绝缘聚氯乙烯护套阻燃电力电缆，即ZR-YJV 型。

当计算电流较大时，可选择普通密集型母线槽。

e.应急照明、疏散指示的线缆选择参照对应的消防配电线路选型。

2.2敷设方式a.室内电缆均采用明敷的方式，可采用封闭式金属线槽或穿金属导管布线。
