电缆选型及敷设(1)

电线、电缆的选择与敷设一、电线、电缆的型号冶金工厂选用的电缆一般均为380V和3~10KV的电缆。

35KV及以上的电缆在电厂和总降变电所中使用，不作详细介绍。

1.电线或称导线，为导体外仅包一层绝缘层，电压一般仅为500V，必须穿钢管或硬塑料管敷设。

2.电缆，一般在导体外除包一层绝缘层外，再包一层护套层，一般用于穿钢管或在电缆桥架上敷设，对于直接埋地敷设和需受拉力或机械外力的场所，需采内护层及特征，数字表示外护层（铠装层及外被层）材料。

电缆型号按以下规定编制①为用途，电力电缆不表示。

控制电缆为K。

②为绝缘，纸绝缘为Z，聚氯乙烯为V，聚乙烯绝缘为Y，交联聚乙烯绝缘为YJ，橡皮绝缘为X，棉纱编织橡皮绝缘为BX。

③为缆芯材质，铜芯不表示，铝芯为L。

④为内护层，铅为Q，铝为L，聚氯乙稀为V，聚乙烯为Y。

聚丁胶为F。

⑤为特征，无特征不表示。

不滴漏为D，分相结构为F，屏蔽为P，软线为R。

⑥为铠装层，以数字0～4表示，数字含义见表1。

⑦为外被层，以数字0～4表示，数字含义见表1。

⑧为电压，以数字表示，单位为KV或V。

表，1外护层（铠装层及外被层）数字含义例1.“YJV32-26/35”，表示铜芯交联聚乙烯绝缘（内护层为聚氯乙稀）细园钢丝铠装聚氯乙稀护套电力电缆例2.KVV-500，表示控制电缆，聚氯乙稀绝缘（内护层为聚氯乙烯）控制电缆附注：有时在电缆型号的前面加注ZR，NF或在型号后面加注FR等字母的意义为：ZR—阻燃NF—防火FR—阻燃二、电缆型号选择1.缆芯材质选择目前一般都采用铜芯电缆，铝芯电缆已很少采用。

2.绝缘及内护层选择a..高压电力电缆一般选用交联聚乙烯护套电缆（YJV）电压在6KV以下时亦可选用聚氯乙烯绝缘聚氯乙烯护套电缆（VV）。

b.低压电缆一般选用YJV和VV。

c.控制电缆一般选用聚氯乙稀绝缘聚氯乙烯护套控制电缆（KVV）。

d.弱电回路用的控制电缆，需抑制感应干扰时，宜选用有金属屏蔽层的控制电缆，当电磁感应干扰是显著时，可选用缆芯为对绞型控制电缆。

电力工程施工电缆规范是为了保证电力工程施工质量、安全、进度和投资控制而制定的。

本规范适用于电力系统中电缆线路的施工，包括电缆选型、敷设、连接、固定、防火等环节。

一、电缆选型1. 电缆类型应根据电力系统的设计要求、敷设方式、环境条件等因素进行选择。

一般分为交联聚乙烯绝缘电缆、聚氯乙烯绝缘电缆、橡皮绝缘电缆等。

2. 电缆截面应根据负载电流、敷设方式、环境温度、电缆长度等因素进行选择。

应满足热稳定、载流容量、电压降等要求。

3. 电缆的敷设方式应根据电缆的类型、截面、敷设环境、地下管道的状况等因素进行选择。

一般有直接埋地、电缆沟、隧道、架空等敷设方式。

二、电缆敷设1. 电缆敷设前应进行清管、吹扫，确保管道内无杂物、水分、油污等。

2. 电缆敷设应按照设计图纸和施工方案进行，严格控制电缆的弯曲半径，避免过度弯曲损伤电缆。

3. 电缆敷设应采取防潮、防火、防腐蚀等措施，确保电缆安全可靠。

4. 电缆敷设过程中，应定期检查电缆的绝缘电阻、电压降等参数，确保电缆质量。

三、电缆连接1. 电缆连接应采用专用连接器件，如接头、连接管等。

连接器件应符合国家标准和行业规定。

2. 电缆连接前应清洁电缆端面，去除氧化层、污垢等。

3. 电缆连接应牢固、可靠，连接器件的接触电阻应符合规定。

4. 电缆连接后应进行绝缘测试，确保连接部位的绝缘性能达到要求。

四、电缆固定1. 电缆固定应采用专用固定器件，如夹具、挂钩等。

固定器件应符合国家标准和行业规定。

2. 电缆固定应牢固、可靠，避免电缆过度弯曲、磨损等。

3. 电缆固定间距应根据电缆类型、截面、敷设方式等因素进行确定。

五、防火措施1. 电缆敷设过程中，应采取防火隔离、防火涂料等防火措施。

2. 电缆穿越防火分区时，应设置防火堵料、防火门等防火设施。

3. 电缆隧道、电缆沟等敷设场所应设置火灾报警、灭火系统等消防设施。

六、施工质量控制1. 施工过程中，应严格执行施工方案、技术规范，确保施工质量。

2. 施工人员应具备相应的专业技术资格，熟悉电缆施工工艺和操作规程。

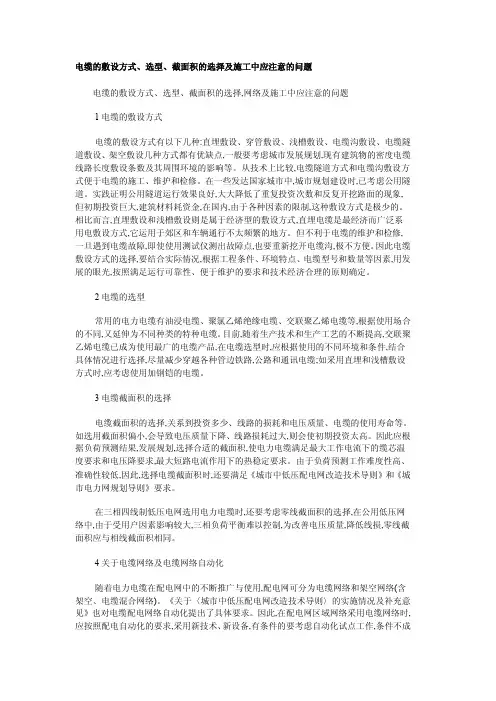

电缆的敷设方式、选型、截面积的选择及施工中应注意的问题电缆的敷设方式、选型、截面积的选择,网络及施工中应注意的问题1电缆的敷设方式电缆的敷设方式有以下几种:直埋敷设、穿管敷设、浅槽敷设、电缆沟敷设、电缆隧道敷设、架空敷设几种方式都有优缺点,一般要考虑城市发展规划,现有建筑物的密度电缆线路长度敷设条数及其周围环境的影响等。

从技术上比较,电缆隧道方式和电缆沟敷设方式便于电缆的施工、维护和检修。

在一些发达国家城市中,城市规划建设时,已考虑公用隧道。

实践证明公用隧道运行效果良好,大大降低了重复投资次数和反复开挖路面的现象,但初期投资巨大,建筑材料耗资金,在国内,由于各种因素的限制,这种敷设方式是极少的。

相比而言,直埋敷设和浅槽敷设则是属于经济型的敷设方式,直埋电缆是最经济而广泛系用电敷设方式,它运用于郊区和车辆通行不太频繁的地方。

但不利于电缆的维护和检修,一旦遇到电缆故障,即使使用测试仪测出故障点,也要重新挖开电缆沟,极不方便。

因此电缆敷设方式的选择,要结合实际情况,根据工程条件、环境特点、电缆型号和数量等因素,用发展的眼光,按照满足运行可靠性、便于维护的要求和技术经济合理的原则确定。

2电缆的选型常用的电力电缆有油浸电缆、聚氯乙烯绝缘电缆、交联聚乙烯电缆等,根据使用场合的不同,又延伸为不同种类的特种电缆。

目前,随着生产技术和生产工艺的不断提高,交联聚乙烯电缆已成为使用最广的电缆产品,在电缆选型时,应根据使用的不同环境和条件,结合具体情况进行选择,尽量减少穿越各种管边铁路,公路和通讯电缆;如采用直埋和浅槽敷设方式时,应考虑使用加钢铠的电缆。

3电缆截面积的选择电缆截面积的选择,关系到投资多少、线路的损耗和电压质量、电缆的使用寿命等。

如选用截面积偏小,会导致电压质量下降、线路损耗过大,则会使初期投资太高。

因此应根据负荷预测结果,发展规划,选择合适的截面积,使电力电缆满足最大工作电流下的缆芯温度要求和电压降要求,最大短路电流作用下的热稳定要求。

常用电线电缆的选型及敷设要求本文更多的从消防的角度结合工程经验，根据《电力工程电缆设计规范》、《住宅建筑电气设计规范》、《民用建筑电气设计规范》、《建筑设计防火规范》等国家规范的规定，按普通、消防负荷两部分，从消防供电干线、应急照明和火灾自动报警等三方面，梳理了各级别民用建筑应选用的电线电缆型式及其敷设方式。

01在目前的建筑电气设计中，常用的线缆可分为以下几类：普通线缆、阻燃线缆、耐火线缆、无卤低烟线缆和矿物绝缘电缆。

对应上述的各类线缆，不同的厂家有不同的产品，但基本的要求和定义是一致的。

①普通电缆主要指聚氯乙烯绝缘电线BV线和交联聚乙烯绝缘聚氯乙烯护套绝缘电力电缆YJV。

②阻燃线缆难以着火并具有阻止或延缓火焰蔓延能力的电线电缆。

该线缆通常指能通过GB/T18380.3(等同IEC60332-3)试验合格的电线电缆。

包括具有阻燃性的聚氯乙烯绝缘电线ZRBV线和具有阻燃性的交联聚乙烯绝缘聚氯乙烯护套绝缘电力电缆ZRYJV.③耐火线缆在规定温度和时间的火焰燃烧下，仍能保持线路完整性的电线电缆。

通常指通过GB/T12666.6(等效IEC60331)试验合格的电线电缆。

包括具有耐火性的聚氯乙烯绝缘电线NHBV线和具有耐火性的交联聚乙烯绝缘聚氯乙烯护套绝缘电力电缆NHYJV.④无卤低烟线缆无卤低烟阻燃线缆WDZ-BYJ/YJY：材料不含卤素，燃烧时产生的烟尘较少并且具有阻止或延缓火焰蔓延的电线电缆。

通常把能通过GB/T 17650.2(等同IEC60754-2)、GB/T17651.2(等同IEC61034-2)和GB/T18380.3(等同IEC60332-3)三项标准试验合格的电线电缆称为无卤低烟阻燃电线电缆。

无卤低烟阻燃耐火线缆WDZN-BYJ/YJY：材料不含卤素，燃烧时产生的烟尘较少并且具有阻止或延缓火焰蔓延、可保持线路完整性的电线电缆。

通常把能通过GB/T17650.2(等同IEC 60754-2)、CB/T 17651.2(等同IEC61034-2)、GB/T 18380.3(等同IEC 60332-3)及GB/T12666.6(等效IEC60331)四项标准试验合格的电线电缆称为无卤低烟阻燃耐火电线电缆。

输配电线路及电缆选型与敷设主要讨论了输配电线路及电缆的选型与敷设,涵盖了各种电缆类型、敷设方式、选型原则等内容,以期为电力工程的设计和施工提供一些参考和指导。

电缆类型电缆主要分为三种类型:交流电缆、直流电缆和光电复合电缆。

交流电缆主要用于输配电系统中,其特点是传输容量大、传输距离远、电压等级高。

直流电缆主要用于直流输电系统中,其特点是输电能力强、输电损耗小、线路造价低。

光电复合电缆主要用于通信系统中,其特点是传输速率快、传输距离远、抗干扰能力强。

电缆敷设方式电缆敷设方式主要有四种:直埋敷设、管道敷设、隧道敷设和架空敷设。

直埋敷设是将电缆直接埋入地下,适用于短距离、小容量电缆线路。

管道敷设是将电缆放入预制的管道中,适用于较长距离、较大容量电缆线路。

隧道敷设是将电缆放入专门挖掘的隧道中,适用于长距离、大容量电缆线路。

架空敷设是将电缆架设在空中,适用于大容量、长距离电缆线路。

电缆选型原则电缆选型应遵循以下原则:1.满足电力系统技术要求:电缆的额定电压、额定电流、短路容量等参数应满足电力系统的技术要求。

2.经济合理:在满足技术要求的前提下,应选择价格合理、运行维护成本低的电缆。

3.安全可靠:电缆应具有足够的机械强度、耐热性能、耐腐蚀性能、抗干扰能力等,保证电缆在运行过程中的安全可靠性。

4.施工方便:电缆的截面、敷设方式、接头方式等应考虑施工方便。

在实际工程中,应根据具体情况选择合适的电缆类型、敷设方式和选型原则,以达到最佳的设计效果。

接下来将就输配电线路及电缆的选型与敷设分别展开讨论。

输配电线路选型在选择输配电线路时，需要考虑以下几个关键因素：线路长度和功率传输线路的长度和预期传输的功率是选择输配电线路的两个基本参数。

线路长度决定了电缆的类型和敷设方式，而功率传输则影响了电缆的截面面积。

对于长距离输电，通常需要使用高电压等级以减少传输损耗，同时选择适合该电压等级的电缆。

环境条件对电缆的选型和敷设方式有重要影响。

浅谈电线电缆的选型和安装敷设一、电线电缆选用的一般原则在选用电线电缆时，一般要注意电线电缆型号、规格（导体截面）的选择。

⒈电线电缆型号的选择选用电线电缆时，要考虑用途，敷设条件及安全性；根据用途的不同，可选用电力电缆、架空绝缘电缆、控制电缆等；根据敷设条件的不同，可选用一般塑料绝缘电缆、钢带铠装电缆、钢丝铠装电缆、防腐电缆等；根据安全性要求，可选用不延燃电缆、阻燃电缆、无卤阻燃电缆、耐火电缆等。

⒉电线电缆规格的选择确定电线电缆的使用规格（导体截面）时，一般应考虑发热，电压损失，经济电流密度，机械强度等选择条件。

根据经验，低压动力线因其负荷电流较大，故一般先按发热条件选择截面，然后验算其电压损失和机械强度；低压照明线因其对电压水平要求较高，可先按允许电压损失条件选择截面，再验算发热条件和机械强度；对高压线路，则先按经济电流密度选择截面，然后验算其发热条件和允许电压损失；而高压架空线路，还应验算其机械强度。

若用户没有经验，则应征询有关专业单位或人士的意见。

二、电线电缆的安装与施工电线电缆敷设安装的设计和施工应按GB52022-05《电力工程电缆设计规范》等有关规定进行，并采用必要的电缆附件（终端和接头）。

供电系统运转质量、安全性和可靠性不仅与电线电缆本身质量有关，还与电缆附件和线路的施工质量有关。

通过对线路故障统计分析，由于施工、安装和接续等因素造成的故障往往要比电线电缆本体缺陷造成的故障可能性大得多。

因此要正确地选用电线电缆及配套附件，除按规范要求进行设计和施工外，还应当注意如下几个方面的问题：⒈电缆敷设安装应当由有资格的专业单位或专业人员进行，不符合有关规范规定要求的施工和安装，有可能导致电缆系统不能正常运转。

⒉人力敷设电缆时，应统一指挥控制节奏，每隔1.5～3米有一人肩扛电缆，边放边拉，慢慢施放。

⒊机械施放电缆时，一般采用专用电缆敷设机并配备必要牵引工具，牵引力大小适当、控制均匀，以免损坏电缆。

电缆选型的几种方法电缆选型是指根据特定的工程要求和应用环境条件，选择合适的电缆类型和规格。

正确的电缆选型可以保证电气设备的安全运行，提高电力传输的效率。

下面介绍几种常用的电缆选型方法。

1.电气参数选型法：根据工程所要求的电流载荷、额定电压、短路电流、电缆长度等电气参数，选择符合要求的电缆。

可以通过计算电流载荷的方法，来确定所需的电缆截面积和导体规格。

2.环境条件选型法：根据电缆敷设的环境条件，如温度、湿度、辐射等因素，选择适合的电缆。

例如，在高温环境下，需要选择能够承受高温的耐热电缆。

3.功能要求选型法：根据工程所要求的电缆的功能特性，如阻燃性能、耐火性能、耐腐蚀性能等，选择相应的电缆。

例如，在火灾风险较高的场所，需要选择具有良好阻燃性能的阻燃电缆。

4.结构形式选型法：根据电缆的结构形式，包括绝缘材料、绝缘层厚度、导体材料、屏蔽材料等，选择适合的电缆。

例如，在需要抗干扰、抗电磁干扰的场所，需要选择具有屏蔽层的屏蔽电缆。

5.经济性选型法：综合考虑电缆的价格和性能，选择经济合理的电缆。

需要综合考虑初期投资和长期运行成本，选择性价比较高的电缆。

6.标准规范选型法：根据国家或行业的标准规范，选择符合要求的电缆。

例如，在国际标准化组织（ISO）出版的电缆标准中，规定了各种类型的电缆的性能要求和测试方法。

从以上几种选型方法可以看出，电缆选型需要考虑多个因素，包括电气参数、环境条件、功能要求、结构形式、经济性以及标准规范等。

不同的电缆选型方法可以结合使用，以获得最佳的电缆选型方案。

此外，可以根据具体工程的特点和要求，进行定制化选型，以满足实际应用的需要。

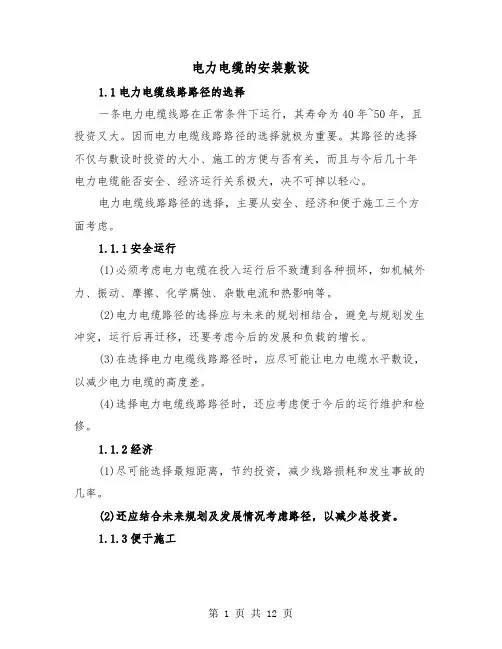

电力电缆的安装敷设1.1电力电缆线路路径的选择一条电力电缆线路在正常条件下运行，其寿命为40年~50年，且投资又大。

因而电力电缆线路路径的选择就极为重要。

其路径的选择不仅与敷设时投资的大小、施工的方便与否有关，而且与今后几十年电力电缆能否安全、经济运行关系极大，决不可掉以轻心。

电力电缆线路路径的选择，主要从安全、经济和便于施工三个方面考虑。

1.1.1安全运行(1)必须考虑电力电缆在投入运行后不致遭到各种损坏，如机械外力、振动、摩擦、化学腐蚀、杂散电流和热影响等。

(2)电力电缆路径的选择应与未来的规划相结合，避免与规划发生冲突，运行后再迁移，还要考虑今后的发展和负载的增长。

(3)在选择电力电缆线路路径时，应尽可能让电力电缆水平敷设，以减少电力电缆的高度差。

(4)选择电力电缆线路路径时，还应考虑便于今后的运行维护和检修。

1.1.2经济(1)尽可能选择最短距离，节约投资，减少线路损耗和发生事故的几率。

(2)还应结合未来规划及发展情况考虑路径，以减少总投资。

1.1.3便于施工(1)应尽量减少穿越各种管道、铁路、公路等设施和拐弯、迂回，以便于敷设。

(2)应考虑便于电缆的运输。

(3)当电力电缆线路采用隧道或排管敷设方式时，还应考虑以下几个方面：1)应选择土质较好，地下水位低的路径，以免土质松软增加施工的困难或在运行中地基下沉损坏管道。

2)应选择已定型的道路，与市政规划一致，以免日后迁移造成浪费。

3)应选择在车行道的一侧或慢车道上，有较宽的人行道或绿化带时，力争在人行道或绿化带下，这样可降低管道所承受的载荷和少穿越马路。

4)应选择比较直的路径，避免建设在迂回曲折的道路上，以利于少占道路的断面和便于电缆的敷设。

5)应避免与其他管线的主干线在同一马路上，以减少交叉或相互干扰。

6)应结合电力系统的长远规划以及有利于架空线路的逐步转入地下，应按该地区的最终容量考虑，一次投资、一次建成，不宜日后再进行扩建。

1.2电力电缆线路的敷设方式及其要求1.2.1电力电缆线路的敷设方式(1)直接埋设在地下，这是最通行和最经济的敷设方法。

电缆选型规范电缆选型规范是指在电缆使用过程中，根据不同的应用场景和需求选取符合要求的电缆的一套标准和规范。

电缆选型规范主要包括电缆的类型、规格、电气性能、机械性能、环境适应性、安装方式和施工要求等方面的规定。

下面是一份1000字左右的电缆选型规范，供参考：电缆选型规范1. 引言本规范旨在规定电缆选型的基本原则、标准和操作流程，确保电缆的安全、可靠使用，减少故障风险和维修成本。

2. 选型原则（1）根据用途和环境要求选择合适的电缆类型，确保其电气性能和机械性能符合要求；（2）根据电缆的额定电压、额定电流以及应力条件来确定电缆的截面积和导体材质；（3）根据电缆的安装方式和长度来确定其功耗损耗和电缆的敷设方式；（4）根据环境条件，选择电缆的耐热性能、耐候性能、阻燃性能等特殊性能；（5）根据相关的国家标准和规范进行电缆选择，确保电缆符合国家标准的要求；（6）根据工程预算和维修保障需要，合理控制电缆的成本和维护费用；3. 选型流程（1）了解工程要求和用途环境，包括额定电压、额定电流、电缆敷设方式、长度和环境条件等；（2）根据工程参数，选择合适的电缆类型和截面积，确保其电气性能符合要求；（3）根据工程参数，选择合适的电缆导体材质，确保其机械性能符合要求；（4）根据工程参数和环境要求，选择合适的电缆外饰材料，确保其耐热性能、耐候性能和阻燃性能符合要求；（5）根据电缆的敷设方式和长度，确定电缆的功耗损耗和敷设方式，确保其安装合理、节能高效；（6）根据工程预算和维修保障需求，评估电缆的成本和维护费用，确保其经济合理；（7）结合实际情况，调整和优化电缆选型方案，确保综合性能最优；4. 规格和标准（1）根据国家标准和相关技术规范，选择电缆的型号和规格；（2）根据生产厂家提供的产品性能指标，对电缆进行评估和比较；（3）选择符合要求且经过认证的品牌和型号的电缆，确保其质量和可靠性；5. 安装和施工要求（1）电缆的敷设应符合相关的安装规范和标准要求；（2）电缆的接头和连接应符合相关的安装规范和标准要求；（3）电缆的固定和保护应符合相关的安装规范和标准要求；（4）电缆的绝缘和屏蔽应符合相关的安装规范和标准要求；（5）电缆敷设的环境应符合相关的安装规范和标准要求；（6）电缆敷设的施工工艺应符合相关的安装规范和标准要求；6. 检查和验收（1）确保电缆的型号、规格和数量符合设计要求；（2）对电缆的外观、质量和电气性能进行检查；（3）对电缆敷设的位置、固定和保护进行检查；（4）对电缆的绝缘和屏蔽进行检查；（5）对电缆的安装和施工工艺进行检查；（6）对电缆的试运行情况进行检查和评估；7. 总结和改进根据电缆使用过程中的实际情况，总结经验，改进选型方案和施工工艺，不断提高电缆的质量和可靠性，减少故障和维修成本。

电力电缆选型与敷设第一章电力电缆的基础知识1.1电力电缆的用途与优缺点发电厂发出的电能传送到远方的变电所、配电所及各种用户，是通过架空线或电缆线路实现的。

用于传送和分配电能的电缆称为电力电缆。

电能传送中，通过建筑物和居民密集的地区，地面空隙有限，不能立设杆塔和架空线，就需要施放地下电缆。

在发电厂或变电所中，引出线很多，往往因空间不够，也需要电缆来输送电能。

采用电缆输送电能比用架空线具有下列优点。

①占地小。

地下敷设不占地面空间，不受地面建筑物的影响，不需在地面架设杆塔、导线，适用于城市、街道供电，使市容整齐美观。

②对人身比较安全。

地下隐蔽工程，人们不可能触及。

③供电可靠，不受外界的影响。

自然界常见的如雷击、风害、水、风筝、鸟害等因素会造成架空线的短路和接地等故障，而电缆不会受影响。

④运行维护简单方便，工作量少，费用低。

⑤电缆的电容较大，有利于提高电力系统的功率因数。

对于地下地水电站来说，电缆引出线成为它不可缺少的一个重要组成部分，对于过江、过河输电线路，由于跨度太大而不宜敷设架空线，或者为了避免架空线对船只通航的障碍时，宜采用电缆，为避免电力线对通信产生干扰，则多采用电缆，在大城市人口稠密区的配电网、大型工厂、发电厂以及电网交叉区、交通拥挤区等，也需采用电缆，其占地少、安全可靠，可以减少电网对交通、城市建设的影响。

但是，电缆线路与架空线路比较存在如下缺点：①成本高，投资费用较大。

②敷设后不易更换变动，不宜作临时性的线路使用。

③线路不易分支。

④故障测寻困难。

⑤检修费工、费时、费用大。

⑥电缆头的制作工艺要求较高。

综上所述，在什么情况下采用电缆，需综合考虑后再决定。

1.2电力电缆的种类及特征1.2.1电力电缆的种类电力电缆按绝缘材料、电能形式、结构特征、电压等级、导体标称截面积、导体芯数以及安装敷设的环境等有以下分类。

⑴按绝缘材料分类①油纸绝缘A、黏性浸渍纸绝缘（统包型、分相屏蔽型）。

B、不滴流浸渍纸绝缘（统包型、分相屏蔽型）。

电缆敷设方案第1篇电缆敷设方案一、项目背景随着我国经济的快速发展，电力需求不断增长，电网建设规模逐步扩大。

为了满足日益增长的用电需求，提高供电可靠性和供电质量，本项目应运而生。

本项目为某城市新区电缆敷设工程，主要包括电缆线路设计、敷设、接续及验收等工作。

二、设计原则1. 符合国家及地方相关法律法规、规范标准的要求。

2. 满足电网建设、运行、维护的需求。

3. 充分考虑地形、地貌、交通、环境等因素，降低对周边环境的影响。

4. 优化设计方案，提高电缆线路的安全可靠性、经济合理性和施工便捷性。

三、电缆选型1. 电缆类型：根据工程需求，选用交联聚乙烯绝缘铜芯电缆。

2. 电缆截面：根据负荷预测、电压损失、热稳定等条件，确定电缆截面。

3. 电缆品牌：选用国内知名品牌，确保电缆质量和使用寿命。

四、敷设方式1. 直埋敷设：适用于地形平坦、无特殊要求的区域。

2. 桥架敷设：适用于跨越道路、河流等场合。

3. 管道敷设：适用于地下管线密集、空间受限的区域。

五、敷设工艺1. 施工准备：办理相关手续，编制施工组织设计，开展技术交底。

2. 电缆敷设：按照设计图纸和规范要求，采用机械或人工方式进行敷设。

3. 电缆接续：采用冷缩或热缩接续工艺，确保接续质量。

4. 防护措施：对电缆进行防护，包括穿管、包封、标识等。

六、质量保证措施1. 严格遵循国家及地方相关法律法规、规范标准。

2. 加强原材料质量控制，确保电缆及附件质量合格。

3. 强化施工过程管理，严格执行施工方案，确保工程质量。

4. 开展质量检查和验收，及时整改存在的问题。

七、安全文明施工1. 制定安全施工措施，确保施工过程中的人身安全。

2. 加强施工现场管理，遵守环境保护规定，降低对周边环境的影响。

3. 开展安全教育培训，提高施工人员的安全意识。

4. 做好施工现场的卫生清洁工作，保持环境整洁。

八、进度计划1. 施工准备：1个月。

2. 电缆敷设：2个月。

3. 电缆接续及验收：1个月。

一、1.下级断路器额定电流不得大于上级断路器额定电流。

2.下级电缆的载流量不得大于上级电缆的载流量。

3.室内电缆沟或室外信号线埋深不得低于400mm.二、GB 50054-1995 低压配电设计规范第4．3．4条过负载保护电器的动作特性应同时满足下列条件：Ib≤In≤IzI2≤1.45Iz式中Ib——线路计算负载电流（A）In——熔断器熔体额定电流或断路器额定电流或整定电流（A熔断器熔体额定电流或断路器额定电流或整定电流（A）；Iz——导体允许持续载流量（A）I2 ——保证保护电器可靠动作的电流（A）。

当保护电器为低压断路器时，I2为约定时间内的约定动作电流；当为熔断器时，I2为约定时间内的约定熔断电流.第二节绝缘导线布线第条直敷布线可用于正常环境的屋内场所并应符合下列要求一直敷布线应采用护套绝缘导线其截面不宜大于6mm2，布线的固定点间距，不应大于300mm二绝缘导线至地面的最小距离应符合表5.2.1的规定三当导线垂直敷设至地面低于1.8m时，应穿管保护。

表5.2.1绝缘导线至地面的最小距离表第5.6.8条无铠装的电缆在屋内明敷当水平敷设时，其至地面的距离不应小于2.8m，当垂直敷设时，其至地面的距离不应小于1.8m，当不能满足上述要求时应有防止电缆机械损伤的措施，当明敷在配电室、电机室、设备层等专用房间内时，不受此限制。

第5.6.29条电缆直接埋地敷设时沿同一路径敷设的电缆数量不宜超过8根第5.6.30条电缆在屋外直接埋地敷设的深度不应小于700mm，当直埋在农田时，不应小于1m。

应在电缆上下各均匀铺设细砂层，其厚度宜为100mm, 在细砂层应覆盖混凝土保护板等保护层，保护层宽度应超出电缆两侧各50mm。

在寒冷地区，电缆应埋设于冻土层以下，当受条件限制不能深埋时，可增加细砂层的厚度在电缆上方和下方各增加的厚度不宜小于200mm第5.6.31条电缆通过下列各地段应穿管保护，穿管的内径不应小于电缆外径的1.5倍一电缆通过建筑物和构筑物的基础、散水坡、楼板和穿过墙体等处；二电缆通过铁路、道路处和可能受到机械损伤的地段；三电缆引出地面2m至地下200mm处的一段和人容易接触使电缆可能受到机械损伤的地方。

光伏发电系统中电缆的选型及敷设说明：本⽂节选⾃万宏、王芳、沈恂如的《光伏发电系统中电缆的选型及敷设》。

1光伏电站中电缆的分类电缆按照光伏电站的系统可分为直流电缆及交流电缆，根据⽤途及使⽤环境的不同分类如下：1．直流电缆（1）组件与组件之间的串联电缆（2）组串之间及其组串⾄直流配电箱（汇流箱）之间的并联电缆。

（3）直流配电箱⾄逆变器之间电缆以上电缆均为直流电缆，户外敷设较多，需防潮、防暴晒、耐寒、耐热、抗紫外线，某些特殊的环境下还需防酸碱等化学物质。

其中组件与组件之间的连接电缆通常与组件成套供应。

2．交流电缆（1）逆变器⾄升压变压器的连接电缆。

（2）升压变压器⾄配电装置的连接电缆。

（3）配电装置⾄电⽹或⽤户的连接电缆。

此部分电缆为交流负荷电缆，户内环境敷设较多，可按照⼀般电⼒电缆选型要求选择。

2光伏电站中电缆选型的原则光伏发电的电缆选择遵循电缆选择的⼀般要求，即按照电压等级、满⾜持续⼯作允许的电流、短路热稳定性、允许电压降、经济电流密度及敷设环境条件因素等进⾏选型。

同时光伏发电⼜具有⾃⾝的特点，太阳能系统常常会在恶劣环境条件下使⽤，如⾼温、严寒和紫外线辐射。

所以光伏系统中电缆的选择需考虑如下因素：1）电缆的绝缘性能;2）电缆的耐热阻燃性能;3）电缆的防潮，防光;4）电缆的敷设⽅式;5）电缆芯的类型(铜芯，铝芯);6）电缆的⼤⼩规格。

3电缆选型的计算1、电缆截⾯积的选择适当的电缆尺径选取基于两个因素，电流强度与电路电压损失。

电缆截⾯的选择应满⾜允许温升、电压损失、机械强度等要求直流系统电缆按电缆长期允许载流量选择，并按电缆允许压降校验，计算公式如下：式中：Ipc——电缆允许载流量(A)；Ica——回路计算电流(A)；Scac——电缆计算截⾯(mm2)；ρ⼀电阻系数，铜导体为0.0184Ωmm2/m，铝导体为0.031Ωmm2/m；L——电缆长度(m)；△Up——回路允许压降(V)。

2、电压损失计算考虑电压降不要超过2%，线损的计算公式为：线损 = 电流 × 电路总线长 × 线缆电压因⼦式中的数值，1）电流逆变器的连接，交流负载的连接，蓄电池到室内设备的短距离直流连接，选取电缆的额定电流为计算电缆连续电流的1.25倍。
