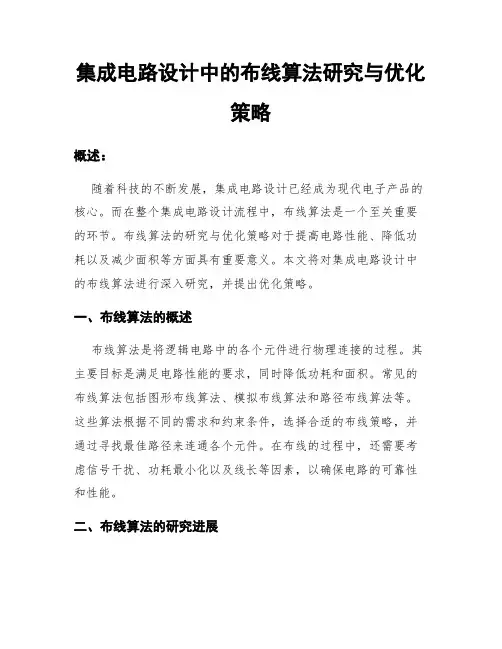

集成电路设计中的布线算法研究与优化策略概述：随着科技的不断发展，集成电路设计已经成为现代电子产品的核心。
而在整个集成电路设计流程中，布线算法是一个至关重要的环节。
布线算法的研究与优化策略对于提高电路性能、降低功耗以及减少面积等方面具有重要意义。
本文将对集成电路设计中的布线算法进行深入研究，并提出优化策略。
一、布线算法的概述布线算法是将逻辑电路中的各个元件进行物理连接的过程。
其主要目标是满足电路性能的要求，同时降低功耗和面积。
常见的布线算法包括图形布线算法、模拟布线算法和路径布线算法等。
这些算法根据不同的需求和约束条件，选择合适的布线策略，并通过寻找最佳路径来连通各个元件。
在布线的过程中，还需要考虑信号干扰、功耗最小化以及线长等因素，以确保电路的可靠性和性能。
二、布线算法的研究进展近年来，随着集成电路设计技术的进步，布线算法的研究也取得了显著的进展。
其中，图形布线算法是最经典的一种算法。
它将电路分为网格状的区域，并将元件放置在网格的交叉点上。
通过寻找最短路径，将各个元件之间进行连线。
而模拟布线算法则针对模拟电路设计进行优化，考虑了信号传输和噪声干扰的影响。
另外，路径布线算法主要关注信号的传输路径，通过路径规划和优化算法，实现布线的最佳路径。
三、布线算法的优化策略在集成电路设计中，布线算法的优化策略起着至关重要的作用。
以下列举几种常见的优化策略：1. 基于约束的布线优化：根据电路的特殊要求和约束条件，设计合适的布线算法。
例如，如果电路对功耗要求较高，可以采用功耗最小化的策略。
如果电路对面积要求较高，可以采用面积最小化的策略。
2. 基于启发式算法的布线优化：启发式算法是一种通过搜索和迭代优化来寻找最优解的方法。
在布线算法中，可以采用遗传算法、模拟退火算法等来优化布线路径，寻找最短路径和最小功耗的解。
3. 基于机器学习的布线优化：近年来，机器学习在集成电路设计中的应用越来越广泛。
布线算法也可以通过机器学习方法进行优化。
集成电路的设计与开发随着计算机和通讯技术的发展，集成电路已经成为现代信息技术的核心基础之一。
集成电路由数百万甚至数亿个晶体管、电容、电阻、电感等元器件组成，可以实现非常复杂的功能。
这些功能包括计算、存储、通信、图像处理等。
在本文中，我们将深入探讨集成电路的设计与开发。
一. 集成电路的主要特点集成电路是由大量微小器件组成的复杂电路，具有几个主要特点：1. 高度集成化：集成电路的元器件非常小，独立器件的外围电路可以通过光刻技术制造在单个硅片上，因此具有非常高的集成度。
2. 数字和模拟混合：集成电路可以同时实现数字和模拟电路，例如可以将数字信号转换为模拟信号，或者将模拟信号转换为数字信号。
3. 高速运算：由于集成电路非常快，可以在毫秒级内完成大量运算。
4. 低功耗：相对于离散器件，集成电路相当节能。
5. 可重复性：在生产过程中，集成电路的电气特性可以重现到极小的误差范围内。
二. 集成电路的设计流程集成电路的设计过程可以分为以下几个阶段：1. 需求分析：确定电路的功能要求、性能指标以及成本预算等。
2. 总体设计：制定电路结构，包括选定芯片结构、电路拓扑、主要器件和工作方式等。
3. 电路设计：对具体电路进行设计，包括选取和优化器件参数、仿真和调整电路结构等。
4. 物理设计：设计芯片的物理布局，确定哪些电路需要放到芯片的哪个位置，并进行布线。
5. 验证：检验设计的正确性和可行性，在实验室进行测试并进行仿真模拟。
6. 生产：进行工艺制造设计，制造最终产品。
三. 集成电路的开发方法主要的集成电路开发方式包括标准细分方法、顶层设计方法、软硬件协同设计方法等。
例如，标准细分方法将电路划分为若干个基本单元，每个单元都有标准接口，可以方便地替换或升级。
顶层设计方法则首先以系统为出发点，从系统性能和功能需求出发设计上层模块，然后逐层设计下层模块并进行关键技术测试。
软硬件协同设计方法则更侧重于整合软件和硬件，使其互相之间协作并优化系统性能。

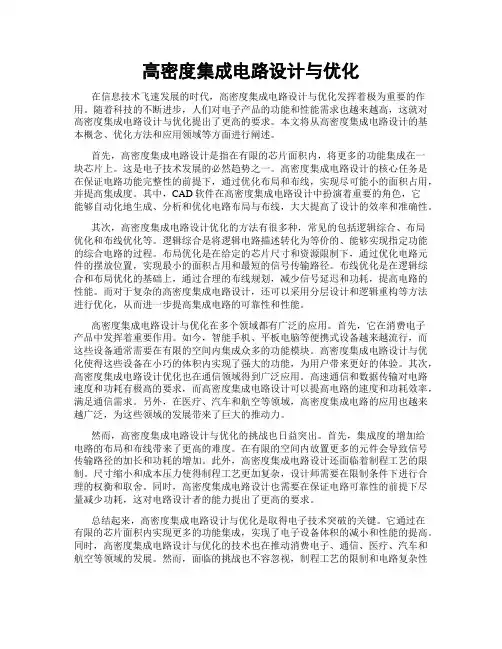

高密度集成电路设计与优化在信息技术飞速发展的时代，高密度集成电路设计与优化发挥着极为重要的作用。
随着科技的不断进步，人们对电子产品的功能和性能需求也越来越高，这就对高密度集成电路设计与优化提出了更高的要求。
本文将从高密度集成电路设计的基本概念、优化方法和应用领域等方面进行阐述。
首先，高密度集成电路设计是指在有限的芯片面积内，将更多的功能集成在一块芯片上。
这是电子技术发展的必然趋势之一。
高密度集成电路设计的核心任务是在保证电路功能完整性的前提下，通过优化布局和布线，实现尽可能小的面积占用，并提高集成度。
其中，CAD软件在高密度集成电路设计中扮演着重要的角色，它能够自动化地生成、分析和优化电路布局与布线，大大提高了设计的效率和准确性。
其次，高密度集成电路设计优化的方法有很多种，常见的包括逻辑综合、布局优化和布线优化等。
逻辑综合是将逻辑电路描述转化为等价的、能够实现指定功能的综合电路的过程。
布局优化是在给定的芯片尺寸和资源限制下，通过优化电路元件的摆放位置，实现最小的面积占用和最短的信号传输路径。
布线优化是在逻辑综合和布局优化的基础上，通过合理的布线规划，减少信号延迟和功耗，提高电路的性能。
而对于复杂的高密度集成电路设计，还可以采用分层设计和逻辑重构等方法进行优化，从而进一步提高集成电路的可靠性和性能。
高密度集成电路设计与优化在多个领域都有广泛的应用。
首先，它在消费电子产品中发挥着重要作用。
如今，智能手机、平板电脑等便携式设备越来越流行，而这些设备通常需要在有限的空间内集成众多的功能模块。
高密度集成电路设计与优化使得这些设备在小巧的体积内实现了强大的功能，为用户带来更好的体验。
其次，高密度集成电路设计优化也在通信领域得到广泛应用。
高速通信和数据传输对电路速度和功耗有极高的要求，而高密度集成电路设计可以提高电路的速度和功耗效率，满足通信需求。
另外，在医疗、汽车和航空等领域，高密度集成电路的应用也越来越广泛，为这些领域的发展带来了巨大的推动力。
2023集成电路布图设计•集成电路布图设计概述•集成电路布图设计的制作流程•集成电路布图设计的实际应用•集成电路布图设计的前沿技术与发展趋势目•集成电路布图设计的挑战与解决方案•集成电路布图设计的案例分析录01集成电路布图设计概述集成电路布图设计，也称为集成电路设计，是指通过计算机辅助设计软件，将电路设计在半导体芯片上的一种方法。
定义集成电路布图设计具有高集成度、高可靠性、高性价比、低功耗等特点，是现代电子信息产业的基础。
特点定义与特点1集成电路布图设计的基本要素23根据功能需求，进行电路逻辑设计，确定各个元件之间的连接关系。
电路设计将电路设计转化为实际芯片版图，需要考虑芯片制造工艺和制程参数。
版图设计通过物理验证工具，对版图进行功能和性能验证，确保版图满足设计要求。
物理验证03促进产业发展集成电路布图设计的发展，促进了半导体产业的发展和壮大，推动了电子信息产业的进步。
集成电路布图设计的意义与作用01提高性能通过集成电路布图设计，可以将多个电子元件集成在一块芯片上，提高电路性能和可靠性。
02降低成本通过集成电路布图设计，可以减少电子设备的体积和成本，提高生产效率。
02集成电路布图设计的制作流程明确所设计集成电路的功能、性能和规格等要求，确定设计计划和方案。
明确设计目标选择合适的集成电路设计软件和工具，配置好所需的硬件和软件环境。
准备工具和环境熟悉所设计集成电路的相关规范、标准和工艺要求。
了解设计规范制作前的准备根据设计目标，选择合适的设计方案，包括芯片结构、功能模块、接口和信号等设计。
电路设计与仿真确定设计方案使用电路设计软件绘制集成电路的电路图。
电路图绘制利用电路仿真工具对所设计的电路进行模拟和调试，验证其功能和性能是否符合设计目标。
电路仿真与调试版图绘制使用布图设计软件，将电路图转化为集成电路版图。
选择工艺制程根据设计方案，选择合适的集成电路制造工艺制程。
版图验证与优化通过版图验证工具对版图进行检验、优化和修复错误。
集成电路设计中的功耗优化方法综述摘要：集成电路的功耗优化是现代电路设计中的重要问题之一。
随着电子产品的不断发展，功耗优化成为了提高电路性能和延长电池寿命的关键。
本文综述了集成电路设计中常用的功耗优化方法，包括电路层面的技术、架构层面的优化以及算法层面的优化。
一、电路层面的功耗优化方法1.1 流水线技术流水线技术是提高电路运行速度和降低功耗的常用方法。
通过将电路划分为多个流水级，将电路中的操作分布到不同的流水级中，实现指令级并行执行。
这样可以降低电路的动态功耗和时钟频率，提高电路的性能。
1.2 芯片级功耗优化在芯片级，功耗的优化可以通过优化电路结构和逻辑设计来实现。
例如，使用低功耗逻辑器件、减少电路中的电流泄漏、降低供电电压等方式来减少功耗。
另外，采用多阈值电压设计和时钟门控技术也是减少功耗的有效手段。
1.3 功耗分析和优化工具现代集成电路设计中有很多功耗分析和优化工具可供使用。
例如，SPICE仿真工具可以帮助设计人员分析电路的功耗分布和泄漏电流。
PowerArtist和PowerPro等工具可以帮助设计人员进行功耗优化和验证。
二、架构层面的功耗优化方法2.1 低功耗处理器架构在移动设备和嵌入式系统中，低功耗处理器架构被广泛采用。
这些架构通常包括多级流水线、频率可调节的时钟和动态电压调节等功能，可以根据系统负载和功耗要求进行动态调整，从而实现功耗优化。
2.2 任务调度和资源管理有效的任务调度和资源管理可以显著影响系统功耗。
通过合理地分配任务和资源，可以减少系统中闲置资源，并降低功耗。
例如，使用节能调度算法和功耗感知调度算法可以有效降低处理器功耗。
2.3 供电管理供电管理是系统功耗优化中的一个重要方面。
采用低功耗模式、功耗感知的睡眠调度和动态电压调节等技术，可以降低系统功耗。
此外，智能电源管理单元和功耗感知的供电管理策略也可以在运行时动态管理供电。
三、算法层面的功耗优化方法3.1 数据压缩和编码数据压缩和编码可以减少数据传输中的功耗。
集成电路设计与信号完整性分析现代科技的快速发展使得集成电路（Integrated Circuit，IC）成为现代电子设备的核心部件。
集成电路设计和信号完整性分析是保证电路性能稳定和可靠性的重要环节。
本文将介绍集成电路设计的基本概念，以及信号完整性分析的方法和意义。
一、集成电路设计简介集成电路设计是指将多个电子器件、电路元件和电子系统集成到单一的芯片上的过程。
集成电路设计的目标是在给定的特定应用场景下，实现电路的功能需求，并具备正常工作所需要的性能要求。
首先，集成电路设计需要进行电路功能的规划和设计。
这包括确定电路所需的输入、输出接口，电源供应的要求，以及各个模块之间的通信和数据交互方式等。
然后，设计人员需要对电路进行逻辑设计和电路元件的选择。
逻辑设计涉及选择合适的逻辑门、存储元件等来实现电路的逻辑功能。
接下来，设计人员需要进行电路的物理设计。
物理设计包括电路的布局和布线。
布局指的是将电子组件和元件放置在芯片上的位置，以最小化电路的面积和功率消耗。
布线是指连接各个元件的导线的布置，以及导线的宽度和厚度等参数的确定。
最后，集成电路设计需要进行电路的验证和测试。
验证是指通过模拟和数字仿真等手段，检验电路是否满足预期的功能需求。
测试是指在实际工作环境中通过各种测试手段，对芯片进行功能和性能的测试。
二、信号完整性分析的方法及意义信号完整性分析是在集成电路设计过程中非常重要的一环。
它主要针对电路中信号传输过程中可能出现的干扰和损耗问题，确保信号能够在电路中正确传递和处理。
首先，信号完整性分析需要通过仿真和建模等手段，对信号的传输过程进行分析。
通过建立数学模型，仿真软件可以帮助分析人员分析信号在传输过程中可能出现的问题，例如信号的时延、功耗、噪声等。
同时，也可以通过模拟实验，验证电路设计的可行性和稳定性。
其次，信号完整性分析需要考虑电磁兼容性（Electromagnetic Compatibility，EMC）的因素。

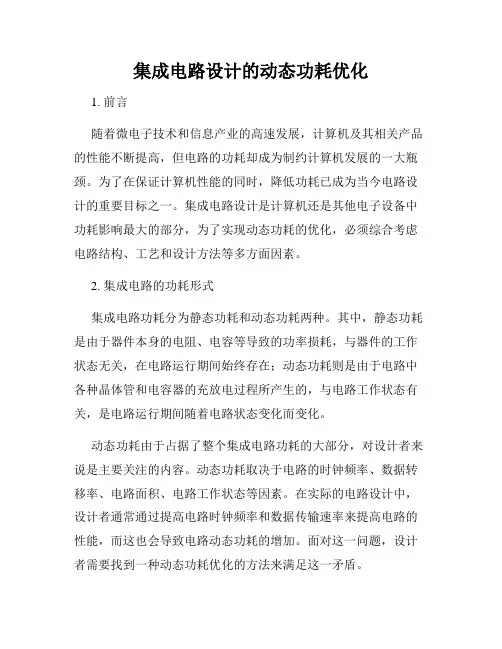

集成电路设计的动态功耗优化1. 前言随着微电子技术和信息产业的高速发展，计算机及其相关产品的性能不断提高，但电路的功耗却成为制约计算机发展的一大瓶颈。
为了在保证计算机性能的同时，降低功耗已成为当今电路设计的重要目标之一。
集成电路设计是计算机还是其他电子设备中功耗影响最大的部分，为了实现动态功耗的优化，必须综合考虑电路结构、工艺和设计方法等多方面因素。
2. 集成电路的功耗形式集成电路功耗分为静态功耗和动态功耗两种。
其中，静态功耗是由于器件本身的电阻、电容等导致的功率损耗，与器件的工作状态无关，在电路运行期间始终存在；动态功耗则是由于电路中各种晶体管和电容器的充放电过程所产生的，与电路工作状态有关，是电路运行期间随着电路状态变化而变化。
动态功耗由于占据了整个集成电路功耗的大部分，对设计者来说是主要关注的内容。
动态功耗取决于电路的时钟频率、数据转移率、电路面积、电路工作状态等因素。
在实际的电路设计中，设计者通常通过提高电路时钟频率和数据传输速率来提高电路的性能，而这也会导致电路动态功耗的增加。
面对这一问题，设计者需要找到一种动态功耗优化的方法来满足这一矛盾。
3. 集成电路设计的动态功耗优化方法为了实现集成电路设计的动态功耗优化，设计师可以从以下几个方面入手：3.1 指令调度技术指令调度技术是一种利用现代计算机处理器硬件的能力来改进指令执行的思路，它通过改变指令运行顺序来优化程序性能，并因而减少功耗。
这种技术在实现动态功耗优化时，可以通过改变指令执行的顺序来减少执行时所需要的时钟周期数，从而减少动态功耗。
3.2 时钟频率调节技术在当前高速计算机中，时钟频率是调节电路性能的主要手段之一。
一种有效的动态功耗优化策略是根据电路的实际运行状态动态调节时钟频率。
利用这种技术可以在电路运行时动态调节时钟频率并降低功耗，例如在电路低负载下可以降低时钟频率以减少功耗。
3.3 数据通路的优化通过合理地设计和组织数据传输通路，可以减少数据传输时间，从而降低动态功耗。

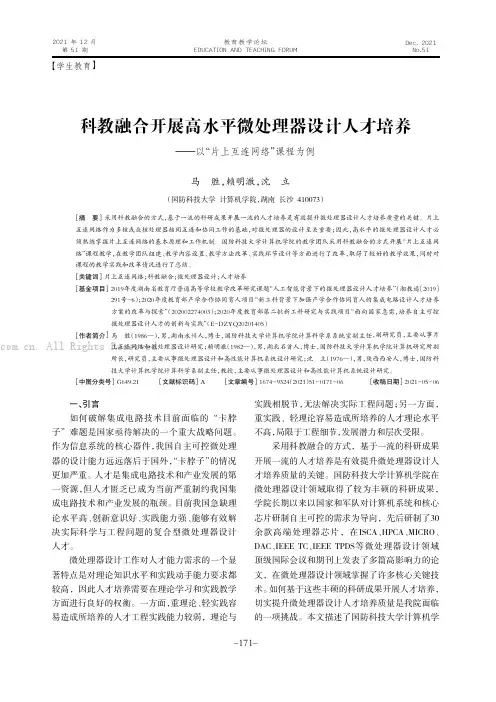

一、引言如何破解集成电路技术目前面临的“卡脖子”难题是国家亟待解决的一个重大战略问题。
作为信息系统的核心器件，我国自主可控微处理器的设计能力远远落后于国外，“卡脖子”的情况更加严重。
人才是集成电路技术和产业发展的第一资源，但人才匮乏已成为当前严重制约我国集成电路技术和产业发展的瓶颈。
目前我国急缺理论水平高、创新意识好、实践能力强、能够有效解决实际科学与工程问题的复合型微处理器设计人才。
微处理器设计工作对人才能力需求的一个显著特点是对理论知识水平和实践动手能力要求都较高，因此人才培养需要在理论学习和实践教学方面进行良好的权衡。
一方面，重理论、轻实践容易造成所培养的人才工程实践能力较弱，理论与实践相脱节，无法解决实际工程问题；另一方面，重实践、轻理论容易造成所培养的人才理论水平不高，局限于工程细节，发展潜力和层次受限。
采用科教融合的方式，基于一流的科研成果开展一流的人才培养是有效提升微处理器设计人才培养质量的关键。
国防科技大学计算机学院在微处理器设计领域取得了较为丰硕的科研成果，学院长期以来以国家和军队对计算机系统和核心芯片研制自主可控的需求为导向，先后研制了30余款高端处理器芯片，在ISCA、HPCA、MICRO、DAC、IEEE TC、IEEE TPDS等微处理器设计领域顶级国际会议和期刊上发表了多篇高影响力的论文，在微处理器设计领域掌握了许多核心关键技术。
如何基于这些丰硕的科研成果开展人才培养，切实提升微处理器设计人才培养质量是我院面临的一项挑战。
本文描述了国防科技大学计算机学科教融合开展高水平微处理器设计人才培养马胜，赖明澈，沈立（国防科技大学计算机学院，湖南长沙410073）［摘要］采用科教融合的方式，基于一流的科研成果开展一流的人才培养是有效提升微处理器设计人才培养质量的关键。
片上互连网络作为多核或众核处理器核间互连和协同工作的基础，对微处理器的设计至关重要；因此，高水平的微处理器设计人才必须熟练掌握片上互连网络的基本原理和工作机制。
高性能集成电路设计与优化技术研究高性能集成电路（High Performance Integrated Circuit，简称HPIC）是在半导体技术和电子智能化技术的基础上发展起来的，具有强大的功能、高精度、高效能、高可靠性等特点，被广泛应用于计算机、通信、消费电子等领域。
随着信息技术的不断发展，HPIC的设计和优化技术也越来越受到人们的关注。
本文就HPIC设计和优化技术进行探讨。
一、HPIC的设计技术1. CMOS工艺CMOS工艺是当前最常用的集成电路制造工艺，它具有低功耗、高速度和高可靠性的特点。
在CMOS工艺的基础上，可以制造出大规模集成电路（Large Scale Integrated，简称LSI）和超大规模集成电路（Very Large Scale Integrated，简称VLSI），实现集成度的不断提高。
同时，CMOS工艺还具有可控工艺和低成本的特点，这使得CMOS工艺被广泛应用于HPIC的制造中。
2. 电路设计电路设计是HPIC设计的核心部分。
其中包括模拟电路设计、数字电路设计、混合信号电路设计等方面。
在电路设计的过程中，需要考虑诸多因素，如电路结构、电路参数、电路噪声等等。
为了保证电路设计的准确性和高性能，需要使用电路仿真软件对电路进行仿真分析，从而找出电路存在的问题，并进行优化改进。
3. 物理设计物理设计是HPIC设计中的重要环节，它主要涉及到电路布局和电路布线。
物理设计的目的是使电路的布局和布线尽可能紧凑，从而提高电路的性能和可靠性。
在物理设计的过程中，需要考虑电路信号传输的时延、电路功率消耗、电路噪声等等因素。
二、HPIC的优化技术1. 时钟优化时钟优化是HPIC优化中的一个重要部分，它可以提高HPIC电路的性能和可靠性。
时钟优化的基本思想是降低时钟延迟和时钟抖动，从而使电路的时钟频率提高，从而提高电路的运行速度和可靠性。
时钟优化需要结合多种优化方法，如时钟缓冲器设计、时钟树设计等等。
集成电路设计中的全定制电路设计全定制电路设计是集成电路设计的一个重要分支，它与传统的标准细胞库设计方法相比，具有更大的灵活性和更高的性能。
本文将详细介绍全定制电路设计的基本概念、设计流程、优势以及应用。
1. 全定制电路设计的基本概念全定制电路设计，顾名思义，就是根据特定的应用需求，为特定的功能设计电路。
与标准细胞库设计方法不同，全定制电路设计不依赖于预先定义的单元库，而是完全根据设计的实际需求来定制电路。
这种设计方法可以在保证性能的同时，最大限度地减少电路的面积和功耗。
2. 全定制电路设计的设计流程全定制电路设计通常包括以下几个基本步骤：2.1 需求分析在需求分析阶段，设计师需要充分理解电路的功能需求，包括输入输出信号、工作频率、功耗等关键参数。
这一步是整个设计过程的基础，直接关系到后续电路设计的成败。
2.2 逻辑设计在逻辑设计阶段，设计师需要根据需求分析的结果，设计出满足功能要求的逻辑电路。
这一步通常使用硬件描述语言（HDL）进行描述，如Verilog或VHDL。
2.3 电路合成在电路合成阶段，需要将逻辑设计阶段得到的描述转化为具体的电路结构。
这一步涉及到电路的优化和布局，目的是为了在满足性能要求的同时，尽可能减少电路的面积和功耗。
2.4 仿真验证在仿真验证阶段，需要使用专门的仿真工具对设计好的电路进行功能和性能的验证。
这一步是非常重要的，因为它可以帮助设计师及时发现并修复设计中的错误。
2.5 物理设计在物理设计阶段，需要将电路合成阶段得到的结构映射到具体的集成电路工艺上，进行版图绘制和后端处理。
这一步需要考虑到电路的布局、布线、功耗分布等因素，以保证电路在实际制造过程中的性能和可靠性。
3. 全定制电路设计的优势全定制电路设计具有以下几个显著的优势：3.1 性能优化由于全定制电路设计是完全根据实际需求来定制电路，因此可以在保证功能的同时，实现最优的性能。
这与标准细胞库设计方法相比，可以显著提高电路的运行速度和效率。
组合电路设计描述的优化How to get an optimal Coding for the
combinational circuits ?
陈海燕
计算机学院微电子所
1
如何评价RTL级代码
•具有可综合的、一致的编码风格；
•功能正确；
•满足设计的非功能性约束，实现代价最低
•同等实现代价，性能最优
2
非功能约束要点
•影响性能的因素
–组合逻辑通路的延迟时
间
–……
•影响功耗的因素
–芯片面积……•提高性能的途径
–降低关键路径上组合逻辑通路的逻辑级数成为组合通路
设计优化的关键因素
–逻辑复制等等
•降低功耗的可能途径
–减少组合逻辑电路实现所需的单元及连线数目成为组合
逻辑电路设计优化的重要因
素
–逻辑共享……
4
组合逻辑的非功能性设计目标
•性能
关键路径上的组合电路往往决定系统时钟频率•功耗
•面积
往往与提高性能是矛盾的
5
组合逻辑描述的优化技巧
•流水线时序优化技术
•模块复用与资源共享
•逻辑复制
•香农扩展运算
设计时不仅要正确实现功能，还要根据不同的非功能设计目标，进行折中，选择不同的优化技巧与方法
6
什么是流水线时序优化
•概念：把规模较大，层次较多的组合逻辑分为几个级，在每一级插入寄存器组并暂存中间数据，上一级的输出是下一级的输入。
即用寄存器合理分割该组合逻辑路径。
•各级之中最长的时间延迟决定系统的时钟频率。
•作用：改善电路性能，即缩短时钟周期，提高吞吐率。
对运算功能单元效果显著
7
流水线时序优化实例（3）
•例2 对下例代码进行三段流水线设计：
input [7:0] A,B,C,D;
output [7:0] compare;
output[9:0] result;
reg[7:0] compare;
reg[9:0] result;
always@(posedge clk)
begin
result<=A+B+C+D;
compare<=!(A^B);
end
11
模块复用与资源共享（1）
•从微观角度考虑节约面积；减少硬件实现代价。
•多个同类功能复用一个硬件电路单元.
•特点：节约了面积，减少了功耗，有时可能会损失一些性能
12
模块复用与资源共享（2）
例3 补码平方器
第一种实现方式：
module resource_share_1(data_in,square);
input [7:0] data_in;
output [15:0] square;
wire [7:0] data_bar;
assign data_bar=~data_in+1;
assign square=(data_in[7])? (data_bar* data_bar) :
(data_in* data_in);
endmodule
13
模块复用与资源共享（3）
•第二种实现方式
module resource_share_2(data_in,square);
input [7:0] data_in;
output [15:0] square;
wire [7:0] data_temp;
assign data_temp=(data_in[7])? ( ~data_in+1):data_in; assign square=data_temp* data_temp;
endmodule
14
模块复用与资源共享（4）
•某电路有四个输入信号：multselt，
in1[7:0]，in2[7:0]，in3[7:0]，一个输出out。
电路实现下例逻辑功能，当multselt为高时，输出out＝in1*in2；否则out=in1*in3 。
15
数据通路的复制
例4 地址计算
17
例4 描述对应的电路结构
18
19
例4 数据通路复制后的描述
20
使用香农扩展优化组合逻辑时延
例5 设需要运算的逻辑表达式如下：
F=((({8{late}}|in0)+in1)==in2)&en,其中
in0[7:0]，in1[7:0]，in2[7:0]都为8bit的数据，信号late和en为1位的控制信号，
信号late为本逻辑运算的关键信号路径，延时最大，使用香农扩展运算优化该关键路径
F＝late•F(late=1)+ ~late•F(late=0)
•可直接优化已表达为布尔函数的组合逻辑
22
常见语法结构中慢速信号的处理
——设计时通常知道哪一个信号到达的时间要晚一些。
这些信息可用于构造优化的描述，使到达晚的信号离输出近一些。
——对于条件、分支结构而言，信号到达时间较晚的信号视为慢速信号
数据信号为慢速信号
控制信号为慢速信号
23
if-else 及其嵌套结构问题
例6 多个串行if语句
if (sel[3]) z=d;
else if (sel[2]) z =c;
else if (sel[1]) z=b;
else if (sel[0]) z=a;
else z =0;
24
例6 对应的电路结构
25
例6 等价的case
结构
26
5选1结构图
27
28
考虑信号b 的到达时间很慢的情形？？？某分支的数据信号为慢速信号
29
sel[3]=0 且sel[2]=0 且sel[1] =1～
| {sel[3], sel[2], ~sel[1]}合理的电路结构图
实现的描述优化（1）——具有优先级的if结构
30
实现的描述优化（2）
•module single_if(a, b, c, d, sel, z);
•input a, b, c, d;
•input [3:0] sel;
•output z;
•reg z;
•always @(a or b_is_late or c or d or sel)
•begin
•if (～| {sel[3], sel[2], ~sel[1]})z= b_is_late;•else if (sel[3])z = c;
•else if (sel[2])z = d;
•else if (sel[0]) z = a;
•else z = 0;
•end
•endmodule
31
晚到达的是控制信号
如果晚到达信号作为if语句条件分支的条件，也应使这个信号离输出最近。
在下面的例子中，CTRL_is_late是晚到达的控制信号
32
例7 某分支选择控制信号为慢速信号
33
例7 优化后的电路结构图及其描述
35
36
例8 if…else及其嵌套分支结构
37
例8
对应的电路结构图
38
例8 优化的电路结构
39
例8 优化的电路描述
40
例9 多分支结构——某位选择控制信号晚到
41
例9 多分支对应的电路结构
42
例9 改进的描述
44
例10 数据通路的优化
45
例10 数据通路优化后的描述
46
RTL代码的设计目标
•时序（Timing）：满足预期的时序约束条件，频率要求•面积（Area）：设计所耗费的资源满足规划的面积要求•时钟（Clocks）：设计的时钟质量满足规划要求
•验证（Verification）：通过仿真验证
•功耗（Power）：最大功耗在设计的规定范围内
•DFT：设计时充分考虑可测性
•Reuse：设计便于被重用，便于继承
•原厂策略：生产厂家的设计规格和软硬件需求。
要同时满足上述所有目标是非常困难的，设计者应根据设计的实现载体和具体应用要求，综合考虑，并折中。
49
小结
•没有好的设计描述，综合工具很难综合出好的设计结果。
•使用哪种方法优化关键要看设计对象的优化目标是面积？速度？功耗？
•速度是优化目标时,选用流水线方式或香农扩展算法，以面积换速度；
•面积和功耗是优化目标时，就要资源共享、逻辑复用；节约面积。
•满足性能条件下，代价最低
50。
