GBT 37186标准解读01方法对比及监测现场常见问题及注意事项0201 GBT 37186-2018标准解析山东省关于紫外法的地方标准本标准规定了采用紫外差分吸收光谱法测定气体中二氧化硫和氮氧化物的方法。

本标准适用于标准气体、工业气体、环境空气等气体中二氧化硫和氮氧化物的测定。

二氧化硫测定范围为（0.2～5000）mg/m3，一氧化氮测定范围为（0.3～5000）mg/m3，二氧化氮测定范围为（2～5000）mg/m3。

氮氧化物的定义：本标准中“氮氧化物”仅包括“一氧化氮”和“二氧化氮。

参考环境保护标准HJ 479-2009HJ 692-2014 崂应3023型紫外差分烟气分析仪朗伯比尔定律：当一束平行单色光垂直通过某一均匀非散射的吸光物质时,与其吸收光强与吸光物质的浓度及吸收层厚度成正比。

紫外差分与紫外吸收：原理相同，数据处理算法不同紫外吸收紫外差分吸收算法气室 气体 气体 吸收快变分析 散射 慢变滤除关于仪器要求根据待测二氧化硫和氮氧化物含量选择测量范围内的测量仪器。

仪器的检出限应满足待测二氧化硫和氮氧化物的含量要求。

在仪器的测量范围内，仪器的响应值与二氧化硫和氮氧化物含量间应有确定的函数关系。

仪器应经计量合格并在有效期内。

《便携式二氧化硫和氮氧化物紫外吸收法测量仪器技术要求及检测方法（征求意见稿）》要求二氧化硫和氮氧化物监测单元最低检出限为≤1%F.S，7.1.1.2 要求“仪器具备双量程或多量程时，只针对仪器的最小量程进行技术指标检测；且其气态污染物（SO2、NOX）监测单元检测最小量程的最大值不超过150μmol/mol。

”关于仪器校准应定期对仪器行进校准。

出现以下任何一种情况时，应对仪器进行校准：---更换、维修传感器的气室、光谱仪等关健元件后；---对仪器响应值有任何怀疑时；---仪器使用说明书中的特别规定。

a)稀释气组分应与待测气体相近b)至少对仪器的零点和80%量程至满量程的两点进行校准。

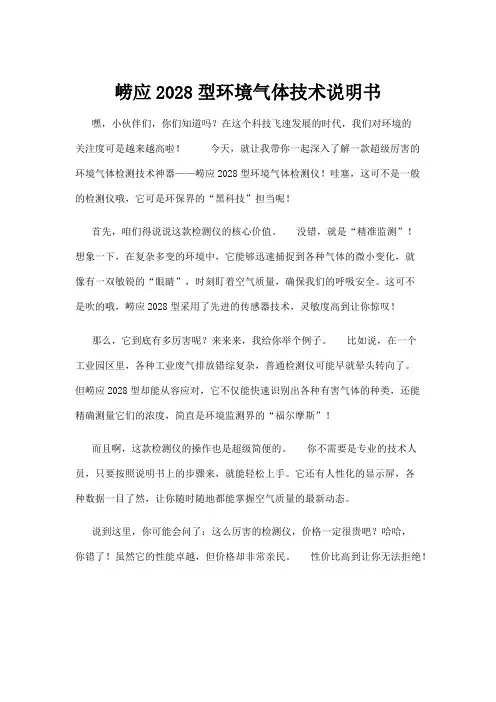

崂应2028型环境气体技术说明书嘿，小伙伴们，你们知道吗？在这个科技飞速发展的时代，我们对环境的关注度可是越来越高啦！ 今天，就让我带你一起深入了解一款超级厉害的环境气体检测技术神器——崂应2028型环境气体检测仪！哇塞，这可不是一般的检测仪哦，它可是环保界的“黑科技”担当呢！首先，咱们得说说这款检测仪的核心价值。

没错，就是“精准监测”！想象一下，在复杂多变的环境中，它能够迅速捕捉到各种气体的微小变化，就像有一双敏锐的“眼睛”，时刻盯着空气质量，确保我们的呼吸安全。

这可不是吹的哦，崂应2028型采用了先进的传感器技术，灵敏度高到让你惊叹！那么，它到底有多厉害呢？来来来，我给你举个例子。

比如说，在一个工业园区里，各种工业废气排放错综复杂，普通检测仪可能早就晕头转向了。

但崂应2028型却能从容应对，它不仅能快速识别出各种有害气体的种类，还能精确测量它们的浓度，简直是环境监测界的“福尔摩斯”！而且啊，这款检测仪的操作也是超级简便的。

你不需要是专业的技术人员，只要按照说明书上的步骤来，就能轻松上手。

它还有人性化的显示屏，各种数据一目了然，让你随时随地都能掌握空气质量的最新动态。

说到这里，你可能会问了：这么厉害的检测仪，价格一定很贵吧？哈哈，你错了！虽然它的性能卓越，但价格却非常亲民。

性价比高到让你无法拒绝！不过啊，我也得提醒大家一句，虽然有了这么强大的检测仪，但我们也不能掉以轻心哦！ 保护环境，人人有责！只有我们每个人都行动起来，才能真正守护好我们的蓝天绿水。

那么，你对崂应2028型环境气体检测仪有什么看法呢？你觉得它在未来的环境监测领域会有怎样的表现呢？快来评论区留言告诉我吧！ 我可是很期待听到你的声音哦！最后，我想说一句有争议的话：虽然科技在不断进步，但真正的环保还是要靠我们每个人的自觉和行动。

不要让先进的技术成为我们逃避责任的借口，而是要让它成为我们保护环境的得力助手！如果你觉得我说得有道理，那就快给我点个赞或者收藏这篇文章吧！（结尾）记住，守护环境，从我做起！让我们一起努力，让地球变得更加美好！。

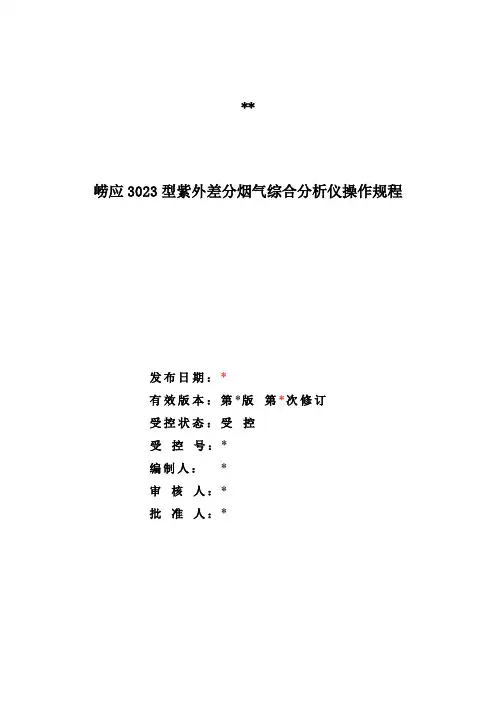

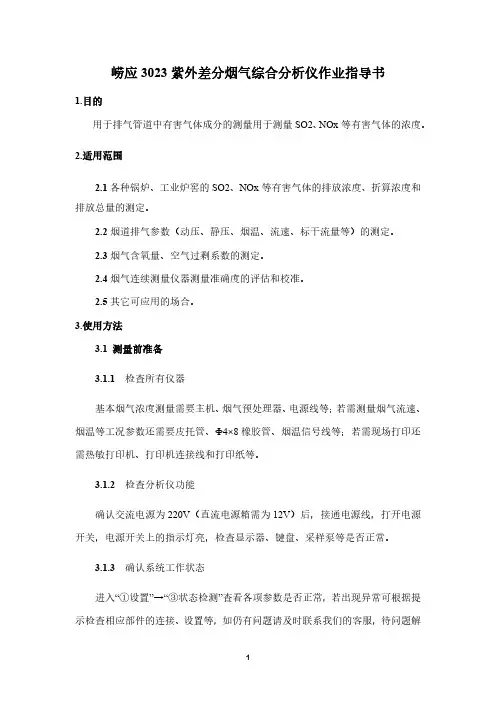

**崂应3023型紫外差分烟气综合分析仪操作规程发布日期：*有效版本：第*版第*次修订受控状态：受控受控号：*编制人：*审核人：*批准人：*修订页注：修订页用修订表的形式说明质量手册各部分修订状态。

受控质量手册的持有者应负责在收到修订页后立即将旧页换下。

1 目的规范使用崂应3023型紫外差分烟气综合分析仪，保证检测工作顺利进行和仪器正常状态。

2 适用范围本程序适用于崂应3023型紫外差分烟气综合分析仪的操作使用及维护。

3 职责操作人员按照本操作规程操作仪器，对仪器进行日常维护。

4 仪器性能4.1产品概述：崂应3023 型紫外差分烟气综合分析仪是以紫外差分吸收光谱技术为核心的新型产品，主要用于排气管道中有害气体成分的测量，广泛应用于环境监测以及热工参数测量等部门，主要用于固定污染源排气中SO2、NO，NO2、03等成分浓度的现场分析，特别适合低温、高温、低浓度排放的各种锅炉烟道、工业炉窑等固定污染源中烟气成分的现场分析。

与使用电化学传感器测量方法的仪器相比，具有测量精度高、可靠性强、响应时间快、使用寿命长等优点。

分析仪采用高性能长寿命脉冲氙灯、耐腐蚀吸收池、进口高分辨光谱仪、工控板、传感器及新材料领域的高新枝术，保怔仪器的可靠牲、提高了牲能的稳定性，增强了控制的准确性。

4.2适用范围：4.2.1 各种锅炉、烟道、工业炉窑等固定污染源中SO2、NO x等有害气体的排放浓度、折算浓度和排放总量的测定；4.2.2 烟道排气参数(动压、静压、烟温、流速、标干流量等)的测定；4.2.3 烟气含氧量、空气过剩系数的测定；4.2.4 烟气连续测量仪器测量准确度的评估和校准；4.2.5 其他科应有场合。

4.3采用标准：JJG968-2002 烟气分析仪；HJ397-2007 固定源废气监测技术规范；DB37/T 2641-2015 便携式紫外吸收法多气体测量系统技术要求及检测方法；DB37/T 2704-2015 固定污染源废气氮氧化物的测定紫外吸收法；DB37/T 2705-2015 固定污染源废气二氧化硫的测定紫外吸收法；执行企业标准：Q/3702QLHBY 002-2016 烟尘气监测仪器4.4主要技术指标4.4.1烟气采样流量：2.0L/min；4.4.2 烟气动压：（0~2000）Pa；4.4.3 烟气静压：（-30~+30）kPa；4.4.4 烟气温度：（0～500）℃；4.4.5 等速采样流速：（5~45）m/s；4.4.6外形尺寸：452mm*180mm*332mm；4.4.7烟气浓度：O2（0~30）%SO2 低量程（0~860）mg/m3 高量程（0~4300）mg/m3NO （0~1340）mg/m3NO2 （0~1030）mg/m3。

紫外差分烟气综合分析仪期间核查作业指导书1.核查目的为检查和确保紫外差分烟气综合分析仪的准确性,对紫外差分烟气综合分析仪进行烟气标定，保证数据测量的准确性。

2.使用范围适用于本公司紫外差分烟气综合分析仪的期间核查。

3.核查条件外观及仪器设备状态及烟气示值标定4.核查设备崂应3023型紫外差分烟气综合分析仪5.核查方法5.1外观检查仪器应结构完整，各部件齐全并可靠连接，无影响仪器正常操作的缺陷。

仪器应有名称、型号、出厂编号、制造厂名称、制造日期等。

仪器接通电源后，各按键，开关旋钮应调节灵活，正确，仪器显示的数字显示清晰，不缺少笔画。

5.2 确认系统工作状态进入“①设置”→“①状态检测”查看各项参数是否正常，若出现异常可根据提示检查相应部件的连接、设置等，如仍有问题请及时联系仪器官方客服，待问题解决后方可进行下一步操作。

5.3开机将分析仪放置平稳，将显示屏翻开，旋转到适合观看的位置。

确认连接正常后，打开分析仪电源开关，面板上的工作指示灯点亮，分析仪开始自检，并显示商标、版本号等信息。

为保证分析仪正常工作，请在开机后对分析仪进行预热，待“当前机内温度”大于15①后，再按“Enter”键进行烟气测量。

5.4光谱仪标定5.4.1在标定与维护界面，选择“①光谱仪标定”菜单，按“Enter"键进入光谱仪标定界面。

5.4.2烟气校准:选择“①烟气校准”，按“Enter”键进入烟气校准界面，进入烟气校准界面后处于烟气预测状态，待显示值稳定约3分钟后，点击“开始”按钮或按“Enter”键开始校准。

待含氧量到21%，有害气体浓度到0时，按“Esc”键退出校准。

5.4.3标气设置:选择“①标气设置”，按“Enter”键进入标气浓度设置界面。

进入标气设置界面后，分析仪自动读取内部设置的标气浓度，读取完成后浓度变为可修改状态，如果要通入的标气浓度与原来设置的标气浓度不一致，需要输入实际要通入的标气浓度。

标气浓度输入完成后按“Enter”键保存输入的标气浓度，按“Esc”键退出标气设置界面。

崂应型智能双路烟气采样器作业指导书一、引言崂应型智能双路烟气采样器是一种用于收集、分析和监测烟气中有害物质的仪器。

本指导书旨在提供使用崂应型智能双路烟气采样器的详细步骤和注意事项，以确保使用者能正确操作和维护设备，确保采样过程的准确性和可靠性。

二、设备概述1. 崂应型智能双路烟气采样器是一种便携式设备，包括主机、传感器、显示屏等组成部分。

2. 主机配备了控制按钮和接口，用于设置参数和连接外部设备。

3. 传感器能够准确测量烟气中的有害物质浓度，并向主机传输数据。

4. 显示屏能够显示实时采样数据和设备状态。

三、设备操作1. 准备工作a. 确保设备处于稳定的工作环境中，避免过高或过低的温度和湿度。

b. 检查设备是否正常，包括连接是否牢固、电量是否充足等。

c. 确认烟道中的烟气流动是否正常。

2. 启动设备a. 长按主机上的电源按钮，直到设备显示屏亮起。

b. 等待设备完成自检程序，确保设备正常运行。

3. 设置参数a. 使用设备上的控制按钮选择菜单选项。

b. 根据实际需求设置参数，例如采样时间、采样流量等。

4. 开始采样a. 将烟气采样管连接到设备的采样接口。

b. 打开烟道的排气阀门，确保采样通道畅通。

c. 按下设备上的开始按钮，设备开始采集烟气样品。

d. 根据设备的显示屏上的提示，调整烟道中的烟气流速，以确保采样的准确性。

5. 结束采样a. 当采样时间到达设定值时，设备自动停止采样。

b. 关闭烟道的排气阀门，停止烟气流入。

c. 断开烟气采样管和设备的连接。

6. 数据分析a. 将设备通过USB接口连接到电脑上。

b. 使用设备附带的软件，将采样数据导入电脑中进行分析和处理。

四、注意事项1. 在操作设备之前，请务必仔细阅读设备的使用手册，并熟悉相关知识和操作步骤。

2. 在操作过程中保持设备处于稳定的工作环境中，避免受到外部影响。

3. 请勿将设备暴露在过高或过低的温度和湿度环境中，以免影响设备的性能和寿命。

4. 在连接和断开烟气采样管时，务必小心操作，避免损坏设备接口和管道。

崂应3022烟气分析仪校准方法1.通电将被测仪器开机，按C健出现维护密码，输入1997确定进入维护界面，选定“浓度”菜单进入，在选定“自动校准”，仪器自动启动泵运转，流量为1L/min。

此时仪器抽取空气进行清洗化学传感器。

等待所有化学传感器显示值达到20mg/m3以下，方可进行强制性校准，按“确定”健进行校准，等待所以化学传感器显示值基本为零，氧气为21%。

按“完毕”健退出。

2.准备好由计量院认可的装有标准浓度值气体气瓶，将气瓶出气口安装合适的减压阀门（可控制流量），再将气瓶里面的标准气体用硅胶管放入气袋中，待气袋装有够抽取3分钟的标气（最少3L，若气量太少不能抽足3分钟，影响标定），关闭气瓶上阀门，用夹子夹紧硅胶管，将硅胶管连接到烟气分析仪的采样口，将仪器选定需要调试某种气体的界面（如SO2），气泵开始运行，松开夹在硅胶管上的夹子，抽气3到5分钟，等数值稳定即可。

测量值与标准烟气值误差为5%。

如若仪器测定值与标准浓度值误差超差，请修改仪器对应气体倍率（O2除外，O2更改的是零点）。

3.烟气测量结束，去下连接气袋的硅胶管，抽取空气进行清洗传感器。

待数值小于20 mg/m3时，按“C”键返回上一菜单，更改气体倍率。

SO2、NO、NO2、CO、H2S 更改倍率，O2更改零点。

4.更改倍率的公式：标准值/测量值*原倍率=新倍率，例如SO2，标气值为1206 mg/m3，测量值为1086 mg/m3，原倍率为1.235，新倍率=1206/1086*1.235=1.371，更改原倍率1.235为1.371即可。

5.更改零点的公式：测量值-标准值+原零点=新零点，此公式值用于O2，例如标气15%，测量值14.5%，原零点5.0，新零点=14.5-15+5.0=4.5，更改原零点5.0为4.5即可。

6.退出维护菜单，仪器提示是否保存，更改完数据一定要选择保存！7.使用的烟气浓度分别如下：O2：5.9%、14.9%、24%；SO2：202、1206、2391.4 mg/m3NO：147.3、664.2、1348.7 mg/m3：NO2：41、101、209 mg/m3；CO：491.2、1513.7、2506.2 mg/m3；H2S：60.1、153.3、244.3 mg/m3。

崂应3023型紫外差分烟气综合分析仪本仪器是以紫外差分吸收光谱分析技术（DOAS）为核心的新型产品，主要用于固定污染源排气中SO2、NO、NO2、O2等成分浓度的现场分析。

全新升级三大核心系统，保证了仪器的可靠性，提高了系统的稳定性、增强了控制的准确性，特别适合低温、高湿、低浓度排放的各种锅炉、烟道、工业炉窑等固定污染源中烟气成分的现场分析。

产品广泛应用于环保、检测公司、工矿企业（电厂、钢铁厂、水泥厂、糖厂、造纸厂、冶炼厂、陶瓷厂、锅炉炉窑、以及铝业、镁业、锌业、钛业、硅业、药业，包括化肥、化工、橡胶、材料厂等）、卫生、劳动、安监、军事、科研、教育等领域。

执行标准⏹HJ/T 397-2007 固定源废气监测技术规范⏹JJG 968-2002 烟气分析仪检定规程⏹DB37/T 2641－2015 便携式紫外吸收法多气体测量系统技术要求及检测方法⏹DB37/T 2704－2015 固定污染源废气氮氧化物的测定紫外吸收法⏹DB37/T 2705－2015 固定污染源废气二氧化硫的测定紫外吸收法主要特点控制系统⏹独特的LOCS系统设计，采用差分吸收光谱技术（DOAS），温度漂移小、测量精度高⏹工业高速嵌入式工控机核心，WINCE操作系统⏹耐用脉冲氙灯冷光源，预热时间短，使用寿命长⏹检出下限低，不受水分和粉尘影响，抗干扰能力强，有效避免气体间的交叉干扰NOx、SO2分析双量程设计，根据浓度值自动切换量程控制⏹烟气测量方式自动、手动可选择，自动模式下可设置单次测量时间和测量次数，方便与在线仪器的比对动力系统⏹精密DS.采样泵，耐腐蚀，连续运转免清洗，适应各种工况，具有过载保护功能服务热线：400-676-5892 Web：⏹烟气清洗时，采样泵流量调节到最大，缩短现场采样清洗时间⏹高效的滤尘、除水烟气预处理器，自动控制一体化设计，有效降低SO2损失，防止水汽干扰，更适用于含湿量高及烟气成分浓度低的工况⏹操控系统智能化的软件参数标定设计⏹工业级防尘防水键盘，操作方便，特别适用于恶劣工况⏹ 6.5寸宽温多角度翻转4H-TFT彩色屏，耐高寒，视域角度广，良好人机交互界面，让工作更轻松⏹支持中、英文输入，方便用户输入采样地点等信息，实现良好人机交互⏹各烟气成分浓度曲线实时显示，曲线显示比例最大放大8倍，提高低浓度测量时曲线显示的分辨率⏹RS232串口配置高速低噪声微型热敏打印机，轻松掌握实时数据⏹配备丰富人机接口，支持鼠标、U盘、键盘、触摸板、打印机等设备OTHER⏹内置加热装置，低温时自动启动加热功能，使分析仪可在严寒地区使用⏹交直流两用供电功能，不受现场电源限制⏹仪器故障与系统密闭性自动检测与报警功能，方便用户维护及使用烟气折算方式以基准含氧量折算和以折算系数折算两种方式⏹设计开发windows环境下微机数据库及通信系统软件，实现微机通讯进行存储、打印技术指标标准配置⏹主机⏹崂应1080D 型烟气预处理器（1.0m）适用于测定固定污染源有害气体成分前处理，采用两级颗粒物过滤，过滤精度可达50μm（湿度范围）⏹崂应1082A 型S型皮托管（1.5m）适用于测定固定污染排放管道内的烟气流速⏹热敏打印机可选配置⏹崂应1030型烟气预处理系统用于对工况湿烟气进行滤尘、加热、冷凝脱水及自动排水处理⏹崂应9011Q型智能交直流移动电源交直流供电，在额定功率下可同时AC220V、DC24V、DC12V输出⏹崂应9011J型智能交直流移动电源交直流供电，在额定功率下可同时使用两路AC220V和一路DC24V输出＊说明：1、以上内容完全符合国家相关标准的要求，因产品升级或有图片与实机不符，请以实机为准, 本内容仅供参考。

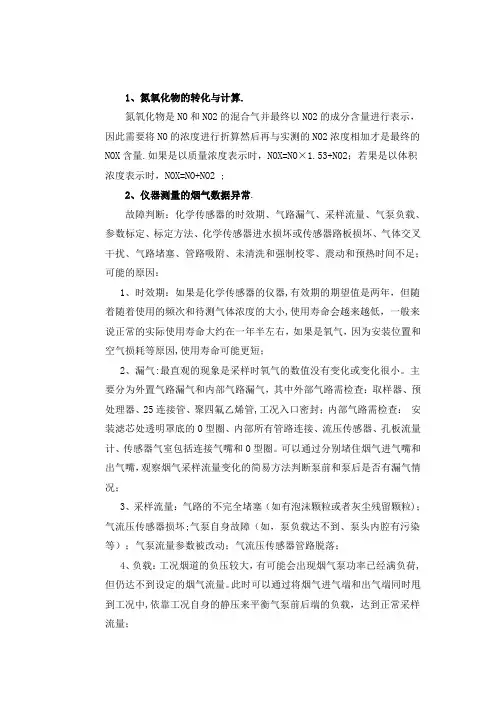

1、氮氧化物的转化与计算.氮氧化物是NO和NO2的混合气并最终以NO2的成分含量进行表示，因此需要将NO的浓度进行折算然后再与实测的NO2浓度相加才是最终的NOX含量.如果是以质量浓度表示时，NOX=NO×1.53+NO2；若果是以体积浓度表示时，NOX=NO+NO2 ;2、仪器测量的烟气数据异常.故障判断：化学传感器的时效期、气路漏气、采样流量、气泵负载、参数标定、标定方法、化学传感器进水损坏或传感器路板损坏、气体交叉干扰、气路堵塞、管路吸附、未清洗和强制校零、震动和预热时间不足；可能的原因：1、时效期：如果是化学传感器的仪器,有效期的期望值是两年，但随着随着使用的频次和待测气体浓度的大小,使用寿命会越来越低，一般来说正常的实际使用寿命大约在一年半左右，如果是氧气，因为安装位置和空气损耗等原因,使用寿命可能更短；2、漏气:最直观的现象是采样时氧气的数值没有变化或变化很小。
