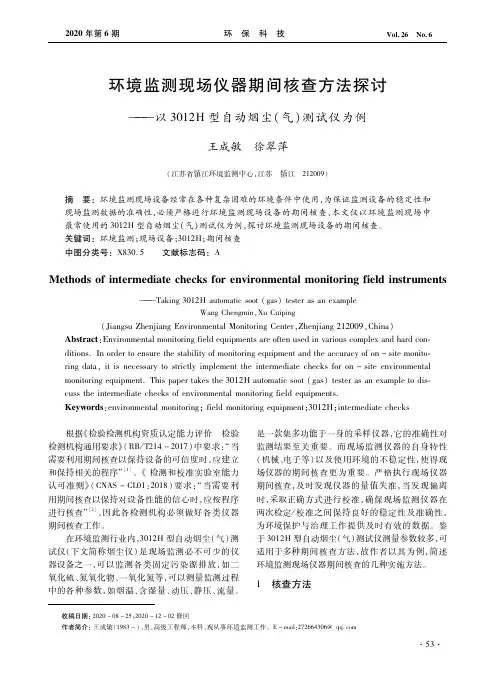

环境监测现场仪器期间核查方法探讨———以３０１２Ｈ型自动烟尘（气）测试仪为例王成敏　徐翠萍（江苏省镇江环境监测中心，江苏　镇江　２１２００９）摘　要：环境监测现场设备经常在各种复杂困难的环境条件中使用，为保证监测设备的稳定性和现场监测数据的准确性，必须严格进行环境监测现场设备的期间核查，本文仅以环境监测现场中最常使用的３０１２Ｈ型自动烟尘（气）测试仪为例，探讨环境监测现场设备的期间核查。

关键词：环境监测；现场设备；３０１２Ｈ；期间核查中图分类号：Ｘ８３０．５ 文献标志码：ＡＭｅｔｈｏｄｓｏｆｉｎｔｅｒｍｅｄｉａｔｅｃｈｅｃｋｓｆｏｒｅｎｖｉｒｏｎｍｅｎｔａｌｍｏｎｉｔｏｒｉｎｇｆｉｅｌｄｉｎｓｔｒｕｍｅｎｔｓ———Ｔａｋｉｎｇ３０１２Ｈａｕｔｏｍａｔｉｃｓｏｏｔ（ｇａｓ）ｔｅｓｔｅｒａｓａｎｅｘａｍｐｌｅＷａｎｇＣｈｅｎｇｍｉｎ，ＸｕＣｕｉｐｉｎｇ（ＪｉａｎｇｓｕＺｈｅｎｊｉａｎｇＥｎｖｉｒｏｎｍｅｎｔａｌＭｏｎｉｔｏｒｉｎｇＣｅｎｔｅｒ，Ｚｈｅｎｊｉａｎｇ２１２００９，Ｃｈｉｎａ）Ａｂｓｔｒａｃｔ：Ｅｎｖｉｒｏｎｍｅｎｔａｌｍｏｎｉｔｏｒｉｎｇｆｉｅｌｄｅｑｕｉｐｍｅｎｔｓａｒｅｏｆｔｅｎｕｓｅｄｉｎｖａｒｉｏｕｓｃｏｍｐｌｅｘａｎｄｈａｒｄｃｏｎ ｄｉｔｉｏｎｓ．Ｉｎｏｒｄｅｒｔｏｅｎｓｕｒｅｔｈｅｓｔａｂｉｌｉｔｙｏｆｍｏｎｉｔｏｒｉｎｇｅｑｕｉｐｍｅｎｔａｎｄｔｈｅａｃｃｕｒａｃｙｏｆｏｎ－ｓｉｔｅｍｏｎｉｔｏ ｒｉｎｇｄａｔａ，ｉｔｉｓｎｅｃｅｓｓａｒｙｔｏｓｔｒｉｃｔｌｙｉｍｐｌｅｍｅｎｔｔｈｅｉｎｔｅｒｍｅｄｉａｔｅｃｈｅｃｋｓｆｏｒｏｎ－ｓｉｔｅｅｎｖｉｒｏｎｍｅｎｔａｌｍｏｎｉｔｏｒｉｎｇｅｑｕｉｐｍｅｎｔ．Ｔｈｉｓｐａｐｅｒｔａｋｅｓｔｈｅ３０１２Ｈａｕｔｏｍａｔｉｃｓｏｏｔ（ｇａｓ）ｔｅｓｔｅｒａｓａｎｅｘａｍｐｌｅｔｏｄｉｓ ｃｕｓｓｔｈｅｉｎｔｅｒｍｅｄｉａｔｅｃｈｅｃｋｓｏｆｅｎｖｉｒｏｎｍｅｎｔａｌｍｏｎｉｔｏｒｉｎｇｆｉｅｌｄｅｑｕｉｐｍｅｎｔｓ．Ｋｅｙｗｏｒｄｓ：ｅｎｖｉｒｏｎｍｅｎｔａｌｍｏｎｉｔｏｒｉｎｇ；ｆｉｅｌｄｍｏｎｉｔｏｒｉｎｇｅｑｕｉｐｍｅｎｔ；３０１２Ｈ；ｉｎｔｅｒｍｅｄｉａｔｅｃｈｅｃｋｓ 根据《检验检测机构资质认定能力评价　检验检测机构通用要求》（ＲＢ／Ｔ２１４－２０１７）中要求：“当需要利用期间核查以保持设备的可信度时，应建立和保持相关的程序”［１］。

崂应3012H型自动烟尘（气）测试仪操作作业指导书崂应3012H型烟尘采样仪操作规程一、仪器名称：崂应3012H型动压平衡自动跟踪等速烟尘采样仪二、适用范围：各种锅炉、工业炉窑的烟尘浓度、烟尘、烟气排放量的测定。

各类除尘设备、除尘效率的测定，含湿量、含氧量、过量空气系数的测定，油烟浓度和排放量的测定。

三、具体步骤及注意事项1、仪器连接方法：①仪器选择干燥地方放置，打开仪器右侧门，可见配接板。

②将采样管分别与配接板接嘴上的色标—红、黄、白、黑一一对应，用Φ8×1的硅胶管对接。

③测尘时主气路管联接：采样管——干燥瓶下嘴——干燥瓶上嘴——仪器进气口——仪器出气口——泵；测气时：采气管——干燥瓶——仪器测气口——仪器出气口——泵；测湿时：采气管——仪器测湿口——仪气湿出气口——干燥瓶——泵；④电源线接法：输入电源接220V，输出电源接抽气泵。

⑤测烟气温度时，仪器插上烟气测温探头。

⑥安装滤筒：拧开采样管头部锁紧环，用镊子夹起滤筒小心对正放入滤筒托内，旋紧采样管压紧环。

注意：安装采样嘴“弯钩”时，保持皮托管位于滤筒座右侧，采样嘴口与白色标记皮托管口朝向一致，以保证采样管与仪器配接板色标一致。

2、确认连接正常后，打开仪器电源开关显示屏出现仪器自检准备，自检完成后，自动进入菜单。

通过仪器下方的（选择键）、（移位键）、确认键、取消退出键对主菜单上的各项功能进行操作，并按照仪器对用户的提示进行每项操作。

3、采样现场一般环境条件较差，通常为高空作业，注意人身安全和仪器安全。

4、采样管插入烟道后，要有棉纱团堵塞采样孔，特别是正压管道，更要注意防止有害气体喷出伤人，堵住烟道采样孔，还可以防止气流扰动对采样带来的影响。

5、手持采样管和堵塞采样孔时要戴防护手套，防止烫伤。

6、现场接电源时，请勿用仪器试电，确认220V交流电后接通仪器电源，防止误接其它工业用电，损坏仪器。

7、对静电干扰的烟道，电源一定要有安全地。

8、干燥剂（硅胶）变色约三分之二时，应及时更换，以保证干燥能力。

粉尘采样仪期间核查规程1 范围本规程适用于粉尘采样仪在两次检定之间的期间核查。

本仪器测定粉尘中的流量，期间核查周期为12月。

2期间核查技术条件2.1环境温度：10—35℃；2.2相对湿度：<80％；2.3大气压力：86—106kPa；2.4供电电源：220±20V，频率50Hz；2.5无腐蚀性气体；2.6 设备和试剂；2.6.1采样器应完好，各零部件连结可靠且不应有锈蚀及损伤；2.6.2 便携式气体、粉尘、烟尘采样仪校验装置；2.7 技术方法：《环境空气总悬浮颗粒物的测定重量法》GB/T15432-1995。

3期间核查项目及方法3.1外观检查3.1.1仪器电缆线接触处是否良好；3.1.2气密性试验：用试漏液检查气源至仪器的连接处是否泄漏；3.1.3接通电源，仪器自检是否工作正常，仪器开机后运转正常，无异常噪声。

3.2仪器性能检查用便携式气体、粉尘、烟尘采样仪校验装置检查，重复测定6次，准确度不低于±1％，把标准流量计和被检流显汁串联起来，分别测出标准流量计和被检流量计气体进口处的压力和温度，根据公式（1）计算出被检流量计在刻度状态下的实际流量Q(L／min)。

Q = P s T mP m T s Q s N 。

(1)式中：Q sN一标准流量计在标准状态下的刻度流量(L／min)；P s，P m—分别为标准流量计和被检流量计气体进口处的绝对压力(Pa)；T s，T m—分别为标准流量计和被检流量计气体进口处的绝对温度(K)。

4结果处理4.1 按本规程第4章实施期间核查的所有项目均符合要求时，结论为“合格”；4.2 按本规程第4章实施运行检查的项目中有1项或1项以上不符合要求时，结论为“不合格”。

1。

烟尘采样器期间核查操作规程1.核查目的利用期间核查以保持烟尘采样器检定状态的可信度。

2.适用范围适用于崂应3012型自动烟尘（气）测试仪和ZR-3260型自动烟尘烟气综合测试仪（烟尘部分）的期间核查。

3.核查项目外观核查、流量示值误差。

4.核查依据JJG 680-2007 烟尘采样器检定规程5.环境要求与标准器具环境温度：（10~35）℃；环境湿度：≤90%RH；流量标准器或装置：准确度级别不低于1.5级；秒表：分度值0.01s。

6.核查方法6.1外观核查6.1.1仪器结构完整，连接可靠，各按键、开关旋钮应调节灵活、准确，仪器外观应无影响仪器正常工作的损伤，显示部分清晰完整。

6.1.2仪器铭牌清晰标明仪器名称、型号、出厂年月、编号、许可证及制造厂名称等标识。

6.2流量示值误差6.2.1瞬时流量示值误差a.选定20,40,50L/min三个流量点进行核查；b.接通仪器气路系统，将流量标准器或装置与采样进气口相连；c.启动仪器，分别调节采样流量到选定的流量点，待稳定后，读取标准流量值；d.每点重复核查两次，按式(1)计算瞬时流量示值误差E：()%100max ⨯-=q q q E S V V (1)式中：q V —仪器瞬时流量示值，L/min ；q Vs —流量标准器的两次测量结果平均值，L/min ； q max —仪器瞬时流量的满量程值，L/min 。

取三个计算结果中绝对值最大值的结果作为核查结果。

6.2.2累积流量示值误差a.接通仪器气路系统，将流量标准器或装置与采样进气口相连；b.启动仪器，调节被检仪器瞬时流量示值为30L/min ，仪器运行稳定后，使用流量标准器或装置测量出此时对应的实际瞬时流量q s （L/min ），启动电子计时秒表，记录10min 内仪器累积流量值，代入公式(2)，得到累积流量示值误差δL ：%1001010L ⨯-=ss q q V δ………………(2) 式中：δL ——累积流量示值误差，L ； V ——仪器显示的累积流量值，L ；q s ——流量标准器或装置测量出的瞬时流量示值，L/min 。

3012H烟尘采样器期间核查规程3012H烟尘采样器期间核查规程1 目的为使该设备在两次检定间隔内能保证校准状态的可信度，确保检测结果的准确性，按相关规定在适当时机，应对仪器进行期间核查。

2 核查内容通用技术要求、流量示值误差、示值误差（烟气部分）。

3 核查依据3.1 烟尘平行采样仪使用说明书。

3.2 《烟尘采样器检定规程》JJG680-2007。

3.3 《烟气分析仪检定规程》JJG968-2002。

4 核查条件4.1 环境条件：温度：10~35℃；湿度：≤80%RH。

4.2 流量标准器或装置：准确度级别不低于1.5级。

4.3 标准气体：二氧化硫、一氧化氮、氧气标准物质，其浓度的扩展不确定度应不大于2%（k=3）。

4.4 零点校准气：清洁空气。

5 核查要求5.1 通用技术要求5.1.1 外观及通电检查仪器应结构完整，各部件齐全并能可靠连接，无影响仪器正常工作的缺陷。

仪器应该有名称、型号、制造厂名称、制造日期等标识。

仪器接通电源后，各按键、开关旋钮应调节灵活、正确，数字显示的仪器应显示清晰，不缺少笔画。

5.1.2 气密性当系统负压为（4—4.2）KPa时，第1min内压力下降不得大于120Pa。

5.2 计量性能要求5.2.1 流量示值误差瞬时流量示值误差：不超过±5%FS。

5.2.2 示值误差（烟气部分）示值误差不超过±5%。

6 核查方法6.1 通用技术要求的检查按5.1的要求，目视、手动检查。

6.2 流量示值误差瞬时流量示值误差的检定6.2.1 选定20、40、50L/min三个流量点进行检定。

6.2.2 接通仪器气路系统，将流量标准器或装置与采样进气口相连。

6.2.3 启动仪器，分别调节采样流量器为选定流量，待稳定后，读取标准流量值。

6.2.4 每点重复检定两次，按公式（1）计算瞬时流量示值误差E。

×100% (1)E = （q v?q vs）q max式中：q v—仪器瞬时流量示值，L/min；q vs—流量标准器或装置的两次测量结果平均值，L/min；q max—仪器瞬时流量的满量程值，L/min。

崂应3012H(新08代)型自动烟尘气测试仪作业指导书编制：徐剑审核：赵鹏宇批准：胡金平生效： 2017年11月16日崂应3012H型自动烟尘气测试仪操作规程1. 目的规范崂应3012H型自动烟尘气测试仪器操作方法，保证测试准确性和仪器的正常合理使用。

2. 范围适用于各种锅炉、工业炉窑的烟尘浓度、烟尘、烟气排放量的测定。

各类除尘设备、除尘效率的测定，含湿量、含氧量、过量空气系数的测定，油烟浓度和排放量的测定。

3. 职责检测技术人员按本作业指导书对崂应3012H型自动烟尘气测试仪器进行操作和维护。

4. 仪器采样前检查操作4.1 标有“硅胶干燥器”的有机玻瓶中装入具有充分干燥能力的变色硅胶。

5. 采样操作三、具体步骤及注意事项5.1、仪器连接方法：①仪器选择干燥地方放置，打开仪器右侧门，可见配接板。

②将采样管分别与配接板接嘴上的色标—红、黄、白、黑一一对应，用Φ8×1的硅胶管对接。

③测尘时主气路管联接：采样管——干燥瓶下嘴——干燥瓶上嘴——仪器进气口——仪器出气口——泵；测气时：采气管——干燥瓶——仪器测气口——仪器出气口——泵；测湿时：采气管——仪器测湿口——仪气湿出气口——干燥瓶——泵；④电源线接法：输入电源接220V，输出电源接抽气泵。

⑤测烟气温度时，仪器插上烟气测温探头。

⑥安装滤筒：拧开采样管头部锁紧环，用镊子夹起滤筒小心对正放入滤筒托内，旋紧采样管压紧环。

注意：安装采样嘴“弯钩”时，保持皮托管位于滤筒座右侧，采样嘴口与白色标记皮托管口朝向一致，以保证采样管与仪器配接板色标一致。

5.2、确认连接正常后，打开仪器电源开关显示屏出现仪器自检准备，自检完成后，自动进入菜单。

通过仪器下方的（选择键）、（移位键）、确认键、取消退出键对主菜单上的各项功能进行操作，并按照仪器对用户的提示进行每项操作。

5.3、采样现场一般环境条件较差，通常为高空作业，注意人身安全和仪器安全。

5.4、采样管插入烟道后，要有棉纱团堵塞采样孔，特别是正压管道，更要注意防止有害气体喷出伤人，堵住烟道采样孔，还可以防止气流扰动对采样带来的影响。

崂应3012H型自动烟尘（气）测试仪操作规程1.操作说明1 采样前准备1.1滤筒前处理和称重：用铅笔将滤筒编号，在105～110℃烘箱内烘烤1小时，取出放入干燥箱中冷却至室温。

用感量0.1mg天平称量，放入专用容器中保存。

1.2干燥剂的装填，将气水分离器盖旋开，加入不超过刻度线具有充分干燥能力的变色硅胶，然后将气水分离气盖旋紧即可。

2.3检查仪器功能：使用交流电源，应首先确认电源电压为220V，打开电源开关，检查显示器、键盘、采样汞等是否正常。

若使用直流电源箱，可用连接线接至仪器，按开直流电源箱输出按钮，检查仪器各功能是否正常。

2仪器连接2.1选择干燥、避阳处，将仪器放置平稳。

2.2连接取样管与主机。

2.2.1将主机面板上的两个“△P”接嘴分别用两根6.0米Φ4×8的蓝、橙色硅胶管与烟尘多功能取样管上的“+”、“-”接嘴相连：批托管面向气流方向的接嘴连接到“+”端，背向气流方向的接嘴连接到“-”端。

2.2.2将气水分离器烟尘接嘴用 1.4米Φ12×18的硅胶管与面板上标有“烟尘”的接嘴相连；在测烟尘时，气水分离器烟枪气嘴与烟尘多功能取样管的气路接嘴相连；在测湿度时，与烟气含湿度温度检测器的气路接嘴相连。

2.3将仪器显示屏打开，旋转到适合观看位置。

2.4供电方式可根据现场实际情况选择。

交流供电：确认电源为220V后，打开电源开关，主机应通电正常工作。

3开机接通电源后，仪器进入初始状态，进行自检，并显示仪器商标、版本号等信息，如显示不清晰，可调节面板上对比度调节旋钮。

完成后，自动进入主菜单，显示菜单条、图标和对应的提示行：按光标键移动菜单条，选择相应菜单按确定键执行，或直接按菜单条对应的数字键，即可进行相应操作。

4参数设置执行主菜单中“①设置”菜单，可进行必要的参数设置，包括日期、时间、大气压。

欲修改哪一项内容则执行相应的菜单项，仪器进入参数修改状态，出现闪烁的光标，可按数字键完成修改后按确定保存。

D）完成后，滑块回到滚边器中心，拿出采样嘴。
7.3采样嘴与烟尘采样枪的部件连接
将采样嘴组件压在烟尘采样枪过滤器座上。密封垫与密封垫座出厂时已安装紧固，密封垫压在采样嘴组件上，防止采样时漏气。通过压盖将密封垫与采样嘴组件和烟尘采样枪的固定端连接起来，将压盖与烟尘采样器上的采样嘴固定座通过螺母相连即可，但要使采样嘴与皮托管的动压口方向一致。
7准备步骤
7.1检查所需附件是否齐全，通电检验仪器工作是否正常。
7.2将滤纸装配到采样嘴上的步骤：
A）将包边铝箔、网板、滤膜（经过恒重）、采样嘴等从下至上放入滚边器内。
B）均匀用力向下按压采样嘴，将铝箔挤压到滚边器的滑块的凹槽内，铝箔变形。
C）向前将铝箔推至滚边器缝隙内，使铝箔变形。一手扶住滚边器，一手扶住采样嘴，顺时针画圈，将铝箔周边整圈挤压进滑块与上盖的缝隙内，此时铝箔变形将采样嘴、滤纸和网板包住。
7.4开机
接通电源打开3012H-D(崂应）低浓度大流量自动烟尘采样装置，待仪器自检结束显示正常状态后，开始运行仪器。
8打印结果
打印3012H-D(崂应）低浓度大流量自动烟尘采样装置检测的结果。
9关机
数据采集完成后，关闭仪器，将3012H-D(崂应）低浓度大流量自动烟尘采样装置的采样枪箱和配件箱部件整理完好。填写3012H-D(崂应）低浓度大流量自动烟尘采样装置的使用记录。
5.2 含湿量测量原理
微处理器控制传感器采集湿球、干球表面温度以及通过湿球表面的压力，结合大气压，同时根据湿球表面温度自动查出该温度下的饱和水蒸气压力，计算出烟气含湿量。
5.3 空气过剩系数测量原理
测试仪检测出O2的浓度，根据检测到的O2浓度，换算出空气过剩系数α。
5.4 气体浓度测量原理

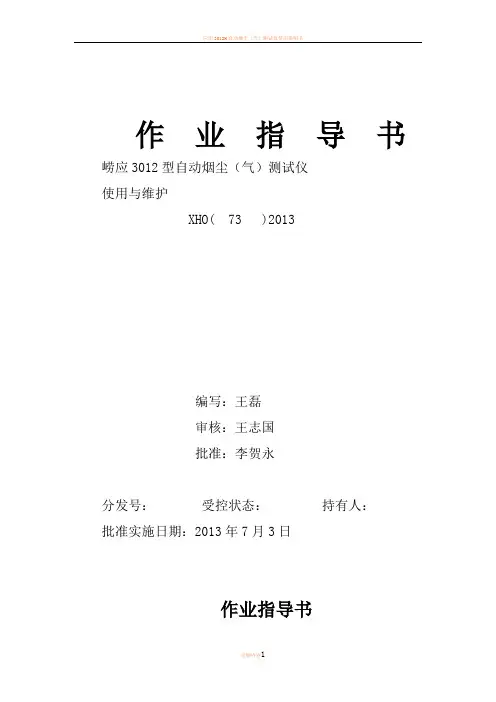

作业指导书崂应3012型自动烟尘（气）测试仪使用与维护XHO( 73 )2013编写：王磊审核：王志国批准：李贺永分发号：受控状态：持有人：批准实施日期：2013年7月3日作业指导书一、采样前准备1.1干燥剂的装填将高效气水分离器底盖旋开，加入约3/4体积的具有充分干燥能力的变色硅胶（颗粒状），然后将干燥筒盖旋紧，应保持不漏气。

1.2检查仪器功能确认电源为交流220V后，连接好电源线，打开电源开关，工作指示灯亮，检查显示器、键盘、采样泵等是否正常。

1.3开机确认连接正常后，打开仪器电源开关，面板上的工作指示灯点亮，测试仪进入初始状态，进行自检。

自检结束后，自动进入主菜单。

1.4参数设置在主菜单状态，进入“①设置”菜单，可进行必要的参数设置，包括日期、时间、测试类别、眼纹类型、大气压类别、皮托管系数、防倒吸功能。

1.5采样布点在主菜单状态，移动光标至“②布点”菜单，按“OK”键进入烟道布点界面，按提示选择烟道类型，按”OK“键即可进入烟道类型设置界面。

1.6工况测量在主菜单状态，移动光标至“③工况”菜单，按“OK”键进入工况测量界面，连接好气路及信号线，并将取样管置于空气中。

选中“①自动调零”菜单，按“OK”键进入自动调零界面，当所有压力数值均回到零且保持不变时，按“OK”键结束调零。

二、采样2.1预测流速将取样管插入烟道，全压测孔必须正对气流方向，密封烟道测孔，保证不漏气。

进入“②预测流速”菜单，待每个测点的动压值基本稳定后按“OK”键“确认当前值”。

第1页共5页2.2测量含湿量轻轻拧下烟气含湿量温度检测器上的储水瓶，倒入1/2体积清水，然后小心把储水瓶重新装入检测器，拧紧使之不漏水。

将烟气含湿量温度检测器水平放入烟道内（避免水进入检测器管内），并把烟道测孔堵好，使之不漏气。

在“含湿量主界面”按“OK”键进入“①测量含湿量”，从而计算出烟气含湿量。

2.3测量烟气在主菜单状态，移动光标至“⑤烟气”菜单。

烟气采样器期间核查操作规程1.核查目的利用期间核查以保持烟气采样器检定状态的可信度。

2.适用范围适用于崂应3012型自动烟尘（气）测试仪和ZR-3260型自动烟尘烟气综合测试仪（烟气部分）的期间核查。

3.核查项目浓度示值误差和重复性。

4.核查依据JJG 968-2002 烟气分析仪检定规程5.环境要求与标准器具环境温度：（15~35）℃；环境湿度：≤85%RH ；电源电压：AC 220（1±10%）V ；零点校准气：清洁空气；标准气体：二氧化硫、二氧化氮标准气体、一氧化碳标准气体，其浓度的扩展不确定度应不大于2%（k=3）。

6.核查方法6.1浓度示值误差分析仪使用清洁空气校准零点后，通入准确浓度的标准气体（二氧化硫或二氧化氮）3次，读取各稳定示值c i 。

按公式(1)分别计算出浓度测量值的示值误差△a ：%100⨯-=∆ss i a c c c ………………(1) 式中：△a ——浓度示值误差，%；c i ——3次示值的算术平均值；c s ——标准气体的浓度。

6.2重复性分析仪校准零点后，通入准确浓度的标准气体（二氧化硫或二氧化氮），待示值稳定后，得到测量值c i ，然后回零，上述步骤重复6次，重复性以相对标准偏差s r 表示，各参数的s r 均可按公式(2)分别计算： ()%1001112⨯--=∑=n c c c s n i i r (2)式中：s r ——相对标准偏差； c ——6次测量的算术平均值；c i ——第i 次的测量值； n ——测量参数，n=6。

7.结果评定表1 仪器计量性能要求8.核查周期在仪器设备两次检定之间，每六个月核查一次。

如遇特殊情况，可增加期间核查次数。

应用3012H型自动烟尘（气）测试仪操作维护规程一、采样前准备1、仪器连接①烟（粉）尘：主机烟尘采样嘴干燥筒缓冲器取样管，注意：正负极连接时“红正蓝负”，采样嘴方向与取样管手柄方向一致，不可倒置。

②烟气测量：主机烟气采样嘴与烟气检测器连接；③含湿量温度测量：连接主机烟气采样嘴与含湿量温度检测器以及信号连接线二、采样设置1、采样布点①圆形管道：设置直径D（注意单位为“米”），其余一般都按“确定”，管道较大时选择“计算距离”，根据屏幕显示数据在采样管上标记距离。

②矩形管道：设置测孔边A边长和另一边B边长（注意单位为“米”），其余一般按“确定”，管道较大时选择“计算距离”，根据屏幕显示数据在采样管上标记距离。

2、工况测量①自动调零：调零时采样管暴露在空气中，不可伸入烟道内。

②烟道温度测量：用信号线连接主机Ts/Xsw信号接口与采样管，采样管伸入烟道中，选择“测量烟温”，显示的温度稳定后，选择“完毕”返回，记录烟温。

③预测流速：按烟尘采样连接主机与采样管，将采样管伸入烟道中，用布堵严密封，选择“预测流速”测量完毕后，选择“完毕”退出，记录流速和选取相应直径的采样嘴。

④湿度测量：连接气路并用信号线连接含湿量温度检测器和主机的信号接口，旋下含湿量温度检测器的透明容器，加水至红色刻度线，旋紧，不可倾斜或倒置，伸入烟道中，选择“测量湿度”，待显示的湿度数值稳定后，选择“完毕”返回，记录含湿量。

3、烟气测量①烟气校准：连接主机烟气采样嘴和烟气取样器接嘴，将烟气取样器暴露在空气中，选择“烟气校准”，待显示数值稳定（约两分钟）后，选择“开始校准”，待含氧量接近21%，有害气体接近0，选择“完毕”返回。

②烟气测量：将烟气取样器伸入烟道中，用布密封采样口，选择“烟气测量”，待显示数值稳定后，选择“计平均”，约3分钟后结束测量，选择“完毕”保存数据，仪器自动进入传感器清洗，（注意烟气测量完毕必须清洗，否则影响传感器寿命。

）待传感器回零后，选择“完毕”返回。

文件编号：ST-WI-C14东莞市衡标检测技术有限公司Dongguan Standard Test Technology Co., Ltd.现场设备期间核查规程编制：_______________ 日期：______________审核：_______________ 日期：______________批准：_______________ 日期：______________ 2014年9月1日颁布 2014年9月8日实施修改记录1 目的保证在用仪器在两次检定周期之间保持着良好的置信度。

2 范围本文件适用于公司全部小流量（0-1L/min）采样设备、中流量（80-120L/min）采样设备、多功能声级计和崂应3012H自动烟尘气测试仪。

3 具体方案3.1 空气采样器3.1.1小流量（0-1L/min）采样设备3.1.1.1 环境条件（1）环境温度（15~35℃），温度波动不超过±2 ℃/h。

（2）环境湿度≤85％RH。

（3）交流电电压（220±22V），电源频率（50±1）Hz。

3.1.1.2 核查用设备（1）皂膜流量计：工作范围（0~6）L/min，准确度等级不低于1.0级。

（2）温度计：范围（0~50）℃，最大允许误差不超过±0.3℃。

（3）秒表：分度值不大于0.1s。

（4）空盒压力计：量程范围（800~1060）hPa，最大允许误差不超过±0.2hPa。

3.1.1.3 外观核查（1）仪器结构完整，连接可靠，各旋钮应能正常调节。

仪器外观应无影响仪器正常工作的损伤，显示部分清晰完整。

仪器说明书应对仪器流量及仪器承载能力进行说明。

（2）仪器铭牌清晰标明仪器名称、型号、出厂年月、编号、制造计量器具许可证标志及制造厂名称。

3.1.1.4 计时误差核查（1）将仪器的采样时间设置为1h，同时启动秒表和仪器，待仪器到达设定时间时，停止计时，记录秒表显示时间，按公式（1）计算计时误差。

一、目的方便监测人员使用崂应3012H自动烟尘（气）测试仪进行工作，确保仪器设备操作规范有效。

二、适用范围本指导书适用于崂应3012H自动烟尘（气）测试仪的操作。

三、人员职责1、仪器设备管理人员负责本仪器日常监督和定期运行进行检查，对错误操作本仪器的行为要及时制止、纠正，并负责培训本仪器的操作、维护和保养。

2、操作人员要熟悉本仪器的工作原理、操作规程和维护措施，能够对本仪器调校及处理一般性故障，使用前后如实登记使用情况，并负责仪器的清洁等维护保养措施。

四、使用要求工作电源:AC(220V±22)V,50Hz或DC24V；环境温度：（-20～45）℃；环境湿度：（0～85）%RH；大气压力：（80～110）kPa；适用环境：非防爆场所；工作电源接地线应良好接地；野外工作时，应有防雨、雪、尘以及日光曝晒等侵袭的措施。

五、操作步骤1、采样前准备（1）滤筒前处理和称量:用铅笔将滤筒编号，在（105-110）℃烘箱内烘烤1小时，取出放入干燥器中冷却至室温。

用感量不低于0.1mg天平称重，两次重量之差不超过0.5mg,放入专业容器中保存。

（2）干燥剂的填充：将高效气水分离器底盖旋开，加入约3/4体积的具有充分干燥能力的变色硅胶（颗粒状），然后将干燥筒盖旋紧，应保证不漏气。

2、开机将所有管道连接好，确认电源为交流220V并且连接好电源线后打开电源开关，仪器进入自检状态，自检结束自动进入主菜单。

3、参数设置采样前要先对本次采样的采样参数进行正确的设置。

进入“设置”菜单，可以进行必要的参数设置，包括日期、时间、测试类别（烟尘、油烟）、烟温类别（输入、预测、测量）、大气压类别（输入、测量）、选中防倒吸、烟气测量（分为连续测量模式和单次测量模式），皮托管系数选项不能更改，更改后按“OK”键保存。

4、采样布点进入主菜单中的“布点”选项，选择烟道的形状。

圆形烟道输入烟道内径D和套管长度L后，系统自动计算出测量环数及测点数；方形烟道输入A、B边距、套管长度后，系统会自动计算出测孔数及单点测点数。

烟尘采样仪期间核查规程
一、范围
本规程适用于烟尘采样仪在两次检定之间的期间核查
本仪器测定烟粉尘中的流量，期间核查周期为12个月。

二．期间核查技术条件
1、环境温度：10-35
2、相对湿度 80%。

3、大气压力：86-106千帕
4、供电电源：220 +-20V
5、无腐蚀性气体
6 、校准设备 7050烟尘校准仪
三、期间核查项目及方法
1、外观检查
仪器各接触是否良好，接通电源，仪器是否自检正常，开机后运转正常。

气密性试验：检查各连接点是否泄漏
2、仪器性能检查
用校准仪检查，重复测定6次，示值误差≤+-5%，重复性≤+-2% 四、结果处理
各项目均符合要求时，结论为合格。

有一项或一项以上不符合要求时，结论为不合格。

崂应3012H型自动烟尘(气)测试仪作业指导书-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII标识：XXEMS ZY 5.3-05-14崂应3012H型自动烟尘（气）测试仪操作作业指导书（操作规程、自校方法、量值溯源框图）编制：________________审核：________________批准：________________生效：崂应3012H型烟尘采样仪操作规程一、仪器名称：崂应3012H型动压平衡自动跟踪等速烟尘采样仪二、适用范围：各种锅炉、工业炉窑的烟尘浓度、烟尘、烟气排放量的测定。

各类除尘设备、除尘效率的测定，含湿量、含氧量、过量空气系数的测定，油烟浓度和排放量的测定。

三、具体步骤及注意事项1、仪器连接方法：①仪器选择干燥地方放置，打开仪器右侧门，可见配接板。

②将采样管分别与配接板接嘴上的色标—红、黄、白、黑一一对应，用Φ8×1的硅胶管对接。

③测尘时主气路管联接：采样管——干燥瓶下嘴——干燥瓶上嘴——仪器进气口——仪器出气口——泵；测气时：采气管——干燥瓶——仪器测气口——仪器出气口——泵；测湿时：采气管——仪器测湿口——仪气湿出气口——干燥瓶——泵；④电源线接法：输入电源接220V，输出电源接抽气泵。

⑤测烟气温度时，仪器插上烟气测温探头。

⑥安装滤筒：拧开采样管头部锁紧环，用镊子夹起滤筒小心对正放入滤筒托内，旋紧采样管压紧环。

注意：安装采样嘴“弯钩”时，保持皮托管位于滤筒座右侧，采样嘴口与白色标记皮托管口朝向一致，以保证采样管与仪器配接板色标一致。

2、确认连接正常后，打开仪器电源开关显示屏出现仪器自检准备，自检完成后，自动进入菜单。

通过仪器下方的（选择键）、（移位键）、确认键、取消退出键对主菜单上的各项功能进行操作，并按照仪器对用户的提示进行每项操作。

3、采样现场一般环境条件较差，通常为高空作业，注意人身安全和仪器安全。

文件名称：崂应3012H型自动烟尘(气)测试仪操作规程文件编号Document No.版次Version修改次数No. of Updated页码/页数Page /Total Pages修改内容修改人批准人批准日期修改前修改后文件名称：崂应3012H 型自动烟尘(气)测试仪操作规程文件编号 Document No. 版 次 Version 修改次数 No. of Updated 页码/页数 Page /Total Pages 1. 目的：本标准操作规程规定了使用崂应3012H 型自动烟尘(气)测试仪进行烟气测试及烟尘采集的操作方法。

2. 适用范围：适用于使用崂应3012H 型自动烟尘(气)测试仪测定烟气含量及烟尘采集。

3. 职责：3.1 仪器管理员：负责崂应3012H 型自动烟尘(气)测试仪的定期维护和管理。

3.2 测试人员：负责崂应3012H 型自动烟尘(气)测试仪的使用和日常维护。

4. 内容：4.1 整机组成及使用连接图4.1.1 整套测试仪由测试仪主机、烟尘多功能取样管（以下简称取样管）、烟气含湿量温度检测器、烟气取样器、热敏打印机、高效气水分离器等构成。

详见图1。

1.测试仪主机2.烟尘多功能取样管3.烟气含湿量温度检测器4.烟气取样器5.烟气预处理器（可选）6.热敏打印机7.高效气水分离器图1 测试仪整机组成图4.1.2 烟尘采样时，按图2所示连接。

1234567文件名称：崂应3012H 型自动烟尘(气)测试仪操作规程文件编号 Document No. 版 次 Version 修改次数 No. of Updated 页码/页数 Page /Total Pages1.烟温/含湿量信号线2.烟尘多功能取样管3.测试仪主机4.Ф12×18硅橡胶管5.高效气水分离器6.Ф8×14橡胶管 7、Ф4×8橡胶管（橙色，连接测试仪△P“+”接嘴和取样管“+”接嘴）8、Ф4×8橡胶管(蓝色,连接测试仪△P“-”接嘴和取样管“-”接嘴）图2 烟尘采样连接示意图4.1.3 烟气含湿量采样时，按图3所示连接。

便携式大流量低浓度烟尘自动测试仪期间核查规程
一、范围
本程序适用于使用中和维修后便携式大流量低浓度烟尘自动测试仪的期间核查二、检定依据
JJG 680-2007 烟尘采样器检定规程
JJG 695-2003 硫化氢气体检测仪检定规程
JJG 968-2002 烟气分析仪检定规程
三、核查步骤
3.1测试仪开机后，选择“状态检测”，观察指示指标是否正常。

3.2选择“气密性检查”，检测前封堵好检测部分的入气口。

3.3选择“流量标定”，选择要标定的流量，按“Enter”键进入单点流量标定界面，“测量流量”稳定后，在“实际流量”中输入标准器的流量值，按“Enter”确定。

3.4选择“烟气标定”，选中“烟气校准”，按“Enter”键进行校准。

四、合格判定
5.1状态检查合格
5.2气密性检查合格
5.3流量示值误差不超过±5%
5.4流量准确度≤±2.5%FS
5.5烟气示值误差不超过±5%
五、检查周期
便携式大流量低浓度烟尘自动测试仪检定周期为1年，在检定周期内要进行一次期间核查，若仪器移位、更换部件或者对仪器性能有怀疑,需要随时检定。

编制人：审核人：批准人：日期：。
